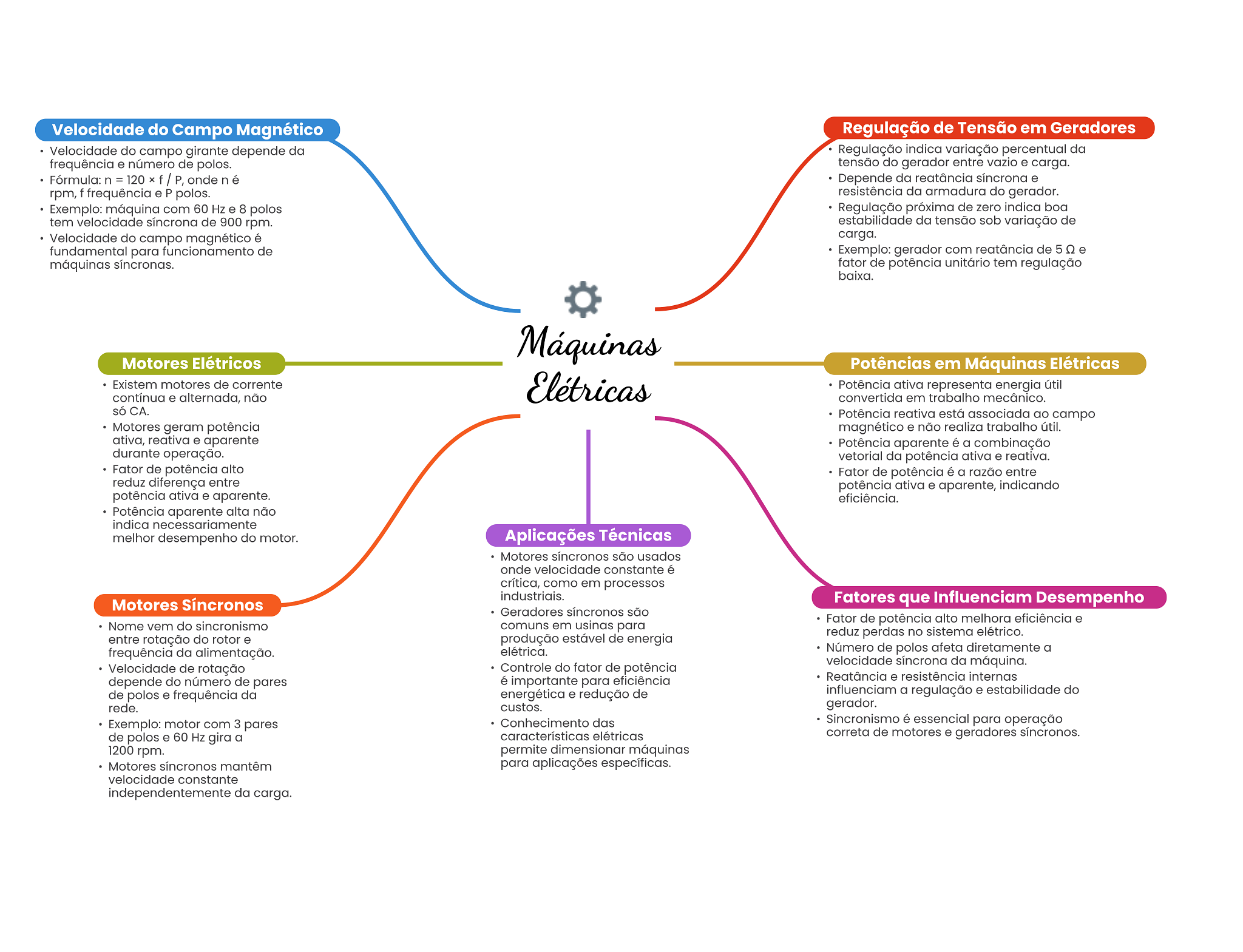

Mapa Mental - Máquinas Elétricas

Prévia do material em texto

Velocidade do Campo Magnético Regulação de Tensão em Geradores Velocidade do campo girante depende da Regulação indica variação percentual da frequência e número de polos. tensão do gerador entre vazio e carga. Fórmula: n = 120 f / P, onde n é Depende da reatância síncrona e rpm, f frequência e P polos. resistência da armadura do gerador. Exemplo: máquina com 60 Hz e 8 polos Regulação próxima de zero indica boa tem velocidade síncrona de 900 rpm. estabilidade da tensão sob variação de Velocidade do campo magnético é carga. fundamental para funcionamento de Exemplo: gerador com reatância de 5 Ω e máquinas síncronas. fator de potência unitário tem regulação baixa. Máquinas Motores Elétricos Potências em Máquinas Elétricas Existem motores de corrente contínua e alternada, não Elétricas Potência ativa representa energia útil convertida em trabalho mecânico. só CA. Potência reativa está associada ao campo Motores geram potência magnético e não realiza trabalho útil. ativa, reativa e aparente Potência aparente é a combinação durante operação. vetorial da potência ativa e reativa. Fator de potência alto Fator de potência é a razão entre reduz diferença entre potência ativa e aparente, indicando potência ativa e aparente. eficiência. Potência aparente alta não indica necessariamente melhor desempenho do motor. Aplicações Técnicas Motores síncronos são usados onde velocidade constante é crítica, como em processos industriais. Motores Síncronos Fatores que Influenciam Desempenho Geradores síncronos são Nome vem do sincronismo comuns em usinas para Fator de potência alto melhora eficiência e entre rotação do rotor e produção estável de energia reduz perdas no sistema elétrico. frequência da alimentação. elétrica. Número de polos afeta diretamente a Velocidade de rotação Controle do fator de potência velocidade síncrona da máquina. depende do número de pares é importante para eficiência Reatância e resistência internas de polos e frequência da energética e redução de influenciam a regulação e estabilidade do rede. custos. gerador. Exemplo: motor com 3 pares Conhecimento das Sincronismo é essencial para operação de polos e 60 Hz gira a características elétricas correta de motores e geradores síncronos. 1200 rpm. permite dimensionar máquinas Motores síncronos mantêm para aplicações específicas. velocidade constante independentemente da carga.
