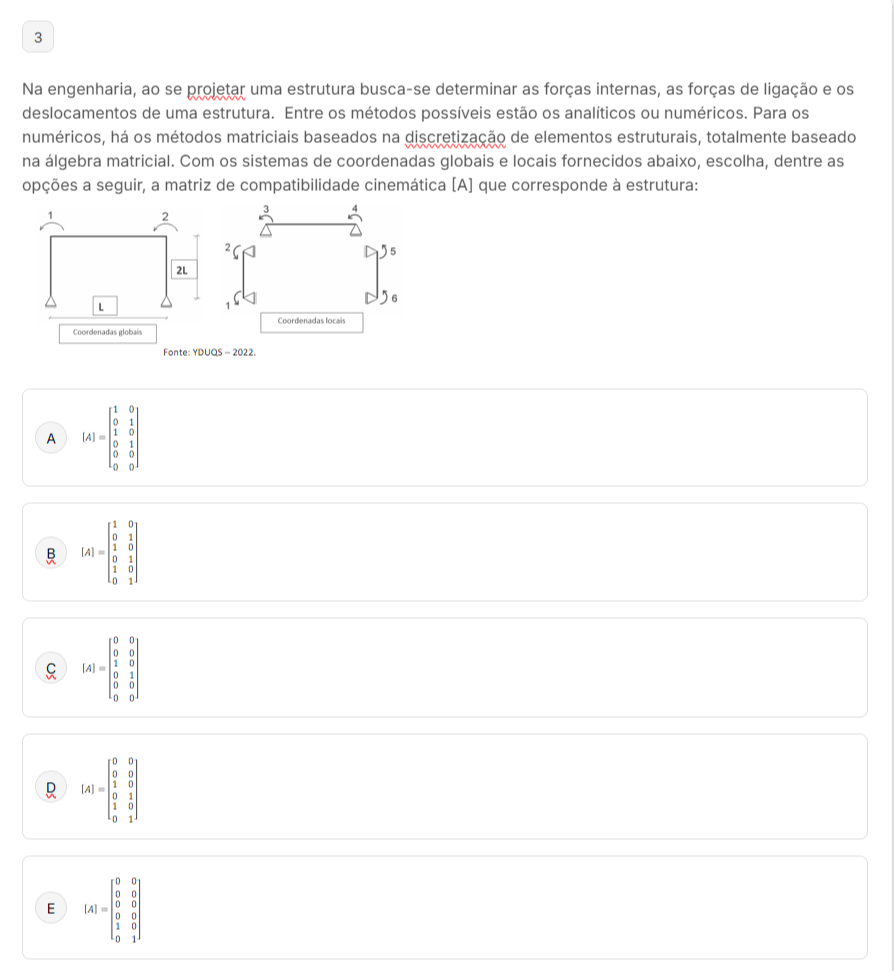

3 Na engenharia, ao se projetar uma estrutura busca-se determinar as forças internas, as forças de ligação e deslocamentos de uma estrutura. Entre métodos possíveis estão analíticos ou numéricos. Para numéricos, há métodos matriciais baseados na discretização de elementos estruturais, totalmente baseado na álgebra matricial. Com sistemas de coordenadas globais e locais fornecidos abaixo, escolha, dentre as opções a seguir, a matriz de compatibilidade cinemática [A] que corresponde à estrutura: 3 4 1 2 2L L Coordenadas locais Coordenadas globais Fonte: YDUQS 2022. 1 0 0 1 A [A] 1 0 0 1 0 0 0 0 1 0 0 1 [A] 1 0 B 0 1 1 0 0 1 0 0 0 0 [A] 1 0 C 0 1 0 0 0 0 0 0 0 0 D [A] 1 0 0 1 1 0 0 1 0 0 0 0 E 0 0 0 0 1 0 0 1
