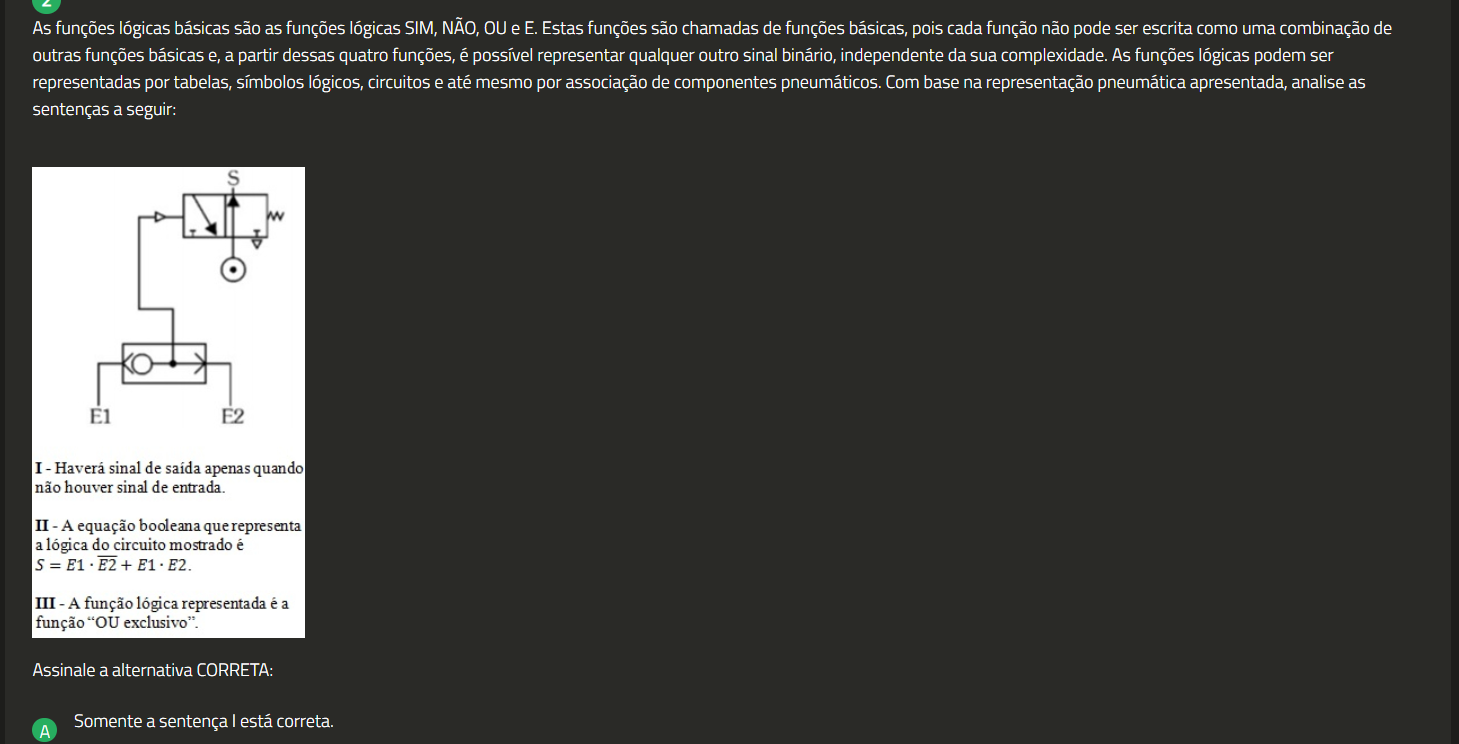

As funções lógicas básicas são as funções lógicas SIM, NÃO, OU e E. Estas funções são chamadas de funções básicas, pois cada função não pode ser escrita como uma combinação de outras funções básicas e, a partir dessas quatro funções, é possível representar qualquer outro sinal binário, independente da sua complexidade. As funções lógicas podem ser representadas por tabelas, símbolos lógicos, circuitos e até mesmo por associação de componentes pneumáticos. Com base na representação pneumática apresentada, analise as sentenças a seguir: S E1 E2 I Haverá sinal de saída apenas quando não houver sinal de entrada. II A equação booleana que representa a lógica do circuito mostrado é S = E1 E2 + E1 E2. III A função lógica representada é a função "OU Assinale a alternativa CORRETA: Somente a sentença está correta. A
