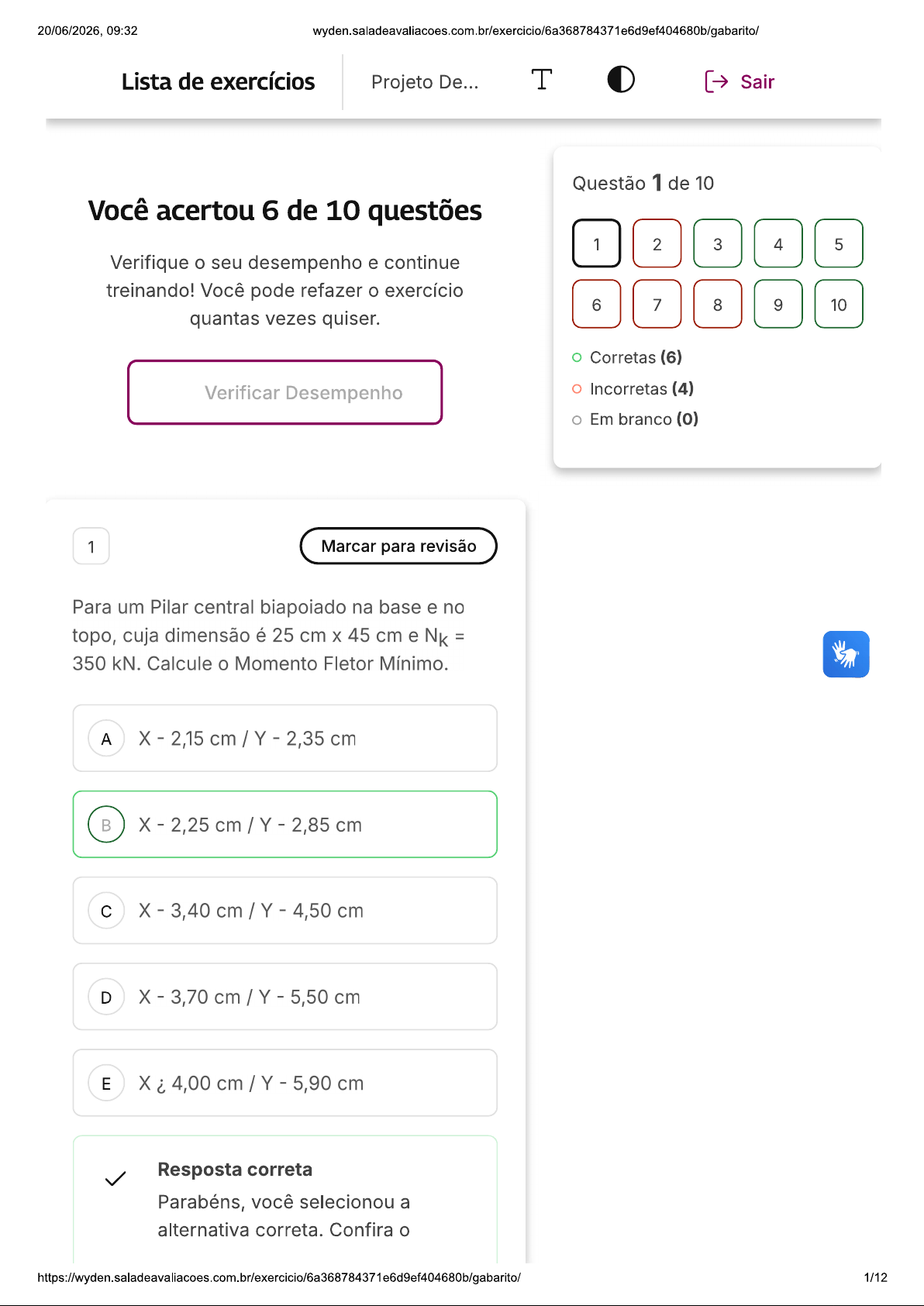

20/06/2026, 09:32 Lista de exercícios Projeto De... T Sair Questão 1 de 10 Você acertou 6 de 10 questões 1 2 3 4 5 Verifique seu desempenho e continue treinando! Você pode refazer exercício 6 7 8 9 10 quantas vezes quiser. Corretas (6) Verificar Desempenho Incorretas (4) Em branco (0) 1 Marcar para revisão Para um Pilar central biapoiado na base e no topo, cuja dimensão é 25 cm X 45 cm e = 350 kN. Calcule Momento Fletor Mínimo. A X 2,15 cm / Y - 2,35 cm B X 2,25 cm / Y 2,85 cm c X 3,40 cm / Y 4,50 cm D X 3,70 cm / Y 5,50 cm E X ¿ 4,00 cm / Y 5,90 cm Resposta correta Parabéns, você selecionou a alternativa correta. Confira o https://wyden.saladeavaliacoes.com.br/exercicio/6a368784371e6d9ef404680b/gabarito/ 1/1220/06/2026, 09:32 gabarito comentado! Gabarito Comentado = com h = dimensão do pilar, em cm, na direção considerada. = 1.103 kN cm; 1.103 2,25 cm 490 Y = 1.397 kN cm; 1.397 490 2,85 cm 2 Marcar para revisão pré-dimensionamento é necessário para se determinar as dimensões de pilares em edificações. Elabore pré-dimensionamento de um pilar lateral que possui as seguintes características: Yf = = 1,4 = 500 kN Fck = 30 A 290 cm² 370 553 D 655 cm² E 736 cm² X Resposta incorreta 2/1220/06/2026, 09:32 wyden.saladeavaliacoes.com.br/exercicio/6a368784371e6d9ef404680b/gabarito/ Opa! A alternativa correta é a letra C. Confira gabarito comentado! Gabarito Comentado = = 1,4 500 = 700 kN Para o pré-dimensionamento: 1,5Nd 1,5.700 3 Marcar para revisão índice de esbeltez está relacionado a sucetibilidade à flambagem. Quais os resultados do índice de esbeltez para um pilar com uma altura com 3,20 metros. As dimensões dos pilares são as apresentadas abaixo: igual a 0,15 metros; ly igual a 0,25 metros lajes inferior e superior com 0,20 metros de espessura A para = 59,67 / para ly = 49,50 para Ix = 61,90 / para ly = 39,65 c para = 56,90 / para ly = 49,52 D para Ix = 78,42 / para ly = 47,05 para = 140,90 / para ly = E 102,92 3/1220/06/2026, 09:32 Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Altura ef etiva do Pilar = 3,46 lx = 320+10+10 = 78,42 15 Altura efetiva do Pilar le = 3,46 ly = 320+10+10 = 47,05 25 4 Marcar para revisão Os esforços solicitantes podem determinar a reação do material à forças externas. Calcule os Esforços solicitantes sob um Pilar de canto, cuja dimensão é 20 cm X 25 cm e = 420 kN, como apresentado abaixo. A 450 kN 498 kN c 520 kN D 588 kN E 640 kN https://wyden.saladeavaliacoes.com.br/exercicio/6a368784371e6d9ef404680b/gabarito/ 4/1220/06/2026, 09:32 Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Para calcular os esforços solicitantes sob um pilar de canto, utilizamos a fórmula Nd = Yn Yf Neste caso, os valores de Yn e são ambos 1,0 e 1,4 respectivamente, e o valor de é 420 kN. Substituindo esses valores na fórmula, temos Nd = 1,0 1,4 420, que resulta em Nd = 588 kN. Portanto, esforço solicitante sob pilar de canto é de 588 kN, que corresponde à alternativa D. 5 Marcar para revisão Para um Pilar central biapoiado na base e no topo, cuja dimensão é 30 cm X 40 cm e = 300 kN. Calcule Momento Fletor Mínimo. A X 2,20 cm / Y 2,45 cm X 2,40 cm / Y 2,70 cm c X 3,10 cm / Y 4,20 cm 5/1220/06/2026, 09:32 wyden.saladeavaliacoes.com.br/exercicio/6a368784371e6d9ef404680b/gabarito/ D X 3,30 cm / Y 5,00 cm E X 3,80 cm / Y 5,40 cm Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado com h = dimensão do pilar, em cm, na direção considerada. X 1.008 kN cm; 1008 420 2,40 cm Y 420 = 1.134 kN cm; 1134 420 2,70 cm 6 Marcar para revisão pilar de concreto armado (fck = 30 MPa e fyk = 500 MPa )tem seção transversal retangular com dimensões = 40 cm e = 80 cm, = 52 e comprimento equivalente L = 6 m. Está submetido a uma força normal característica centrada igual a = 5000 kN e um momento fletor de cálculo igual a Md = 396,12 kNm. Dado ábaco abaixo, marque a opção que melhor representa o vaor de W. https://wyden.saladeavaliacoes.com.br/exercicio/6a368784371e6d9ef404680b/gabarito/ 6/1220/06/2026, 09:32 wyden.saladeavaliacoes.com.br/exercicio/6a368784371e6d9ef404680b/gabarito/ ACERO 2A 2A 0,3 0,2 0,1 0 2.0 Figura 22. Ábaco (Montoya, 2009 pág.492) A 0,10 0,15 c 0,20 D 0,25 E 0,30 X Resposta incorreta Opa! A alternativa correta é a letra C. Confira gabarito comentado! Gabarito Comentado https://wyden.saladeavaliacoes.com.br/exercicio/6a368784371e6d9ef404680b/gabarito/ 7/1220/06/2026, 09:32 = 5000.1,4 = = 7000 kN M 396,12 e = N = 7000 = 5,66cm 7000 = Ac.fcd = 40.80.3/1,4 = 1,02 396,12 = Ac.h.fcd = 40.80.0,8.3/1,4 = 0,072 ACERO 0,4 0,3 Fa 0,2 0,1 0 1.0 7 Marcar para revisão pré-dimensionamento é necessário para se determinar as dimensões de pilares em edificações. Elabore pré-dimensionamento de um pilar lateral que possui as seguintes características: Yf = = 1,4 = 350 kN Fck = 30 A 270 B 387 c 560 cm² 8/1220/06/2026, 09:32 D 640 E 720 cm² X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado = 1,4 350 490 kN Para o pré-dimensionamento: 8 Marcar para revisão Para um Pilar central biapoiado na base e no topo, cuja dimensão é 40 cm X 50 cm e = 700 kN. Calcule Momento Fletor Mínimo. A X 2,70 cm / Y 3,00 cm c X 3,10 cm / Y - 4,40 cm 9/1220/06/2026, 09:32 wyden.saladeavaliacoes.com.br/exercicio/6a368784371e6d9ef404680b/gabarito/ D X - 3,60 cm / Y 5,30 cm E X 3,95 cm / Y 5,55 cm X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado = = + 0,03 com h = dimensão do pilar, em cm, na direção considerada. X 980 = 2.646 kN cm; 2.646 980 2,70 cm Y 980 = 2.940 kN cm; 2.940 980 = 3,00 cm 9 Marcar para revisão Os esforços solicitantes podem determinar a reação do material às forças externas. Calcule os esforços solicitantes sob um pilar de canto, cuja dimensão é 21 cm X 28 cm e = 300 kN, como apresentado abaixo. A 290 kN 310 kN 420 kN https://wyden.saladeavaliacoes.com.br/exercicio/6a368784371e6d9ef404680b/gabarito/ 10/1220/06/2026, 09:32 D 520 kN E 690 kN Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Para calcular os esforços solicitantes, utilizamos a fórmula Nd = Yn Yf Substituindo os valores na fórmula, temos: Nd = 1,0 1,4 300. Portanto, esforço solicitante sob pilar de canto é de 420 kN, que corresponde à alternativa C. 10 Marcar para revisão índice de esbeltez está relacionado a sucetibilidade à flambagem. Quais os resultados do índice de esbeltez para um pilar com uma altura com 2,80 metros. As dimensões dos pilares são as apresentadas abaixo: Ix igual a 0,20 metros; ly igual a 0,35 metros lajes inferior e superior com 0,20 metros de espessura https://wyden.saladeavaliacoes.com.br/exercicio/6a368784371e6d9ef404680b/gabarito/ 11/1220/06/2026, 09:32 A para = 49,67 / para ly = 39,50 B para = 51,90 / para ly = 29,65 c para = 55,90 / para ly = 45,52 D para = 80,16 / para ly = 74,16 para = 120,90 / para ly = E 99,92 Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado = Altura efetiva do Pilar = 280+10+10 20 = 3,46 Altura efetiva do Pilar ly = 280+10+10 35 https://wyden.saladeavaliacoes.com.br/exercicio/6a368784371e6d9ef404680b/gabarito/ 12/12
