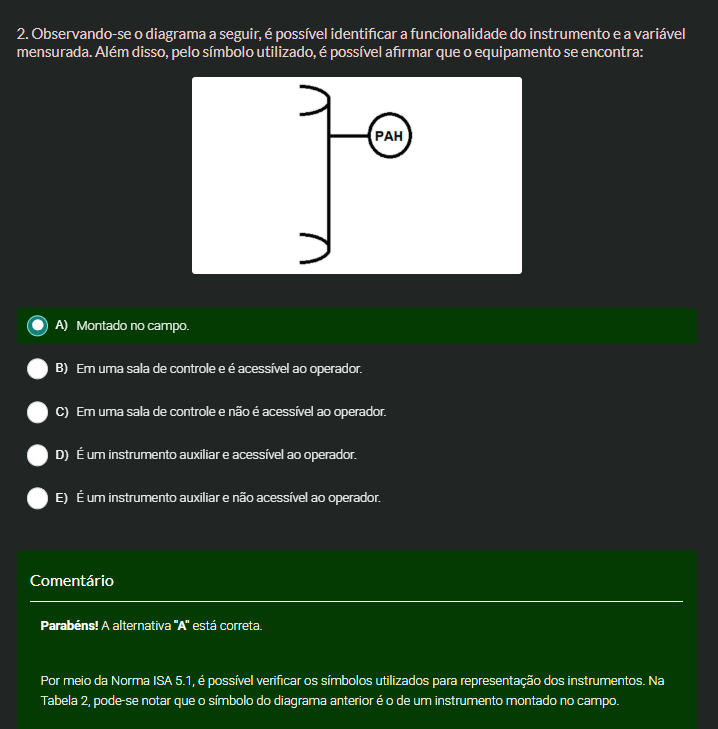

2. Observando-se diagrama a seguir, é possível identificar a funcionalidade do instrumento e a variável mensurada. Além disso, pelo símbolo utilizado, é possível afirmar que 0 equipamento se encontra: PAH A) Montado no campo. B) Em uma sala de controle e é ao operador. C) Em uma sala de controle e não é ao operador. D) É um instrumento auxiliar e acessível ao operador. E) É um instrumento auxiliar e não acessivel ao operador. Comentário Parabens! A alternativa "A" está correta. Por meio da Norma ISA 5.1, é possível verificar símbolos utilizados para representação dos instrumentos. Na Tabela 2, pode-se notar que símbolo do diagrama anterior é 0 de um instrumento montado no campo.
