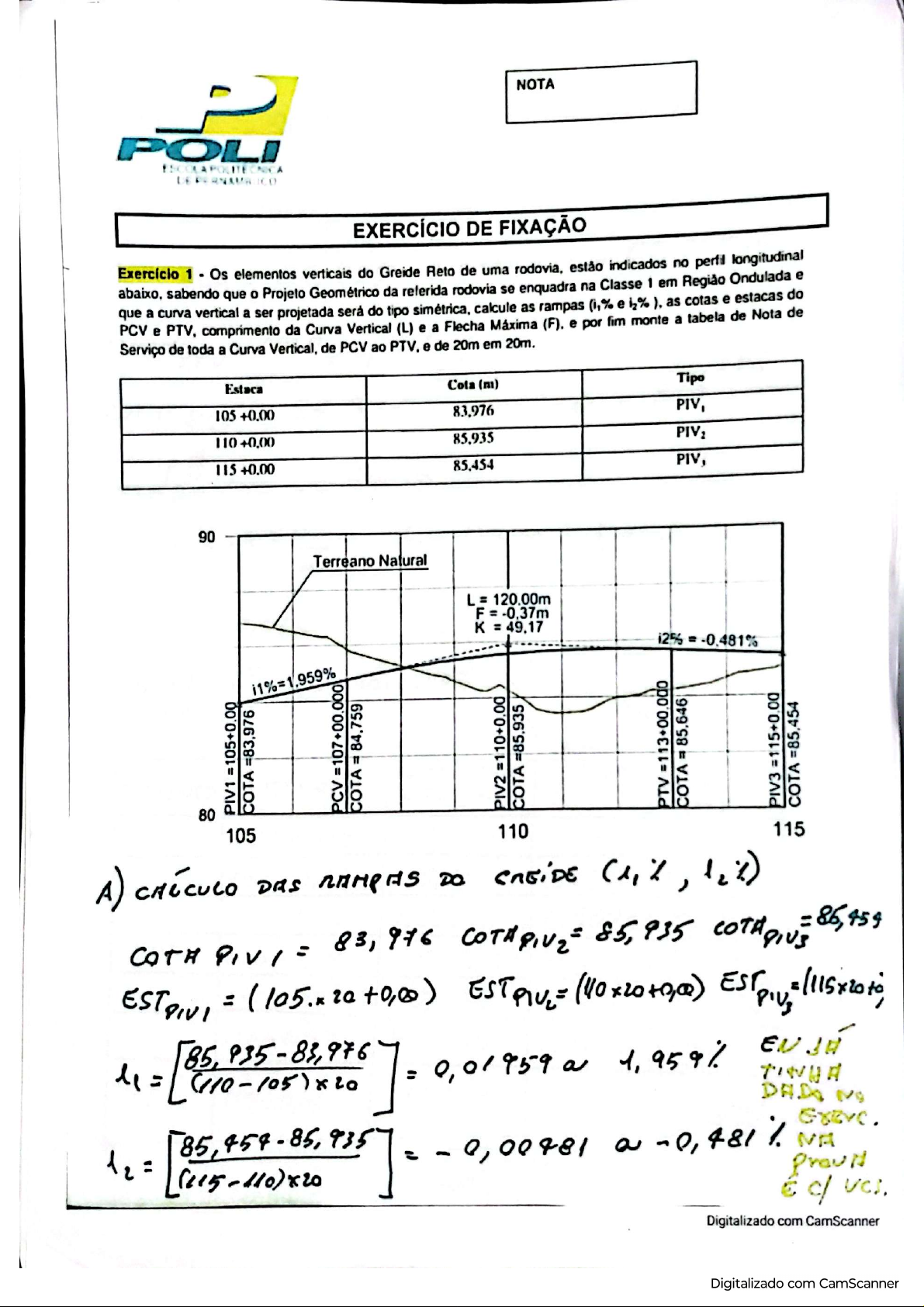

NOTA POLI EXERCÍCIO DE FIXAÇÃO Exercício 1 Os elementos verticais do Greide Reto de uma rodovia, estão indicados no longitudinal abaixo. sabendo que o Projeto Geométrico da referida rodovia se enquadra na Classe 1 em Região Ondulada e que a curva vertical a ser projetada do tipo simétrica, calcule as rampas (1,% e as cotas e estacas do PCV e PTV, comprimento da Curva Vertical (L) e a Flecha Máxima (F), e por fim monte a tabela de Nota de Serviço de toda a Curva Vertical, de PCV ao PTV. e de 20m em 20m. Estaca Cota (m) Tipo 105 +0.00 83,976 PIV, 85,935 PIV₂ 115 +0.00 PIV, 90 Terreano Natural L = 120.00m F = K = = i1%=1.959% PIV1 =105+0.00 COTA =83,976 PCV =107+00.000 COTA 84,759 PIV2 =110+0.00 COTA =85.935 PTV =113+00.000 COTA If PIV3 =115+0.00 COTA =85.454 80 105 110 115 A) NAMPAS DO COTH PIVI 83,976 85,935 = 85,935-83,976 = = 1,959% TINHA DADO No % NA (115-110)x20 c/ Digitalizado com CamScanner Digitalizado com CamScanner
