01 TESOURA POLENCEAU COM TIRANTE LEVANTADO

Prévia do material em texto

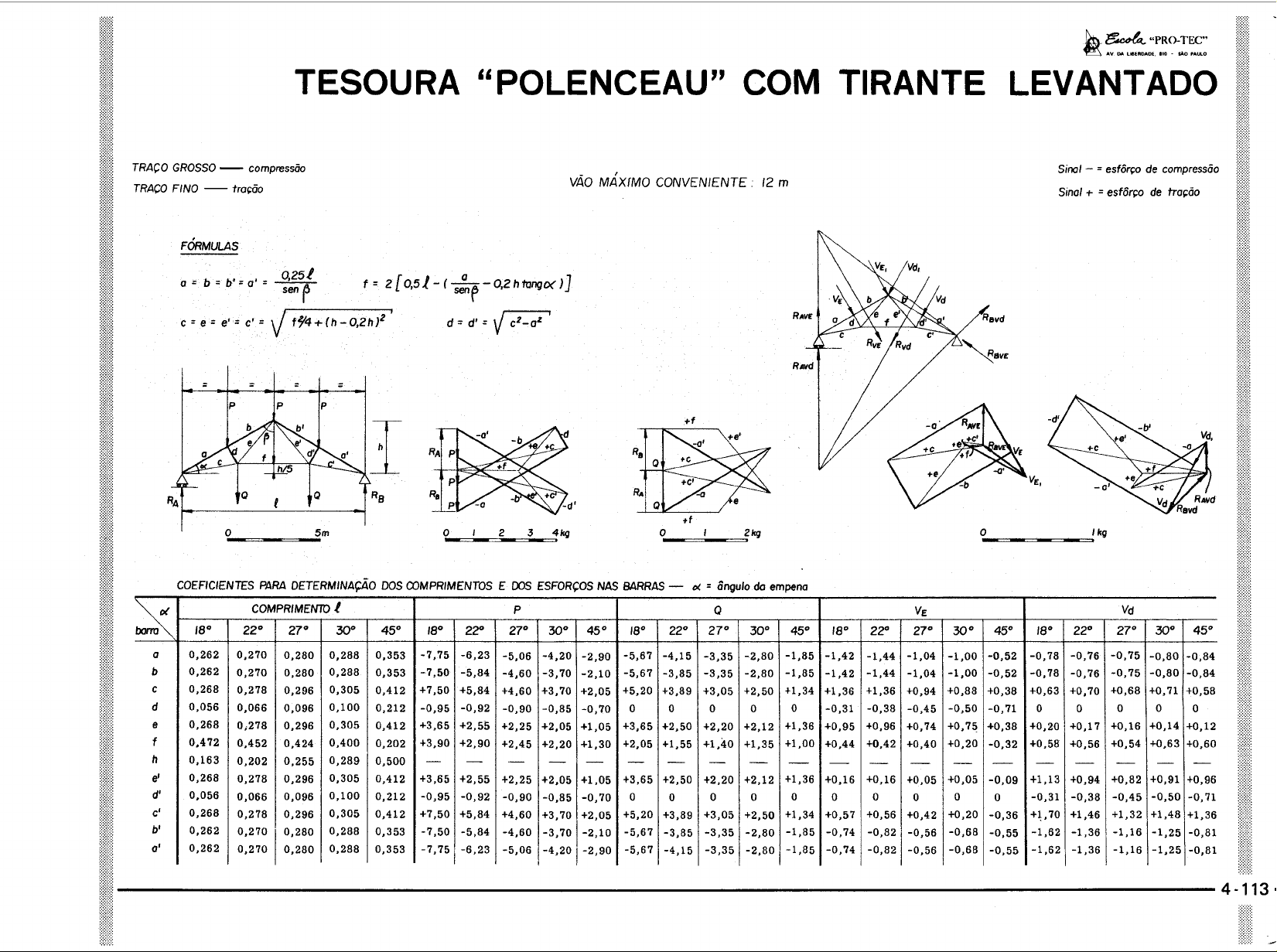

Escola "PRO-TEC" AV DA LIBERDADE 810 TESOURA "POLENCEAU" COM TIRANTE LEVANTADO TRAÇO GROSSO compressão Sinal = esfôrço de compressão VÃO MÁXIMO CONVENIENTE m TRAÇO FINO tração Sinal + = esfôrço de tração FÓRMULAS VE, Vd, 0,25l a b = b' 2 sen sen b Vd RAVE e d' a RVE Rvd = = = = P P P +f b b' RAVE -d' -b' -a' -b +e' +e' h +C a f RA P VE +C -a +f Q h/5 +f +e P +C VE, +e -b +C Q RB Ra +C RA RA -b 4e P d' Q Vd +f o 5m 2 3 o 2kg COEFICIENTES PARA DETERMINAÇÃO DOS COMPRIMENTOS E DOS ESFORÇOS NAS BARRAS α = ângulo da empena α COMPRIMENTO l P Q VE Vd barra 18° 22° 27° 30° 45° 18° 22° 27° 30° 45° 18° 22° 27° 30° 45° 18° 22° 27° 30° 45° 18° 22° 27° 30° 45° a 0,262 0,270 0,280 0,288 0,353 -7,75 -6,23 -5,06 -4,20 -2,90 -5,67 -4,15 -3,35 -2,80 -1,85 -1,42 -1,44 -1,04 -1,00 -0,52 -0,78 -0,76 -0,75 -0,80 -0,84 b 0,262 0,270 0,280 0,288 0,353 -7,50 -5,84 -4,60 -3,70 -2,10 -5,67 -3,85 -3,35 -2,80 -1,85 -1,42 -1,44 -1,04 -1,00 -0,52 -0,78 -0,76 -0,75 -0,80 -0,84 0,268 0,278 0,296 0,305 0,412 +7,50 +5,84 +4,60 +3,70 +2,05 +5,20 +3,89 +3,05 +2,50 +1,34 +1,36 +1,36 +0,94 +0,88 +0,38 +0,63 +0,70 +0,68 +0,71 +0,58 0,056 0,066 0,096 0,100 0,212 -0,95 -0,92 -0,90 -0,85 -0,70 0 0 0 0 0 -0,31 -0,38 -0,45 -0,50 -0,71 0 0 0 0 0 e 0,268 0,278 0,296 0,305 0,412 +3,65 +2,55 +2,25 +2,05 +1,05 +3,65 +2,50 +2,20 +2,12 +1,36 +0,95 +0,96 +0,74 +0,75 +0,38 +0,20 +0,17 +0,16 +0,14 +0,12 f 0,472 0,452 0,424 0,400 0,202 +3,90 +2,90 +2,45 +2,20 +1,30 +2,05 +1,55 +1,40 +1,35 +1,00 +0,44 +0,42 +0,40 +0,20 -0,32 +0,58 +0,56 +0,54 +0,63 +0,60 h 0,163 0,202 0,255 0,289 0,500 e' 0,268 0,278 0,296 0,305 0,412 +3,65 +2,55 +2,25 +2,05 +1,05 +3,65 +2,50 +2,20 +2,12 +1,36 +0,16 +0,16 +0,05 +0,05 -0,09 +1,13 +0,94 +0,82 +0,91 +0,96 d' 0,056 0,066 0,096 0,100 0,212 -0,95 -0,92 -0,90 -0,85 -0,70 0 0 0 0 0 0 0 0 0 0 -0,31 -0,38 -0,45 -0,50 -0,71 c' 0,268 0,278 0,296 0,305 0,412 +7,50 +5,84 +4,60 +3,70 +2,05 +5,20 +3,89 +3,05 +2,50 +1,34 +0,57 +0,56 +0,42 +0,20 -0,36 +1,70 +1,46 +1,32 +1,48 +1,36 b' 0,262 0,270 0,280 0,288 0,353 -7,50 -5,84 -4,60 -3,70 -2,10 -5,67 -3,85 -3,35 -2,80 -1,85 -0,74 -0,82 -0,56 -0,68 -0,55 -1,62 -1,36 -1,16 -1,25 -0,81 a' 0,262 0,270 0,280 0,288 0,353 -7,75 -6,23 -5,06 -4,20 -2,90 -5,67 -4,15 -3,35 -2,80 -1,85 -0,74 -0,82 -0,56 -0,68 -0,55 -1,62 -1,36 -1,16 -1,25 -0,81 4-113
