Planta Tracado Drenagem Bairro Areal

Prévia do material em texto

120 100 80 60 40 20 0 20 40 60 80 100 120 140 160 180 200 220 240
Distância Este (m)
20
0
20
40
60
80
100
120
140
160
180
200
220
240
260
280
300
320
340
360
380
400
420
440
460
480
500
520
540
560
580
600
620
640
660
Di
st
ân
cia
 N
or
te
 (m
)
N
50m 100m0
ESCALA GRÁFICA 1:2500
BAIRRO AREAL ILHA DE MOÇAMBIQUE
Coord. Centro: 15°02'23.8"S 40°43'53.3"E | WGS84 | UTM 37S
Tv. Dos Fornos
Ave 25 de Junho
Av. de Saúde
Travessa Dos Fornos
Transversal Central
Transversal Sul
Tr. de St. António
-7m
-8m
-9m
-10m
-11m
-12m
-13m
-14m
CS-1
CS-2
CS-3
CS-4
CS-5
CS-6
CS-7
CS-8
CO
LE
CT
O
R
PR
IN
CI
PA
L
D
N
 2
00
m
m
EXUTÓRIO
-13.5m
-7.2m
-9.0m
-10.8m
-12.2m
-13.5m

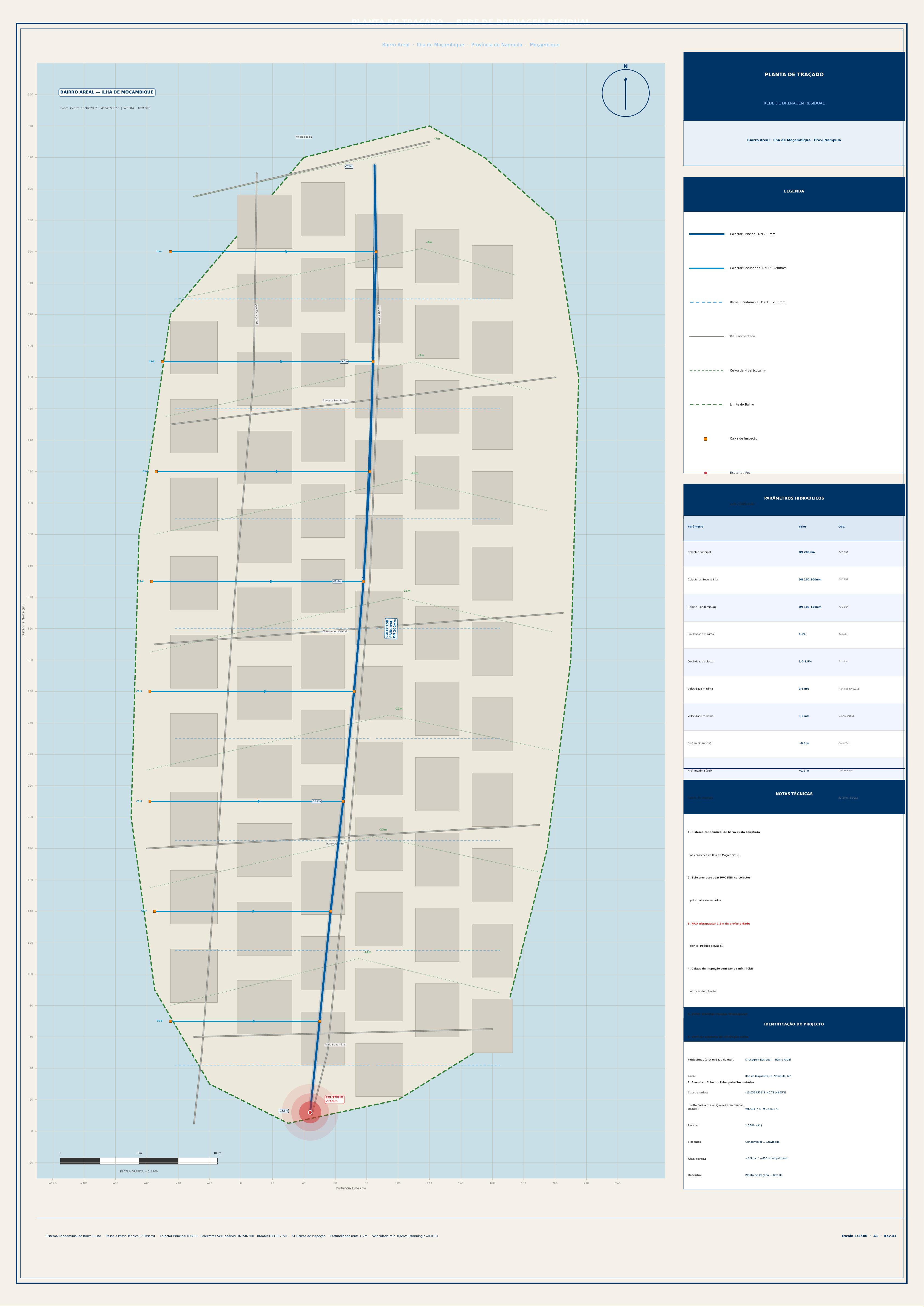

PLANTA DE TRAÇADO
REDE DE DRENAGEM RESIDUAL
Bairro Areal · Ilha de Moçambique · Prov. Nampula
LEGENDA
Colector Principal DN 200mm
Colector Secundário DN 150 200mm
Ramal Condominial DN 100 150mm
Via Pavimentada
Curva de Nível (cota m)
Limite do Bairro
Caixa de Inspeção
Exutório / Foz
Lote / Edificação
PARÂMETROS HIDRÁULICOS
Colector Principal DN 200mm PVC SN8
Colectores Secundários DN 150 200mm PVC SN8
Ramais Condominiais DN 100 150mm PVC SN4
Declividade mínima 0,5% Ramais
Declividade colector 1,0 2,5% Principal
Velocidade mínima 0,6 m/s Manning n=0,013
Velocidade máxima 3,0 m/s Limite erosão
Prof. início (norte) ~0,6 m Cota -7m
Prof. máxima (sul) ~1,2 m Limite lençol
Caixas de Inspeção 34 un. 20 30m / curvas
Parâmetro Valor Obs.
NOTAS TÉCNICAS
1. Sistema condominial de baixo custo adaptado
 às condições da Ilha de Moçambique.
2. Solo arenoso: usar PVC SN8 no colector
 principal e secundários.
3. NÃO ultrapassar 1,2m de profundidade
 (lençol freático elevado).
4. Caixas de inspeção com tampa mín. 40kN
 em vias de trânsito.
5. Vielas estreitas: tampas telescópicas.
6. Verificar ausência de infiltração salina
 nas juntas (proximidade do mar).
7. Executar: Colector Principal Secundários
 Ramais CIs Ligações domiciliárias.
IDENTIFICAÇÃO DO PROJECTO
Projecto: Drenagem Residual Bairro Areal
Local: Ilha de Moçambique, Nampula, MZ
Coordenadas: -15.0399531°S 40.7314665°E
Datum: WGS84 / UTM Zona 37S
Escala: 1:2500 (A1)
Sistema: Condominial Gravidade
Área aprox.: ~6.5 ha / ~650m comprimento
Desenho: Planta de Traçado Rev. 01
PLANTA DE TRAÇADO REDE DE DRENAGEM RESIDUAL
Bairro Areal · Ilha de Moçambique · Província de Nampula · Moçambique
Sistema Condominial de Baixo Custo · Passo a Passo Técnico (7 Passos) · Colector Principal DN200 · Colectores Secundários DN150 200 · Ramais DN100 150 · 34 Caixas de Inspeção · Profundidade máx. 1,2m · Velocidade mín. 0,6m/s (Manning n=0,013) Escala 1:2500 · A1 · Rev.01
