Exercícios - Tema 5 - Amplificadores Operacionais

Prévia do material em texto

Você acertou 5 de 5 questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
1 Marcar para revisão

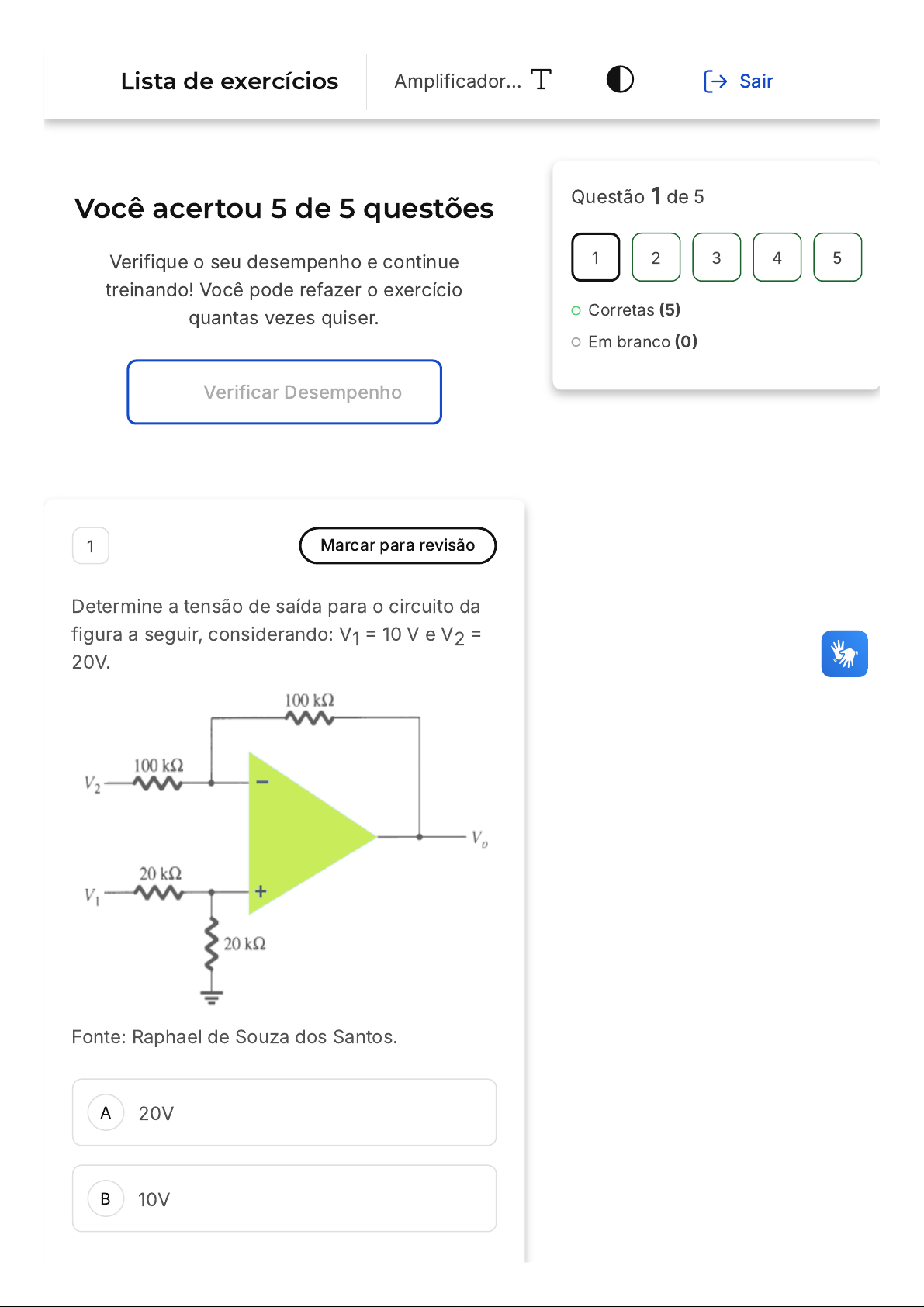

Determine a tensão de saída para o circuito da
figura a seguir, considerando: V = 10 V e V =
20V.
Fonte: Raphael de Souza dos Santos.
1 2
20V
10V
Questão 1 de 5
Corretas (5)
Em branco (0)
1 2 3 4 5
Lista de exercícios Amplificador… Sair
C
D
E
-10V
-20V
0V
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: -10V
2 Marcar para revisão
Para o circuito da figura a seguir, determine o
valor da tensão na saída (V ):
Fonte: Raphael de Souza dos Santos.
O
A
B
C
D
E
-20V
20V
2V
-2V
0
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A tensão na saída (V ) para o circuito
apresentado na figura é -20V. Isso pode
ser determinado através da análise do
circuito e aplicação das leis de Kirchhoff.
Portanto, a alternativa correta é a letra A,
que indica o valor de -20V.
O
3 Marcar para revisão
Calcule a tensão de saída do circuito da figura a
seguir:
A
B
C
D
E
Fonte: Raphael de Souza dos Santos.
12,12 mV
-12,12mV
0V
1,2m V
-1,2mV
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 12,12 mV
A
B
C
D
E
4 Marcar para revisão
Determine o valor da tensão de saída do
circuito da figura a seguir. Considere os
resistores: R = 470kΩ; R = 4,3kΩ; R = 33kΩ e
R = 33kΩ.
Fonte: Raphael de Souza dos Santos.
f 1 2
3
8,0V
-8,0V
0V
-1,78V
1,78V
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 1,78V
A
B
C
D
E
5 Marcar para revisão
Calcule a tensão de saída para o circuito da
figura. Considere: V = 5mV; V = 10mV e V =
15mV; R = 10kΩ; R = 10kΩ; R = 10kΩ e R =
10kΩ.
Fonte: Raphael de Souza dos Santos.
1 2 3
f 1 2 3
30mV
0V
-30mV
20mV
-20mV
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: -30mV
