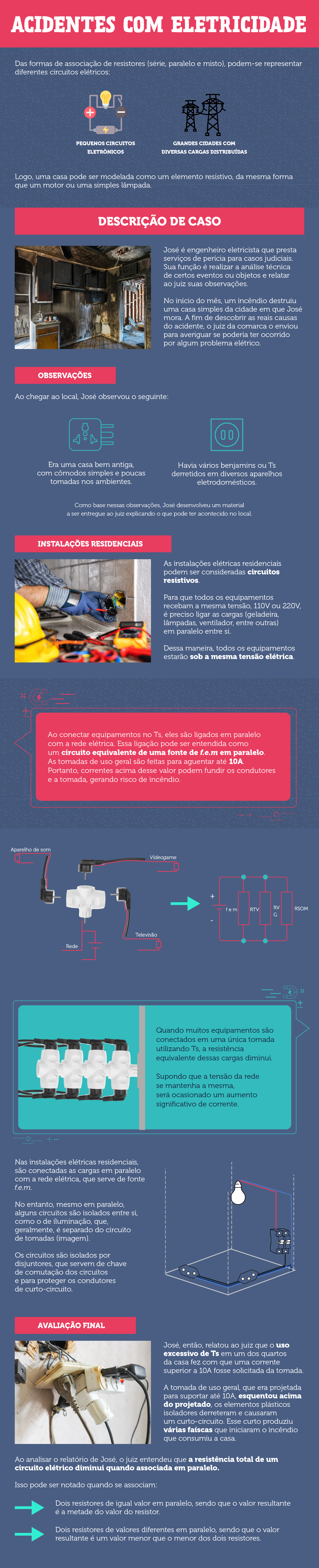

ACIDENTES COM ELETRICIDADE Das formas de associação de resistores (série, paralelo misto), podem-se representar diferentes circuitos elétricos: PEQUENOS CIRCUITOS GRANDES CIDADES COM DIVERSAS CARGAS DISTRIBUÍDAS Logo, uma casa pode ser modelada como um elemento resistivo, da mesma forma que um motor ou uma simples lâmpada. DESCRIÇÃO DE CASO José é engenheiro eletricista que presta serviços de perícia para casos Sua função realizar a análise técnica de certos eventos ou objetos relatar ao juiz suas No início do mês, um incêndio destruiu uma casa simples da cidade em que José mora. fim de descobrir as reais causas do acidente, juiz da comarca enviou para averiguar se poderia ter ocorrido por algum problema OBSERVAÇÕES Ao chegar ao local, José observou seguinte: 00 Era uma casa bem antiga, Havia vários benjamins ou Ts com cômodos simples poucas derretidos em diversos aparelhos tomadas nos ambientes. eletrodomésticos Como base nessas observações, José desenvolveu um material entregue ao explicando pode ter acontecido local INSTALAÇÕES RESIDENCIAIS As instalações elétricas residenciais podem ser consideradas circuitos resistivos Para que todos OS equipamentos recebam mesma tensão, 110V ou 220V, preciso ligar as cargas (geladeira, lâmpadas, entre outras) em paralelo entre Dessa maneira, todos equipamentos estarão sob mesma tensão elétrica Ao conectar equipamentos no Ts, eles são ligados em paralelo com rede elétrica. Essa ligação pode ser entendida como um circuito equivalente de uma fonte de f.e.m em paralelo As tomadas de uso geral são feitas para aguentar até 10A Portanto, correntes acima desse valor podem fundir condutores tomada, gerando risco de incêndio. Aparelho som Videogame RTV RSOM Televisão Rede Quando muitos equipamentos são conectados em uma única tomada utilizando Ts, resistência equivalente dessas cargas Supondo que tensão da rede se mantenha será ocasionado um aumento significativo de corrente Nas instalações elétricas são conectadas as cargas em paralelo com rede elétrica, que serve de fonte f.e.m. No entanto, mesmo em paralelo, alguns circuitos são isolados entre como de iluminação, que, geralmente, separado do circuito de tomadas (imagem). Os circuitos são isolados por disjuntores, que servem de chave de comutação dos circuitos para proteger condutores de curto-circuito. AVALIAÇÃO FINAL José então, relatou ao juiz que uso excessivo de Ts em um dos quartos da casa fez com que uma corrente superior 10A fosse solicitada da tomada A tomada de uso geral, que era projetada para suportar até 10A, esquentou acima do os elementos plásticos isoladores derreteram causaram um curto-circuito. Esse curto produziu várias faíscas que iniciaram ncêndio que consumiu Ao analisar relatório de José, juiz entendeu que a resistência total de um circuito elétrico diminui quando associada em paralelo. Isso pode ser notado quando se associam: Dois resistores de igual valor em paralelo, sendo que valor resultante é metade do valor do resistor Dois resistores de valores diferentes em paralelo, sendo que valor resultante um valor menor que menor dos dois resistores
