Pincel Atômico - 27/08/2026 20:18:28 1/2
MAYCON GOMES DE
PAULA DIAS
Exercício Caminho do Conhecimento - Etapa 13 (24429)
Atividade finalizada em 30/05/2026 08:20:12 (6747330 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
COMANDOS ELÉTRICOS [1617488] - Avaliação com 4 questões, com o peso total de 6,50 pontos [capítulos - 116]
Turma:
Curso Técnico: Eletrotécnica - Grupo: ABRIL/25 PRES - ELEGUA.ABR25.NOT [167686]
Aluno(a):
91510257 - MAYCON GOMES DE PAULA DIAS - Respondeu 4 questões corretas, obtendo um total de 6,50 pontos como nota
[349961_1652
30]
Questão
001

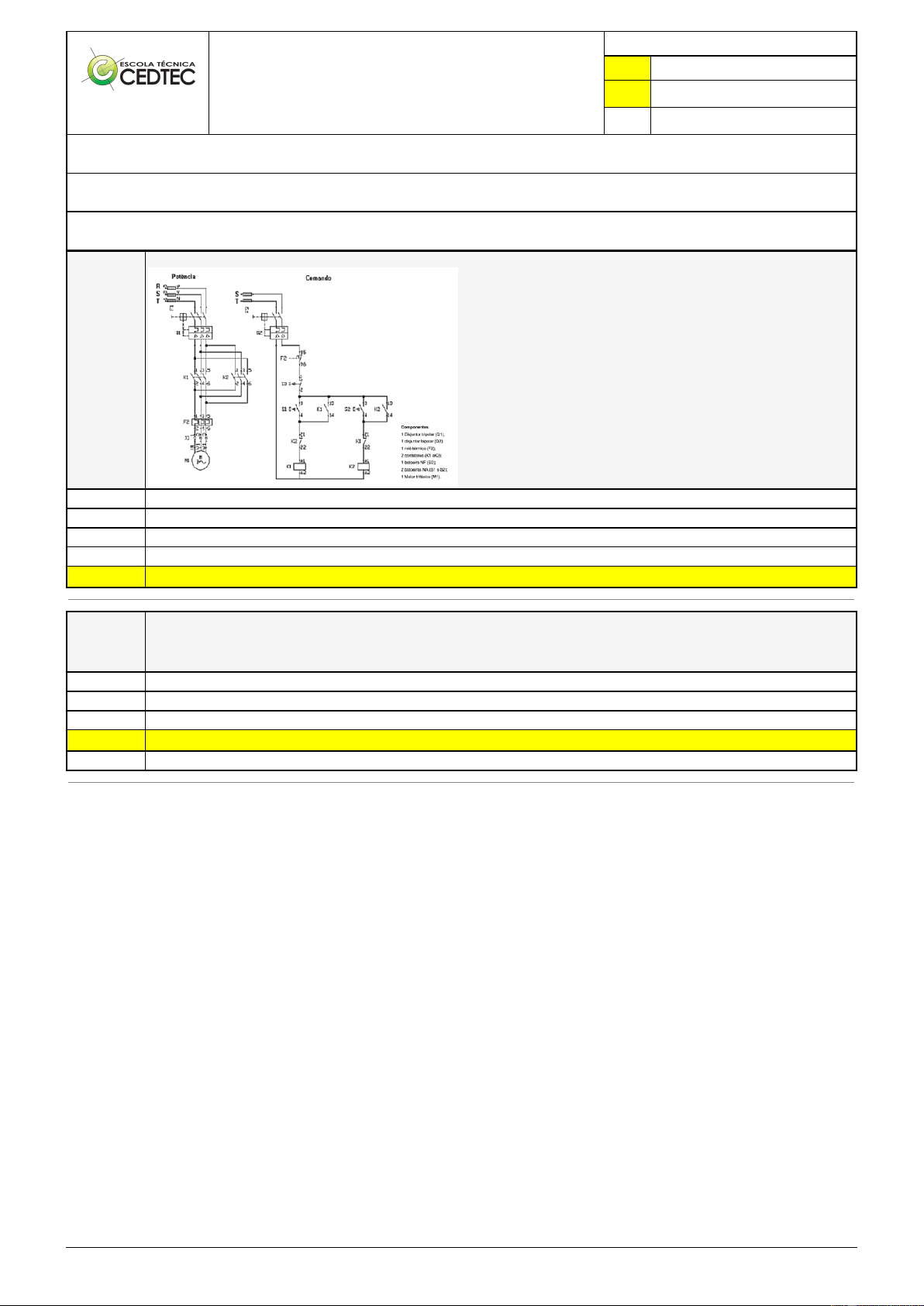

A figura abaixo representa o esquema elétrico de qual ligação para partida de um motor?
Partida direta
Partida Estrela-Triângulo
Partida com rampa de suavização
Partida com chave compensadora
X Partida com reversão
[349960_1652
29]
Questão
002
Na partida de motores elétricos, a corrente pode atingir valores elevados, o que pode causar queda de tensão na rede. Esse efeito não é
desejado, portanto, uma das técnicas para reduzir a corrente de partida de motores é a utilização de:
Transformador defasador.
Transformador de potencial
Limitador de sobre-excitação elétrica
X Partida Estrela-Triângulo
Banco de capacitores
Pincel Atômico - 27/08/2026 20:18:28 2/2
[349959_1652
42]
Questão
003
Na figura, é apresentado um esquema de ligação para partida de um motor trifásico. O motor possui seis terminais (U, V, W, Z, X e Y) e as
respectivas formas de ligação são apresentadas na Figura 2.
Dadas as afirmativas quanto ao funcionamento desse esquema, I. O esquema trata de uma partida direta temporizada a contator. II. Os
contatos auxiliares K1 (11;12) e K2 (11;12) fazem o papel do selo. III. O esquema apresenta erros de projeto quanto aos contatos das
botoeiras S0 (13;14), S1 (11;12) e S2 (11;12), que deveriam ser normalmente fechada, normalmente aberta e normalmente aberta,
respectivamente. IV. O contator K2 tem o mesmo papel do contator K1, ou seja, foi instalado de forma redundante como uma medida de
segurança em caso de falha de K1. verifica-se que está(ão) correta(s) apenas:
Dadas as afirmativas quanto ao funcionamento desse esquema
1. O esquema trata de uma partida direta temporizada a contator.
2. Os contatos auxiliares K1 (11;12) e K2 (11;12) fazem o papel do selo.
3. O esquema apresenta erros de projeto quanto aos contatos das botoeiras S0 (13;14), S1 (11;12) e S2 (11;12), que deveriam ser
normalmente fechada, normalmente aberta e normalmente aberta, respectivamente.
4. O contator K2 tem o mesmo papel do contator K1, ou seja, foi instalado de forma redundante como uma medida de segurança em caso
de falha de K1.
Verifica-se que está(ão) CORRETO (s) apenas:
I e II
IV
II, III e IV
I, II e IV
X III
[349960_1652
35]
Questão
004
De acordo com o acionamento de motores elétricos assíncronos, assinale a alternativa CORRETA.
A partida estrela-triângulo consiste na alimentação do motor com um aumento de corrente nas bobinas durante sua partida, sendo o motor
inicialmente ligado em estrela com um aumento de 98% da corrente de partida. Depois de determinado tempo, a ligação do motor passa a
triângulo, com a corrente nominal.
A partida estrela-triângulo consiste na alimentação do motor com um aumento de tensão nas bobinas durante sua partida, sendo o motor
inicialmente ligado em estrela com um aumento de 38% da tensão nominal. Depois de determinado tempo, a ligação do motor passa a
triângulo, com a tensão nominal.
A partida estrela-triângulo consiste na alimentação do motor com uma redução de tensão nas bobinas durante sua partida, sendo o motor
inicialmente ligado em triângulo com uma redução de 58% da tensão nominal. Depois de determinado tempo, a ligação do motor passa a
estrela, com a tensão nominal.
A partida estrela-triângulo consiste na alimentação do motor com uma redução de tensão nas bobinas durante sua partida, sendo o motor
inicialmente ligado em estrela com uma redução de 28% da tensão nominal. Depois de determinado tempo, a ligação do motor passa a
triângulo, com a tensão nominal.
X
A partida estrela-triângulo consiste na alimentação do motor com uma redução de tensão nas bobinas durante sua partida, sendo o motor
inicialmente ligado em estrela com uma redução de 58% da tensão nominal. Depois de determinado tempo, a ligação do motor passa a
triângulo, com a tensão nominal.
