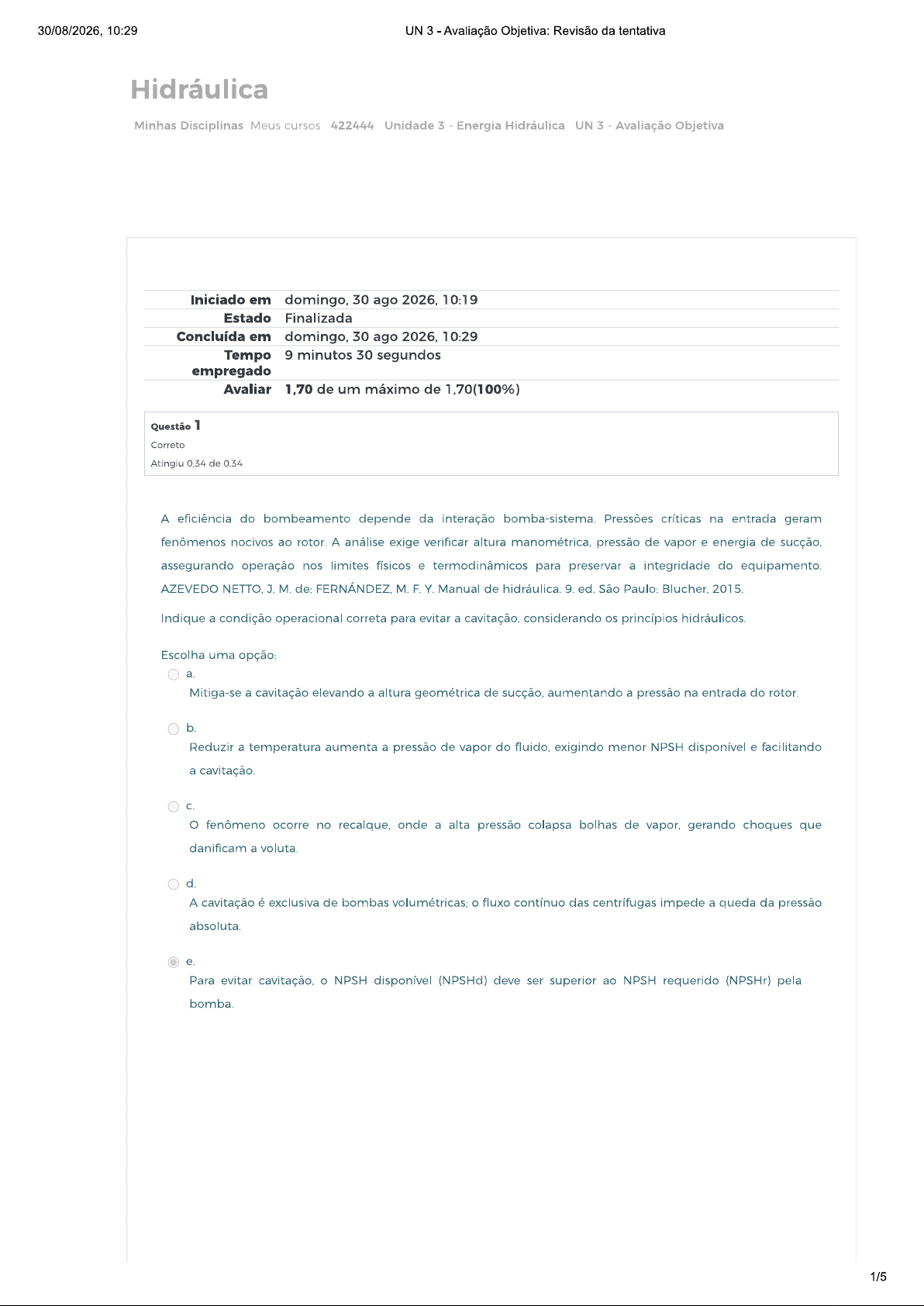

30/08/2026, 10:29 UN 3 Avaliação Objetiva: Revisão da tentativa Hidráulica Minhas Disciplinas Meus cursos 422444 Unidade 3 Energia Hidráulica UN 3 Avaliação Objetiva Iniciado em domingo, 30 ago 2026, 10:19 Estado Finalizada Concluída em domingo, 30 ago 2026, 10:29 Tempo 9 minutos 30 segundos empregado Avaliar 1,70 de um máximo de 1,70(100%) Questão 1 Correto Atingiu 0,34 de 0,34 A eficiência do bombeamento depende da interação bomba-sistema. Pressões críticas na entrada geram fenômenos nocivos ao rotor. A análise exige verificar altura manométrica, pressão de vapor e energia de sucção, assegurando operação nos limites físicos e termodinâmicos para preservar a integridade do equipamento. AZEVEDO NETTO, J.M. FERNÁNDEZ, M. F.Y. Manual de hidráulica. 9. ed. São Paulo: Blucher, 2015. Indique a condição operacional correta para evitar a cavitação, considerando princípios hidráulicos. Escolha uma opção: a. Mitiga-se a cavitação elevando a altura geométrica de sucção, aumentando a pressão na entrada do rotor. b. Reduzir a temperatura aumenta a pressão de vapor do fluido, exigindo menor NPSH disponível e facilitando a cavitação. C. fenômeno ocorre no recalque, onde a alta pressão colapsa bolhas de vapor, gerando choques que danificam a voluta. d. A cavitação é exclusiva de bombas volumétricas; fluxo contínuo das centrífugas impede a queda da pressão absoluta. e. Para evitar cavitação, o NPSH disponível (NPSHd) deve ser superior ao NPSH requerido (NPSHr) pela bomba. 1/530/08/2026, 10:29 UN 3 Avaliação Objetiva: Revisão da tentativa Questão 2 Correto Atingiu 0,34 de 0,34 dimensionamento incorreto de bombas pode causar cavitação. Isso ocorre quando a pressão absoluta cai abaixo da pressão de vapor do líquido, formando bolhas. Ao atingirem zonas de maior pressão, elas colapsam violentamente, gerando ruídos, vibrações e erosão interna, que reduz a eficiência e a vida útil do equipamento. AZEVEDO NETTO, J. de; FERNÁNDEZ, M.F.Y. Manual de hidráulica. 9. ed. São Paulo: Blucher, 2015. Assinale a alternativa correta sobre as condições para evitar problema no sistema elevatório. Escolha uma opção: a. Instalar a bomba acima do reservatório elimina risco, pois aumenta a pressão estática na entrada do rotor. b. Evita-se fenômeno garantindo que a altura manométrica total seja inferior à altura geométrica de sucção. C. A prevenção exige que NPSH disponível (NPSHd) seja superior ao NPSH requerido (NPSHr) pelo equipamento. d. Para proteger a bomba, NPSH requerido (NPSHr) deve ser superior ao NPSH disponível (NPSHd) no sistema. e. fenômeno atinge apenas bombas de deslocamento positivo e previne-se aumentando a rotação do impulsionador. 2/530/08/2026, 10:29 UN 3 Avaliação Objetiva: Revisão da tentativa Questão 3 Correto Atingiu 0,34 de 0,34 dimensionamento de sistemas elevatórios exige compatibilizar energia da bomba e da instalação. ponto de operação é a interseção da curva da bomba com a do sistema. Alterações físicas, como envelhecimento de tubos ou uso de válvulas, modificam essas curvas, deslocando ponto operacional e afetando a eficiência e a segurança contra cavitação. PORTO, R.M. Hidráulica básica. 4. ed. São Carlos: EESC-USP, 2006. Analise a interação entre curvas da bomba e do sistema e assinale a correta sobre ponto de operação. Escolha uma opção: a. A curva do sistema inicia-se sempre na origem (0,0) e cresce quadraticamente, independente da altura geométrica. b. Para evitar cavitação, NPSH disponível (NPSHd) da instalação deve ser necessariamente menor que NPSH requerido (NPSHr). C. ponto de operação real coincide obrigatoriamente com ponto de melhor eficiência (BEP), garantindo potência mínima consumida. d. envelhecimento aumenta a rugosidade, tornando a curva do sistema íngreme, reduzindo a vazão e elevando a altura manométrica. e. fechamento parcial de válvula no recalque altera a curva da bomba, deslocando ponto para menor vazão e maior altura. 3/530/08/2026, 10:29 UN 3 Avaliação Objetiva: Revisão da tentativa Questão 4 Correto Atingiu 0,34 de 0,34 dimensionamento de sistemas elevatórios exige compatibilizar as curvas da bomba e do sistema, definindo ponto de operação (vazão e altura manométrica). Além da eficiência, a análise da sucção é crítica. Falhas aqui causam fenômenos destrutivos, como ruídos, vibrações e erosão, comprometendo a vida útil do equipamento e a segurança operacional. PORTO, R.M. Hidráulica básica. 4. ed. São Carlos: EESC-USP, 2006. Sobre bombas hidráulicas, curvas características e fenômenos de sucção, assinale a alternativa correta. Escolha uma opção: a. Evita-se a cavitação mantendo a pressão absoluta na entrada da bomba estritamente inferior à pressão de vapor do líquido. b. Para evitar cavitação, NPSH disponível (NPSHd) do sistema deve ser necessariamente maior que NPSH requerido (NPSHr). C. A altura máxima teórica de sucção é ilimitada, dependendo apenas da potência do motor e da eficiência mecânica do conjunto. d. Em bombas centrífugas radiais, aumento da vazão resulta caracteristicamente no aumento proporcional da altura manométrica. e. ponto de operação ideal ocorre quando a altura manométrica do sistema iguala a altura geométrica, ignorando perdas de carga. 4/530/08/2026, 10:29 UN 3 Avaliação Objetiva: Revisão da tentativa Questão 5 Correto Atingiu 0,34 de 0,34 Na seleção de bombas, a análise da sucção é vital. Se a pressão na entrada for inferior à de vapor, formam-se bolhas que colapsam violentamente. Esse fenômeno, a cavitação, causa erosão, vibrações e queda de rendimento. A validação do sistema depende do conceito de NPSH (Net Positive Suction Head). AZEVEDO NETTO, J. de; FERNÁNDEZ, F.Y. Manual de hidráulica. 9. ed. São Paulo: Blucher, 2015. Com base na hidráulica, assinale a alternativa correta sobre a cavitação e a análise do NPSH. Escolha uma opção: a. aumento da temperatura eleva a pressão de vapor, reduzindo NPSH disponível e aumentando risco de cavitação. b. A instalação afogada elimina NPSH disponível, tornando a sucção dependente apenas da potência do motor elétrico. C. A cavitação ocorre no recalque, onde aumento excessivo da pressão comprime o fluido gerando bolhas de vapor. d. Bombas volumétricas são imunes à cavitação, pois deslocamento positivo independe da pressão na linha de sucção. e. Para evitar a cavitação, NPSH requerido (NPSHr) deve ser necessariamente maior que NPSH disponível (NPSHd). 5/5
