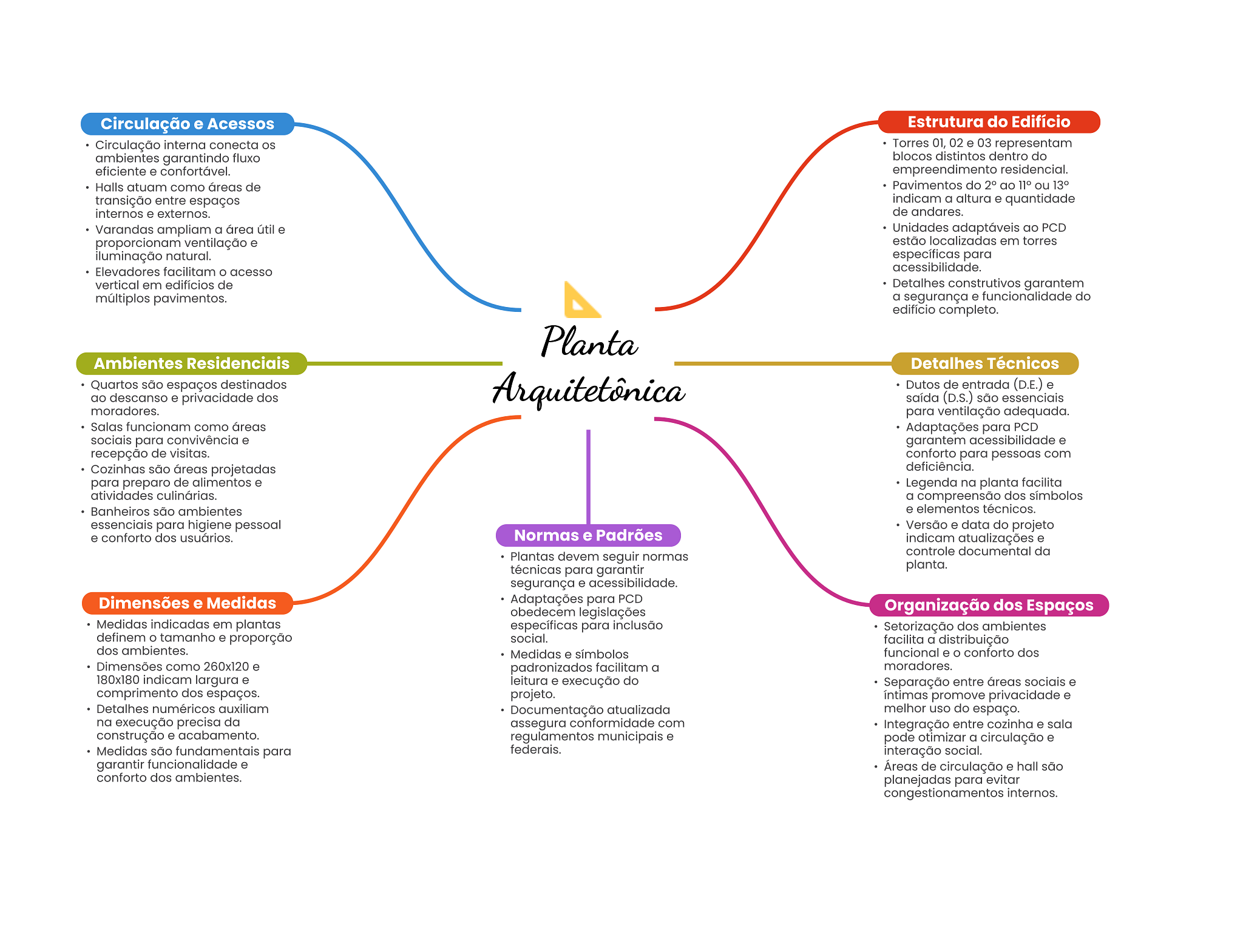

Mapa Mental - Planta Arquitetônica

Prévia do material em texto

Circulação e Acessos Estrutura do Edifício Circulação interna conecta Torres 01, 02 e 03 representam ambientes garantindo fluxo blocos distintos dentro do eficiente e confortável. empreendimento residencial. Halls atuam como áreas de Pavimentos do 2° ao 11° ou 13° transição entre espaços indicam a altura e quantidade internos e externos. de andares. Varandas ampliam a área útil e Unidades adaptáveis ao PCD proporcionam ventilação e estão localizadas em torres iluminação natural. específicas para Elevadores facilitam acesso acessibilidade. vertical em edifícios de Detalhes construtivos garantem múltiplos pavimentos. a segurança e funcionalidade do edifício completo. Planta Ambientes Residenciais Detalhes Técnicos Quartos são espaços destinados Arquitetônica Dutos de entrada (D.E.) e ao descanso e privacidade dos saída (D.S.) são essenciais moradores. para ventilação adequada. Salas funcionam como áreas Adaptações para PCD sociais para convivência e garantem acessibilidade e recepção de visitas. conforto para pessoas com Cozinhas são áreas projetadas deficiência. para preparo de alimentos e Legenda na planta facilita atividades culinárias. a compreensão dos símbolos Banheiros são ambientes e elementos técnicos. essenciais para higiene pessoal Versão e data do projeto e conforto dos usuários. Normas e Padrões indicam atualizações e Plantas devem seguir normas controle documental da técnicas para garantir planta. segurança e acessibilidade. Dimensões e Medidas Adaptações para PCD obedecem legislações Organização dos Espaços Medidas indicadas em plantas específicas para inclusão Setorização dos ambientes definem tamanho e proporção social. facilita a distribuição dos ambientes. Medidas e símbolos funcional e conforto dos Dimensões como 260x120 e padronizados facilitam a moradores. 180x180 indicam largura e leitura e execução do Separação entre áreas sociais e comprimento dos espaços. projeto. íntimas promove privacidade e Detalhes numéricos auxiliam Documentação atualizada melhor uso do espaço. na execução precisa da assegura conformidade com Integração entre cozinha e sala construção e acabamento. regulamentos municipais e pode otimizar a circulação e Medidas são fundamentais para federais. interação social. garantir funcionalidade e Áreas de circulação e hall são conforto dos ambientes. planejadas para evitar congestionamentos internos.
