Mapa Mental - Forças Hidrostáticas

Prévia do material em texto

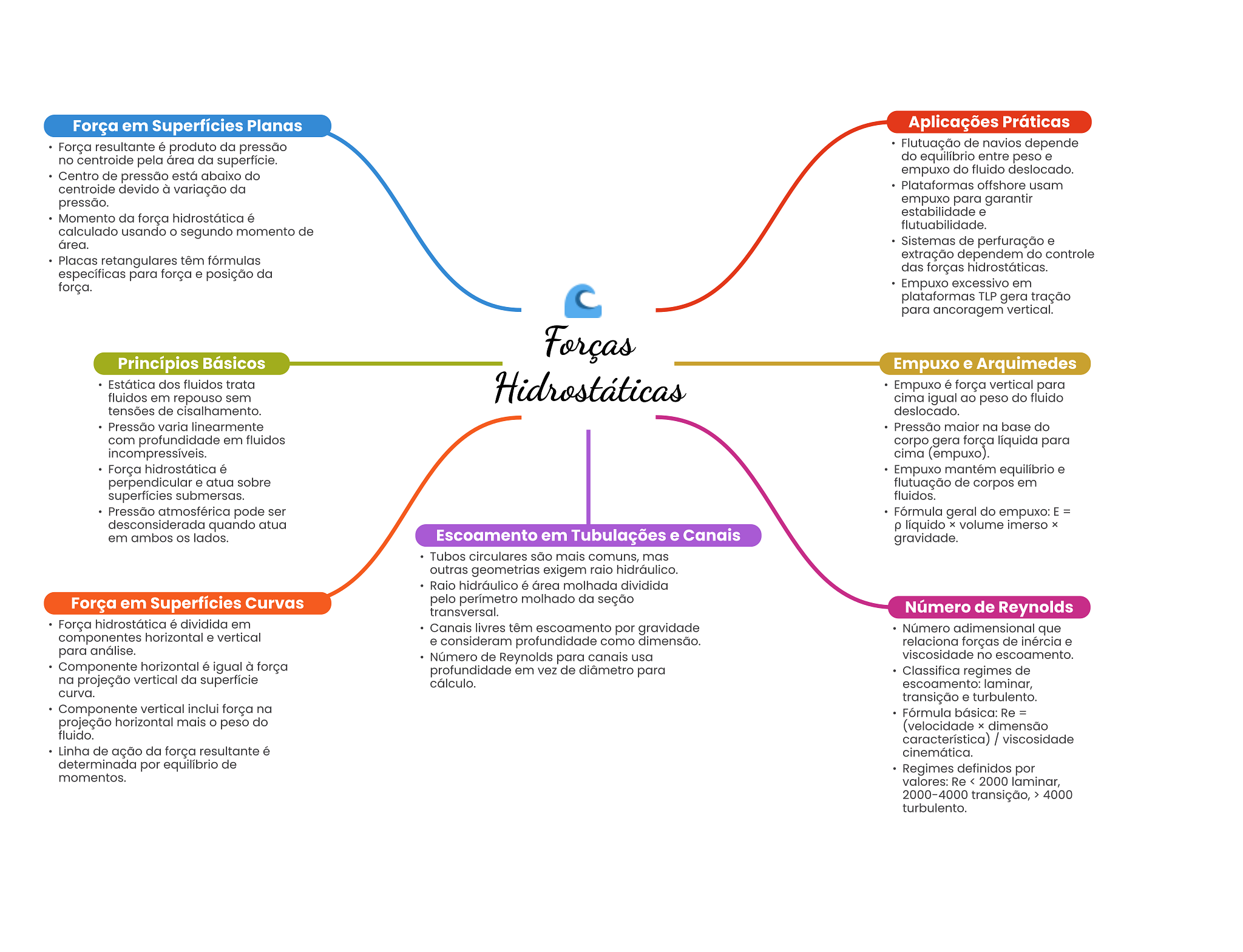

Força em Superfícies Planas Aplicações Práticas Força resultante é produto da pressão Flutuação de navios depende no centroide pela área da superfície. do equilíbrio entre peso e Centro de pressão está abaixo do empuxo do fluido deslocado. centroide devido à variação da Plataformas offshore usam pressão. empuxo para garantir estabilidade e Momento da força hidrostática é flutuabilidade. calculado usando segundo momento de área. Sistemas de perfuração e Placas retangulares têm fórmulas extração dependem do controle específicas para força e posição da das forças hidrostáticas. força. Empuxo excessivo em plataformas TLP gera tração para ancoragem vertical. Forças Princípios Básicos Empuxo e Arquimedes Estática dos fluidos trata Hidrostáticas Empuxo é força vertical para fluidos em repouso sem cima igual ao peso do fluido tensões de cisalhamento. deslocado. Pressão varia linearmente Pressão maior na base do com profundidade em fluidos corpo gera força líquida para incompressíveis. cima (empuxo). Força hidrostática é Empuxo mantém equilíbrio e perpendicular e atua sobre flutuação de corpos em superfícies submersas. fluidos. Pressão atmosférica pode ser Fórmula geral do empuxo: E = desconsiderada quando atua p líquido volume imerso em ambos OS lados. Escoamento em Tubulações e Canais gravidade. Tubos circulares são mais comuns, mas outras geometrias exigem raio hidráulico. Raio hidráulico é área molhada dividida Força em Superfícies Curvas pelo perímetro molhado da seção transversal. Número de Reynolds Força hidrostática é dividida em Canais livres têm escoamento por gravidade Número adimensional que componentes horizontal e vertical e consideram profundidade como dimensão. relaciona forças de inércia e para análise. Número de Reynolds para canais usa viscosidade no escoamento. Componente horizontal é igual à força profundidade em vez de diâmetro para Classifica regimes de na projeção vertical da superfície cálculo. escoamento: laminar, curva. transição e turbulento. Componente vertical inclui força na Fórmula básica: Re = projeção horizontal mais peso do (velocidade dimensão fluido. característica) / viscosidade Linha de ação da força resultante é cinemática. determinada por equilíbrio de Regimes definidos por momentos. valores: Re 4000 turbulento.
