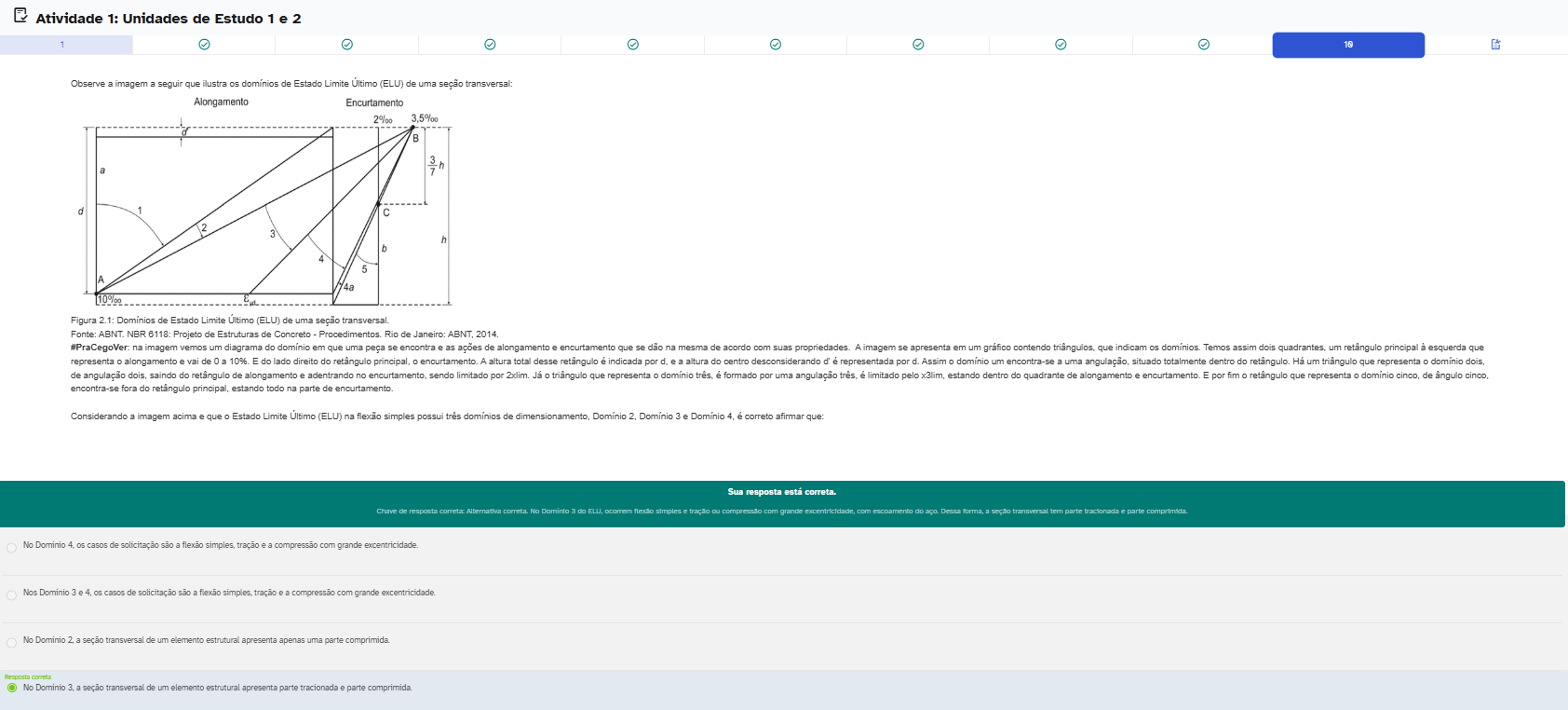

Atividade 1: Unidades de Estudo 1 e 2 1 Observe a imagem a seguir que ilustra os dominios de Estado Limite Último (ELU) de uma seção transversal: Alongamento Encurtamento 3,5% B 3 a 7 d C 2 3 h b 5 4a Figura 2.1: Dominios de Estado Limite Último (ELU) de uma seção Fonte: ABNT. NBR 6118: Projeto de Estruturas de Concreto Rio de Janeiro: ABNT, 2014. #PraCegoVer: na imagem vemos um diagrama do em que uma peça se encontra e as ações de alongamento e encurtamento que se dão na mesma de acordo com suas propriedades. A imagem se apresenta em um gráfico contendo que indicam os Temos assim dois quadrantes, um retângulo principal à esquerda que representa alongamento e vai de 0 a 10%. E do lado direito do retângulo principal, A altura total desse retângulo é indicada por e a altura do centro desconsiderando d' é representada por d. Assim um encontra-se a uma angulação, situado totalmente dentro do retângulo. um que representa dois, de angulação dois, saindo do retângulo de alongamento e adentrando no encurtamento, sendo limitado por 2xlim. Já que representa três, é formado por uma angulação três, é limitado pelo estando dentro do quadrante de alongamento e E por fim retângulo que representa cinco, de cinco, encontra-se fora do retângulo principal, estando todo na parte de Considerando a imagem acima e que Estado Limite Último (ELU) na flexão simples possui três de 3 e é correto afirmar que: Sua resposta está correta. Chave de resposta Alternativa correta. No Dominto 3 do ELU, ocorrem simples tração compressão com grande com escoamento do aço. Dessa forma, seção transversal parte tractonada parte No Dominio 4. os casos de solicitação são a flexão tração e compressão com grande excentricidade Nos Dominio os casos de solicitação são a flexão tração compressão com grande excentricidade No Dominio seção transversal de um elemento estrutural apresenta apenas uma parte Resposta correta No Dominio a seção transversal de um elemento estrutural apresenta parte tracionada e parte comprimida.
