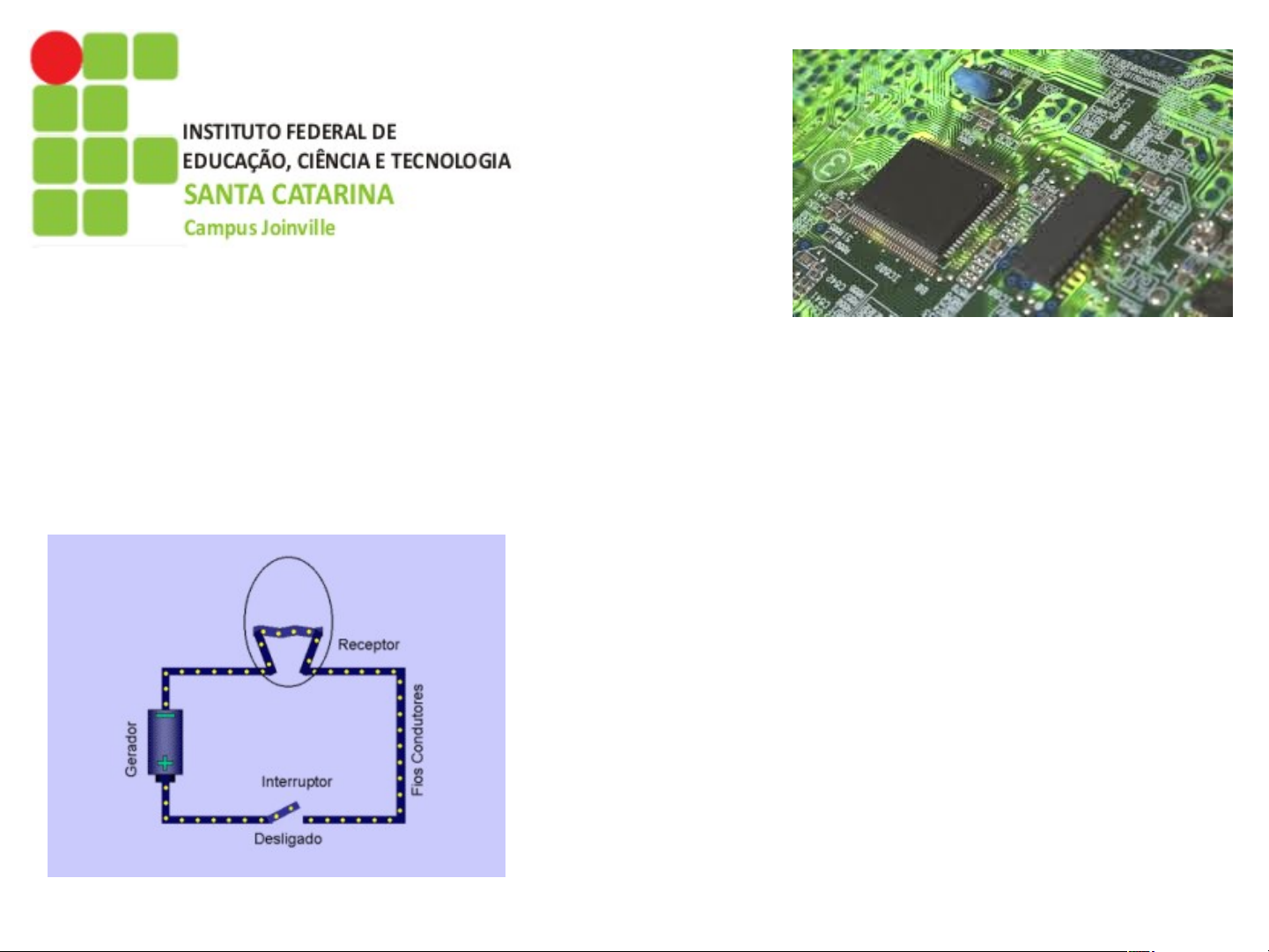

CIRCUITOS
Prof. Alexandre W. Arins
Física 3
Fundamentos de Eletricidade
Força Eletromotriz
Uma fonte de tensão produz uma força eletromotriz, (fem) ε, o que significa que submete todos os portadores de cargas a uma diferença de potencial. Por razões históricas o termo força eletromotriz é usado para designar a diferença de potencial produzida por uma fonte, embora não se trate de uma força.
Para Produzir uma corrente elétrica estável, Precisamos de uma “bomba” de cargas, que realiza trabalho sobre os portadores de carga, gerando uma diferença de potencial constante entre dois terminais. Esses tipos de dispositivos são denominados de fonte de tensão ou simplesmente fonte .
Força Eletromotriz
Gerador ideal
Gerador é um dispositivo utilizado para a conversão da energia mecânica, química ou outra forma de energia em energia elétrica.
Fonte ideal
A fonte faz uma corrente atravessar o resistor, do potencial maior para o potencial menor.
Fonte real
Diferença de Potencial entre os
Terminais de uma Fonte Real
Quando uma fonte de tensão real de força eletromotriz ε e resistência interna r realiza trabalho sobre portadores de carga, fazendo uma corrente i atravessar a fonte, a potência P transferida para os portadores de carga é dada por

		 P = V.i
em que V é a diferença de potencial entre os terminais da fonte. A potência Pd, dissipada na fonte é dada por
		 Pd = r.i2
Potência
A potência Pfonte, fornecida pela fonte é dada por Pfonte = ε.i
Pfonte = P + Pd
8
Leis de Kirchhoff
Leis de Kirchhoff
Exemplo
 Diferença de Potencial entre Dois Pontos
Vamos começar no ponto a (cujo potencial é Va) e nos deslocar, passando pela fonte, até o ponto b (cujo potencial é Vb), anotando as diferenças de potencial encontradas no percurso.
Suponha que tivéssemos escolhido percorrer o circuito no sentido anti-horário, passando pelo resistor R em vez de passar pela fonte.
Associação de resistores em série
Associação de resistores em paralelo
Amperímetro
Voltímetro
Circuito RC
Circuito RC
Circuito RC
image27.emf
