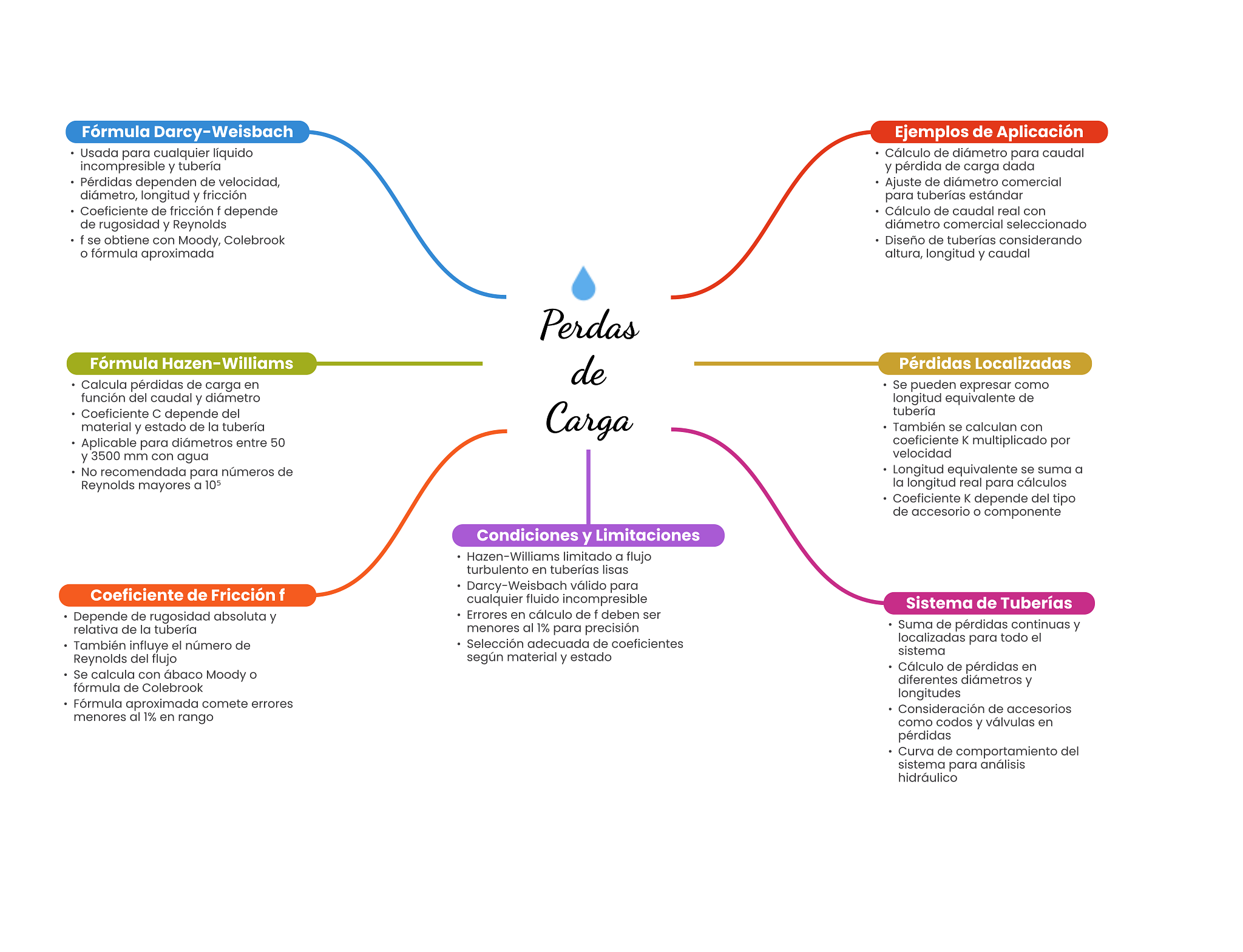

Mapa Mental - Perdas de Carga

Prévia do material em texto

Fórmula Darcy-Weisbach Ejemplos de Aplicación Usada para cualquier líquido Cálculo de diámetro para caudal incompresible y tubería y pérdida de carga dada Pérdidas dependen de velocidad, Ajuste de diámetro comercial diámetro, longitud y fricción para tuberías estándar Coeficiente de fricción f depende Cálculo de caudal real con de rugosidad y Reynolds diámetro comercial seleccionado f se obtiene con Moody, Colebrook Diseño de tuberías considerando O fórmula aproximada altura, longitud y caudal Perdas Fórmula Hazen-Williams de Pérdidas Localizadas Calcula pérdidas de carga en Se pueden expresar como función del caudal y diámetro longitud equivalente de Coeficiente C depende del material y estado de la tubería Carga tubería También se calculan con Aplicable para diámetros entre 50 coeficiente K multiplicado por y 3500 mm con agua velocidad No recomendada para números de Longitud equivalente se suma a Reynolds mayores a la longitud real para cálculos Coeficiente K depende del tipo de accesorio componente Condiciones y Limitaciones Hazen-Williams limitado a flujo turbulento en tuberías lisas Darcy-Weisbach válido para Coeficiente de Fricción f cualquier fluido incompresible Sistema de Tuberías Depende de rugosidad absoluta y Errores en cálculo de f deben ser relativa de la tubería menores al 1% para precisión Suma de pérdidas continuas y También influye el número de Selección adecuada de coeficientes localizadas para todo el sistema Reynolds del flujo según material y estado Cálculo de pérdidas en Se calcula con ábaco Moody fórmula de Colebrook diferentes diámetros y longitudes Fórmula aproximada comete errores Consideración de accesorios menores al 1% en rango como codos y válvulas en pérdidas Curva de comportamiento del sistema para análisis hidráulico
