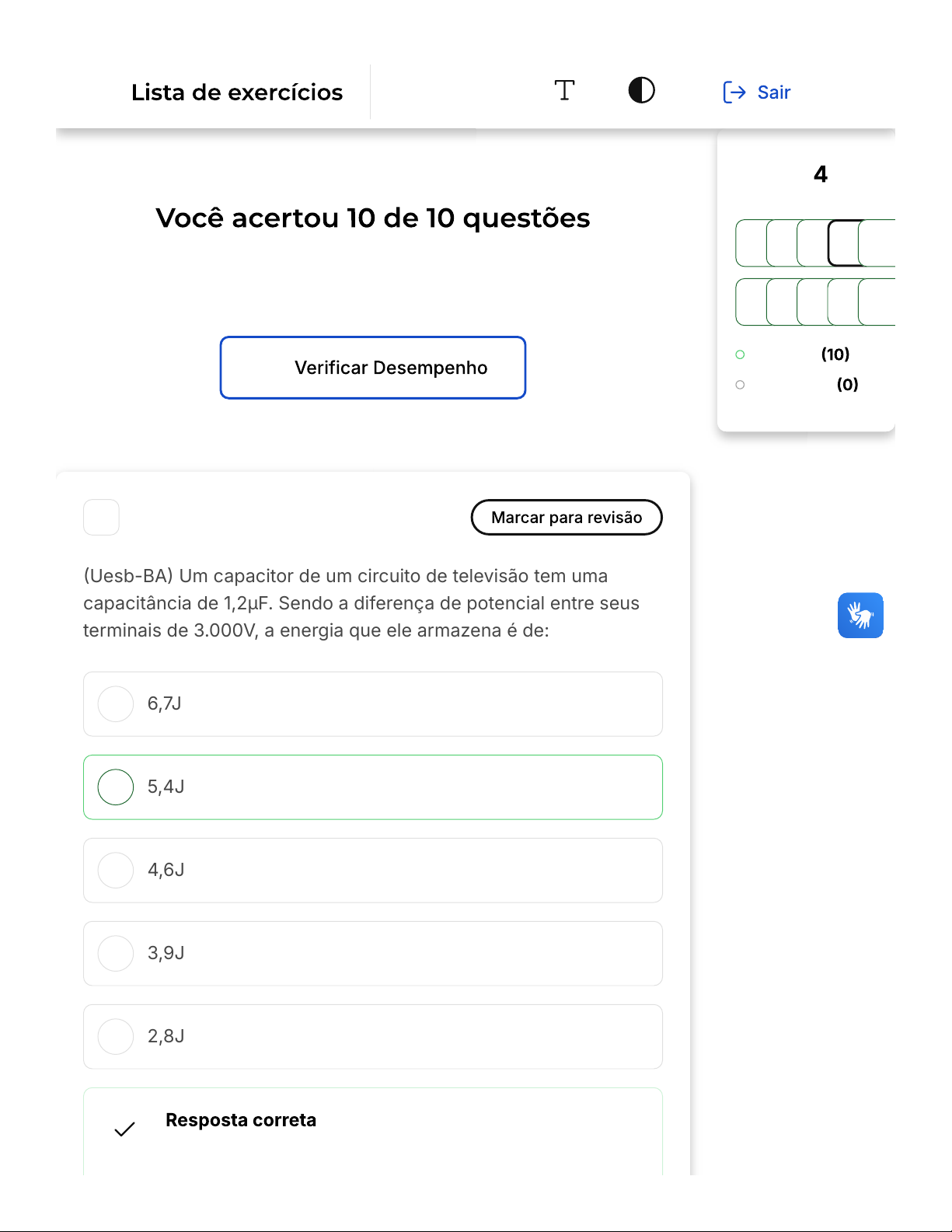

�Uesb-BA� Um capacitor de um circuito de televisão tem uma
capacitância de 1,2μF. Sendo a diferença de potencial entre seus
terminais de 3.000V, a energia que ele armazena é de:
6,7J
5,4J
4,6J
3,9J
2,8J
Parabéns, você selecionou a alternativa correta.
Questão
de
10
Corretas
Em branco
1 2 3 4 5
6 7 8 9 10
Indutores e…
Confira o gabarito comentado!
A energia armazenada em um capacitor é dada pela fórmula E
� 1/2 � C � V², onde E é a energia, C é a capacitância e V é a
diferença de potencial. Substituindo os valores dados na
questão, temos E � 1/2 � 1,2μF * �3000V�², que resulta em
5,4J. Portanto, a energia armazenada pelo capacitor é de 5,4
Joules.
2
A
B
C
D
E
�Fundep, 2014� Nos circuitos lineares, a indutância é um parâmetro
que relaciona a tensão induzida por um campo magnético variável
à corrente responsável pelo campo. A capacitância é o parâmetro
que relaciona a corrente induzida por um campo elétrico variável à
tensão responsável pelo mesmo.
Analise as afirmações a seguir e assinale V para as verdadeiras e F
para as falsas.
( ) Os indutores e capacitores são elementos passivos que podem
armazenar ou fornecer energia, e não são capazes de gerar ou
dissipá-la.
( ) A potência instantânea entre os terminais de um indutor ou
capacitor pode ser negativa ou positiva, dependendo se o
elemento está recebendo ou fornecendo energia.
( ) Um indutor permite que a corrente que o atravessa varie
instantaneamente, mas não permite que a tensão entre seus
terminais varie instantaneamente.
( ) Dois ou mais indutores em série ou em paralelo podem ser
substituídos por um único indutor equivalente, assim como dois ou
mais capacitores em série ou paralelo podem ser substituídos por
um único capacitor equivalente.
( ) Um capacitor não permite que a corrente que o atravessa varie
instantaneamente, mas permite que a tensão entre seus terminais
varie instantaneamente.
Assinale a alternativa que apresenta a sequência correta
F V V V F
F V F V
V F V F V
V V F V F
V V F F V
A
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
A sequência correta das afirmações é: V V F V F. A primeira
afirmação é verdadeira, pois os indutores e capacitores são
elementos passivos que podem armazenar ou fornecer
energia, mas não são capazes de gerar ou dissipá-la. A
segunda afirmação também é verdadeira, pois a potência
instantânea entre os terminais de um indutor ou capacitor
pode ser negativa ou positiva, dependendo se o elemento está
recebendo ou fornecendo energia. A terceira afirmação é
falsa, pois um indutor não permite que a corrente que o
atravessa varie instantaneamente. A quarta afirmação é
verdadeira, pois dois ou mais indutores em série ou em
paralelo podem ser substituídos por um único indutor
equivalente, assim como dois ou mais capacitores em série ou
paralelo podem ser substituídos por um único capacitor
equivalente. A última afirmação é falsa, pois um capacitor não
permite que a corrente que o atravessa varie
instantaneamente.
3
�Seduc, 2016� As placas paralelas de um capacitor apresentam
dimensões de 10cm x 10cm. A distância entre elas é igual a 2 cm e
o meio entre elas apresenta permissividade elétrica igual a Ɛ, em F/
m. A capacitância do capacitor é:
Ɛ x 2,0 F
B
C
D
E
Ɛ x 1,5 F
Ɛ x 1,0 F
Ɛ x 0,5 F
Ɛ x 0,2 F
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
A capacitância de um capacitor é dada pela fórmula C = ƐA/d,
onde C é a capacitância, Ɛ é a permissividade elétrica do meio
entre as placas, A é a área das placas e d é a distância entre
as placas. Neste caso, a área das placas é de 10cm x 10cm (ou
0,01m x 0,01m em metros), a distância entre as placas é de
2cm (ou 0,02m em metros) e a permissividade elétrica é Ɛ.
Substituindo esses valores na fórmula, obtemos C = Ɛ x �0,01m
x 0,01m) / 0,02m = Ɛ x 0,5 F. Portanto, a alternativa correta é a
D� Ɛ x 0,5 F.
4
�Petrobras, 2014� Os três componentes básicos presentes em um
circuito elétrico são: o capacitor e o indutor, que armazenam
energia, e o resistor que dissipa energia. As relações lineares para
o capacitor, o indutor e o resistor estabelecem que a tensão entre
seus terminais é proporcional, respectivamente, à:
A
B
C
D
E
Corrente, à carga e à variação da corrente com o tempo
Corrente, à variação da corrente com o tempo e à carga
Carga, à corrente e à variação da carga com o tempo
Carga, à variação da corrente com o tempo e à corrente
Variação da carga com o tempo, à corrente e à carga
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
A alternativa correta é a letra D� "Carga, à variação da corrente
com o tempo e à corrente". Isso se deve ao fato de que, em
um circuito elétrico, a tensão nos terminais de um capacitor é
proporcional à carga armazenada nele, a tensão nos terminais
de um indutor é proporcional à variação da corrente com o
tempo e a tensão nos terminais de um resistor é proporcional à
corrente que passa por ele. Essas são as relações lineares
fundamentais que regem o comportamento desses
componentes em um circuito elétrico.
5
A
B
C
D
E
�UEG, 2006� O indutor é um elemento de circuito elétrico, projetado
para introduzir quantidades específicas de indutância no circuito.
Com relação a este elemento de circuito, é correto afirmar:
A corrente em um indutor está adiantada da tensão
aplicada em seus terminais.
A tensão no indutor é determinada somente pelo valor da
variação da corrente através dele.
A indutância de uma bobina varia diretamente com as
propriedades magnéticas de seu núcleo.
Materiais ferromagnéticos são frequentemente usados
como núcleo de bobinas para diminuir a indutância.
A corrente no indutor pode mudar instantaneamente.
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
A alternativa correta é a letra C, que afirma que a indutância
de uma bobina varia diretamente com as propriedades
magnéticas de seu núcleo. Isso ocorre porque a indutância é a
propriedade que um indutor tem de armazenar energia em seu
campo magnético. Portanto, as propriedades magnéticas do
núcleo de uma bobina, como a permeabilidade magnética,
influenciam diretamente na quantidade de indutância que a
bobina pode ter. Assim, a indutância de uma bobina não é uma
constante, mas sim uma variável que depende das
propriedades magnéticas do material que compõe o núcleo da
bobina.
A
B
C
D
E
6
�UFSC, 2018� Sobre capacitores, indutores e resistores e os
princípios físicos a eles associados, é correto afirmar que:
Capacitores são dispositivos capazes de armazenar
cargas elétricas. Em um capacitor de placas planas e
paralelas, as cargas armazenadas em ambas as placas
têm o mesmo sinal.
A lei de Ohm é uma relação empírica, válida para muitos
materiais, que estabelece que a densidade de corrente
em um dado ponto de um material é diretamente
proporcional ao campo elétrico nesse ponto.
A corrente que flui por um indutor gera um campo
magnético proporcional ao quadrado do valor dessa
corrente.
Em circuitos de corrente contínua, em regime
permanente, capacitores funcionam como curto-circuito,
enquanto indutores, como um circuito aberto.
Ao se aplicar uma tensão de alta frequência aos terminais
de um resistor, seu comportamento pode ser bem
modelado por um circuito equivalente, composto por um
capacitor em série com uma associação em paralelo entre
um indutor e um resistor.
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
A
B
A alternativa correta é a B, que menciona a lei de Ohm. Esta lei
é uma relação fundamental na física e na engenharia elétrica,
que estabelece que a densidade de corrente em um dado
ponto de um material é diretamente proporcional ao campo
elétrico nesse ponto. Isso significa que, quanto maior o campo
elétrico aplicado, maior será a densidade de corrente que flui
através do material. Esta relação é válida paramuitos
materiais, especialmente para metais e outros bons
condutores de eletricidade.
7
�IF�TO,2016� Considere a associação de capacitores mostrado na
figura a seguir.
Figura S4� Complementar ao exercício - Fonte IF�TO, 2016.
Determine a capacitância equivalente entre os terminais A e B.
CAB � 2,5 μF
CAB � 10 μF
C
D
E
A
B
CAB � 6 μF
CAB � 7 μF
CAB � 5 μF
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
A resposta certa é: CAB � 6 μF
8
�UEG, 2014� A respeito da representação de capacitores e
indutores em regime permanente do circuito CC, assinale a
alternativa correta:
Os capacitores podem ser substituídos por curtos-
circuitos e os indutores por circuitos em aberto, uma vez
que tensão e corrente no circuito são constantes.
Os capacitores podem ser substituídos por circuitos em
aberto e os indutores por curtos-circuitos, uma vez que
tensão e corrente no circuito são constantes.
C
D
E
Capacitores e indutores podem ser substituídos por
circuitos em aberto, visto que não exercerão influência na
operação do circuito.
Capacitores e indutores podem ser substituídos por
curtos-circuitos, visto que, quando carregados, não
exercerão oposição à passagem de corrente.
Mesmo antes do regime permanente, durante o período
transitório, logo após a energização do circuito,
capacitores podem ser substituídos por circuitos em
aberto e indutores por curtos-circuitos, visto que a
alimentação é do tipo CC.
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
A alternativa correta é a B, que afirma que os capacitores
podem ser substituídos por circuitos em aberto e os indutores
por curtos-circuitos, uma vez que tensão e corrente no circuito
são constantes. Isso ocorre porque, em um regime
permanente de circuito CC, os capacitores atuam como um
circuito aberto, bloqueando a corrente contínua, enquanto os
indutores atuam como um curto-circuito para a corrente
contínua, permitindo que a corrente flua livremente.
9
�Cespe/2015 � Adaptada) Com base nas figuras de I a IV
apresentadas e acerca do sistema internacional de unidades,
julgue os itens que se seguem. H é unidade do SI derivada e
A
B
C
D
equivale a Wb/A.
Figura S3� Complementar ao exercício - Fonte: Cespe 2015.
I. A indutância equivalente da figura II é maior que 2mH.
II. A indutância equivalente da figura III é maior que 3H.
III. Na figura IV, a indutância equivalente formada por L2, L3, L4 e
L5 é superior a 3H.
V � V � F.
V � F � V.
V � F � F.
V � V � V.
E
A
F � F � V.
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
I.
 - Verdadeiro
II.
 - Falso
III. Calculando a indutância equivalente formada por L2, L3, L4
e L5�
L4 e L5� Eq1� 4 � 3 � 7 H
L2 2 L3� Eq2�
Eq1 e Eq2�   - Falsa.
2 + = 2 + = 2 + 2 = 4 mH que é maior que 2mH6×3
6+3
18
9
= + + = =1
Eq
1
3
1
5
1
7
35+21+15
105
71
105
Eq = = 1, 47 H que é menor que 3H105
71
= = 3 H6×6
6+6
36
12
= = 2, 1 H que é menor que 3H7×3
7+3
21
10
10
�FGV, 2008� Em relação a componentes e circuitos elétricos, é
correto afirmar que:
O resistor é um elemento passivo, pois dissipa energia; já
o capacitor e o indutor ideais são elementos ativos, pois
armazenam energia.
B
C
D
E
O valor de um capacitor determinado é definido pela
relação C � Q/V, onde Q é a quantidade de carga e V é a
tensão sobre o capacitor. Pode-se notar na expressão
que, quando V aumenta, C diminui e, assim, C = f(V�, ou
seja, C varia com a tensão aplicada.
A equação que estabelece a relação entre corrente
instantânea [i(t)] e tensão instantânea [v(t)] em um indutor
L, não negativo, é dada por v(t) = L. di(t)/dt. Essa equação
indica que esse dispositivo �L) não é linear.
A lei de Kirchhoff (que trata da soma algébrica das
correntes em um nó) é válida para todos os circuitos
concentrados e não concentrados, sejam eles lineares ou
não, ativos, passivos e mesmo variável com o tempo.
O modelo de um resistor linear �R) é sempre uma reta no
plano i(t) como ordenada e v(t) como abscissa �R �0 e
positivo); ou seja, é uma reta com coeficiente de
inclinação dado por 1/R. A reta, portanto, passa pela
origem e pelo primeiro e terceiro quadrantes.
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
A alternativa correta é a E. O modelo de um resistor linear �R) é
sempre uma reta no plano i(t) como ordenada e v(t) como
abscissa �R �0 e positivo). Isso significa que a relação entre a
corrente (i) e a tensão (v) em um resistor é linear, sendo
representada por uma reta no plano i-v. O coeficiente de
inclinação dessa reta é dado por 1/R, indicando a resistência
do componente. Além disso, a reta passa pela origem e pelos
primeiro e terceiro quadrantes, o que é uma característica dos
resistores lineares.
