Processo De Criação, Modificação e Impressão Dos Projetos

Prévia do material em texto

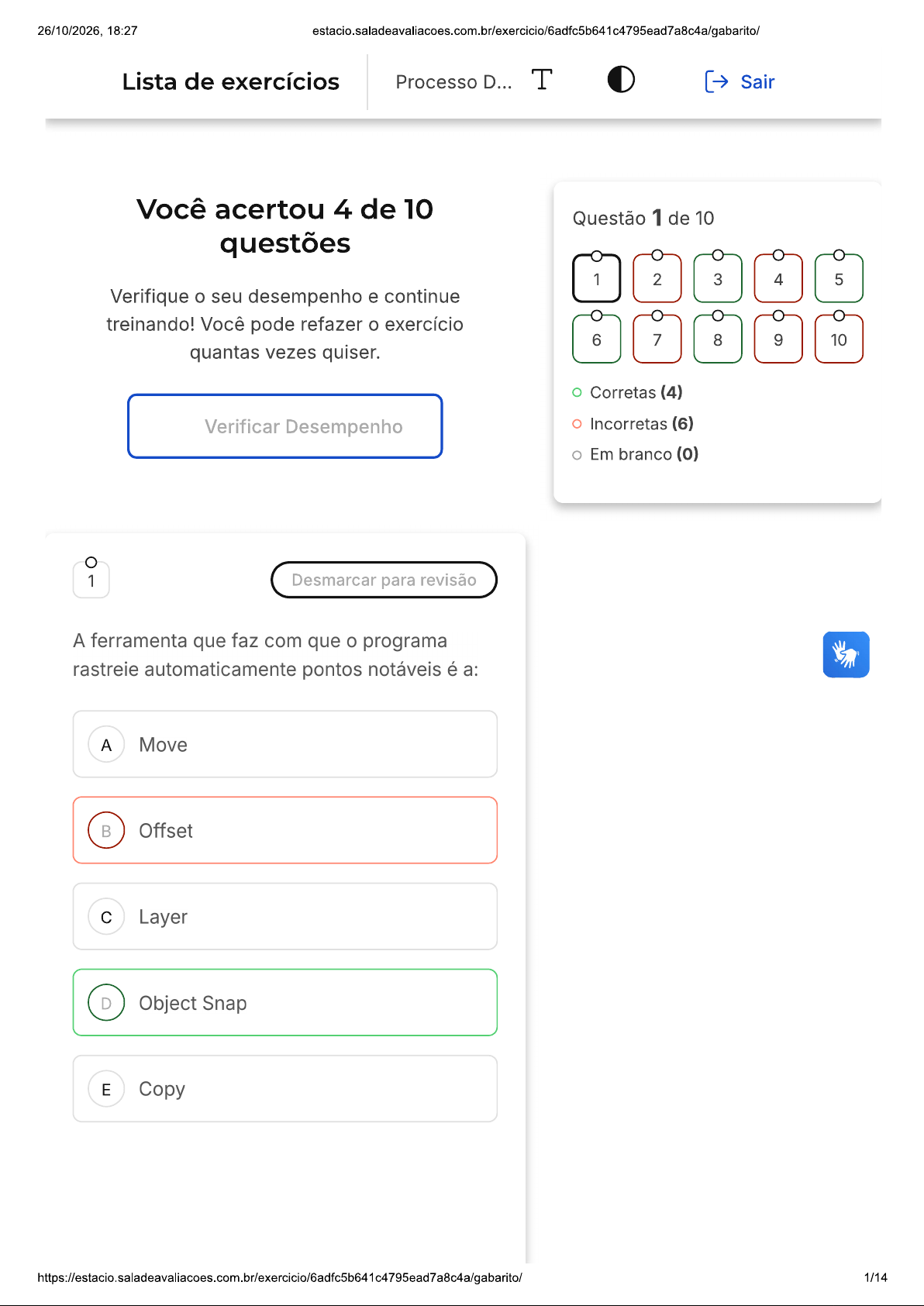

26/10/2026, 18:27 estacio.saladeavaliacoes.com.br/exercicio/6adfc5b641c4795ead7a8c4a/gabarito/ Lista de exercícios Processo D... T Sair Você acertou 4 de 10 Questão 1 de 10 questões 1 2 3 4 5 Verifique seu desempenho e continue treinando! Você pode refazer exercício 6 7 8 9 10 quantas vezes quiser. Corretas (4) Verificar Desempenho Incorretas (6) Em branco 1 Desmarcar para revisão A ferramenta que faz com que programa rastreie automaticamente pontos notáveis é a: A Move B Offset c Layer D Object Snap E Copy https://estacio.saladeavaliacoes.com.br/exercicio/6adfc5b641c4795ead7a8c4a/gabarito/ 1/1426/10/2026, 18:27 X Resposta incorreta Opa! A alternativa correta é a letra D. Confira gabarito comentado! Gabarito Comentado A ferramenta correta é Object Snap. Esta ferramenta é usada em programas de design assistido por computador (CAD) para rastrear automaticamente pontos notáveis em um objeto, como centro, os pontos finais de linhas, os pontos médios, entre outros. Isso facilita a criação e a edição de desenhos precisos, pois permite que usuário se concentre no design, enquanto programa cuida da precisão técnica. VLibras 2 Desmarcar para revisão (FCC/ TRF 3a região/ Analista Judiciário Arquitetura 2007). Em relação aos diversos ambientes para visualização, manipulação, edição ou controle de plotagem do AutoCAD, é correto afirmar que: Paper space é ambiente mais apropriado para se construir ou A modificar o modelo, usando comandos de desenho e edição. Xref é um modo de exibição que permite criar múltiplas vistas de um desenho, muito parecido com um programa de diagramação de páginas. 2/1426/10/2026, 18:27 estacio.saladeavaliacoes.com.br/exercicio/6adfc5b641c4795ead7a8c4a/gabarito/ comando Viewports divide a tela em portas de visualização dispostas lado c a lado ou sobrepostas, podendo ser utilizado no Model ou no Paper space. Model space é utilizado para arranjar D as vistas do modelo na tela, em preparação para plotagem. AutoCAD apresenta duas divisórias Layout quando se abre arquivo, E sendo recomendável que não se ultrapasse esse número. X Resposta incorreta A alternativa correta é a letra C. Confira gabarito comentado! Acessivel.com VLibras Gabarito Comentado comando Viewports no AutoCAD é utilizado para dividir a tela em diferentes portas de visualização, que podem ser dispostas lado a lado ou sobrepostas. Este comando pode ser utilizado tanto no ambiente Model space quanto no Paper space. No Model space, comando Viewports permite visualizar diferentes partes do modelo simultaneamente, enquanto no Paper space, ele permite a visualização de diferentes vistas do desenho, facilitando a plotagem. As demais alternativas apresentam informações incorretas ou incompletas sobre as funcionalidades do AutoCAD. https://estacio.saladeavaliacoes.com.br/exercicio/6adfo5b641c4795ead7a8c4a/gabarito/ 3/1426/10/2026, 18:27 estacio.saladeavaliacoes.com.br/exercicio/6adfc5b641c4795ead7a8c4a/gabarito/ 3 Desmarcar para revisão Em relação ao Scale, assinale a alternativa errada: Deve-se escolher um ponto base, que será ponto que ficará preso à A mesma posição, enquanto resto do elemento será aumentado ou diminuído. comando permite três opções de escala: cópia, referência e fator de escala. Valores de fator de escala entre 0 e 1 c causam redução no objeto escalonado. VLibras Os blocos só podem ser escalonados D antes da sua inserção, caso contrário devem ser inseridos novamente. Scale pode ser usado, porém, deve ser evitado na hora de fazer as E configurações de impressão, pois fator de escala pode alterar valor dos objetos cotados. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado 4/1426/10/2026, 18:27 estacio.saladeavaliacoes.com.br/exercicio/6adfc5b641c4795ead7a8c4a/gabarito/ A alternativa D está incorreta. Na verdade, os blocos podem ser escalonados tanto antes quanto depois da sua inserção. Não é necessário inseri-los novamente para realizar escalonamento. Portanto, a afirmação "Os blocos só podem ser escalonados antes da sua inserção, caso contrário devem ser inseridos novamente" é falsa, tornando-a a resposta errada para a pergunta. 4 Desmarcar para revisão Em relação ao Offset, podemos dizer, exceto: Ao iniciar comando, precisamos A informar a distância entre as entidades. VLibras Ele produz entidades idênticas e paralelas às originais. Para cancelar comando, é c necessário usar Esc. No caso de círculos e arcos, se a distância de Offsets for impossível de ser realizada, como um círculo de raio D 10 e um offset de 20 unidades dará seu interior, o AutoCAD emite um aviso na barra de comando. Offset funciona com elementos E dentro de um bloco. 5/1426/10/2026, 18:27 estacio.saladeavaliacoes.com.br/exercicio/6adfc5b641c4795ead7a8c4a/gabarito/ X Resposta incorreta Opa! A alternativa correta é a letra E. Confira gabarito comentado! Gabarito Comentado A alternativa correta é a que afirma que "O Offset funciona com elementos dentro de um bloco". No entanto, essa afirmação é incorreta. comando Offset no AutoCAD não funciona com elementos dentro de um bloco. Offset é uma ferramenta que permite criar cópias de objetos a uma distância específica, mas não pode ser aplicado a elementos dentro de um bloco. Portanto, a afirmação da alternativa E é a única que não é verdadeira em relação ao Offset. VLibras 5 Desmarcar para revisão No AutoCAD, os sistemas de coordenadas permitem a precisão na criação de desenhos técnicos. Uma das funcionalidades essenciais é a utilização do símbolo "@". Considerando esse contexto, analise as alternativas a seguir e assinale a correta. https://estacio.saladeavaliacoes.com.br/exercicio/6adfo5b641c4795ead7a8c4a/gabarito/ 6/1426/10/2026, 18:27 estacio.saladeavaliacoes.com.br/exercicio/6adfc5b641c4795ead7a8c4a/gabarito/ uso do símbolo "@" é aplicado para coordenadas absolutas, sendo A amplamente utilizado para georreferenciamento de pontos. Ao utilizar comando Line, clicar em um ponto na tela e digitar @15026/10/2026, 18:27 estacio.saladeavaliacoes.com.br/exercicio/6adfc5b641c4795ead7a8c4a/gabarito/ conexão com outro ponto previamente inserido. A opção de coordenadas absolutas permite definir um ponto diretamente no sistema de referência do desenho, sem a necessidade de estabelecer uma relação com a origem ou com um ponto anterior. 6 Desmarcar para revisão No AutoCAD, comando Copy é utilizado para duplicar objetos dentro do desenho sem alterar suas propriedades. Com base nesse contexto, analise as afirmações a seguir e assinale a alternativa que corresponde corretamente ao funcionamento do comando Copy. Podemos copiar um desenho de um VLibras A arquivo e, utilizando [Ctrl + Shift + C] [Ctrl + V], colar em outro. comando Copy permite copiar objetos apenas uma vez, exigindo que o usuário reinicie comando para cada nova cópia. comando Copy exige que os objetos c copiados sejam convertidos em Blocos antes de serem duplicados. 8/1426/10/2026, 18:27 estacio.saladeavaliacoes.com.br/exercicio/6adfc5b641c4795ead7a8c4a/gabarito/ comando Copy não permite definir D um ponto base para a cópia, sendo a duplicação feita automaticamente. Para copiar objetos, AutoCAD exige que seja utilizada exclusivamente a E entrada de coordenadas, não sendo possível mover a cópia com mouse. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado comando Copy permite copiar objetos dentro do mesmo desenho ou entre arquivos diferentes. Para cópias entre Acessivel.com arquivos, é possível utilizar a combinação VLibras [Ctrl + Shift + C] para copiar um objeto com ponto base e [Ctrl + V] para colá-lo na nova localização. 7 Desmarcar para revisão Em relação ao AutoCAD, qual a alternativa incorreta? As ferramentas de edição ajudam a A otimizar os projetos de Engenharia. A tecla F1 abre uma aba em que é possível ver como comando funciona. 9/1426/10/2026, 18:27 estacio.saladeavaliacoes.com.br/exercicio/6adfc5b641c4795ead7a8c4a/gabarito/ As ferramentas de edição ficam na c tela no Ribbon, mas podem ser acionadas por outros atalhos. Uma vez que um desenho é editado, D ele não pode mais ser alterado para estado anterior. comando Erase pode ser usado E como a tecla Delete do teclado. X Resposta incorreta Opa! A alternativa correta é a letra D. Confira gabarito comentado! Gabarito Comentado A alternativa D está incorreta. No AutoCAD, Acessivel.com é possível reverter um desenho para VLibras estado anterior após a edição. Isso pode ser feito por meio do comando "Undo", que permite desfazer a última ação realizada. Portanto, a afirmação de que "Uma vez que um desenho é editado, ele não pode mais ser alterado para estado anterior" é falsa, pois o software oferece ferramentas para reverter alterações. 8 Desmarcar para revisão (FCC / TRT 11a Região (AM e RR) / Analista Judiciário Arquitetura 2012) Finalizado desenho em AutoCAD, para exportar projeto em PDF, deve-se clicar em: https://estacio.saladeavaliacoes.com.br/exercicio/6adfc5b641c4795ead7a8c4a/gabarito/ 10/1426/10/2026, 18:27 estacio.saladeavaliacoes.com.br/exercicio/6adfc5b641c4795ead7a8c4a/gabarito/ Impressão > Plotar > Impressora / Plotadora > PDF > tamanho do papel > A que plotar > janela > seleciona desenho > visualizar > ok > salvar em > nomear > salvar. Impressão > Plotar > Impressora / Plotadora / Publish to web PDF > tamanho do papel > que plotar > janela > seleciona desenho > visualizar > ok > imprimir > ok. Menu > enviar > transmissão eletrônica > criar transmissão > c selecionar arquivo > ok > salvar em > nomear > salvar. Impressão > Plotar > Impressora / Plotadora > PDF > tamanho do papel > D que plotar > janela > seleciona VLibras desenho > visualizar > ok > imprimir > ok. Salvar como > outros formatos > E arquivos tipos > nomear > salvar. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Para exportar um projeto em PDF, deve-se clicar em Impressão > Plotar > Impressora / Plotadora > PDF > tamanho do papel > que plotar > janela > seleciona desenho > 11/1426/10/2026, 18:27 visualizar > ok > salvar em > nomear > salvar. 9 Desmarcar para revisão (Adaptado de: Cespe/ FUB/ Arquiteto 2009) A compreensão dos conceitos básicos de informática e da estrutura geral do programa AutoCAD é fundamental para que tais recursos computacionais possam ser utilizados dentro dos princípios conceituais que envolvem a produção gráfica de toda documentação dos desenhos de arquitetura. A respeito do AutoCAD, julgue os itens que se seguem. termo ? refere-se ao ambiente de trabalho destinado a organizar arquivo de desenho para impressão final. VLibras A Model space. B Layout. c Viewport. D Insert. E Plot. X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! 12/1426/10/2026, 18:27 estacio.saladeavaliacoes.com.br/exercicio/6adfc5b641c4795ead7a8c4a/gabarito/ Gabarito Comentado termo que se refere ao ambiente de trabalho destinado a organizar arquivo de desenho para impressão final no AutoCAD é "Layout". Este ambiente permite que os usuários configurem a página, adicionem títulos, dimensionem desenho e organizem as vistas do desenho para a impressão. Portanto, a alternativa correta é a "B". 10 Desmarcar para revisão Em relação ao comando Mirror, podemos afirmar: espelhamento só acontece com A VLibras blocos que não possuem textos. Para fazer espelhamento, é necessário digitar suas coordenadas. Após espelhamento, desenho c anterior é apagado. Mirror cria cópias espelhadas de D entidades selecionadas. Mirror não pode ser usado em E blocos. https://estacio.saladeavaliacoes.com.br/exercicio/6adfc5b641c4795ead7a8c4a/gabarito/ 13/1426/10/2026, 18:27 estacio.saladeavaliacoes.com.br/exercicio/6adfc5b641c4795ead7a8c4a/gabarito/ X Resposta incorreta Opa! A alternativa correta é a letra D. Confira gabarito comentado! Gabarito Comentado A alternativa correta é a D, que afirma que comando Mirror cria cópias espelhadas de entidades selecionadas. Isso significa que, ao utilizar comando Mirror, programa irá gerar uma réplica do objeto selecionado, mas em uma orientação espelhada. As demais alternativas estão incorretas, pois comando Mirror pode ser usado em qualquer tipo de entidade, incluindo blocos com textos, não é necessário digitar coordenadas para realizar espelhamento e desenho original não é apagado após espelhamento. VLibras 14/14
