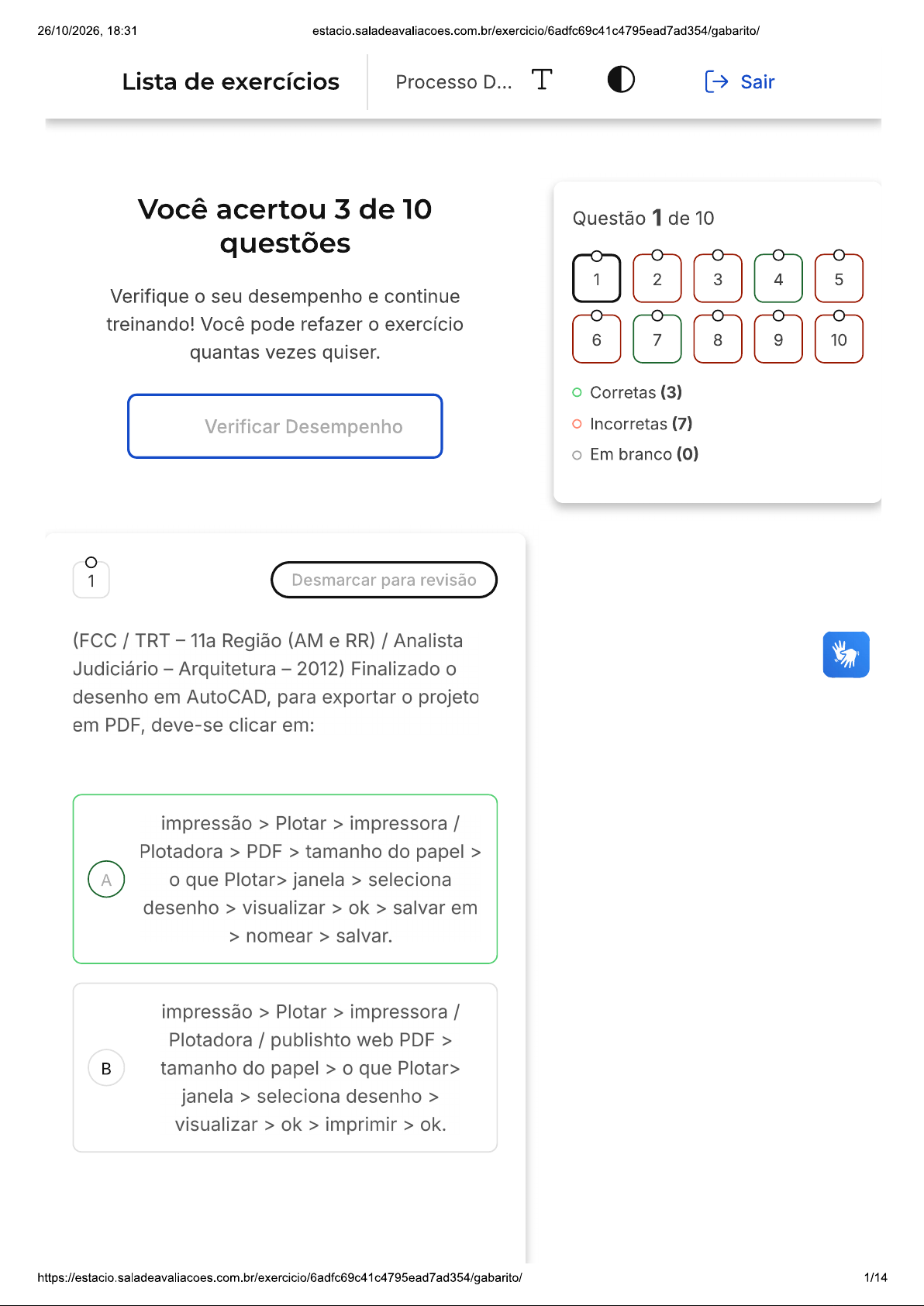

26/10/2026, 18:31 Lista de exercícios Processo D... T Sair Você acertou 3 de 10 Questão 1 de 10 questões 1 2 3 4 5 Verifique seu desempenho e continue treinando! Você pode refazer exercício 6 7 8 9 10 quantas vezes quiser. Corretas (3) Verificar Desempenho Incorretas (7) Em branco (0) 1 Desmarcar para revisão (FCC / TRT 11a Região (AM e RR) / Analista Judiciário - Arquitetura - 2012) Finalizado desenho em AutoCAD, para exportar projeto em PDF, deve-se clicar em: impressão > Plotar > impressora / Plotadora > PDF > tamanho do papel > A que Plotar> janela > seleciona desenho > visualizar > ok > salvar em > nomear > salvar. impressão > Plotar > impressora / Plotadora / publishto web PDF > tamanho do papel > o que Plotar> janela > seleciona desenho > visualizar > ok > imprimir > ok. 1/1426/10/2026, 18:31 menu > enviar > transmissão eletrônica > criar transmissão > c selecionar arquivo > ok > salvar em > nomear > salvar. impressão > Plotar > impressora / Plotadora > PDF > tamanho do papel > D que Plotar> janela > seleciona desenho > visualizar > ok > imprimir > ok. salvar como > outros formatos > E arquivos tipos > nomear > salvar. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Acessivel.com VLibras Gabarito Comentado No AutoCAD, para exportar um desenho para formato PDF, processo correto envolve uso da ferramenta Plotar (Plot), que é responsável pela configuração da saída impressa ou digital do desenho. A sequência correta para gerar um PDF inclui: 1. Acessar Impressão > Plotar. 2. Escolher uma impressora virtual PDF (como AutoCAD PDF). 3. Definir o tamanho do papel e a opção que Plotar. 4. Selecionar a janela para definir a área do desenho a ser exportada. 5. Visualizar a impressão para conferir a formatação. 2/1426/10/2026, 18:31 estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ 6. Confirmar e salvar arquivo nomeando-o corretamente. 2 Desmarcar para revisão No AutoCAD, alguns comandos permitem modificar a geometria dos objetos para facilitar a edição dos desenhos técnicos. Um desses comandos é utilizado para estender linhas até um limite especificado, garantindo alinhamento correto dos elementos dentro do projeto. Com base nesse contexto, analise as alternativas a seguir e assinale a opção que corresponde corretamente ao comando utilizado para essa função. A Offset Acessivel.com VLibras Block c Layer D Extend E Line X Resposta incorreta Opa! A alternativa correta é a letra D. Confira gabarito comentado! Gabarito Comentado https://estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ 3/1426/10/2026, 18:31 estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ comando Extend é utilizado para estender linhas até que encontrem outra entidade selecionada como limite. Esse comando facilita a edição dos desenhos ao ajustar automaticamente os elementos, garantindo um alinhamento preciso dentro do projeto. 3 Desmarcar para revisão No AutoCAD, comando Move é utilizado para deslocar objetos dentro do desenho sem alterar suas dimensões ou propriedades. Ele permite um posicionamento preciso dos elementos, utilizando pontos de referência e diferentes métodos de seleção. Com base nesse contexto, analise as afirmações a seguir e assinale a alternativa que Acessivel.com corresponde corretamente ao funcionamento VLibras do comando Move. comando Move é utilizado para A mover objetos selecionados no desenho. Para utilizar comando, é necessário inserir coordenadas numéricas, pois AutoCAD não permite mover objetos apenas com mouse. comando Move não permite a escolha de um ponto base, c deslocando automaticamente os objetos selecionados. 4/1426/10/2026, 18:31 estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ comando Move pode ser utilizado apenas para movimentar objetos na D horizontal ou vertical, sem permitir deslocamentos em outras direções. Ao mover um objeto com comando Move, AutoCAD exige que seja E criada uma cópia antes da movimentação. X Resposta incorreta Opa! A alternativa correta é a letra A. Confira gabarito comentado! Gabarito Comentado comando Move permite deslocar objetos dentro do desenho de forma precisa. Para isso, usuário deve selecionar os objetos, definir um ponto base e mover os VLibras elementos para a nova posição desejada, podendo utilizar o mouse ou coordenadas específicas. 4 Desmarcar para revisão (CespE/ TJ-CE/ Técnico Judiciário - 2014). Caso uma prancha com desenhos técnicos tenha sido montada em uma Viewport do programa AutoCAD e, após ajustes de escala pelo Zoom Scale, se deseje configurar essa prancha para impressão, deve-se optar pela utilização, na caixa de diálogo Plot, a escala de impressão, ou PlotScale, https://estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ 5/1426/10/2026, 18:31 estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ A A opção Fit to paper. Configurada na Viewport. c 1:1. D 1:10. E 1:100. projetos. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Acessivel.com VLibras Gabarito Comentado No AutoCAD, quando uma prancha de desenhos técnicos é configurada para impressão a partir de uma Viewport, a escala de impressão correta na caixa de diálogo Plot deve ser definida como 1:1. Isso ocorre porque a escala já foi ajustada na Viewport, garantindo que os elementos do desenho sejam representados corretamente na folha de impressão. Ao definir PlotScale = 1:1, AutoCAD imprime a prancha exatamente como foi configurada no Layout (Paper Space), sem aplicar redimensionamento adicional. 5 Desmarcar para revisão https://estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ 6/1426/10/2026, 18:31 estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ (FCC/ TRF 3a região/ Analista Judiciário Arquitetura 2007). Em relação aos diversos ambientes para visualização, manipulação, edição ou controle de plotagem do AutoCAD, é correto afirmar que: Paper space é ambiente mais apropriado para se construir ou A modificar o modelo, usando comandos de desenho e edição. Xref é um modo de exibição que permite criar múltiplas vistas de um desenho, muito parecido com um programa de diagramação de páginas. comando Viewports divide a tela em portas de visualização dispostas lado c a lado ou sobrepostas, podendo ser utilizado no Model ou no Paper space. Acessivel.com VLibras Model space é utilizado para arranjar D as vistas do modelo na tela, em preparação para plotagem. AutoCAD apresenta duas divisórias Layout quando se abre arquivo, E sendo recomendável que não se ultrapasse esse número. X Resposta incorreta Opa! A alternativa correta é a letra C. Confira gabarito comentado! Gabarito Comentado comando Viewports no AutoCAD é utilizado para dividir a tela em diferentes 7/1426/10/2026, 18:31 estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ portas de visualização, que podem ser dispostas lado a lado ou sobrepostas. Este comando pode ser utilizado tanto no ambiente Model space quanto no Paper space. No Model space, comando Viewports permite visualizar diferentes partes do modelo simultaneamente, enquanto no Paper space, ele permite a visualização de diferentes vistas do desenho, facilitando a plotagem. As demais alternativas apresentam informações incorretas ou incompletas sobre as funcionalidades do AutoCAD. 6 Desmarcar para revisão Em relação ao comando Measure, assinale a alternativa correta: VLibras Muito parecido com Divide, porém, em vez de informar número de A segmentos a serem divididos, informa a dimensão dos segmentos. Não permite marcar elementos em curva, como círculos e arcos. Não tem a opção de inserirmos blocos c nos pontos marcados. Em polilinhas, só funciona em cada D vetor separadamente. Funciona em blocos prontos, sem a E necessidade de explodi-los. 8/1426/10/2026, 18:31 estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado comando Measure é muito semelhante ao comando Divide. No entanto, a principal diferença entre eles é que, enquanto Divide solicita que você informe número de segmentos em que deseja dividir uma linha, o Measure pede que você especifique a dimensão dos segmentos. Portanto, a alternativa A está correta, pois afirma que comando Measure é "muito parecido com Divide, porém, em vez de informar número de segmentos a serem divididos, informa a dimensão dos segmentos". Acessivel.com VLibras 7 Desmarcar para revisão No AutoCAD, alguns comandos permitem modificar a posição, tamanho e a orientação dos objetos no desenho técnico. Há um comando específico que possibilita mover, rotacionar e escalonar um objeto de uma única vez, garantindo eficiência no ajuste dos elementos gráficos. Com base nesse contexto, analise as alternativas a seguir e assinale a opção que corresponde corretamente ao comando utilizado para essa função. 9/1426/10/2026, 18:31 estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ A Move Scale c Align D Hatch E Modify Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! VLibras Gabarito Comentado comando Align permite mover, rotacionar e escalonar um objeto simultaneamente, garantindo que ele seja ajustado conforme os pontos de referência definidos pelo usuário. Isso torna processo mais eficiente ao alinhar elementos em relação a outros no desenho técnico. 8 Desmarcar para revisão Em relação ao Scale, assinale a alternativa errada: htps://estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ 10/1426/10/2026, 18:31 Deve-se escolher um ponto base, que será ponto que ficará preso à A mesma posição, enquanto o resto do elemento será aumentado ou diminuído. comando permite três opções de B escala: cópia, referência e fator de escala. Valores de fator de escala entre e 1 c causam redução no objeto escalonado. Os blocos só podem ser escalonados D antes da sua inserção, caso contrário devem ser inseridos novamente. Scale pode ser usado, porém, deve VLibras ser evitado na hora de fazer as E configurações de impressão, pois fator de escala pode alterar valor dos objetos cotados. X Resposta incorreta A alternativa correta é a letra D. Confira gabarito comentado! Gabarito Comentado A alternativa D está incorreta. Na verdade, os blocos podem ser escalonados tanto antes quanto depois da sua inserção. Não é necessário inseri-los novamente para realizar escalonamento. Portanto, a afirmação "Os blocos só podem ser escalonados antes da sua inserção, caso contrário devem ser inseridos novamente" 11/1426/10/2026, 18:31 estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ é falsa, tornando-a a resposta errada para a pergunta. 9 Desmarcar para revisão No AutoCAD, comando Copy é utilizado para duplicar objetos dentro do desenho sem alterar suas propriedades. Com base nesse contexto, analise as afirmações a seguir e assinale a alternativa que corresponde corretamente ao funcionamento do comando Copy. Podemos copiar um desenho de um A arquivo e, utilizando [Ctrl + Shift + C] [Ctrl + colar em outro. comando Copy permite copiar objetos apenas uma vez, exigindo que VLibras usuário reinicie comando para cada nova cópia. comando Copy exige que os objetos c copiados sejam convertidos em Blocos antes de serem duplicados. comando Copy não permite definir D um ponto base para a cópia, sendo a duplicação feita automaticamente. Para copiar objetos, AutoCAD exige que seja utilizada exclusivamente a E entrada de coordenadas, não sendo possível mover a cópia com mouse. X Resposta incorreta https://estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ 12/1426/10/2026, 18:31 estaciosaladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado comando Copy permite copiar objetos dentro do mesmo desenho ou entre arquivos diferentes. Para cópias entre arquivos, é possível utilizar a combinação [Ctrl + Shift + C] para copiar um objeto com ponto base e [Ctrl + V] para colá-lo na nova localização. 10 Desmarcar para revisão comando que marca elemento em um determinado número de segmentos iguais através de pontos é: VLibras A Units Line c Scale D Block E Divide X Resposta incorreta Opa! A alternativa correta é a letra E. Confira gabarito comentado! https://estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ 13/1426/10/2026, 18:31 estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ Gabarito Comentado comando "Divide" é utilizado para marcar um elemento em um determinado número de segmentos iguais através de pontos. Portanto, a alternativa correta é a E. As demais opções, "Units", "Line", "Scale" e "Block", são comandos com funções diferentes no contexto de programação e design gráfico. Acessivel.com VLibras https://estacio.saladeavaliacoes.com.br/exercicio/6adfc69c41c4795ead7ad354/gabarito/ 14/14
