Exercicios corrente alternada senoidal 3

Prévia do material em texto

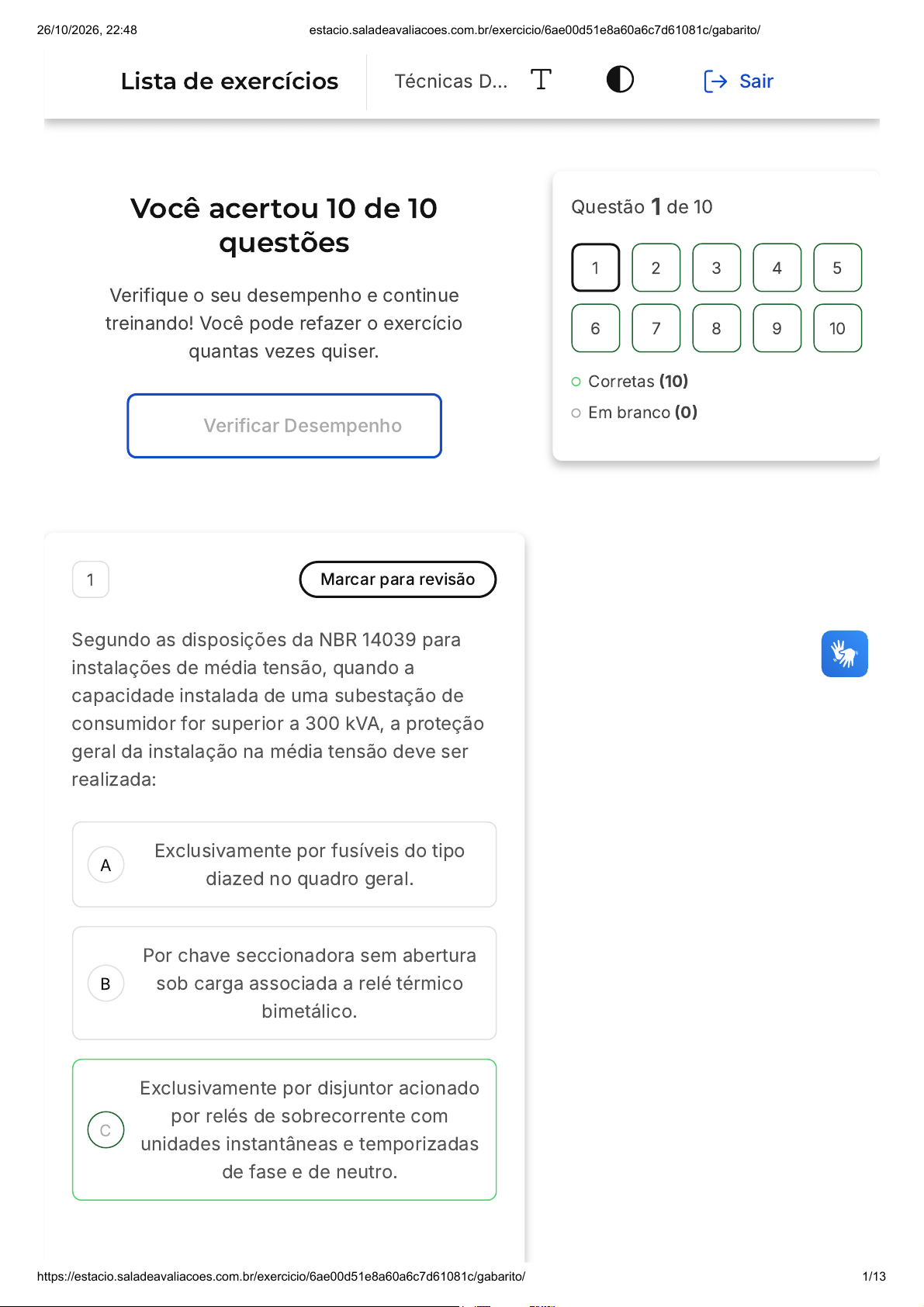

Você acertou 10 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
Segundo as disposições da NBR 14039 para
instalações de média tensão, quando a
capacidade instalada de uma subestação de
consumidor for superior a 300 kVA, a proteção
geral da instalação na média tensão deve ser
realizada:
Exclusivamente por fusíveis do tipo
diazed no quadro geral.
Por chave seccionadora sem abertura
sob carga associada a relé térmico
bimetálico.
Exclusivamente por disjuntor acionado
por relés de sobrecorrente com
unidades instantâneas e temporizadas
de fase e de neutro.
Questão 1 de 10
Corretas (10)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Técnicas D… Sair
26/10/2026, 22:48 estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/ 1/13
D
E
A
B
Por chaves fusíveis de expulsão do
tipo H sem necessidade de disjuntor.
Por dispositivos diferenciais residuais
(DR) tripolares instalados na média
tensão.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Para potências instaladas acima de 300
kVA, a NBR 14039 exige que a proteção
geral da entrada de média tensão seja feita
exclusivamente por disjuntor operado por
relés secundários que contenham unidades
instantâneas e temporizadas tanto para as
fases quanto para o neutro.
2 Marcar para revisão
(Metrô-DF- Técnico em Eletrotécnica - Banca
IADES -2014)
Quanto ao ohmímetro e ao amperímetro, é
correto afirmar que eles são instrumentos
utilizados, respectivamente, para medição de:
Resistência elétrica e tensão elétrica.
Tensão elétrica e potência elétrica.
26/10/2026, 22:48 estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/ 2/13
C
D
E
Corrente elétrica e potência elétrica.
Resistência elétrica e corrente elétrica.
Potência elétrica e corrente elétrica.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O ohmímetro é um instrumento utilizado
para medir a resistência elétrica, enquanto
o amperímetro é usado para medir a
corrente elétrica. Portanto, a alternativa
correta é a "D", que afirma que o
ohmímetro e o amperímetro são usados,
respectivamente, para medir a resistência
elétrica e a corrente elétrica.
3 Marcar para revisão
Em redes de distribuição primária de média
tensão, as chaves fusíveis utilizam elos fusíveis
que se diferenciam pela sua velocidade de
atuação. Os elos fusíveis classificados como
rápidos, lentos e muito lentos são identificados,
respectivamente, pelas letras:
26/10/2026, 22:48 estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/ 3/13
A
B
C
D
E
K, T e H.
A, B e C.
NH, DIAZED e D.
X, Y e Z.
R, S e T.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Conforme as normas técnicas para redes
de distribuição, os elos fusíveis de
expulsão são padronizados nas curvas de
atuação: tipo K (rápidos), tipo T (lentos) e
tipo H (muito lentos, indicados para evitar
atuação indevida por correntes de inrush
de transformadores).
4 Marcar para revisão
(Defensoria Pública do Estado de São Paulo-
Engenheiro Eletricista - FCC -2013)
Em muitas aplicações, existe a necessidade de
se controlar a velocidade ou torque de motores
elétricos, tipo motor elétrico de indução
26/10/2026, 22:48 estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/ 4/13
A
B
C
D
E
trifásico. Um equipamento eletrônico de
potência, próprio para essa tarefa é o:
CLP.
Conversor de frequência.
Soft starter.
Filtro ressonante.
IGBT.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O equipamento eletrônico de potência que
é adequado para controlar a velocidade ou
torque de motores elétricos, como o motor
elétrico de indução trifásico, é o conversor
de frequência. Este dispositivo é capaz de
variar a frequência da tensão de
alimentação do motor, permitindo assim o
controle da velocidade e do torque.
Portanto, a alternativa correta é a B:
Conversor de frequência.
5 Marcar para revisão
26/10/2026, 22:48 estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/ 5/13
A
B
C
D
E
Durante a montagem e manutenção de quadros
elétricos residenciais e industriais, o
profissional eletricista utiliza diversas
ferramentas manuais. Entre elas, o instrumento
especificamente projetado para remover o
isolamento da extremidade dos condutores sem
danificar o núcleo metálico, ajustando-se à
seção transversal do cabo, é o:
Alicate de pressão.
Alicate de eixo móvel.
Alicate universal.
Alicate desencapador de fios.
Alicate de bico redondo.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O alicate desencapador de fios é a
ferramenta projetada especificamente para
retirar a camada isolante dos condutores
elétricos de forma precisa, permitindo a
regulagem da abertura de suas lâminas
conforme a seção transversal do fio sem
ferir ou cortar o metal condutor.
26/10/2026, 22:48 estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/ 6/13
A
B
C
D
E
6 Marcar para revisão
(Universidade Federal do Pará - Engenharia
Elétrica- CEPS - 2014)
O dispositivo fusível é um dispositivo de
proteção contra sobrecorrente. Diferentemente
do disjuntor, ele possui elemento consumível
sempre que esse dispositivo atua. É correto
afirmar, segundo as normas, a respeito dos
fusíveis e seus elementos que:
O porta-fusível é a parte fixa do
dispositivo onde é instalado o
elemento fusível.
O indicador, também chamado
elemento percussor, oferece indicação
visível de que o fusível atuou.
O fusível opera somente para proteção
contra curto-circuito.
Todos os tipos de fusíveis descritos
pelas normas são limitadores, ou seja,
limitam a corrente a um valor
significativamente mais baixo que o
valor da crista da onda da corrente
presumida.
Os fusíveis chamados NH são de
contatos cilíndricos.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
26/10/2026, 22:48 estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/ 7/13
A
B
C
D
E
Gabarito Comentado
A alternativa correta é a B, que afirma que
o indicador, também chamado de elemento
percussor, oferece uma indicação visível
de que o fusível atuou. Isso significa que,
quando o fusível é acionado devido a uma
sobrecorrente, o elemento percussor é
ativado, fornecendo uma indicação visual
de que o fusível foi acionado e precisa ser
substituído. Esta é uma característica
importante dos fusíveis, pois permite uma
rápida identificação e resolução do
problema.
7 Marcar para revisão
(Companhia de Águas e Esgoto do Estado de
Rondônia - Engenharia Elétrica - FUNCAB,
2012)
O equipamento destinado a interromper, de
modo visível, a continuidade metálica de um
determinado circuito é:
O relé de ação direta.
A chave seccionadora primária.
O disjuntor de potência.
O fusível limitador de corrente.
A bucha de passagem para uso
externo-interno.
26/10/2026, 22:48 estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/https://estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/ 8/13
A
B
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A chave seccionadora primária é o
equipamento que interrompe, de maneira
visível, a continuidade metálica de um
circuito. Ela é utilizada para isolar seções
de um sistema elétrico, permitindo que os
trabalhos de manutenção sejam realizados
com segurança. Diferentemente de outros
dispositivos, como o disjuntor de potência
ou o fusível limitador de corrente, a chave
seccionadora não é projetada para
interromper uma corrente de curto-circuito
ou de carga, mas sim para garantir uma
separação visível entre as partes isoladas e
energizadas do sistema. Portanto, a
alternativa correta é a B.
8 Marcar para revisão
Dispositivo de proteção caracterizado por uma
curva tempo x corrente, em que o disparo
instantâneo ocorre somente quando a corrente
do circuito atinge entre 10 a 20 vezes. Seu valor
nominal é:
Disjuntor termomagnético tipo B.
Disjuntor termomagnético tipo D.
26/10/2026, 22:48 estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/ 9/13
C
D
E
Disjuntor diferencial residual tipo C.
Fusível NEOZED tipo A.
Fusível DIAZED tipo B.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O dispositivo de proteção descrito no
enunciado é o Disjuntor termomagnético
tipo D. Este tipo de disjuntor é
caracterizado por uma curva tempo x
corrente, onde o disparo instantâneo
ocorre somente quando a corrente do
circuito atinge entre 10 a 20 vezes o valor
nominal. Portanto, a alternativa correta é a
letra B.
9 Marcar para revisão
(FGV/2013) A chave estrela-delta para a partida
de motores trifásicos alterna a configuração
dos enrolamentos desses motores a fim de
diminuir a corrente de partida. Para um dado
motor, a corrente de partida é oito vezes a
corrente nominal. Sabendo-se que essa
corrente de partida é igual a I, pode-se dizer
que, na configuração delta, a corrente nominal
será igual a:
26/10/2026, 22:48 estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/ 10/13
A
B
C
D
E
( ×I)/8√3
×I√3
I/8
I
1/√3
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Para entender a resposta correta, é
importante compreender o funcionamento
da chave estrela-delta em motores
trifásicos. A chave alterna a configuração
dos enrolamentos do motor para reduzir a
corrente de partida. No enunciado, é dito
que a corrente de partida é oito vezes a
corrente nominal e que essa corrente de
partida é igual a I.
Na configuração delta, a corrente de
partida é igual a raiz de 3 vezes I. Portanto,
para encontrar a corrente nominal (In),
dividimos a corrente de partida em delta
por 8. Isso nos dá a seguinte equação: In =
(raiz(3)*I)/8.
26/10/2026, 22:48 estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/ 11/13
A
B
C
D
E
Portanto, na configuração delta, a corrente
nominal será igual a ( ×I)/8, que é a
alternativa A.
√3
10 Marcar para revisão
(Tribunal Regional Federal 4 - Engenheiro
Eletricista - FCC-2012)
Os inversores de frequência são:
Dispositivos de proteção para evitar
aceleração excessiva durante a
partida de motores de corrente
contínua.
Dispositivos capazes de controlar a
velocidade e o torque de motores de
corrente alternada.
Usados, exclusivamente, para reduzir
a tensão inicial de partida de motores
de indução de pequeno e grande
porte.
Chaves estrela/triângulo, construídas
com SCR¿s e comandadas por
microprocessadores, programados por
meio de IHM.
Dispositivos que convertem a energia
contínua, armazenada em um banco
de baterias, em energia alternada,
geralmente 60 Hz. São também
conhecidos como no-breaks.
26/10/2026, 22:48 estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/ 12/13
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Os inversores de frequência são
dispositivos que têm a capacidade de
controlar a velocidade e o torque de
motores de corrente alternada. Eles fazem
isso ao converter a frequência da corrente
elétrica, permitindo assim um controle mais
preciso sobre o funcionamento do motor.
Portanto, a alternativa correta é a B:
"Dispositivos capazes de controlar a
velocidade e o torque de motores de
corrente alternada".
26/10/2026, 22:48 estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6ae00d51e8a60a6c7d61081c/gabarito/ 13/13
