1

Cálculo de ligações de madeira

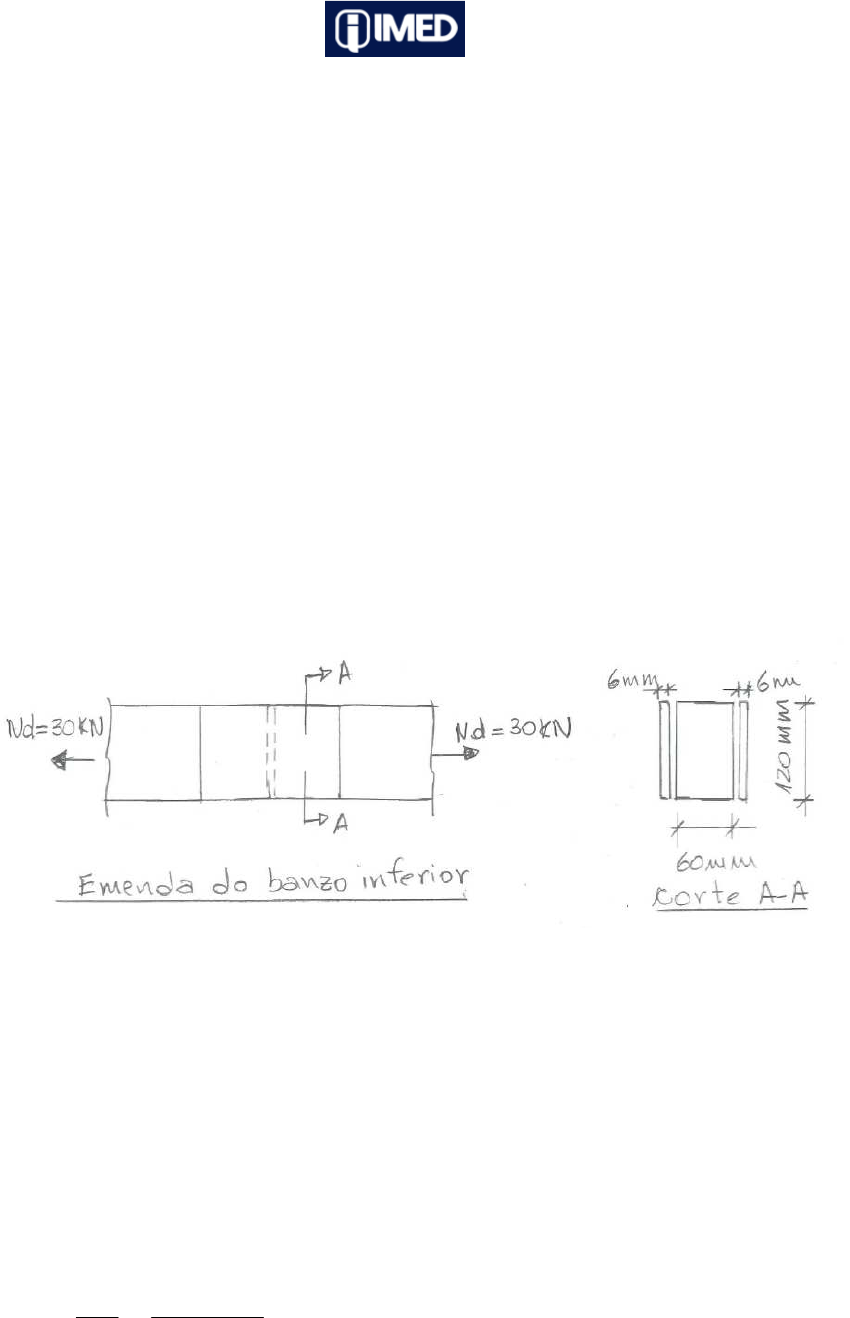

Exemplo 01:
Determinar o número de pinos de diâmetro de 10mm (3/8”)
necessários para efetuar a emenda do banzo inferior de uma treliça,
solicitada por um esforço normal de tração com valor de cálculo
igual a 30 KN. Considerar madeira classe D-60, Kmod = 0,56,
tração paralela as fibras e ligação com chapas metálicas de
espessura de 6mm.

Solução:
1.1 Resistência de cálculo ao escoamento do pino (fyd) – item
6.2.4 NBR 7190:2011
Valor característico da tensão de escoamento fyk:
Fyk = adotado de 250 Mpa = mínimo exigido pela Norma – item
6.2.4 tabela 18 NBR 7190:2011
2/27,22727,227
1,1
250
1,1
mmNMPaMPa
ff ykyd ====


FACULDADE MERIDIONAL IMED CURSO DE ENGENHARIA CIVIL
Disciplina: Estruturas de madeira Prof. Msc. Eng˚Marinês Silvani Novello

2

1.2 Resistência ao embutimento do pino (feo,d) – item 6.2.4 NBR
7190:2011
Parafuso com solicitação na direção paralela às fibras da madeira,
portanto, a resistência de cálculo ao embutimento (feo,d) será
considerada igual à resistência de cálculo à compressão paralela ás
fibras (fco,d) – item 5.2.6.1 NBR 7190:2011, tabela 9:
dcode ff ,,0 =
4,1
. mod,
.,,0
Kfff kcodcode == , item 5.2.6 NBR 7190:2011
fc,ok = madeira D60 = 60 Mpa – tabela 3 da NBR 7190:2011
γc = 1,4 conforme Tabela 9 da NBR 7190:2011
MPaff dcode 244,1
56,0.60
.,,0 ===

1.3 Resistência limite do pino ao embutimento da madeira ou a
flexão do parafuso – item 6.2.4 NBR 7190:2011
85,3
24
27,22725,125,1
,
lim === MPa
MPa
f
f
deo
yd
iteβ
A situação da emenda é correspondente a dois planos de corte
“banzo entre duas chapas metálicas”

FACULDADE MERIDIONAL IMED CURSO DE ENGENHARIA CIVIL
Disciplina: Estruturas de madeira Prof. Msc. Eng˚Marinês Silvani Novello

3


 Então: onded
t
,=β

t = espessura da madeira
d = diâmetro do pino (dado no exercício = 10mm)
Neste caso o banzo tem 60mm de espessura, então adotaremos
30mm para cada lado.
3
10
30
==
mm
mmβ

Embutimento da madeira:
β ≤ βlimite 3 < 3,85 OK,

Flexão do parafuso:
β > βlimite 3 < 3,85
β < βlimite , para embutimento da madeira, então essa é a situação
crítica, portanto a resistência do pino por plano de corte “R vd,1”
será:


FACULDADE MERIDIONAL IMED CURSO DE ENGENHARIA CIVIL
Disciplina: Estruturas de madeira Prof. Msc. Eng˚Marinês Silvani Novello

4

1.4 Resistência do pino por um plano de corte – item 6.2.4 NBR
7190:2011
KNNmmNmmmmfdtR deoVd 6,33600/24.10.30.50,0...50,0 2,1, ====

1.5 Resistência do pino por dois planos de corte:
Como os dois lados são iguais da emenda:
KNNNRVd 2,772002.36002, ===

1.6 Cálculo da quantidade de pinos:
pinos
KN
KN
R
N
n
Vd
dt
pinos 62,42,7
30
2,
≅===

pinos
1.7 Esquema de detalhamento da ligação
Para fazer o esquema deve-se adotar os espaçamentos mínimos
exigidos pela Norma - item 6.5.1 NBR 7190:2011

FACULDADE MERIDIONAL IMED CURSO DE ENGENHARIA CIVIL
Disciplina: Estruturas de madeira Prof. Msc. Eng˚Marinês Silvani Novello

5


mmd
mmd
mmd
mmrd
Distâncias
7010.77
4010.44
3010.33
1510.5,1,1
:
==
==
==
==




Espaçamentos mínimos:
• Entre centros de dois pinoss situados em duas linhas paralelas
à direção das fibras, medido perpendicularmente ás fibras =
3d;
• Do centro de qualquer pinos à borda lateral da peça medido
perpendicularmente às fibras, quando o esforço transmitido

FACULDADE MERIDIONAL IMED CURSO DE ENGENHARIA CIVIL
Disciplina: Estruturas de madeira Prof. Msc. Eng˚Marinês Silvani Novello

6

for paralelo às fibras ou normal as fibras, do lado onde atuam
tensões de tração normal = 1,5d
• Do centro do último pino à extremidade de peças tracionadas
= 7d
• Entre os centros de dois pino em uma mesma linha paralela à
direção das fibras = 4d
• Espessura da chapa – adotado 6mm. Sua verificação deve ser
feita em acordo com as especificações da NBR 8800:2008.

Exemplo 02:
Calcular a ligação do detalhe abaixo considerando pino com
solicitação paralela as fibras e:
• Pino fyd = 250Mpa, diâmetro de 12,70mm, fco,d = 20Mpa
• Ndt = 73,2 KN do banzo inferior para as talas laterais e
interna de madeira
• Ndc = 80,8 KN do banzo superior para as talas, pino com 4
planos de corte.
Verificar a quantidade de pino necessários.

FACULDADE MERIDIONAL IMED CURSO DE ENGENHARIA CIVIL
Disciplina: Estruturas de madeira Prof. Msc. Eng˚Marinês Silvani Novello

7






Solução:
Transferência da força Ndt = 73,2 KN do banzo para as talas laterais
e interna de madeira.

FACULDADE MERIDIONAL IMED CURSO DE ENGENHARIA CIVIL
Disciplina: Estruturas de madeira Prof. Msc. Eng˚Marinês Silvani Novello

8


2.1 Cálculo da resistência limite ao embutimento:
t mínimo = 100/2 = 50mm ou 75/2 = 37,5mm
Adotar o menor = 37,5mm
Conforme item 6.2.4 NBR 7190:2011
95,2
70,12
5,37
===
mm
mm
d
tβ


Resistência ao escoamento do pino (fyd) – item 6.2.4 NBR
7190:2011
Valor característico da tensão de escoamento fyk:
Fyk = adotado de 250 Mpa = mínimo exigido pela Norma – item
6.2.4 tabela 18 NBR 7190:2011
2/27,22727,227
1,1
250
1,1
mmNMPaMPa
ff ykyd ====
Parafuso solicitado na direção paralela às fibras da madeira,
portanto, a resistência de cálculo ao embutimento (feo,d) será

FACULDADE MERIDIONAL IMED CURSO DE ENGENHARIA CIVIL
Disciplina: Estruturas de madeira Prof. Msc. Eng˚Marinês Silvani Novello

9

considerada igual à resistência de cálculo à compressão paralela ás
fibras (fco,d) – item 5.2.6.1 NBR 7190:2011, tabela 9:
MPaff dcode 20,,0 == (resistência informada no exercício, não
sendo necessário calcular).
13,4
20
27,22725,125,1
,
lim === MPa
MPa
f
f
deo
yd
iteβ
itelimββ < 13,495,2 < Ok, essa é a situação crítica, não
sendo necessário verificar a flexão do pino (β > βlimite ), Não pois
 2,95 < 4,13





Então, A situação da emenda é correspondente a 4 planos de corte


2.2 Resistência do pino por um plano de corte – item 6.2.4 NBR
7190:2011

FACULDADE MERIDIONAL IMED CURSO DE ENGENHARIA CIVIL
Disciplina: Estruturas de madeira Prof. Msc. Eng˚Marinês Silvani Novello

10

KNNmmNmmmmfdtR deoVd 76,450,4762/20.7,12.5,37.50,0...50,0 2,1, ====

Como são 4 planos de corte:
KNNNRVd 05,19190504.50,47624, ===

2.3 Cálculo da quantidade de pinos:
pinos
N
N
R
N
n
Vd
dt
pinos 484,319050
73200
4,
≅===

Para ter ligação simétrica utilizaremos 4 parafusos

2.4 Transferência da força Ndc = 80,8 KN do banzo superior para
as talas com pinos ϕ 12,7mm.
Nesse caso temos um o banzo inclinado, então:
A resistência da madeira ao embutimento em uma direção
qualquer, inclinada de um ângulo α em relação as fibras, é
calculada pela equação de Hankinson, com base nas resistências
nas direções paralela e normal (perpendicular) as fibras, sendo:
ααα .cos
.
2
,90
2
,
,90.,
,
dedeo
dedeo
de fsenf
fff
+
=

Conforme tabela 9 e tabela 10 NBR 7190:2011
deodco fMPaf ,, 20 ==
edcode ff α..25,0 ,,90 =
αe = tabela 10 NBR 7190:2011 para o pino de ϕ 12,70mm.

FACULDADE MERIDIONAL IMED CURSO DE ENGENHARIA CIVIL
Disciplina: Estruturas de madeira Prof. Msc. Eng˚Marinês Silvani Novello11

MPaMPaf de 4,868,1.20.25,0,90 ==
MPa
senMPa
MPaMPaf de 81,15
º26.cos40,8º26.20
4,8.20
22, =+
=α
t mínimo = 100/2 = 50mm ou 75/2 = 37,5mm
Adotar o menor = 37,5mm
95,2
70,12
5,37
===
mm
mm
d
tβ


Resistência de cálculo ao escoamento: “fyd”
2/27,22727,227
1,1
250
1,1
mmNMPaMPa
ff ykyd ====
64,4
81,15
27,22725,125,1
,
lim === MPa
MPa
f
f
de
yd
ite
α
β

itelimββ < 64,495,2 < Ok, essa é a situação crítica, não
sendo necessário verificar a flexão do pino (β > βlimite ), Não pois
 2,95 < 4,64


FACULDADE MERIDIONAL IMED CURSO DE ENGENHARIA CIVIL
Disciplina: Estruturas de madeira Prof. Msc. Eng˚Marinês Silvani Novello

12

2.5 Resistência do parafuso por um plano de corte – item 6.2.4
NBR 7190:2011
deVd fdtR ,1, ...50,0 α=
KNNmmNmmmmRVd 76,377,3764/81,15.70,12.5,37.50,0 21, ===
Como são 4 planos de corte:
KNNNRVd 06,1508,150594.77,37644, ===

2.6 Cálculo da quantidade de parafusos:
pinos
N
N
R
N
n
Vd
dt
pinos 637,508,15059
80800
4,
≅===
.
Para ter ligação simétrica utilizaremos 6 pinos

2.7 Esquema de detalhamento da ligação
Para fazer o esquema deve-se adotar os espaçamentos mínimos
exigidos pela Norma - item 6.5.1 NBR 7190:2011





Espaçamentos mínimos:
• Entre centros de dois pinos situados em duas linhas paralelas
à direção das fibras, medido perpendicularmente ás fibras =
3d = 3.12,70 = 38,10 (adotado 50mm)

FACULDADE MERIDIONAL IMED CURSO DE ENGENHARIA CIVIL
Disciplina: Estruturas de madeira Prof. Msc. Eng˚Marinês Silvani Novello

13

• Do centro de qualquer pinos à borda lateral da peça medido
perpendicularmente às fibras, quando o esforço transmitido
for paralelo às fibras ou normal as fibras, do lado onde atuam
tensões de tração normal = 1,5d = 1,5.12,70 = 19,05 (adotado
50mm) e (25mm)
• Entre os centros de dois pinos em uma mesma linha paralela
à direção das fibras = 4d = 4.12,70 = 50,8 (adotado 50mm).
• Do centro do último pino à extremidade de peças tracionadas
= 7d = 7.12,70 = 88,9mm (adotado 90mm).
• Espessura da chapa. Sua verificação deve ser feita em acordo
com as especificações da NBR 8800:2008.



2.8 Verificação da área líquida:
Considerando furos com 0,5mm de folga no banzo inferior:

FACULDADE MERIDIONAL IMED CURSO DE ENGENHARIA CIVIL
Disciplina: Estruturas de madeira Prof. Msc. Eng˚Marinês Silvani Novello

14

Ag = área bruta da seção transversal: temos 02 banzos inferiores de
75x150mm.
Na altura de 150mm temos duas linhas de furos de 12,70mm que
reduz a área da seção transversal do banzo.
Então:
Ag = b.h = 75.150mm = 11250mm2 x 2 = 22500mm2
An = área líquida considerando 0,50mm de folga do furo/ parafuso
An = 2.75 [150-2.(12,7+0,5)]=18540mm2
An > 0,70Ag 18540 > 0,70.22500 18540 > 17750, OK
70% de Ag pela resistência média à compressão e tração da
madeira ser 70% da resistência normal da classe /tipo de madeira
decorrente dos coeficientes de modificação (Kmod1, Kmod2,
Kmod3) referente umidade, qualidade, carregamento, etc..



Exemplo 03- Para resolver
Calcular a ligação do detalhe abaixo considerando:
• Pinos fyk = 250Mpa de ϕ = 12,70mm, madeira com fcod =
20Mpa
• Ndt = 29,2 KN da diagonal D1 para o banzo superior S1.
• Verificar a quantidade de parafusos

FACULDADE MERIDIONAL IMED CURSO DE ENGENHARIA CIVIL
Disciplina: Estruturas de madeira Prof. Msc. Eng˚Marinês Silvani Novello

15
