Resumo: Nos sistemas de acesso sem fio um novo conceito é
utilizado nos mais novos e modernos sistemas de comunicações.
Trata-se de um conceito que utiliza múltiplas antenas receptoras e
transmissoras, chamado MIMO (Multiple-input Multiple-output).
Com essa nova técnica de acesso, pode-se melhorar a capacidade
em termos de taxa de transmissão e confiabilidade do sistema.
Nesse artigo serão evidenciados os princípios básicos do novo
conceito MIMO, abordando suas diferenças em relação aos
sistemas que usamos hoje e mostrando suas vantagens de forma
clara e objetiva. Também serão abordados exemplos de utilização
do MIMO, como a tecnologia LTE.

Palavras Chave: MIMO, sistemas MIMO, Tecnologia MIMO,
Propagação, Canal de Comunicação, Diversidade, LTE,
Comunicações Móveis.
I. INTRODUÇÃO
As comunicações móveis estão em constante evolução,
havendo uma grande rotatividade de novas ferramentas e
tecnologias no mercado.
Essa evolução promove um alto impacto na sociedade, que
se torna dependente das novas tecnologias. Com a difusão das
redes móveis, têm-se um aumento significativo da necessidade
de dispositivos de comunicação sem fio de alto desempenho.
Desta forma, surgem novas técnicas para suportar a crescente
demanda, com o objetivo de prover acesso com altas taxas de
download e upload aos usuários. [1]
Para entender o contexto das comunicações móveis, faz-se
necessário entender os primeiros sistemas criados para este
fim. A primeira geração (1G) de telefonia móvel é
caracterizada por sua transmissão analógica e com ênfase em
serviços de voz. Na segunda geração (2G) ocorreu a mudança
para transmissão digital, porém o foco continua em serviços de
voz. Já a terceira geração (3G) apresenta um novo conceito de
serviços com foco em dados e não somente em voz como nas
gerações anteriores. Assim há uma rede com múltiplos
serviços. A quarta geração (4G) foca em transmissão
totalmente por pacotes, um sistema baseado completamente
em IP e com ênfase em altas taxas de transmissão para
suportar os novos serviços multimídia. [22]

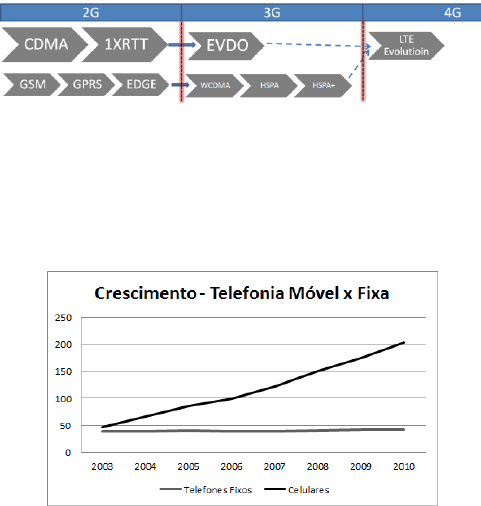

A Figura 1 mostra a evolução da telefonia móvel, além de
mostrar as tecnologias presentes na rede para cada geração,
desde (2G) a (4G), tais como: CDMA (Code Division Multiple
Access), GSM (Global System for Mobile Communications),

1 Trabalho de Conclusão de Curso apresentado ao Instituto Nacional de
Telecomunicações, como parte dos requisitos para a obtenção do Certificado
de Pós-Graduação em Engenharia de Redes e Sistemas de Telecomunicações.
Orientador: Prof. Dr. Rausley A. A. de Souza (rausleyaas@gmail.com).
Trabalho aprovado em Outubro de 2011.
GPRS (General packet radio service), EDGE (Enhanced Data
rates for GSM Evolution), EVDO (Evolution-Data
Optimized), WCDMA (Wide-Band Code-Division Multiple
Access) e HSPA (High Speed Packet Access). [1]


Fig. 1. Evolução dos sistemas celulares.
No Brasil os serviços de telecomunicações devem crescer
6% ao ano até 2012, de acordo com a IDC, empresa de
consultoria especializada no mercado de telecomunicações. [2]
A Figura 2 apresenta o crescimento da telefonia móvel e,
consequentemente, a exigência de novas técnicas. [3]


Fig. 2. Telefonia Móvel x Fixa.
Com as constantes mudanças no mercado das
telecomunicações existe grande necessidade de
desenvolvimento de novas técnicas relacionadas aos sistemas
celulares, visto que a cada evolução da rede aumenta
significantemente a demanda por novos serviços, tais como:
Internet, televisão de alta definição e serviços de multimídia.
Assim, para uma rede com suporte a múltiplos serviços, há um
aumento da necessidade de maior largura de banda e maior
flexibilidade de transmissão.
Altas taxas de transmissão requerem maior largura de banda
que pode ser obtida através de redes cabeadas. No entanto, tais
taxas parecem ser inatingíveis nas redes sem fio devido às
limitações do espectro de radiofrequência, considerando
também as condições adversas de propagação em redes sem
fio, o que torna um imenso desafio que envolve uma série de
dificuldades a serem resolvidas.
Dentre as dificuldades presentes nas comunicações sem fio
há dois grandes desafios a serem solucionados: o
desvanecimento e a interferência. Segundo Shannon [4], para
aumentar a capacidade de um canal é necessário aumentar a
largura de banda de transmissão ou então a relação sinal ruído.
Sistema MIMO
1

Carlos Alberto Martins Júnior

A partir da utilização do sistema MIMO pode-se aumentar a
taxa de transmissão e a confiabilidade do sistema de
comunicação, como será mostrado posteriormente. Sendo
assim pode-se dizer que o sistema MIMO traz muitos
benefícios.
Nos últimos anos, existe um intenso estudo de técnicas de
camada física que podem trazer melhorias em termos de taxa
de transmissão e qualidade dos enlaces. Dentre estes estudos
nasceu o sistema com múltiplas antenas de transmissão e
recepção que é denominado MIMO (Multiple-input Multiple-
output).
Sendo assim, pode-se entender que sistemas com múltiplas
antenas são apontados como uma das soluções para o aumento
da capacidade dos sistemas sem fio. Este artigo apresenta uma
visão geral sobre o sistema MIMO, além dos benefícios e
desvantagens do mesmo.
II. SISTEMA MIMO
Os sistemas de comunicações sem fio tradicionais utilizam
apenas uma antena tanto na transmissão quanto na recepção,
conhecido como sistemas SISO (Single-input Single-output),
permitindo a exploração dos domínios do tempo, da frequência
e da codificação. Porém com o aumento de serviços
multimídia é necessário aumentar a taxa de transmissão de
dados e garantir maior confiabilidade aos sistemas.
Assim, uma das dificuldades dos sistemas sem fio atuais
para prover altas taxas é o aumento da largura de banda, que é
uma questão complexa por diversos motivos, tais como a
limitação do espectro de frequência e a necessidade de maior
potência de transmissão. Esses pontos não são fáceis de
solucionar devido a limitações de hardware dos dispositivos
móveis e dos limites de potência e espectro definidos pelos
órgãos regulatórios, como a ANATEL (Agência Nacional de
Telecomunicações).
A técnica de utilizar múltiplas antenas no sistema de enlace
sem fio permite descrever os sistemas SIMO (Single-input
Multiple-output), MISO (Multiple-input Single-output), e
MIMO (Multiple-input Multiple-output).
O sistema SISO mostrado na Figura 3(a) utiliza apenas uma
antena na recepção/transmissão, o SIMO mostrado na Figura
3(b) utiliza uma antena na transmissão e múltiplas antenas na
recepção, o sistema MISO mostrado na Figura 3(c) utiliza
múltiplas antenas na transmissão e apenas uma antena na
recepção e o sistema MIMO mostrado na Figura 3(d) utiliza
múltiplas antenas na recepção/transmissão.
O sistema MIMO permite diferentes ganhos, combate o
desvanecimento e melhora a confiabilidade do sistema [6],
além de permitir o aumento das taxas de transmissão sem
precisar aumentar a potência de transmissão e a largura de
banda.


Fig. 3. Sistemas SISO, SIMO, MISO e MIMO.
A. CAPACIDADE DO CANAL
A tecnologia sem fio MIMO (Multiple-input Multiple-
output) provê um aumento significativo na capacidade do
sistema quando comparado ao SISO (Single-input Single-
output), usando a mesma potência de transmissão e a mesma
largura de banda. [6]
Antes de explanar sobre a capacidade do sistema MIMO, é
importante definir o que é um canal de comunicação. O canal
de comunicação é o meio físico no qual a informação é
transmitida, e este é de suma importância nos sistemas de
comunicação. Tal importânciafaz com que os projetos dos
sistemas de transmissão e recepção sejam desenvolvidos de
acordo com o canal em questão. [4]
A transmissão de sinais como os de telefonia fixa, telefonia
móvel e sinais de televisão, é realizada através de diversas
maneiras, tais como: via satélite, por cabo coaxial, por fibras
ópticas, via rádio enlaces terrestres, entre outros. Cada um
destes sistemas utiliza canais de comunicação distintos. Os
sistemas de comunicação podem ser modelados de forma
básica conforme a Figura 4. [4]



Fig. 4 – Elementos básicos de um sistema de comunicação

Como o canal é um componente chave de qualquer sistema
de comunicação, é de extrema importância compreender como
sua capacidade é determinada. A partir disto poderemos
demonstrar o aumento significativo na capacidade do canal
promovido pelo sistema MIMO.
Todo tipo de canal pode ser descrito como um modelo
matemático, desenvolvido por Shannon [4], conforme abaixo:








N
S
BC 1log2
 (1)


Onde
NS
 é a relação sinal ruído (SNR) e B é Banda e C
corresponde à máxima taxa de transmissão sem erros
suportada pelo canal.

Para aumentar a capacidade do canal sem aumentar a banda,
basta trabalhar a relação sinal ruído da forma desejada.

1) CAPACIDADE DO SISTEMA SISO

A capacidade de um canal depende diretamente da
quantidade de antenas na recepção e na transmissão. Para isso
um sistema dito SISO, mostrado na Figura 3(a), a capacidade
máxima descrita com base nas deduções de Shannon [5,6],
pode ser descrita por:

 





 1log||1log 2
2
2 Bh
N
P
BC TSISO
 (2)

Onde
N
 é a potência do ruído, B é a banda,
TP
é a potência
transmitida, h é a função de transferência do canal e  é a SNR
na antena receptora.

2) CAPACIDADE DO SISTEMA SIMO

Em um sistema SIMO, mostrado na Figura 3(b), temos
múltiplas antenas na recepção, portanto, pode-se dizer que
existe diversidade na recepção com
RN
 antenas. A capacidade
máxima desse sistema é dada por [5,6]:







 

RN
i
i
T
SIMO h
N
P
BC
1
2
2 ||1log
 (3)

Onde
ih
é o ganho do canal da antena de transmissão para a
antena de recepção i. Pode-se notar facilmente que em
SIMOC
basta aumentar o número de antenas na recepção para
um aumento na capacidade do canal de comunicação.

3) CAPACIDADE DO SISTEMA MISO

Em um sistema MISO, mostrado na Figura 3(c) temos
múltiplas antenas na transmissão, apresentando, portanto,
diversidade na transmissão com
TN
 antenas. Sendo assim, a
capacidade máxima desse sistema é dada por [5,6]:







 

RN
i
i
T
T
MISO h
NN
P
BC
1
2
2 ||1log
 (4)

Onde
ih
representa o ganho de canal de comunicação da
antena de transmissão i para a antena de recepção.
Através de (4) pode-se identificar com clareza que a razão
de
TT NP /
é a potência total transmitida pelo sistema, que é
igual ao caso de uma única antena.
Verifica-se também que com o aumento do número de
antenas transmissoras ocorre um aumento significativo na
capacidade do canal de comunicação.

4) CAPACIDADE DO SISTEMA MIMO

Considere um sistema MIMO com
RN
antenas de recepção e
TN
 antenas de transmissão, mostrado com a Figura 3(d), para
determinar a matriz de canal H e o vetor ruído n.
No sistema MIMO, um transmissor envia múltiplos fluxos
devido às múltiplas antenas de transmissão. Os fluxos de
transmissão passam por uma matriz de canal, que consiste em
n caminhos de acordo com o modelo do canal, conforme a
Figura 5, entre o transmissor e o receptor. Com isso, o receptor
recebe o sinal pelas múltiplas antenas de recepção e decodifica
o sinal recebido.

Fig. 5 - MIMO Modelo de canal

Com o modelo de canal da Figura 5 pode-se definir o sinal
recebido no domínio discreto como [7]:

nHxy 
 (5)

Onde y e x são vetores de transmissão e recepção,
respectivamente,
H
é a matriz de canal e
n
é o vetor ruído.
 Antes de determinar a capacidade do canal MIMO, deve-se
considerar a matriz
Q
 de covariância de vetor do sinal a
transmitir, que é dada por:

][ HssEQ 
 (6)

Onde,
[]E
representa a esperança matemática e H é a matriz
transconjugada da matriz do canal H.
 Desta forma pode-se dizer que um sistema MIMO com
TN
antenas de transmissão e
RN
antenas de recepção tem sua
capacidade dada por [6]:













 H
T
T
NMIMO HQH
NN
P
IBC
R
detlog2
 (7)

Onde
RN
I
é a matriz identidade de dimensão
RRxNN
, H é a
matriz do canal de dimensão
RRxNN
,
H
H
é a matriz
transconjugada do canal H e det (.) a função determinante.

III. VANTAGENS DO SISTEMA MIMO
Sabe-se que devido aos fenômenos físicos de difração,
reflexão e espelhamento, o sinal transmitido propaga por
diferentes trajetos, conforme ilustrado na Figura 6.
Na recepção há um ganho obtido a partir da combinação da
energia percebida nas antenas de recepção do sistema,
utilizando uma técnica chamada ganho de arranjo (técnica na
qual uma antena é composta por um grupo de elementos
radiantes iguais, alimentados e dispostos de maneira tal a se
obter uma combinação desejada de ganho / diagrama de
radiação), que possibilita o aumento da SNR.
Com a aplicação do ganho de arranjo as antenas percebem
diferentes sinais provenientes de vários trajetos, possivelmente
diferentes e independentes. Uma vez adequado o sinal em cada
antena receptora, consequentemente ocorre o aumento da
confiabilidade da transmissão.

Fig. 6 – Múltiplos percursos em sistemas de comunicação sem fio

No sistema proposto de acordo com a Figura 6 o ganho
pode ser definido em função do número de antenas receptoras
no sistema.
Tem-se, em um sistema com uma antena de recepção, ou
seja,
Nr1
, a Equação (8):

ynhxnxhy iiiii 
 (8)

Onde
hhi 
 representa o parâmetro do canal entre o
receptor e transmissor,
yyi 
corresponde ao sinal recebido,
xxi 
 corresponde ao sinal enviado, assumindo que os canais
estejam corretamente correlacionados.
A. Diversidade
Nos sistemas de comunicações sem fio os sinais recebidos
sofrem algumas alterações aleatórias. Essas alterações são
conhecidas como desvanecimento.
O objetivo das técnicas de diversidade é melhorar o sinal
recebido, para aumentar a confiabilidade do sistema de
comunicação.
Tais técnicas combatem os efeitos do desvanecimento,
sendo as mais conhecidas: diversidade espacial, diversidade
temporal, diversidade de frequência e diversidade de
polarização.

1) Diversidade Espacial

A técnica de diversidade espacial normalmente é empregada
para aumentar o ganho de confiabilidade do sistema.
Um canal MIMO pode ser comparado a N canais SISO
dispostos paralelamente, onde todos os canais SISO são
usados para melhorar o sistema de recuperação da informação
transmitida.
Nesta técnica de diversidade espacial a informação é
transmitida em realizações distintas do canal e é disposta de
forma a minimizar a probabilidade de erro do sistema na
recuperação da informação. [5]
Na diversidade espacial as antenas receptoras são
fisicamente separadas de forma que os sinais recebidos
estejam descorrelacionados, conforme a Figura 7.
Isso possibilita que o sinal enviado para as antenas
receptoras tenha diferentes formas de desvanecimentos. O
ganho resultanteda técnica será definido pelo produto entre o
número de antenas transmissoras e receptoras, cujo
desempenho ideal ocorre quando estão separadas por uma
distância de aproximadamente 38% do comprimento de onda.
[8]



Fig. 7 – Diversidade Espacial

2) Diversidade Temporal

Nesse tipo de diversidade, réplicas do sinal são enviadas em
diferentes instantes de tempo, sendo que o intervalo de
separação entre as réplicas do sinal deve ser superiores ao
tempo de coerência do canal para que os sinais não estejam
correlacionados, ou seja, provocando desvanecimentos
independentes entre as palavras-código. Desta forma, caso
ocorra um erro na recepção, existe outro sinal com diversidade
temporal em outro instante de tempo para ser utilizado. [21]

3) Diversidade de Frequência

A diversidade de frequência utiliza o mesmo princípio da
diversidade temporal, ou seja, réplicas da informação são
levadas por portadoras distintas e separadas em frequência por
um valor superior à largura de faixa como mostra a Figura 8,
para que o sinal não esteja correlacionado entre as réplicas
obtidas na recepção. Essa técnica se torna interessante quando
a banda de coerência do canal tem a largura equivalente à
largura de banda do sinal transmitido.
Analisando a Figura 8 visualiza-se que o sinal transmitido
por duas ou mais frequências separadas por certa largura de
banda f de tal forma que os dois sinais de diversidade
recebidos não estão correlacionados. Desta maneira, o sistema
de recepção poderá decidir qual sinal recebido é o menos
degradado e com isso tem-se aumento na confiabilidade do
sistema. [21]


Fig. 8 – Diversidade de Frequencia

4) Diversidade de Polarização

Nas comunicações sem fio as ondas eletromagnéticas
podem ser polarizadas de forma horizontal, vertical ou
circular, ou seja, adotando as polarizações na forma vertical e
horizontal, os sinais transmitidos com os campos
eletromagnéticos dessa forma produzem sinais não
correlacionados entre si.
Os sinais transmitidos usando antenas com diversidade de
polarização em ambos os extremos, transmissão e recepção ou
em ambas as antenas, proveem ganho de confiabilidade ao
sistema de comunicação, pois desta maneira o sistema de
recepção poderá decidir entre os sinais recebidos optando pelo
sinal menos degradado. [21]
A Figura 9 mostra a disposição das antenas utilizando a
diversidade de polarização.


Fig. 9– Diversidade de Polarização
B. Multiplexação Espacial
A Multiplexação Espacial (ME) busca uma visão diferente
das técnicas de diversidade citadas anteriormente, que visavam
aumentar confiabilidade do sistema. A ME busca aumentar a
taxa de transmissão do sistema. Como abordado
anteriormente, existem vários canais de comunicação SISO
paralelos formando um sistema MIMO, sendo assim, a ME
reutiliza os recursos de forma a viabilizar a transmissão de
elementos distintos no mesmo tempo e na mesma faixa de
frequência.
Basicamente, a multiplexação espacial pode ser dividida em
duas classes diferentes: multiplexação multiusuário, onde os
fluxos de dados transmitidos por diferentes antenas podem ser
recebidos por diferentes usuários, conforme a Figura 10(a); e
multiplexação usuário único, onde diferentes antenas
transmitem para apenas um único usuário, conforme a Figura
10(b).


Fig. 10 – (a) Multiusuário, (b) Único usuário.

Na multiplexação espacial o sinal que será transmitido é
dividido em feixes menores nos N canais SISO, formando
sinais totalmente independentes entre si e desta maneira
ocupando uma banda menor à que seria utilizada se o mesmo
sinal tivesse que ser enviado em um único canal.
As técnicas de multiplexação espacial nos permitem maiores
taxas de transmissão com a mesma banda, pois utilizam
múltiplas antenas presentes no sistema. Essas antenas
proporcionam diferentes canais de propagação, que podem ser
utilizados em paralelo conforme a Figura 11. [21]


Fig. 11 – Multiplexação MIMO.

Com a análise da estrutura da Figura 11 monta-se a matriz H
que é comparada a um fluxo x, onde
sHx 
.
 TNSSSS ...21
, (9)



















Rtt
R
NNN
N
HH
HH
H
...
.
.
.
...
1
111
,
(10)

Sendo assim:
 TNxxxX ...21
 (11)

De acordo com a Figura 11, supondo um sistema MIMO na
configuração
22x
(duas antenas na transmissão e duas antenas
na recepção) pode-se criar a matriz H (matriz do canal, onde é
possível identificar os caminhos de propagação criados pelas
múltiplas antenas do sistema).
 Dessa forma, é criado o fluxo de bits, que será
multiplexado e demultiplexado em dois sub-ramos, ou seja,
utiliza-se apenas a metade da taxa se comparada à de um
sistema SISO, onde a informação é transmitida
simultaneamente em cada antena de transmissão.
Agora podemos afirmar que um sistema MIMO, se
comparado a um sistema SISO, terá a informação transmitida
em duas antenas, em dois símbolos diferentes, no mesmo
instante no tempo. Sendo assim, é possível obter maior taxa de
transmissão.
IV. COMPARATIVO ENTRE GANHO DE DIVERSIDADE E GANHO
DE CAPACIDADE
O sistema MIMO é capaz de aumentar a confiabilidade com
as técnicas de diversidade e a capacidade do sistema com os
ganhos da multiplexação, tornando-se assim um sistema muito
robusto e confiável, sem qualquer incremento na largura de
banda e na potência de transmissão do sistema. Entretanto,
ainda não é possível obter o máximo do ganho de capacidade e

de confiabilidade simultaneamente, necessitando a escolha
entre estas duas vantagens de acordo com o sistema projetado.
Assim, existem muitos estudos a fim de conseguir combinar
a capacidade e a confiabilidade de forma a obter o máximo
ganho.
De acordo com Zheng e Tse [9], pode-se tratar o
compromisso entre a capacidade e a confiabilidade em um
sistema MIMO.
Para tratar o compromisso entre capacidade e
confiabilidade, basta relacionar o ganho de diversidade dado
por d(r) em função do ganho de capacidade designado por (r),
em que (
)min(,...,0 , RT NNr 
), onde
TN
 é o número de
antenas de transmissão e
RN
 o número de antenas na
recepção, sendo assim pode-se determinar a relação entre d(r)
e r, dada por [9]:

))(()( rNrNrd RT 
 (12)

A Figura 12 ilustra esse compromisso entre o ganho de
diversidade e o ganho de capacidade considerando a situação
onde todos os canais estão descorrelacionados. Analisando a
equação 12 constata-se que para a ausência de ganho de
capacidade do sistema, o MIMO mostra um ganho de
diversidade máximo de RT NN , tratando apenas do ganho de
capacidade este é dado pelo valor
)min( RT NN
. [9]
A equação 12 mostra também a dualidade entre os dois
ganhos. Para serviços de alta confiabilidade, como por
exemplo, transações bancárias, a ordem de diversidade será
considerada como prioridade em comparação ao ganho de
multiplexação. Entretanto, em sistemas que não necessitam de
tanta confiabilidade, como as WLANs domésticas,
desconsidera-se a ordem de diversidade, priorizando uma
maior multiplexação e aumentando a capacidade do sistema
MIMO, como mostra a Figura 12. [9]

Fig. 12 – Compromisso entre Diversidade e ganho de Capacidade
V. APLICAÇÕES
O sistema MIMO será cada vez mais usado em diversos
setores das telecomunicações. A grande maioria dos sistemas
que utilizam o MIMO ainda está em desenvolvimento e, em
alguns casos como o LTE, já estãosendo implantados.
Dentre todas as tecnologias que utilizam MIMO as
principais são: Wi-Fi - 802.11n (Wireless Fidelity), WiMAX -
802.16e (Worldwide Interoperability for Microwave Access), e
LTE (Long Term Evolution).
Com o uso do MIMO, o Wi-Fi - 802.11n será capaz de
alcançar altas taxas de transmissão (por volta de 100 Mbps).
Além disso, oferecerá maior alcance (por volta de 400 metros
em ambientes fechados). Outra vantagem é que o MIMO
mantém a compatibilidade com aparelhos de padrões
anteriores. [13]
Com o uso do MIMO na configuração 2x2 (duas antenas na
transmissão e duas antenas na recepção) combinada com a
diversidade espacial, o WiMAX - 802.16e, pode obter uma
maior eficiência na transmissão do sinal. [13]
O LTE (Long Term Evolution) é um padrão de redes de
comunicações móveis que está em fase de teste nas operadoras
no Brasil e já foi inserido nas redes de telecomunicações em
alguns países. [12]
A. MIMO-LTE
O LTE foi priorizado pelas operadoras por manter a
compatibilidade com o GSM (Global System for Mobile
Communications) e com o HSDPA (High Speed Downlink
Packet Access). Por isso, tem-se a expectativa de que será
muito utilizado, como mostra a Figura 13. Por isto o LTE será
o foco deste artigo como aplicação do sistema MIMO. [11,13]


Fig. 13 – Relação de aceitação dos Sistemas. [13]

 Com o LTE-MIMO tem-se alguns ganhos no sistema, tais
como: menor latência (diferença de tempo entre o início de um
evento e o momento em que seus efeitos tornam-se
perceptíveis), maior taxa de transmissão e maior eficiência
espectral (razão entre a taxa transmitida e a largura da banda
ocupada) [13].
O LTE é um projeto ambicioso do 3GPP (3rd Generation
Partnership Project) e é baseado fundamentalmente no
protocolo TCP/IP. Por isso, oferece uma redução da latência
[12]. A Figura 14 mostra como é muito menor a latência no
sistema LTE comparado a outras tecnologias celulares. [13]

Fig. 14 – Latência de diferentes tecnologias. [13]

 O LTE promete altas taxas de downlink e uplink, conforme
mostra a Tabela 1[13]:


Tabela 1 - Categorias de equipamentos LTE


A Tabela 1 mostra o ganho que o sistema MIMO
proporciona ao LTE. Verifica-se que utilizando LTE-MIMO
2x2 (duas antenas na transmissão e duas antenas na recepção)
tem-se 70 Mbps, já utilizando o LTE-MIMO 4x4 (quatro
antenas na transmissão e quatro antenas na recepção) tem-se
326 Mbps, ou seja, 4,65 vezes maior que a taxa da
configuração 2x2.
Para que o LTE consiga alcançar elevadas taxa de downlink
e uplink, como mostra a Tabela 1, é imprescindível empregar a
tecnologia MIMO, ou seja, fazer o uso de múltiplas antenas.
Para suprir o crescimento do consumo de múltiplos serviços
é extremamente importante ter ótima eficiência espectral. As
Figuras 15 e 16 mostram uma comparação entre a eficiência
espectral de diferentes tecnologias sem fio. [13]


Fig. 15 – Comparação da eficiência espectral de Downlink. [13]


Fig. 16 – Comparação da eficiência espectral de Uplink. [13]

A Figura 15 mostra a eficiência espectral de Downlink.
Pode-se verificar que o ganho de eficiência para o LTE
comparando as configurações (2x2 e 4x4) é de 1,6. A Figura
16 mostra a eficiência espectral de Uplink, que é 1,53 vezes
maior comparando as configurações (2x2 e 4x4).
B. MIMO-OFDM
Contudo, para entender porque a tecnologia LTE possui
esses ganhos apresentados, é importante entender o conceito
OFDM (Orthogonal Frequency Division Multiplexing) e
MIMO-OFDM.
O OFDM é uma técnica de modulação que utiliza a
multiplexação por divisão de tempo FDM (Frequency
Division Multiplexing), onde múltiplos sinais são enviados em
canais de frequência diferentes. [20]
Nos sistemas FDM as portadoras estão suficientemente
separadas para poderem ser recebidas utilizando filtros
convencionais e, por isso, permite-se transmitir vários sinais
ao mesmo tempo, dentro do mesmo espaço físico, onde cada
sinal possui uma banda espectral adequada e bem determinada.
[17]
OFDM é uma técnica de modulação onde múltiplas
portadoras são ajustadas para transmitir numa forma paralela,
resultando em altas taxas de transmissão, ou seja, a ideia
consiste em dividir os bits em diversos streams (fluxos de
dados de uma origem para um único receptor que é
encaminhado por um canal) de taxa menor que serão
transmitidos por subcanais paralelos. [20]
Nesse tipo de modulação podem-se transmitir altas taxas de
bits especialmente em ambientes de multi-percursos. A técnica
de modulação OFDM é do tipo multiportadora e divide as
sequências de dados em feixes paralelos de símbolos. Com
isso cada feixe de símbolos modula uma subportadora. [14,18]
Temos o sinal de acordo com a Figura 17, adotando um
pulso gerado na modulação QAM (Quadrature Amplitude
Modulation) da forma
)( fTSa
, onde
 
)(
sin
xSa
x
x

, com
cruzamentos de zeros em pontos múltiplos de 1/T sendo T a
duração de um símbolo QAM, mostrado na linda em azul da
Figura 17 [14,19]:


Fig. 17 – Espectro de um sinal QAM, com frequência 1/T.

Adotando um sistema OFDM, temos os sinais entre
subportadoras ortogonais conforme ilustra a Figura 18[14]:


Fig. 18 – Subportadoras de um sinal OFDM. [14]

Na Figura 19 pode-se verificar a diferença entre as
multiplexações FDM e OFDM, que é o espaçamento entre as
portadoras. No OFDM é menor, devido ao fato das portadoras
serem ortogonais entre si. [18]


Fig. 19 – Técnica de modulação FDM e OFDM. [18]

A técnica de modulação baseada no conceito de
multiplexação OFDM pode transformar o canal MIMO em um
conjunto de subcanais tendo assim a combinação da
modulação OFDM e MIMO chamado MIMO-OFDM que se
torna uma poderosa e muito atrativa técnica de acesso, sendo a
grande promessa dos sistemas de comunicação sem fio em
estudo.
As Figuras 20 e 21 apresentam um diagrama de blocos
simplificado de um sistema de transmissão e recepção do
MIMO-OFDM. [14,15]


Fig. 20 – Sistema simplificado de transmissão MIMO-OFDM. [14]

Na Figura 20 a primeira etapa de codificação de canal é
aquela na qual os feixes de dados da fonte passam por um
codificador FEC (Forward Error Correction). Posteriormente,
os bits de dados codificados são modulados digitalmente
sendo mapeados em uma constelação e depois irão para o
codificador MIMO, que irá definir qual antena corresponde ao
feixe de dados. [14,15]


Fig. 21 – Sistema simplificado de recepção MIMO-OFDM. [14]

Na Figura 21 as antenas recebem os símbolos, que passam
pela primeira etapa que é a sincronização nos domínios da
frequência e do tempo. Posteriormente, os símbolos OFDM
serão demultiplexados pela transformada direta de Fourier.
Em [15], é mostrada a estimativa de canais usando antenas
em conjunto com o OFDM. Em [14], percebe-se de forma
completa as diferentes abordagens da estimativa dos canais
MIMO-OFDM com várias simulações.
Em suma, o sistema MIMO está sendo usado nas
tecnologias mais recentes devido aos ganhos de desempenho
proporcionados, mostrados neste artigo.
VI. LIMITAÇÕES DO SISTEMA MIMO
Anteriormente foram mostradas as vantagens do sistema
MIMO, como ganho de capacidade e confiabilidade.
Entretanto, para alcançar os ganhos de capacidade ou
confiabilidade dos sistemas, foram consideradas situações
ideais.
Nos sistemas reais dificilmente conseguiremos alcançar
todos os ganhos mostrados no artigo e, desta forma, o sistema
deverá ser ajustado de acordo com as dificuldades encontradas
no projeto.
A multiplexação espacial, como uma solução convenienteem termos de ganho de capacidade, considerando a somatória
dos canais diversos independentes, também foi considerada em
uma situação ideal, porém em uma solução real apresenta
algumas dificuldades.
Para este caso é extremamente necessário que as antenas
estejam completamente descorrelacionadas, situação em que
na prática é de difícil exercício, pois hoje em dia os
dispositivos celulares são compactos, o que torna esta prática
complicada devido à falta de espaço físico.
Apesar do desenvolvimento de novas tecnologias de acesso
para aumentar o desempenho do sistema e a capacidade da
transferência de dados, um obstáculo para os dispositivos
móveis é a capacidade da bateria, visto que um sistema mais
robusto e com mais de uma antena precisa de mais energia
elétrica para trabalhar corretamente.
VII. CONCLUSÕES
 Desde a década passada os estudos sobre as técnicas de
acesso têm acontecido de forma intensa devido à crescente
demanda por serviços multimídia, mobilidade e serviços
multiusuários. Devido à mobilidade exigida pelos usuários,
atualmente as redes sem fio são atrativas, entretanto, as altas
taxas de transmissão de dados ainda estão disponíveis
principalmente nas redes cabeadas.

A demanda por altas taxas de dados requer maiores larguras
de banda, que não são obtidas devido às limitações do espectro
de frequência, junto às condições adversas de propagação sem
fio. Sendo assim, as redes de alta transmissão de dados sem fio
geram um imenso desafio que envolve uma série de problemas
a serem resolvidos.
O sistema MIMO apresenta as técnicas de multiplexação
espacial conforme citado no artigo com o objetivo de
maximizar a taxa de transmissão de dados através dos vários
canais SISO que formam o canal MIMO, como mostram
Zheng e Tse. [9]
Utilizando o sistema MIMO pode-se obter ganho de
capacidade, ganho de confiabilidade ou uma combinação de
ambos conforme mostram as Figuras 12, 14, 15 e 16 e a
Tabela.
Os sistemas MIMO são utilizados para solucionar grandes
problemas de transmissão sem fio devido às vantagens
mostradas nesse artigo. Com a combinação da técnica de
modulação OFDM e o MIMO, chamada de MIMO-OFDM,
pode-se verificar os ganhos dos novos sistemas de transmissão,
como o LTE.
O presente artigo mostrou como é disposta a configuração
das múltiplas antenas do sistema MIMO, suas principais
vantagens e desvantagens do sistema, apresentando também
onde está sendo usado o MIMO atualmente como foi mostrado
para a tecnologia LTE.
REFERÊNCIAS
[1] Teleco, Inteligencia em Telecomunicações, Seção Telefonia Celular.
(Agosto, 2011). Disponível: http://www.teleco.com.br/tecnocel.asp
[2] UOL, Folha.com Mercado de Telecom deve crescer 6% ao ano até 2012,
diz consultoria, VINICIUS AGUIARI, (Agosto, 2001). Disponível:
http://www1.folha.uol.com.br/folha/informatica/ult124u418886.shtml
[3] Teleco, Inteligência em Telecomunicações, Seção Telecomunicações,
(Agosto, 2001). Disponível: http://www.teleco.com.br/estatis.asp
[4] C. E. Shannon, "A Mathematical Theory of Communication," The Bell
System. Technical Journal, vol. 27, pp. 379-423 e 623-656, 1948.
[5] G. J. Foschini, and M. J. Gans, "On Limits of Wireless Communications
in a Fading Environment when Using Multiple Antennas, “Wireless
Personal Communications, vol.6, pp. 311-340, 1998”.
[6] D. Gesbert, M. Shafi, D. Shiu, P. J. Smith, and A. Naguib, "From
Theory to Pratice: An Overview of MIMO Space-Time Coded Wireless
Systems," IEEE Journal on Selected Areas On Communications, vol. 21.
[7] P. Almers, E. Bonek, A. Burr, N. Czink, M. Debbah, V. Degli-Esposti,
H. Hofstetter, P. Kyosti, D. Laurenson, G. Matz, A. F. Molisch, C.
Oestges, and H. Ozcelik, "Survey of Channel and Radio Propagation
Models for Wireless MIMO Systems," EURASIP Journal on Wireless
Communications and Networking, 2007.
[8] Morishita, H. desing and Analysis of Handset MIMO Antenna by Using
Folder Monopole Antennas. Departamento de Engenharia Elétrica e
Eletrônica, Academia de Defesa Nacional, Yokosuka, Japão, 2008.
[9] L. Zheng, and D. N. C. Tse, "Diversity and Multiplexing: A
Fundamental Tradeoff in Multiple-Antenna Channels," IEEE
Transactions on Information Theory, vol. 49, pp. 1073-1096, 2003.
[10] D. Tse and P. Viswanath, Fundamentals of Wireless Communication,
Cambridge University Press, 2005.
[11] LTE (Long Term Evolution), Instituto Politécnico da Guarda – Redes de
Computadores. Disponível em: http://lterc.wordpress.com/
[12] UMTS, HSDPA, HSUPA e LTE Engenharia de Computação e
Informação, Universidade Federal do Rio de Janeiro (UFRJ), (Agosto,
2011). Disponível em:
www.gta.ufrj.br/ensino/eel879/trabalhos_vf_2008_2/marden/LTE(Long
TermEvolution).html
[13] Transition to 4G, 3GPP Broadband Evolution to IMT-Advanced,
September 2010.
[14] A Técnica de Transmissão MIMO-OFDM, Ernesto Leite Pinto e
Claudio Penedo de Albuquerque, junho de 2002, pp. 3- 8.
[15] Li Y; SESHADRI, N; ARIYAVISITAKUL, S.; Channel Estimation for
OFDM System with Transmitter Diversity in Mobile Wireless Channels.
IEEE JSAC, vol. 17, pp. 460-480.
[16] STUBER, G L.;BARRY, J,; MCLAUGHLIN, S.; Li, Y. (G.); INGRAM,
M. A.; PRATT, T,; Broadband MIMO-OFDM Wireless
Communications. Proceedings of the IEEE, vol. 92, issue 2, pp 270-
294.
[17] Wikipédia, a enciclopédia livre. (Outubro, 2011). Disponível:
http://pt.wikipedia.org/wiki/FDM
[18] Projetos de rede, Seção Artigos. (Outubro, 2011). Disponível:
http://www.projetoderedes.com.br/artigos/artigo_multiplexacao_ortogon
al_por_divisao_de_frequencia.php
[19] Séries de Fourier, Notas de aula compiladas no dia 6 de Maio de 2003,
Computação, Engenharia Elétrica e Engenharia Civil. Professor Ulysses
Sodré, pp 6 -7.
[20] WPRASAD, R., e VAN NEE, R. – OFDM for Wireless Multimedia
Communications. Artech House, 2000.
[21] Haykin, S., “Communitcation Systems”, 3° Edition: John Wiley and
Sons, Inc.New York, 1994.
[22] Sistemas de Comunicação Móvel de Terceira Geração, Dayani Adionel
Guimarães, INATEL.

Carlos Alberto Martins Júnior, (carlos.inatel@gmail.com) nasceu em
Alfenas, MG, em 25 de Março de 1986. Atualmente está cursando a Pós-
graduação em Engenharia de Redes e Sistemas de Telecomunicações no
Instituto Nacional de Telecomunicações – INATEL. Possui o título:
Engenheiro Elétrico com ênfase em Telecomunicações no Instituto Nacional
de Telecomunicações – INATEL (dez 2009). De 2009 a 2011 trabalhou na
empresa Vivo, nos setores: O&M de comutação, Engenharia de Transmissão,
e Desempenho Core CS. Atualmente trabalha na empresa Oi, como Trainne
Expert, no setor de Desempenho de Rede.
