SIMULADO AV1 e AV2

Prévia do material em texto

1a Questão (Ref.: 201403741893)

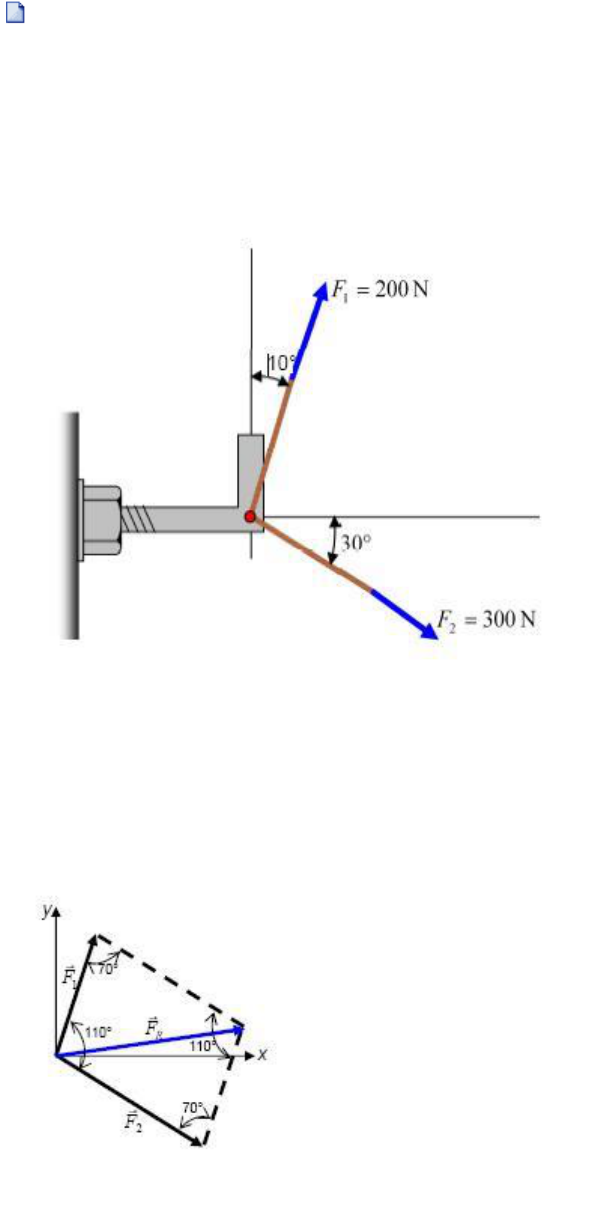

Determine o módulo e a direção da força resultante, do parafuso mostrado na
figura, sujeito a duas forças F1 e F2.



Sua Resposta: Fr = 298,25N teta = 9,06º


Compare com a sua resposta:






 3a Questão (Ref.: 201403830680) Pontos: 0,0 / 1,0
Em um determinado objeto o vetor força resultante é F = (-40, +20, +10)N e o seu vetor posição
é R = ( -3, +4, +6 ) m. Determine o vetor momento gerado por essa força.

 M = ( -210, -80, +100 ) Nm
 M = ( +80, +210, +100 ) Nm
 M = ( +100, -210, -80 ) Nm
 M = ( +80, +210, -100 ) Nm
 M = ( -80, -210, +100 ) Nm



 4a Questão (Ref.: 201403302050) Pontos: 1,0 / 1,0
Seja uma barra presa ao solo como mostra a figura. Determine o ângulo da força F que produzirá o
maior valor de momento o ponto O.


 45 graus
 135 graus
 60 graus
 90 graus
 0 graus



 5a Questão (Ref.: 201403830639) Pontos: 1,0 / 1,0
Em um determinado objeto a sua força resultante é F = 10N na direção ( +i ) e o vetor momento
gerado pela força resultante é M = ( 0, +50, 0)Nm. Determine o vetor posição responsável por gerar
este momento.

 R = ( +5, 0, +5) m
 R = ( +5, 0, 0) m
 R = ( 0, 0, +5) m
 R = ( 0, 0, -5) m
 R = ( 0, +5, 0) m



 6a Questão (Ref.: 201403830684) Pontos: 0,0 / 1,0
Em um determinado objeto a sua força resultante é F =10 N na direção ( -i ) e o módulo do seu
vetor posição é R = 2 m na direção ( +i ). Determine o vetor momento gerado por essa força.

 M = ( +20, 0, 0) Nm
 M = ( +10, +2, 0) Nm
 M = ( 0, +20, 0) Nm
 M = ( 0, 0, +20) Nm
 M = ( 0, 0, 0) Nm



 7a Questão (Ref.: 201403830695) Pontos: 1,0 / 1,0
Duas forças atuam em um determinado objeto F1 = ( +15, -10, +2) N e F2 = (
+15, -10, +2) N. Sendo o vetor posição da força resultante R = ( +10, +4, +8 ) m. Determine o vetor
momento gerado pela força resultante.

 M = ( 0, +200, -320 ) Nm
 M = ( -176, -200, +320 ) Nm
 M = ( +176, +200, -320 ) Nm
 M = ( +176, +200, 0) Nm
 M = ( 0, 0, 0 ) Nm



 8a Questão (Ref.: 201403830689) Pontos: 1,0 / 1,0
Em um determinado objeto a sua força resultante é F na direção ( i ) e o seu vetor posição é R na
direção ( k ). Determine o vetor momento gerado por essa força.

1. O vetor momento é igual ao vetor nulo;
2. O vetor momento será o produto da componente em x do vetor força resultante com
a componente em z do vetor posição;
3. O vetor momento terá a direção do eixo y no sentido positivo.

 todas as afirmativas estão erradas
 Somente as afirmativas 2 e 3 estão corretas
 Somente a afirmativa 2 esta correta
 Somente a afirmativa 3 esta correta
 Somente a afirmativa 1 esta correta



 9a Questão (Ref.: 201403208431) Pontos: 1,0 / 1,0
A haste está dobrada no plano x-y e tem raio de 3 metros. Se uma força de 80 N age em sua extremidade,
determine o momento desta força no ponto O.



 M = - 128 i + 128 j - 257 k (N.m)
 M = 400 i + 250 j + 790 k (N.m)
 M = 400 i + 220 j + 990 k (N.m)
 M = -160 i -120 j + 190 k (N.m)
 M = 181 i + 290 j + 200 k (N.m)



 10a Questão (Ref.: 201403309891) Pontos: 1,0 / 1,0
Um binário atua nos dentes da engrenagem mostrada na figura abaixo.
Calcule o momento do binário.


 M = 2,4 Nm.
 M = 0,24Nm.
 M = 24 Nm.
 M = 240 Nm.
 M - 2400 Nm.
 1a Questão (Ref.: 201403741898)

O parafuso tipo gancho da Figura abaixo está sujeito a duas forças F1 e F2. Determine a direção da
força resultante.



Sua Resposta: Fr² = 150² + 100² - 2 * 150 * 100 * Cos 115º Fr = 213N





 2a Questão (Ref.: 201403210476)

Duas forças atuam sobre o gancho mostrado na figura. Especifique os ângulos diretores
coordenados de F2, de modo que a força resultante FR atue ao longo do eixo y positivo e
tenha intensidade de 800N.



Sua Resposta: F1 = 212,2i + 150j -150k N Fr = F1 + F2 800j = 212,2i + 150j - 150k + F2 F2 = -212,2i
+ 650j + 150k N O módulo de F2² = 2012,2² + 650² + 150² F2 = 700N


Compare com a sua resposta:






 3a Questão (Ref.: 201403249636) Pontos: 1,0 / 1,0
Encontre uma força F vertical aplicada no ponto B que substitua o binário.



 300 N.
 400 N.
 800 N.
 500 N.
 600 N.



 4a Questão (Ref.: 201403830728) Pontos: 0,0 / 1,0
Um determinado objeto possui o módulo do vetor resultante F = +10 N, onde α = 60 º, β = 60º e γ =
90º são seus ângulos diretores coordenados referente aos eixos x, y, e z, respectivamente. Sendo o
vetor posição da força resultante R = ( +1, +4, +8 ) m. Determine o momento gerado pela força
resultante em relação ao eixo x.

 Mx = -15 Nm
 Mx = +10 Nm
 Mx = +40 Nm
 Mx = -40 Nm
 Mx = zero



 5a Questão (Ref.: 201403830697) Pontos: 1,0 / 1,0
Em um determinado objeto o vetor força resultante é F = ( -40, +20, +10 ) N e o seu vetor posição
é R = ( -3, +4, +6 ) m. Determine o momento dessa força em relação ao eixo x do plano cartesiano.

 Mx = +100 Nm
 Mx = -80 Nm
 Mx = -210 Nm
 Mx = zero
 Mx = +80 Nm



 6a Questão (Ref.: 201403208426) Pontos: 1,0 / 1,0
O guindaste tem uma haste extensora de 30 ft e pesa 800 lb aplicado no centro de massa G. Se o
máximo momento que pode ser desenvolvido pelo motor em A é de M = 20 (103) lb. Ft.
Determine a carga máxima W aplicada no centro de massa G¿ que pode ser levantado
quando teta for 30 graus.



 W = 366,2 lb
 W = 370 lb
 W = 508,5 lb
 W =5 18 lb
 W = 319 lb



 7a Questão (Ref.: 201403208398) Pontos: 1,0 / 1,0
Uma força de 80 N age no punho que corta o papel. Determine o momento criado por esta força
no pino O, se o ângulo teta for de 60 graus.



 MF = 58,5 N.m
 MF = 28,1 N.m
 MF = 27 N.m
 MF = 36,2 N.m
 MF = 18 N.m



 8a Questão (Ref.: 201403830701) Pontos: 1,0 / 1,0
Duas forças atuam em um determinado objeto F1 = ( +15, -10, +2 ) N e F2 = ( +15, -10, +2 ) N.
Sendo o vetor posição da força resultante R = ( +10, +4, +8 ) m. Determine o momento gerado pela
força resultante em relação ao eixo x.

 Mx = -320 Nm
 Mx = +200 Nm
 Mx = zero
 Mx = -176 Nm
 Mx = +176 Nm



 9a Questão (Ref.: 201403249611) Pontos: 1,0 / 1,0
Determine o Momento em A devido ao binário de forças.


 30 Nm
 40 Nm.
 20 Nm
 50 Nm.
 60 Nm.



 10a Questão (Ref.: 201403208435) Pontos: 1,0 / 1,0
Um momento de 4 N.m é aplicado pela a mão do operário. Determine o binário de forças F, que age na
mão do operário e, P que atua na ponta da chave de fenda.



 F = 97,8 N e P= 189N
 F = 197,8 N e P= 820N
 F = 97,8 N e P= 807N
 F = 133 N e P= 800N
 F = 197,8 N e P= 180N
 1a Questão (Ref.: 201403177616)

Com o auxílio de uma alavanca interfixa de 3m de comprimento e de peso desprezível, pretende-se
equilibrar horizontalmente um corpo de peso 400N, colocado numa das extremidades. Sabendo-se
que a força potente tem intensidade 80N, qual a localização do ponto de apoio?


Sua Resposta: direção da força resultante


Compare com a sua resposta: 2,5m


 3a Questão (Ref.: 201403836746) Pontos: 0,0 / 1,0
Duas forças de intensidades iguais, F1 = F2 = 87 N, possuem uma resultante igual a 150 N. Calcule,
aproximadamente, o ângulo entre asduas forças.

 30 º
 40 º
 20 º
 60 º
 50 º



 4a Questão (Ref.: 201403362815) Pontos: 1,0 / 1,0
Uma força de 50 kN, que atua sobre uma partícula, está sendo aplicada sobre uma partícula. Essa
força encontra-se no plano xy e a mesma faz um ângulo de 30º com o eixo y. Determine as
componentes desse vetor nos eixos x e y.

 Fx = 20,0 kN Fy = 30,0 kN
 Fx = 43,3 kN Fy = 25,0 kN
 Fx = 30,0 kN Fy = 20,0 kN
 Fx = -43,3 kN Fy = -30,0 kN
 Fx = 25,0 kN Fy = 43,3 kN



 5a Questão (Ref.: 201403836719) Pontos: 1,0 / 1,0
Dois vetores situados um no eixo x e outro no eixo y forma entre si um ângulo de 600. Determine as
intensidades desses vetores sabendo que o vetor resultante entre eles é igual a 200 N.

 Fx = 103 N
Fy = 173 N
 Fx = 100 N
Fy = 173 N
 Fx = 200 N
Fy = 273 N
 Fx = 170 N
Fy = 153 N
 Fx = 100 N
Fy = 103 N



 6a Questão (Ref.: 201403836728) Pontos: 0,0 / 1,0
Em uma brincadeira de cabo de guerra temos três crianças para cada lado. Puxando para a direita
cada uma das crianças exercem uma força de intensidade igual a 20 N. Se do outro lado duas
crianças aplicam forças iguais a 15 N cada, quanto deve aplicar, de força, a terceira criança para que
o grupo dela vença e a força resultante seja igual a 10N?

 50 N
 30 N
 20 N
 40N
 60 N



 7a Questão (Ref.: 201403741839) Pontos: 1,0 / 1,0
Quando dizemos que a velocidade de uma bola é de 20 m/s, horizontal e para a direita, estamos
definindo a velocidade como uma grandeza:

 linear
 vetorial
 escalar
 algébrica
 como um número



 8a Questão (Ref.: 201403836749) Pontos: 0,0 / 1,0
Entre duas forças de intensidades iguais forma-se um ângulo de 60 º. Calcule a intensidade das
forças sabendo que a resultante entre elas tem intensidade igual a 150N

 F1 = F2 = 66,6 N
 F1 = F2 = 96,6 N
 F1 = F2 = 1066,6 N
 F1 = F2 = 86,6 N
 F1 = F2 = 76,6 N



 9a Questão (Ref.: 201403830639) Pontos: 1,0 / 1,0
Em um determinado objeto a sua força resultante é F = 10N na direção ( +i ) e o vetor momento
gerado pela força resultante é M = ( 0, +50, 0)Nm. Determine o vetor posição responsável por gerar
este momento.

 R = ( 0, 0, +5) m
 R = ( +5, 0, 0) m
 R = ( 0, +5, 0) m
 R = ( +5, 0, +5) m
 R = ( 0, 0, -5) m



 10a Questão (Ref.: 201403830682) Pontos: 1,0 / 1,0
Em um determinado objeto o vetor força resultante é F = ( -40, 20, 10 ) N e o seu vetor posição é R
= ( -3, 4, 6 ) m. Determine o módulo do vetor momento gerado por essa força.

 M = +200,97 Nm
 M = -201,25 Nm
 M = +245,97 Nm
 M = +345,97 Nm
 M = +201,25 Nm

 1a Questão (Ref.: 201403210414)

Determine o módulo e a direção da força resultante, do parafuso mostrado na
figura, sujeito a duas forças F1 e F2.



Sua Resposta: Fr = 298,25N teta = 9,06º


Compare com a sua resposta:












 3a Questão (Ref.: 201403830689) Pontos: 1,0 / 1,0
Em um determinado objeto a sua força resultante é F na direção ( i ) e o seu vetor posição é R na
direção ( k ). Determine o vetor momento gerado por essa força.

1. O vetor momento é igual ao vetor nulo;
2. O vetor momento será o produto da componente em x do vetor força resultante com
a componente em z do vetor posição;
3. O vetor momento terá a direção do eixo y no sentido positivo.

 Somente a afirmativa 2 esta correta
 Somente a afirmativa 3 esta correta
 Somente as afirmativas 2 e 3 estão corretas
 todas as afirmativas estão erradas
 Somente a afirmativa 1 esta correta



 4a Questão (Ref.: 201403830692) Pontos: 0,0 / 1,0
Duas forças atuam em um determinado objeto F1 = ( -15, 10, -2) N e F2 = ( 15, -10, 2) N no mesmo
ponto. Sendo o vetor posição dessas duas forças igual a R = ( 10, 4, 8 ) m. Determine o vetor
momento gerado pela força resultante.

 M = ( -176, -200, 320) Nm
 M = ( 0, 0, 0) Nm
 M = ( 0, 200, -320) Nm
 M = ( 0, 0, -320) Nm
 M = ( 176, 200, -320) Nm



 5a Questão (Ref.: 201403830701) Pontos: 1,0 / 1,0
Duas forças atuam em um determinado objeto F1 = ( +15, -10, +2 ) N e F2 = ( +15, -10, +2 ) N.
Sendo o vetor posição da força resultante R = ( +10, +4, +8 ) m. Determine o momento gerado pela
força resultante em relação ao eixo x.

 Mx = +176 Nm
 Mx = zero
 Mx = -320 Nm
 Mx = +200 Nm
 Mx = -176 Nm



 6a Questão (Ref.: 201403830703) Pontos: 0,0 / 1,0
Duas forças atuam em um determinado objeto F1 = ( +15, -10, +2 ) N e F2 = ( +15, -10, +2 ) N.
Sendo o vetor posição da força resultante R = ( +10, +4, +8 ) m. Determine o momento gerado pela
força resultante em relação ao eixo z.

 Mz = -200 Nm
 Mz = -320 Nm
 Mz = +176Nm
 Mz = +320 Nm
 Mz = zero



 7a Questão (Ref.: 201403741906) Pontos: 1,0 / 1,0
Para fechar uma porta de 1,1 metros de largura, uma pessoa aplica perpendicularmente a ela uma
força de 4 N. Determine o momento dessa força em relação ao eixo O.

 2,4 N.m
 4,4 N.m
 zero
 4 N.m
 2,2N.m



 8a Questão (Ref.: 201403830695) Pontos: 1,0 / 1,0
Duas forças atuam em um determinado objeto F1 = ( +15, -10, +2) N e F2 = (
+15, -10, +2) N. Sendo o vetor posição da força resultante R = ( +10, +4, +8 ) m. Determine o vetor
momento gerado pela força resultante.

 M = ( +176, +200, -320 ) Nm
 M = ( 0, +200, -320 ) Nm
 M = ( -176, -200, +320 ) Nm
 M = ( +176, +200, 0) Nm
 M = ( 0, 0, 0 ) Nm



 9a Questão (Ref.: 201403830635) Pontos: 0,0 / 1,0
Determine o vetor momento em relação ao ponto A(+2, +4, +2)m no ponto B(+3, +4, +2)m sabendo
que a força exercida no ponto B é F = (+10, +15, +20)N.

 M = (0, -20, +15)Nm
 M = (+5, -20, +15)Nm
 M = (+15, -20, +15)Nm
 M = (+10, -20, +15)Nm
 M = (0, +20, -15)Nm



 10a Questão (Ref.: 201403830705) Pontos: 1,0 / 1,0
Três forças atuam em um determinado objeto F1 = ( +15, -10, +2 ) N, F2 = ( +15, -10, +2) N
e F3 = ( +10, -1, +20 ) N. Sendo o vetor posição da força resultante R = ( +1, +4, +8 ) m.
Determine o momento gerado pela força resultante em relação ao eixo y.

 My = +296 Nm
 My = -181 Nm
 My = +264 Nm
 My = zero
 My = -296 Nm
 1a Questão (Ref.: 201403741922)

Uma barra de secção reta uniforme de 400 kg de massa forma um ângulo de com um suporte vertical.
Seu extremo superior está fixado a esse suporte por um cabo horizontal. Uma carga de 100 kg é
sustentada por outro cabo pendurado verticalmente da ponta da barra (ver figura). Qual o valor da
componente Fy?





Sua Resposta: Fy = 500g


Compare com a sua resposta:





 2a Questão (Ref.: 201403741907)

O cabo do martelo está sujeito a uma força de 1000 N. Qual o momento respeito do ponto A?



Sua Resposta:


Compare com a sua resposta:




 3a Questão (Ref.: 201403865364) Pontos: 1,0 / 1,0
Calcule a reação de apoio horizontal no ponto A na viga abaixo, onde L é o comprimento
total da viga.


 HA = F
 HA = F.sen(teta)
 HA = F.tg(teta)
 HA = zero
 HA = F.cos(teta)
Gabarito Comentado.




 4a Questão (Ref.: 201403750422) Pontos: 1,0 / 1,0
Calcular o momento fletor no ponto c indicado na viga metálica ao lado, sujeita a dois carregamentos
distribuídos de diferentes intensidades.57KNm.
 27 KNm
 67 KNm
 47KNm.
 77KNm
Gabarito Comentado.




 5a Questão (Ref.: 201403750426) Pontos: 1,0 / 1,0
Determine o esforço cortante interno nos pontos C da viga. Assuma que o apoio em B seja um rolete. O
ponto C está localizado logo à direita da carga de 40 kN.



 Vc = 5,555 KN.
 Vc =2,222 KN
 Vc = 4,444 KN.
 Vc = - 3,333 KN.
 Vc = -1,111 KN.



 6a Questão (Ref.: 201403750428) Pontos: 1,0 / 1,0
Determine o momento fletor no ponto C da viga. Assuma que o apoio em B seja um rolete. O
ponto C está localizado logo a direita da carga de 40 KN.



 53,33 KNm
 23,33 KNm
 33,33 KNm
 73,33 KNm
 63,33 KNm



 7a Questão (Ref.: 201403865357) Pontos: 1,0 / 1,0
Calcule a reação de apoio vertical no ponto B na viga abaixo, onde L é o comprimento
total da viga.


 RB = ( Xb.F2)/L
 RB = zero
 RB = (Xa.F1 + Xb.F2)/L
 RB = (Xa.F1)/L
 RB = (Xb.F1 + Xa.F2)/L
Gabarito Comentado.




 8a Questão (Ref.: 201403865352) Pontos: 1,0 / 1,0
Calcule a reação de apoio horizontal no ponto A na viga abaixo, onde L é o comprimento
total da viga.


 HA = (Xb.F2)/L
 HA = Xa.F1 + Xb.F2
 HA = (Xa.F1)/L
 HA = (Xa.F1 + Xb.F2)/L
 HA = zero
Gabarito Comentado.




 9a Questão (Ref.: 201403376811) Pontos: 1,0 / 1,0
Uma viga posicionada sobre eixo x possui as suas extremidades definidas no plano cartesiano XY
por (0,0) e (L,0). Uma força F1 = 300 (-j) N é aplicada no ponto r1 = L/3 (i) m. Uma força F2 = 400
(j) N é aplicada no ponto r2 = L/2 (i) m. Uma força F3 = 500 (-j) N é aplicada no ponto r3 = L (i) m.
Estas 3 forças serão substituidas por uma única força F = F0 (-j) N aplicada no ponto r = 5L/8 (i) m.
Para que o momento total aplicado na viga não seja alterado com a substituição das 3 forças (F1, F2
e F3) pela força F, calcular o valor do módulo desta força:

 320 N
 960 N
 400 N
 800 N
 640 N
Gabarito Comentado.




 10a Questão (Ref.: 201403363162) Pontos: 1,0 / 1,0


 100 kNm
 150 kNm
 50 kNm
 250 kNm
 200 kNm

 1a Questão (Ref.: 201403210692)

A placa circular é parcialmente suportada pelo cabo AB. Sabe-se que a força no cabo em A é igual a
500N, expresse essa força como um vetor cartesiano.



Sua Resposta: .


Compare com a sua resposta:




 2a Questão (Ref.: 201403741907)

O cabo do martelo está sujeito a uma força de 1000 N. Qual o momento respeito do ponto A?



Sua Resposta: .


Compare com a sua resposta:




 3a Questão (Ref.: 201403376812) Pontos: 1,0 / 1,0
Uma viga posicionada sobre eixo x possui as suas extremidades definidas no plano cartesiano XY por (0,0) e
(L,0). Uma força F1 = 100 (-j) N é aplicada no ponto r1 = L/4 (i) m. Uma força F2 = 200 (-j) N é aplicada no
ponto r2 = L/2 (i) m. Uma força F3 = 300 (-j) N é aplicada no ponto r3 = L (i) m. Estas 3 forças serão
substituidas por uma única força F = F0 (-j) N aplicada no ponto r = L/3 (i) m. Para que o momento total
aplicado na viga não seja alterado com a substituição das 3 forças (F1, F2 e F3) pela força F, calcular o valor
do módulo desta força:

 1025 N
 425 N
 600 N
 1425 N
 1275 N
Gabarito Comentado.




 4a Questão (Ref.: 201403697575) Pontos: 1,0 / 1,0
Qual a alternativa que representa as condições de equilíbrio de um corpo rígido?

 O somatório dos momentos de cada força seja igual à zero
 A força resultante deve ser igual a zero e o somatório dos momentos de cada força também deve ser
igual a zero;
 A força resultante deve ser igual a zero e os momentos de cada força seja obrigatoriamente iguais a
zero;
 A força resultante seja igual a zero ou o somatório dos momentos de cada força seja igual a zero;
 que não exista força atuando no corpo e que o somatório dos momentos de cada força seja igual à
zero;
Gabarito Comentado.




 5a Questão (Ref.: 201403697581) Pontos: 1,0 / 1,0
Em relação ao diagrama de copo livre em corpos rígidos podemos afirmar que:

 É essencial considerar todas as forças que atuam sobre o corpo e excluir qualquer força que não
esteja diretamente aplicado no corpo.
 É essencial considerar somente as forças que atuam sobre o corpo exceto as forças vinculares e
excluir qualquer força que não esteja diretamente aplicado no corpo.
 É essencial considerar todas as forças que atuam sobre o corpo, excluir qualquer força que não esteja
diretamente aplicado no corpo e somente as forças vinculares não são necessárias ser indicadas no
diagrama.
 É essencial considerar somente as forças internas que atuam sobre o corpo e excluir qualquer força
que não esteja diretamente aplicado no corpo.
 É essencial considerar todas as forças que atuam sobre o corpo, excluir qualquer força que não esteja
diretamente aplicado no corpo e podemos acrescentar uma força extra qualquer desde que
simplifique os cálculos.



 6a Questão (Ref.: 201403876490) Pontos: 1,0 / 1,0
Determine as reações nos apoios A e B da viga ilustrada abaixo.


 Vb = 105 KN e Va = 30 KN.
 Vb = 105 KN e Va = 300 KN.
 Vb = 100 KN e Va = 30 KN.
 Vb = 105 KN e Va = 60 KN.
 Vb = 205 KN e Va = 30 KN.



 7a Questão (Ref.: 201403876481) Pontos: 1,0 / 1,0
Uma barra de secção reta uniforme de 200 kg de massa forma um ângulo de com um suporte
vertical. Seu extremo superior está fixado a esse suporte por um cabo horizontal. Uma carga de
600 kg é sustentada por outro cabo pendurado verticalmente da ponta da barra (ver figura).
Qual o valor da componente Fx ? (considere: g = 10m/s 2 e raíz quadrada de 3 = 0,7)


 2000 N
 3400 N
 2100 N
 4900 N
 2800N



 8a Questão (Ref.: 201403699984) Pontos: 1,0 / 1,0
A figura abaixo mostra uma barra homogênea de 20kg e 2m, que está apoiada sob um ponto
em uma parede e é segurada por um cabo de aço com resistência máxima de 1.250N e há
um bloco de massa 10kg preso a outra extremidade da barra. Qual a distância mínima X em
cm, que o ponto A (fixação do cabo de aço) deve estar da parede, para que o sistema esteja
em equilíbrio sem que o referido cabo seja rompido.


 50
 65
 80
 40
 35



 9a Questão (Ref.: 201403700003) Pontos: 0,0 / 1,0
Um binário atua nos dentes da engrenagem mostrada na figura. Qual será o valor do
binário equivalente, composto por um par de forças que atuam nos pontos A e B.


 150N
 120N
 100N
 80N
 90N
Gabarito Comentado.




 10a Questão (Ref.: 201403697567) Pontos: 1,0 / 1,0
Qual a alternativa abaixo representa a definição de momento de um binário?

 Um binário são duas forças de intensidade iguais, linhas de ação
paralelas e sentidos iguais;
 Um binário são duas forças de intensidade iguais, na mesma linha de
ação e sentidos opostos;
 Um binário são duas forças de intensidade iguais, linhas de ação
paralelas e sentidos opostos;
 Um binário são três forças de intensidade iguais, linhas de ação
paralelas e sentidos opostos;
 Um binário são duas forças de intensidade que podem ser diferentes
ou iguais, linhas de ação paralelas e sentidos opostos;
 1a Questão (Ref.: 201403210692)

A placa circular é parcialmente suportada pelo cabo AB. Sabe-se que a força no cabo em A é igual a
500N, expresse essa força como um vetor cartesiano.



Sua Resposta: .


Comparecom a sua resposta:




 2a Questão (Ref.: 201403741907)

O cabo do martelo está sujeito a uma força de 1000 N. Qual o momento respeito do ponto A?



Sua Resposta: .


Compare com a sua resposta:




 3a Questão (Ref.: 201403876446) Pontos: 1,0 / 1,0
Calcule o momento referente ao binário da figura abaixo.


 240 Nm
 180 Nm
 60 Nm
 300 Nm
 120 Nm



 4a Questão (Ref.: 201403376812) Pontos: 1,0 / 1,0
Uma viga posicionada sobre eixo x possui as suas extremidades definidas no plano cartesiano XY por (0,0) e
(L,0). Uma força F1 = 100 (-j) N é aplicada no ponto r1 = L/4 (i) m. Uma força F2 = 200 (-j) N é aplicada no
ponto r2 = L/2 (i) m. Uma força F3 = 300 (-j) N é aplicada no ponto r3 = L (i) m. Estas 3 forças serão
substituidas por uma única força F = F0 (-j) N aplicada no ponto r = L/3 (i) m. Para que o momento total
aplicado na viga não seja alterado com a substituição das 3 forças (F1, F2 e F3) pela força F, calcular o valor
do módulo desta força:

 600 N
 425 N
 1425 N
 1025 N
 1275 N
Gabarito Comentado.




 5a Questão (Ref.: 201403750746) Pontos: 1,0 / 1,0
Calcular o momento combinado das duas forças que representam um binário de 180N e que distam 2m.


 360 N
 400 N
 60 N
 80 N
 40 N



 6a Questão (Ref.: 201403376811) Pontos: 1,0 / 1,0
Uma viga posicionada sobre eixo x possui as suas extremidades definidas no plano cartesiano XY por (0,0) e
(L,0). Uma força F1 = 300 (-j) N é aplicada no ponto r1 = L/3 (i) m. Uma força F2 = 400 (j) N é aplicada no
ponto r2 = L/2 (i) m. Uma força F3 = 500 (-j) N é aplicada no ponto r3 = L (i) m. Estas 3 forças serão
substituidas por uma única força F = F0 (-j) N aplicada no ponto r = 5L/8 (i) m. Para que o momento total
aplicado na viga não seja alterado com a substituição das 3 forças (F1, F2 e F3) pela força F, calcular o valor
do módulo desta força:

 800 N
 400 N
 320 N
 960 N
 640 N
Gabarito Comentado.




 7a Questão (Ref.: 201403697567) Pontos: 1,0 / 1,0
Qual a alternativa abaixo representa a definição de momento de um binário?

 Um binário são duas forças de intensidade iguais, linhas de ação paralelas e sentidos opostos;
 Um binário são duas forças de intensidade iguais, linhas de ação paralelas e sentidos iguais;
 Um binário são três forças de intensidade iguais, linhas de ação paralelas e sentidos opostos;
 Um binário são duas forças de intensidade iguais, na mesma linha de ação e sentidos opostos;
 Um binário são duas forças de intensidade que podem ser diferentes ou iguais, linhas de ação
paralelas e sentidos opostos;
Gabarito Comentado.




 8a Questão (Ref.: 201403694357) Pontos: 1,0 / 1,0
Sabe-se que necessário um momento de 12Nm para girar a roda. Qual deve ser a intensidade da
força aplicada.


 10 N
 30N
 5N
 20N
 40 N



 9a Questão (Ref.: 201403876479) Pontos: 1,0 / 1,0
 Na figura , os dois blocos, A e B, estão em equilíbrio. Calcule a massa do bloco A, sabendo que
a massa do bloco B é 5 kg. Considere =10m/s².


 7,5 Kg
 8,5 Kg.
 4,5 Kg.
 6,5 Kg
 5,5 Kg



 10a Questão (Ref.: 201403865343) Pontos: 1,0 / 1,0
Calcule a reação de apoio vertical no ponto A na treliça abaixo, sabendo que todas as barras possuem o
mesmo tamanho.


 RA = 10 kN
 RA = 15 kN
 RA = 20 kN
 RA = ZERO
 RA = 5 kN
 1a Questão (Ref.: 201403741922)

Uma barra de secção reta uniforme de 400 kg de massa forma um ângulo de com um suporte vertical.
Seu extremo superior está fixado a esse suporte por um cabo horizontal. Uma carga de 100 kg é
sustentada por outro cabo pendurado verticalmente da ponta da barra (ver figura). Qual o valor da
componente Fy?





Sua Resposta: .


Compare com a sua resposta:





 2a Questão (Ref.: 201403741907)

O cabo do martelo está sujeito a uma força de 1000 N. Qual o momento respeito do ponto A?



Sua Resposta: .


Compare com a sua resposta:




 3a Questão (Ref.: 201403876487) Pontos: 1,0 / 1,0
Substitua as três forças mostradas na figura por uma força resultante e um momento
equivalente em relação ao ponto O.


 -4000 N e - 2200 Nm
 -6000 N e - 6600 Nm
 -8000 N e - 8800 Nm
 -2000 N e -1200 Nm
 -10000 N e - 10000 Nm.



 4a Questão (Ref.: 201403697570) Pontos: 1,0 / 1,0
Qual é a única alternativa correta?

 Qualquer força F que atue sobre um corpo rígido pode ser movida para um ponto arbitrário O, desde
que se adicione uma força cujo momento é igual ao momento de F em relação a O.
 Qualquer força F que atue sobre um corpo rígido pode ser movida para um ponto arbitrário O, desde
que se adicione um binário cujo momento é igual ao momento de 2.F em relação a O.
 Qualquer força F que atue sobre um corpo rígido pode ser movida para um ponto arbitrário O, desde
que se adicione um binário cujo momento seja igual ao dobro do momento de F em relação a O.
 Qualquer força F que atue sobre um corpo rígido pode ser movida para um ponto arbitrário O, desde
que se não adicione um binário cujo momento é igual ao momento de F em relação a O.
 Qualquer força F que atue sobre um corpo rígido pode ser movida para um ponto arbitrário O, desde
que se adicione um binário cujo momento é igual ao momento de F em relação a O.
Gabarito Comentado.




 5a Questão (Ref.: 201403363162) Pontos: 1,0 / 1,0


 100 kNm
 200 kNm
 50 kNm
 150 kNm
 250 kNm



 6a Questão (Ref.: 201403700085) Pontos: 1,0 / 1,0
A estrutura mostrada na figura abaixo está apoiada nos pontos A e B. Perceba que o ponto A é
basculante e o ponto B está engastado na superfície. Determine o módulo da reação no apoio A.


 530,6N
 353N
 302N
 319N
 382N



 7a Questão (Ref.: 201403697594) Pontos: 1,0 / 1,0
Sobre o método de análise de treliças pelo método das seções, podemos afirmar que:

 Uma porção inteira da treliça é considerada como dois corpos em equilíbrio e as forças em elementos
internos à seção não estão envolvidas na análise da seção como um todo.
 Uma porção inteira da treliça é considerada como um único corpo em equilíbrio e as forças em
elementos internos à seção estão envolvidos na análise da seção como um todo, já que fazem parte
da treliça.
 Uma porção inteira da treliça é considerada como um único corpo em equilíbrio e as forças em
elementos internos à seção não estão envolvidas na análise da seção como um todo.
 Deve-se considerar a treliça inteira como um único corpo em equilíbrio e as forças em elementos
internos à seção não estão envolvidas na análise da seção como um todo.
 Uma porção inteira da treliça é considerada como um único corpo fora do equilíbrio e as forças em
elementos internos à seção não estão envolvidas na análise da seção como um todo.



 8a Questão (Ref.: 201403865340) Pontos: 0,0 / 1,0
Calcule a reação de apoio horizontal no ponto A na treliça abaixo, sabendo que todas as barras possuem o
mesmo tamanho.


 HA = 20 kN
 HA = 15 kN
 HA = 0
 HA = 10 kN
 HA = 5 kN
Gabarito Comentado.




 9a Questão (Ref.: 201403700254) Pontos: 1,0 / 1,0
Determine a componente vertical da força que o pino em C exerce no elemento CB da estrutura
mostrada na figura abaixo.1000N
 1.154N
 577N
 1.200N
 1237N
Gabarito Comentado.




 10a Questão (Ref.: 201403700003) Pontos: 1,0 / 1,0
Um binário atua nos dentes da engrenagem mostrada na figura. Qual será o valor do
binário equivalente, composto por um par de forças que atuam nos pontos A e B.


 100N
 120N
 90N
 150N
 80N
