Questões resolvidas

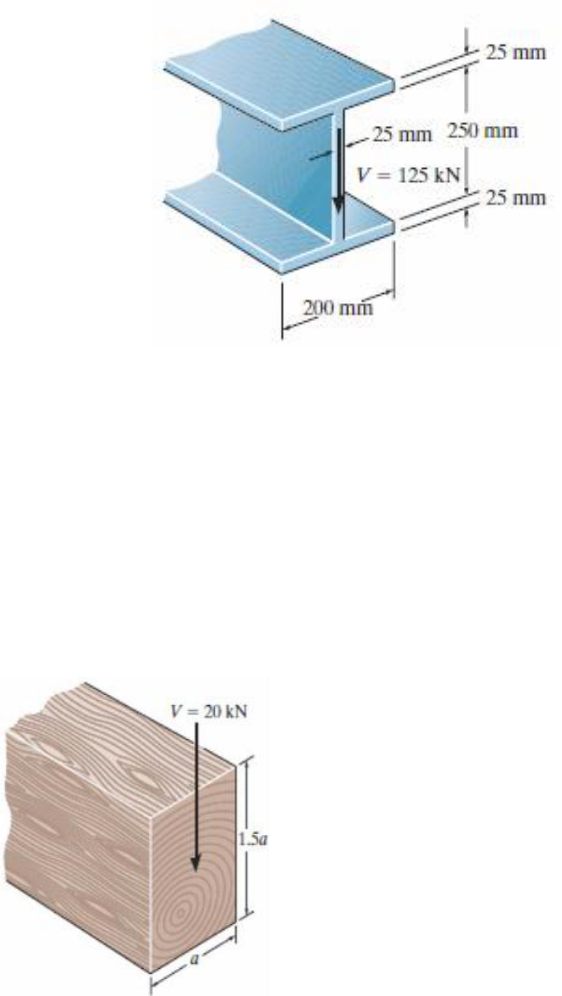

Se a viga de abas largas for submetida a um cisalhamento V=125kN, determine a tensão de cisalhamento máxima na viga.
A viga tem seção transversal retangular e é feita de madeira com tensão de cisalhamento admissível adm=11,2MPa. Se for submetida a um cisalhamento V=20kN, determine a menor dimensão a de sua parte inferior e 1,5a de seus lados.
A viga acima tem seção transversal retangular e é feita de madeira. Se for submetida a um cisalhamento V=20kN, e a=250mm, determine a tensão de cisalhamento máxima e trace uma curva da variação da tensão de cisalhamento na seção transversal.
Se a viga de abas largas acima for submetida a um cisalhamento V=30kN, determine a tensão de cisalhamento máxima na viga. Considere w=200mm.
Se a viga de abas largas acima for submetida a um cisalhamento V=30kN, determine a força de cisalhamento à qual a alma da viga resiste. Considere w=200mm.
Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩
Cadastre-se ou realize login
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩
Cadastre-se ou realize login
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Prévia do material em texto
Lista RMA Capítulo 07 Se a viga de abas largas for submetida a um cisalhamento V=125kN, determine a tensão de cisalhamento máxima na viga. Resposta: τmax = 19,87MPa A viga tem seção transversal retangular e é feita de madeira com tensão de cisalhamento admissível adm=11,2MPa. Se for submetida a um cisalhamento V=20kN, determine a menor dimensão a de sua parte inferior e 1,5a de seus lados. Resposta: a=42,26mm A viga acima tem seção transversal retangular e é feita de madeira. Se for submetida a um cisalhamento V=20kN, e a=250mm, determine a tensão de cisalhamento máxima e trace uma curva da variação da tensão de cisalhamento na seção transversal. Resposta: τmax = 0,320MPa Se a viga for submetida a um cisalhamento V=15kN, determine a tensão de cisalhamento na alma em A e B. Indique as componentes da tensão de cisalhamento sobre um elemento de volume localizado nesses pontos. Considere w=125mm. Mostre que o eixo neutro está localizado em y=0,1747m em relação à parte inferior e INA=0,2182(10-3)m4. Resposta: τA = 1,99MPa e τB = 1,65MPa Se a viga de abas largas acima for submetida a um cisalhamento V=30kN, determine a tensão de cisalhamento máxima na viga. Considere w=200mm. Resposta: τmax = 4,62MPa Se a viga de abas largas acima for submetida a um cisalhamento V=30kN, determine a força de cisalhamento à qual a alma da viga resiste. Considere w=200mm. Resposta: Vw = 27,09 kN
