CAP6
QUESTÃO 01
Defina o que são sistemas estruturais de massa ativa e cite exemplos de estruturas que se
enquadram neste sistema.

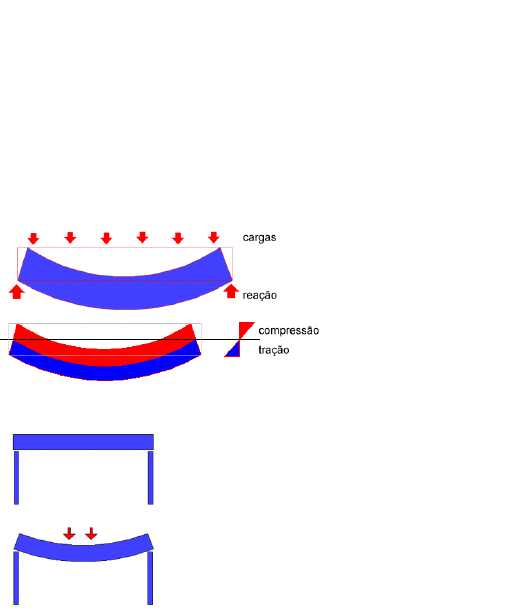

Sistemas Estruturais de massa-ativa são formados basicamente por elementos lineares de material
resistentes a solicitações de compressão, tração e flexão. Esses elementos, as vigas, são capazes de
resistir a forças perpendiculares ao seu eixo e transmiti-la lateralmente ao longo do mesmo até aos seus
extremos. A mudança da direção das forças é resultado da resistência da massa da seção, a tensões
normais e de cisalhamento. Onde o momento externo é anulado pelo momento interno gerado pela
deformação causada pela sua flexão.
Os sistemas de massa ativa são caracterizados por apresentarem uma baixa eficiência estrutural, ou
seja, baixa relação entre peso sustentado e peso próprio. São sistemas que trabalham basicamente à
flexão. Estruturas que tem como objetivo vencer o conflito de direções mantendo a horizontalidade,
linearidade do espaço do espaço, através de mecanismos internos de flexão O mecanismo portante dos
sistemas estruturais de massa-ativa consiste na ação combinada de esforços de compressão e tração
no interior da viga, em conjunto com os esforços de cisalhamento: resistência a flexão. Por causa da
deformação pela flexão, um momento interno de rotação é ativado (momento fletor resistente), o que
contrabalança o momento de rotação externo (momento fletor atuante)..
Uma das suas características é a necessidade de inércia


 Tipos de Sistema de Massa-Ativa:
Sistema de Viga.

Sistema de Pórtico:


Articulado, Completo, Painéis. Sistema de Viga e Laje(Grelhas): Malha Quadrada, Malha Oblíqua.
QUESTÃO 02
Por que os sistemas de massa ativa são os que apresentam menor eficiência estrutural?
Sistemas de massa ativa estao sujeitos majoritariamente a flexão, apresentam uma zona próxima à
linha neutra que frequentemente é sub-utilizada, conferindo peso a estrutura, sem função de resistir aos
esforços aplicados. A relação peso suportado / peso da estrutura é mto baixa.
QUESTÃO 03
Quais são os objetivos da otimização de um sistema de massa ativa e quais são as estratégias que
podem ser adotadas?
A otimização estrutural visa melhorar a eficiência estrutural dos sistemas de massa ativa, reduzindo o
peso próprio da estrutura e, ao mesmo tempo, aumentando a carga suportada. Dessa forma, pode-se
ter uma economia de materiais suportando a mesma carga.
Pode ser realizado de algumas maneiras:
Otimização da seção transversal: concentrando a massa dos pontos mais solicitados e assim
melhorando a inércia;


Otimização do perfil longitudinal da peça: distribuindo a massa nas seções mais solicitadas;


Reorganizando o sistema estrutural reduzindo esforços máximo na estrutura
QUESTÃO 04
Como pode ser feita a otimização da seção das peças em sistemas de massa ativa visando aumentar a
sua eficiência estrutural?
Redistribuindo e retirando massa de pontos estratégicos (viga I, T) verificando onde será mais
solicitados ou pouco solicitados, melhorando a inércia da peça, diminuindo o peso próprio e até
aumentando a capacidade de carga, utilizando outro material com maior resistência à flexão,

A otimização é atingida através da redistribuição da massa da peça visando aumento de sua inércia
sem um aumento significativo de peso. Assim, para otimizar a seção tranversal de uma peça devemos

concentrar massa nos pontos mais solicitdados da seção, por exemplo, peças sobmetidas à flexão terão
tensões normais máximas nos bordos da seção tranversal, nesses pontos a concentração de massa
deve ser maior.
Exemplos: Laje nervurada, vigas com seção em I, etc
QUESTÃO 05
Quais são as seções mais eficientes para uma peça de aço e outra de concreto armado submetidas à
flexão? Explique a razão da diferença.
Para uma peça em aço a seção I simétrica é eficiente quando há maior concentração de massa nos
bordos pois é o local com maiores esforços de tração e compressão. Porém a configuração ideal é a
seção I assimétrica com mais massa na mesa superior, que sofre compressao, para vencer o problema
de estabilidade (flambagem). Como os esforços de tração e compressão do aço possuem valores muito
próximos e a flambagem só ocorre em locais que há compressão,para uma resistência maior à
flambagem é necessário ter uma maior concentração de massa na mesa superior.
Para peças de concreto armado a seção T é a mais eficiente com a mesa colocada do lado da fibra
comprimida e as tensões de tração do lado oposto sendo combatidas pela armadura. Assim pelo fato de
ter maior concentração de massa na mesa superior, esta região apresenta maior concentração de
concreto e o concreto trabalha à compressão; um pouco abaixo da mesa superior encontra-se a região
da LN, ou seja, região pouco solicitada e mais abaixo no bordo inferior os vergalhões de aço que são
responsáveis por resistir aos esforços de tração, já que a resistencia à tração do concreto é muito baixa.
Seções I em concreto armado só se justificam quando existe uma variação no sentido do esforço de
flexão, podendo haver inversão entre as fibras tracionadas e comprimidas.
QUESTÃO 06
Quais são as maneiras usuais de se produzir perfis de aço? Explique cada uma delas.
São três tipos: laminação à quente (hot rolled), soldagem e dobragem a frio (cold formed).
Laminação à quente: Os lingotes (prismas de aço) saem da siderurgia sendo tranformados em perfis
através de outro processo de manufatura onde a matéria - prima é laminada à quente, 1000 º C,
passando por uma série de rolos até o formato desejado. Nesse processo se tem menor custo por
quilo, as paredes são mais espessas por isso menos eficientes. Essas espessuras são padronizadas
pelos laminadores. Pelo fato da produção ser mais barato é muito utilizado.
SOLDAGEM: A matéria prima é transformadas em chapas de aço sendo posteriormente soldada no
formato desejado, este processo é mais caro, pois, necessita de laminação prévia das parte da seção.
Neste processo tem seção composta persolnalizada e seção composta de serie. Está opção por ser
mais cara é utilizado em obras de médio a grande porte..
DOBRAGEM A FRIO: Os lingostes são transformadas em chapas e depois são cortados em pedaços
finos, posteriormente estes pedaços são dobrados. As peças obtidas são ideais para estruturas de
pequeno porte, essa caracteristica é devida à finura obtida no processo. Nesse processo têm perfis
mais leves assim mais eficientes e possui maior custo por quilo


QUESTÃO 07
Por que as peças de concreto armado não são sempre produzidas com seção otimizada? Quando isso
é vantajoso?

As estruturas de concreto armado na maior parte das edificações são produzidas geralmente na propria
obra e fica inviável construir formas com seções ideais, pois a execução não é fácil, sendo trabalhosa.
Além de ser trabalhosa, a conclusão da obra se excederia e o gasto com formas seria maior. As seções
otimizadas só são vantajosas em construções realizadas com execução de peças pré-moldadas ou seja
em série, pois nestes locais as formas são metálicas e a produção de vigas é mais rápida e de melhor
qualidade.

QUESTÃO 08
O que são lajes nervuradas? Quais as vantagens do emprego das mesmas? Como podem ser obtidas?
São lajes de seção otimizada c/ concentração de material nas regiões mais solicitadas e não existindo
concreto nas regiões onde ele não seria solicitado, resultando em peças mais leves, eficientes, de
melhor distribuição de inércia, menores flechas e maiores vãos se comparada à laje maciça, ou seja são
lajes otimizadas. A Laje Nervurada já vem sendo utilizada no Brasil, desde as primeiras construções.
Inicialmente eram utilizadas fôrmas de madeiras para moldagem da laje. Em seguida, evoluíram para
inertes e fôrmas de fibra de vidro, porém todos com pouca produtividade. Em 1991,a empresa Atex
lançou, no Brasil, suas fôrmas (cubetas removíveis)para laje nervurada em polipropileno que possibilitou
um processo construtivo muito mais simples e produtivo. onde as formas são removidas após a
execução da laje
Vantagens: apresentam menor peso e maior inércia; menor consumo de aço e concreto; menores
flechas; maiores vãos; e podem ser usadas em sistemas com ou sem vigas.
QUESTÃO 09
O que são lajes caixão perdido? Quais as vantagens do emprego das mesmas? Como podem ser
obtidas?
São lajes de seção otimizada, onde não há concreto no centro da seção pela conformação das fôrmas
que permanecem junto à estrutura depois de executada, ou seja, não é necessário desmontar as
formas porque elas ficam dentro da estrutura( as formas são feitas de madeira ou compensado), daí o
termo “caixão perdido”.
Apresentam as mesmas vantages das lajes nervuradas, possui maior inécia comparada com uma laje
convencional construída com a mesma quantidade de materia. Isso ocorre devido ao afastamento do
material resistente das regiões pouco solicitadas pelos esforços (próximo a linha neutra) resultando em
uma estrutura mais leves sendo mais eficientes e mais resistentes podendo alcançar grandes vãos,
visto que esta é uma laje nervurada em uma direção, a diferença é apenas que a laje caixão possui
fechamento inferior.
São obtidas pela concretagem da base, seguida do posicionamento das formas retangulares e
fechamento da laje, como no esquema da figura:
















QUESTÃO 10
O que são vigas casteladas, quais suas vantagens, e como elas podem ser produzidas?
As vigas casteladas (com aberturas em hexágonos), resultantes do desdobramento de perfis tipo I, têm
como principal característica o aumento da resistência por meio do aumento da altura da viga original,
sem alteração de seu peso. Essas vigas, utilizadas em pisos ou coberturas, permitem vencer grandes
vãos com grande economia.
FABRICAÇÃO DAS VIGAS CASTELADAS

VANTAGENS E DESVANTAGENS
• São mais resistentes e menos sensíveis a deformações. Vigas casteladas e celulares formam
novas vigas, que podem ter altura total até 50% maior que a do perfil original de alma cheia. Vigas mais
altas trazem maior momento de inércia em relação ao plano de flexão, podendo receber cargas de 10%
a 50% maiores e/ou atingir vãos livres mais extensos, sem problemas de flechas e sem aumentar o
peso da viga.
• Mais leves, permitem redução do peso médio das estruturas. Essas vigas são sempre mais leves
que um perfil de alma cheia de mesma altura, devido à maior altura e às aberturas na alma. Entretanto,
não se pode esquecer que existem os custos de corte e solda de composição da viga castelada. Ou
seja, é preciso avaliar o custo final das duas opções: o perfil laminado original, mais pesado, mas que
está pronto para ser usado; e a viga castelada, mais leve, mas que exigirá custos de composição e
tempo adicional de produção.
• Possibilitam vãos livres maiores, reduzindo o número de pilares e fundações. Um aspecto que não
pode deixar de ser levado em conta na análise da viabilidade das vigas casteladas é que vãos maiores
significam menos pilares e menos pontos de fundação, e é preciso buscar o conjunto vão livre/número

de bases de melhor desempenho para a obra.
• Permitem redução do espaço estrutural pela passagem de dutos nas aberturas. Embora mais altas
do que as vigas laminadas originais, vigas casteladas e celulares possuem aberturas generosas na
alma que permitem a passagem da maior parte dos dutos de ar-condicionado e tubulações por dentro
da própria viga, diferentemente das vigas de alma cheia, que exigem que dutos e tubulações passem
abaixo de sua estrutura. Quando confrontados os espaços estruturais totais nos dois casos, constata-se
que a altura da viga castelada ou celular será sempre menor que a altura da viga de alma cheia mais a
altura dos dutos. Essa redução dos espaços estruturais permite menores alturas entre pavimentos, o
que pode, em alguns casos, viabilizar mais pavimentos no mesmo gabarito.
As principais aplicações para as vigas casteladas são quase sempre em situações com grandes vãos,
mas com cargas mais baixas, e ainda aquelas nas quais as aberturas são importantes para a passagem
de dutos. Ou ainda como solução para atender a exigências do partido arquitetônico, pela questão
estética ou de dimensionamento dos vãos. Em supermercados e grandes lojas, por exemplo, como as
coberturas têm sempre grandes vãos livres e cargas baixas, vigas casteladas e celulares passam a ser
uma solução competitiva. O mesmo ocorre em vigas de coberturas e pisos de estações rodoviárias e
ferroviárias. Já em edifícios-garagem, projetados com vãos sempre muito maiores do que um prédio
convencional de escritórios, as vigas casteladas ou celulares se ajustam bem, permitindo as manobras
dos veículos e otimizando o número de vagas. Quando aplicadas na cobertura de galpões industriais
em pórticos, resultam em vigas leves pela redistribuição dos momentos. Também respondem muito
bem como componente de pórticos, porque para um mesmo momento de inércia serão sempre mais
leves.
QUESTÃO 11
Como pode ser feita a otimização do perfil das peças em sistemas de massa ativa visando aumentar a
sua eficiência estrutural?
Pode ser feita com a variação da seção transversal ao longo do vão da peça retirando massa de locais
pouco solicitado (região próxima à linha neutra) e mantendo ou aumentando a massa nas regiões mais
solicitadas (extremos verticais da seção), com esta redistribuição e retirada de massa, isso aumentará a
inércia da peça e diminuirá o peso próprio melhorando a sua eficiencia. Ex: viga de secao variavel como
viga castelada e viga celular (invés dos hexagonais, são buracos circulares)
Essas otimizações são feitas a partir da variação da seção ao longo do vão enfatizando os pontos mais
solicitados, ou seja, distribuindo mais massa nestes. Exemplo: Pavilhão da Unesco em Paris.
QUESTÃO 12
Como se desenvolvem as tensões normais e as tensões tangenciais em uma viga bi-apoiada ao longo
da seção e ao longo do vão?
Tensões normais
Em uma viga bi-apoiada, as tensões normais têm característica linear e variam de acordo com a altura
partindo da linha neutra da seção. Nos bordos extremos da seção a tensão normal é máxima. Na parte
próxima à linha neutra a tensão normal diminui até ser nula. Em relação ao vão, a tensão normal é
máxima onde os momentos fletores são máximos

Tensões tangenciais (Cisalhamento vertical e longitudinal)
As tensões tangencias tem variação parabólica e variam de acordo com a altura, já a tensão tangencial
é máxima no centro e é nula na mesa de uma seção T. Em relação ao vão, a tensão tangencial é
máxima nos apoios.
QUESTÃO 13
Como pode ser feita a otimização da seção transversal e do perfil longitudinal de uma viga bi-apoiada
de seção I, mantendo-se a altura constante, visando a máxima eficiência para esforços de flexão e
cisalhamento?
Em uma viga biapoiada, o momento fletor vai ser máximo no meio do vão, e nulo nas extremidades. A
força cortante é máxima das extremidades e nula no meio do vão. Para isso a viga “I” otimizada deve

apresentar mesas que vão aumentando a largura parabolicamente (2º grau) em que a maior largura se
dê no meio do vão para que resista à flexão. Em relação a seção transversal das mesas, estas deve ser
retangular com a largura maior que a altura. Para o cisalhamento a alma da viga deve ser maior nas
extremidades (onde o cisalhamento é maximo) e diminuir linearmente até o centro do vão, onde o
cisalhamento é nulo. A seção transversal da alma
também deve ser retangular com a largura maior que a altura.




QUESTÃO 14
Quais são as vantagens da consideração da continuidade em vigas? Em que situações a consideração
da continuidade constitui uma dificuldade?A continuidade em vigas impede a rotação ou giro nas extremidades, isso reduz a deformação da peça
e até o momento máximo, devido a restrição da rotação nas extremidades da viga. A continuidade é
natural em peças moldadas em concreto no próprio canteiro de obra, mas é difícil em peças montadas
ou industrializadas em aço ou pré-moldado e isso faz com que ocorre a necessidade de
contraventamento na estrutura, pois todos os nós são articulados.

QUESTÃO 15

Dada uma viga contínua com 50 metros de extensão sobre 6 apoios, explique qual a melhor maneira de
se distribuir estes apoios e qual a vantagem em relação a uma distribuição com vãos iguais.
Em vigas contínuas, sobre apoios simples, com vão iguais, os primeiros vão tendem a ser mais
solicitados pela falta de continuidade em uma das extremidades para isso, pode-se dividir a viga
contínua em 3 vigas isostáticas com balanços na extremidade, tendo assim os momentos máximos
positivo e negativo igualados, além das reações de apoio também igualadas.
Utilizando a proporção ideal de uma viga biapoiada isostática:

Igualando o momento máximo positivo com o momento máximo negativo (valor absoluto), tem-se:

qa2
2 =
qb2
8 -
qa2
2
qa²= qb²8
Tirando a raiz quadrada dos dois lados da equação: a=b √8
8
 (1)
2a + b = L (2)
Substituindo (1) em (2) tem-se que b �√8+4
4
�=L
Portanto b=L( 4- √8
2
) e a=L( √8-2
4
)
Substituindo L = 50/3 m
a = 3,452m e b = 9,763 m
M=10. 3,452² / 2 = 59,57 kNm
M=10 . 9,763² / 8 - 59,57 knm
os momentos máximo e mínimo se igualam: M = 59,57 kNm



QUESTÃO 16
Qual a principal vantagem do sistema de grelhas sobre um sistema de vigas paralelas?
As grelhas possuem como principais características a distribuição bi-direcional de cargas e menores
esforços que em sistemas unidirecionais, no caso, as vigas paralelas. Ou seja, nas grelhas os
momentos estão melhores distribuídos . É uma estrutura que distribui a carga concentrada, aplicada em
uma das vigas, para todos os elementos da estrutura, de tal forma que nenhuma viga trabalhe sozinha
quando solicitada. E nas vigas paralelas somente a barra que recebe a carga será exigida, assim os
momentos e as flechas serão maiores.
Pode-se perceber isso pela figura abaixo:

QUESTÃO 17
Considere uma viga com 10 metros de comprimento total submetida a uma carga distribuída de 50
KN/m sobre dois apoios e um balanço (de um lado apenas). Qual deve ser o comprimento do balanço e
do vão para que a viga tenha um dimensionamento otimizado (momento positivo igual ao negativo)?

Sistema: (q * X²)/8 – (q * Y²)/4 = (q * Y²)/2......e......X + Y = 10
X=7,1 e Y=2,9

QUESTÃO 18
Dada uma grelha formada por duas vigas ortogonais de vãos desiguais, explique como variam os
momentos nas duas vigas em função da relação entre os vãos, supondo inércias iguais para as duas
vigas.

. A regra é que os esforços seguem o caminho mais rígido ou mais curto quando a inércia das peças
estruturais são iguais
Se o vão de uma das vigas é muito maior que o da outra, a carga aplicada na grelha em questão
será levada integralmente para a viga de menor vão, sendo máximo o momento nela atuante. O
momento na viga de maior vão é nulo.
Tal situação se deve ao fato de que a viga com vão menor possui maior rigidez. Logo, para uma
mesma deformação (flecha), a carga distribuída para a viga de maior rigidez deve ser igualmente maior.
Se o vão de uma das vigas é o dobro da outra, 1/9 da carga aplicada será distribuída na viga de
maior vão, enquanto que 8/9 da carga se distribuirá sobre a viga de menor vão. Logo, os momentos
atuarão proporcionalmente às cargas para cada viga.




Se I1 = I2 e L1>>>>L2, então X=0; Mv1=0 ; Mv2= PL2 / 4, o carregamento vai todo para a viga 2 que
é mais rigida.
Se I1 = I2 e L2>>>>L1, , então X=P; Mv1= PL1 / 4 ; Mv2=0, o carregamento vai todo para a viga 1
que é mais rigida.
Se I1 = I2 e L2=L1, , então X=P / 9; Mv1= PL1 / 36 ; Mv2=4 Mv1.
QUESTÃO 19
Dada uma grelha de vigas paralelas nas duas direções o que é necessário para que os momentos
fletores nas duas direções tenham a mesma intensidade? Quais alternativas podem ser adotadas para
se equilibrar os momentos nas duas direções? Explique detalhadamente como funciona cada uma
delas.
Para que os momentos fletores nas duas direções tenham a mesma intensidade é necessário que os
vãos nas duas direções sejam iguais ( seja quadrada) e que a grelha esteja continuamente apoiada nos
dois bordos, os apoios nos dois bordos da grelha trabalharão no sentido de amenizar os efeitos de
momento fletor, devido a ocorrência da torção de compatibilidade.
Nas situações em que há uma desigualdade entre os vãos a diferença entre as flexões nas duas
direções pode ser compensada com alguns dos seguintes artifícios:

a-) Projetar a grelha com barras de inércias diferentes nas duas direções. Na direção do maior vão deve
se usar barras com inércia maior para que a rigidez se torne equivalente à do menor vão.
b-) Projetar uma viga intermediária de apoio, com rigidez grande, quebrando o maior vão de forma a
deixá-lo aproximadamente igual ao menor vão.
c-) Projetar a grelha com as vigas inclinadas de 45 graus em relação aos bordos. Com isso os
comprimentos das barras ficam iguais e elas passam a ter a mesma rigidez nas duas direções. Com a
mesma rigidez em cada direção elas absorvem o mesmo nível de carga e apresentam momentos
fletores iguais. As diferenças ocorrem próximas aos cantos onde as barras são mais curtas e muito
rígidas. Nesses locais os esforços absorvidos são altos e as flexões também.
QUESTÃO 20
Quais as vantagens de uma viga, submetida a carga uniformemente distribuída, rigidamente ligada a
dois pilares sobre uma viga isolada simplesmente apoiada sobre os mesmos, sem ligação por flexão?
A principal vantagem é a redução nos esforços e nos deslocamentos gerados quando se
tem uma viga contínua.
No caso das vigas isoladas simplesmente apoiadas sobre pilares, a carga
uniformemente distribuida gera uma maior solicitação por momento fletor no centro do vão. Tal
esforço não é transmitido para os pilares, ficando o mesmo sujeito apenas a compressão
gerada pela viga. Pode-se dizer que os pilares funcionam apenas para transmitir os esforços
cortantes.
Já no caso da viga rigidamente ligada a dois pilares existe continuidade na estrutura. A
continuidade, pelo fato de restringir a rotação nas extremidades da viga, faz com que a
estrutura funcione como um sistema único, onde os pilares trabalham em conjunto com a viga,
analogamente a um pórtico. Por isso, há uma redução nos deslocamentos e nos momentos
fletores. A flecha e o momento fletor positivo no centro da viga são amenizados, devido aos
momentos negativos que surgem nas ligações pilar-viga.





QUESTÃO 21
Dado um pórtico formado por dois pilares e uma viga, submetido a uma carga uniformemente distribuída
na viga, explique como varia o diagrama de momentos fletores no conjunto em função da relação entre
as inércias do pilar e da viga. Esboce os diagramas para as situações limites e para uma situação
intermediária.
O momento fletor na ligação entre a viga e o pilar depende da rigidez do pilar. Se este for muito
rígido o momento se aproxima do valor do momento de engastamento perfeito da viga. Se
diminuir a inérica dos pilares, aumenta-se o momento positivo e reduz o negativo, piorando o
engastamento. A condição ideal do pórtico é que o pilar tenha maior rigidez que a viga,
portanto inércia maior.

Situação limite (rigidez muito baixa):


Situação intermediária:

Situação limite (rigidez muito alta):



QUESTÃO 22

Considere um pórtico de um pavimento com dois pilares, vão de 6,00 metros e altura de 4,00 metros.
Considere uma cargadistribuída na viga de 30 KN/m. Considerando uma viga de seção retangular
20X50, qual deve ser a seção do pilar retangular para que a viga tenha um dimensionamento ótimo
(momento positivo igual ao negativo). � = ��²6 � 1� × ��� × �� + 2


QUESTÃO 23
Quais as vantagens de um pórtico, formado por dois pilares rigidamente ligados a uma viga, submetido
a uma carga horizontal concentrada no encontro da viga com o pilar, sobre dois pilares isolados ligados
a uma viga com finalidade exclusiva de compatibilização de deslocamentos?
A principal vantagem é a redução nos esforços e nos deslocamentos gerados quando
se tem pilares conectados rigidamente.
No caso de dois pilares isolados em balanço ligados a uma viga com a unica
finalidade de compatibilzar deslocamentos, acontece liberdade de rotação na ligação com a
viga, ou seja, a viga não oferece restrição às rotações. Quando aplicada uma carga horizontal,
a viga divide a mesma em metade para cada pilar, fazendo com que eles sofram flexão. No
entando tal esforço não é trasnmitido para a viga, e ela fica submetida apenas a esforços
normais.
Já no caso de dois pilares conectados rigidamente a uma viga, as rotações nas
extremidades são restritas, o que faz com que apareçam momentos nas ligações com a viga
em sentido contrario ao gerado pela força. Esse fato faz com que a flexão nos pilares seja
reduzida e que a rotação presente nos pilares seja menor.






QUESTÃO 24
Dado um pórtico formado por dois pilares e uma viga, submetido a uma carga concentrada lateral,
explique como varia o diagrama de momentos fletores no conjunto em função da relação entre as
inércias da viga e do pilar. Esboce os diagramas para as situações limites e para uma situação
intermediária.
Quanto mais rígida é a viga mais o momento na ligação viga/pilar se aproxima do valor do
momento de engastamento perfeito entre as duas peças estruturais.
Quando a inércia da viga é muito maior que à do pilar, o momento na ligação entre viga e pilar
é PH/4. Quando a inércia da viga é muito baixa em relação à do pilar, o momento na ligação
entre viga e pilar é 0.




QUESTÃO 25
Considere um pórtico de dois pilares e 5 pavimentos. Considere uma carga horizontal de 20 KN em
cada andar e um pé-direito de 4 metros. Esboce os diagramas de momentos fletores no pórtico para o
caso de vigas sem rigidez e viga com rigidez muito alta, indicando os valores limites para os momentos
na base do pilar.
Cálculos dos Momentos Máximos em cada situação:

Pórtico sem ligações rígidas (vigas sem rigidez):

M max =
�
�
������
� 	�	=
�
� 	�	(� + ��)
M max =
�
�
���
��
� 	5	=
�
� 	4	(5 + 5�) = 600 KNm

Pórtico com ligações rígidas (vigas com muita rigidez):

M max =
�
�
���
� 	�	=
��
� �
M max =
�
�
���
� 	5	=
�	�
� 5 = 100 KNm

Obs:

N = Número de Pavimentos;
H = Altura do Pé-Direito;

QUESTÃO 26
O que é uma viga Vierendel? Em que situações de projeto esta estrutura é recomendada?
A viga Vierendeel é um sistema estrutural formado por barras que se encontram em
pontos denominados nós, assim como as treliças. É como se fossem duas vigas, uma superior
e uma inferior, ligadas por montantes. A influência de uma barra em outra provoca a diminuição
nas suas deformações e, em conseqüência, nos esforços atuantes, permitindo que o conjunto
possa receber um carregamento maior ou vencer um vão maior.
Por sua exigência por nós rígidos, é interessante a utilização de materiais que facilitam a
execução de vínculos rígidos. O aço, com seção tubular retangular, é o mais indicado, assim
como, quando utilizado concreto armado, as seções retangulares são recomendadas pela
maior facilidade da execução, porém não deixa de ser um trabalho de fôrma extremamente
difícil.
Esse arranjo estrutural é adequado para estruturação de dois pisos interligados entre si,
porém sem apoios sob o primeiro piso. São também muito utilizadas quando se exige grandes
vazios na alma, para passagem de tubulações ou de ventilação e iluminação, ou ainda para
tornar vigas de grande porte visualmente mais leves, podendo sustentar ao mesmo tempo
coberturas (na viga superior) e pisos (na viga inferior).



QUESTÃO 27
Como se distribuem os esforços de flexão em uma viga Vierendel sujeita a carga uniformemente
distribuída superior e inferior? Como estes esforços são afetados pelas rigidezes dos montantes?
Os esforços atuantes em uma viga vierendel dependem principalmente da rigidez que
os montantes possuem, pois, se estes são muito flexíveis, as duas vigas trabalham
independentemente como duas vigas bi-apoiadas.
 Entretanto, se os montantes são rígidos, eles inibem parcialmente as rotações das
vigas o que resulta na introdução de momentos em sentidos opostos aos de flexão das vigas
isoladas.
 Observa-se que onde o giro da viga é maior, o montante é mais solicitado (montantes
localizados nas extremidades). Onde não há giro na viga, o montante não é solicitado
(montante central).





QUESTÃO 28
Quais são as vantagens do concreto protendido em relação ao concreto armado?
Em relação ao concreto armado, o concreto protendido apresenta as seguintes vantagens:
a) Reduz as tensões de tração provocadas pela flexão e pelos esforços cortantes.
b) Reduz a incidência de fissuras, assim menor a incidências de patologias.
c) Reduz a quantidade necessária de concreto e de aço, devido ao emprego eficiente de material
de maior resistência.
d) Permite vencer vãos maiores que o concreto armado convencional; para o mesmo vão, permite
reduzir a altura necessária da viga.
e) Facilita o emprego generalizado de pré-moldados, uma vez que a protensão elimina a fissuração
durante o transporte da peça.
f) Menor prazo de execução da estrutura.
g) Seções de concreto menores, conduzindo a estruturas mais esbeltas.
E a garantia de uma menor deformabilidade e uma maior proteção contra a fissuração garantem ao
Concreto Protendido também uma maior durabilidade, aumentando consideravelmente a qualidade
da obra.

QUESTÃO 29
Como se classificam os tipos de protensão com relação à posição do cabo? Explique as vantagens,
desvantagens, e aplicabilidade de cada sistema.
Protensão cetrada: a força de protensão pode anular toda a tração do concreto, é necessário força de
protensão muito alta.


Protensão excêntrica: é mais eficiente do que a protensão centrada. Problemas nas extremidades.


QUESTÃO 30
Como se classificam os tipos de protensão com relação ao momento da aplicação da força de
protensão? Explique as vantagens, desvantagens, e aplicabilidade de cada sistema.
Na pré-tensão, ou pré-tração, sistema bastante utilizado nas estruturas pré-fabricadas, lajes
alveolares . Nesse sistema é feito um alongamento dos cabos de protensão em uma pista normalmente
de 100 metros, por um macaco hidráulico e depois o concreto é lançado em cima do cabo já
tensionado. Quando o concreto endurece, são cortadas as extremidades do cabo e ele funciona como

um elástico, só que ao invés de voltar para a posição inicial (como um elástico faria), o fato de ele estar
envolvido por concreto acaba o comprimindo. A vantagem é que economiza ancoragem.
Já na pós-tensão ou pós-tração, típicas de moldados in loco. bastante utilizada em vigas de pontes e
viadutos, lajes de pavimento, também é feito o tensionamento do concreto antes de ele receber as
cargas para qual a peça foi projetada. Coloca-se o aço de protensão dentro da peça de concreto em um
tubo, de maneira que o aço fique isolado do concreto. Depois que tudo está na posição certa, são
colocadas ancoragens nas extremidades do aço. Quando o concreto atinge a resistência desejada, é
feito o tensionamento do aço com o uso de macacoshidráulicos nas extremidades. Esses
equipamentos esticam o aço que está isolado dentro do concreto até a tensão desejada, quando o aço
é solto e realiza uma força de compressão permanente sob o concreto. Nesse método há a
desvantagem de maior gasto com ancoragem e vantagem de maior eficiência.
QUESTÃO 31
Como se classificam os tipos de protensão com relação à aderência? Explique as vantagens,
desvantagens, e aplicabilidade de cada sistema.
Protensão com aderencia inicial: caso de pré-tensão. A protensão com aderêcia inicial é muito utilizado
em pré-moldados de concreto protendido.
Protensão com aderência posterior: caso de pós-tensão. Uso de bainhas e injeção de nata de cimento.
Vantagesn da protensão com aderência:
a) Aumento da capacidade das seções no estado limite último;
b) Melhoria do comportamento das peças entre os estágios de fissura e de ruptura
No sistema com aderência, ao se abrir uma fissura no concreto os cabos sofrem grandes deformações
localizadas, na região em torno da fissura. Em decorrência disso a tensão no aço aumenta
consideravelmente. Já nos cabos sem aderência o valor absoluto da abertura de uma fissura se dilui
num comprimento muito grande do cabo, produzindo um alongamento unitário pequeno, assim o
acrescimo de tensão no cabo também é pequeno.




Protensão sem aderêcia: cordoalhas engraxadas. O emprego da protensão não aderente sofreu um
grande aumento após a produção, em nosso país, das cordoalhas engraxadas e plastificadas,
particularmente em lajes planas de edifícios comerciais e residências, bem como em pisos industriais e
aeroportuários, sendo, nestes casos, utilizados como elementos de protensão internos às estruturas de
concreto.
As vantagens da protesão sem aderêcia são:
a) Permite posicionar os cabos com excentricidade maior;
b) Permite a proteção do aço contra corrosão fora da obra;
c) Permite a colocação dos cabos de forma rápida e simples;
d) Perdas por atrito muito baixa;
e) Eliminação da operação por injeção.


Os cabos sem aderência funcionam apenas como elementos de aplicadores de força de protensão.
Em função da ausência de aderência entre o cabo e o concreto a resistência à ruptura é limitda.
QUESTÃO 32
Quais as vantagens e aplicabilidade do sistema de protensão monocordoalha com cordoalhas
engraxadas?
Na pós-tração a própria cordoalha já vem de fábrica com a graxa e a capa, que protegem contra
corrosão. Essa é a pós-tensão sem aderência, já que o aço nunca vai aderir ao concreto.
São empregadas em processos de protensão não aderente, possibilitando maior flexibilidade em
projetos arquitetônicos. Por dispensar a injeção de nata de cimento e permitir a ausência de bainhas
metálicas a cordoalha engraxada para protensão pode gerar obras mais econômicas, fáceis e rápidas
de construir.
QUESTÃO 33
Quais os tipos de perda de protensão imediatas? E diferidas? Comente cada uma delas.
Perda de protensão imediatas:
a) Cravação da ancoragem; as perdas por cravação englobam as perdas por deslizamento da
armadura na ancoragem e as perdas por acomodação da ancoragem.
b) Deformação do concreto; No concreto protendido, na pós-tração, o macaco de protensão
tensiona os cabos gerando uma deformação imediata do concreto, à medida que esse
tensionamento sucessivo dos cabos ocorre, acarreta perdas de protensão nos cabos.
c) Atrito; pode se afirmar que as perdas por atrito na pós-tração, que ocorre tanto nos trechos
retilíneos quanto nos trechos curvos são por conta de: rigidez insuficiente, dificuldades de
montagem na armadura, imperfeições nos pontos de amarração e por causa do empuxo do
concreto no processo de concretagem.
Perda de protensão diferidas:

a) Deformação lenta do concreto; O concreto apresenta tanto deformações elásticas quanto
deformações inelásticas quando sujeito a uma determinada força. Entretanto o ao logo de sua
vida útil desenvolve deformações decorrentes de sua formação, essas perdas quando
submetidas às condições normais tendem a se estabilizar num tempo estimado de dois a três
anos, acima desse período essas perdas são consideradas desprezíveis. Os fatores que
influenciam na perda progressivas são: a retração do concreto, a fluência do concreto e a
relaxação do aço de protensão.
b) Relaxação do aço; O fenômeno de relaxação do aço pode ser definido como a redução da
tensão aplicada nos cabos quando os mesmos estão estirados, ancorados e mantidos com
comprimento constante. Os principais fatores que influenciam na perda por relaxação do aço
são: o tipo de aço devido a sua fabricação, tratamento térmico, tensão em que o aço é ancorado
e a temperatura ambiente. A temperatura exerce uma grande influência sobre o valor de
relaxação, para uma temperatura de 40°C o valor da perda pode atingir aproximadamente o
dobro quando comparada a uma temperatura de 20°C.
c) Retraçaõ do concreto: A perda por retração do concreto é proveniente da diminuição de água no
concreto, que por sua vez provoca a redução da peça de concreto e como conseqüência o
encurtamento do cabo de protensão levando assim a uma perda de tensão, que é determinada
por inúmeros fatores como: espessura da peça, grau de umidade e temperatura do meio
ambiente. Na pós-tração deve se considerar que a deformação do concreto é igual a do aço

QUESTÃO 34
Como seria o traçado dos cabos em uma viga em balanço com protensão concordante?


QUESTÃO 35
Considere uma viga bi-apoiada, com 20 metros de vão e carga uniforme de 50 KN/m. Considere uma
seção de 20X120 cm. Considere o centro do cabo de protensão afastado 10 cm da borda mais
tracionada. Qual deve ser o valor da força de protensão para anular as tensões de tração?
 = � × ��

 = ��
