Ano: 2014 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
a) acima da vista inferior
b) abaixo da vista superior
c) sempre à direita da vista lateral esquerda
d) sempre à esquerda da vista lateral direita
e) à esquerda da vista lateral esquerda ou à esquerda da vista lateral direita
Ano: 2014 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
a) traço e ponto estreita, sendo larga nas extremidades e na mudança de direção; traço e ponto estreita
b) traço e ponto estreita, sendo larga nas extremidades e na mudança de direção; traço dois pontos
estreita
c) traço e ponto estreita, sendo larga nas extremidades e na mudança de direção; traço e ponto largo
d) contínua estreita em ziguezague; traço e ponto largo
e) contínua estreita em ziguezague; traço e ponto estreita
Ano: 2014 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
41 Q406780 Mecânica Desenho tecnico mecanico
Deseja-se desenhar, no primeiro diedro, todas as vistas projetadas da peça acima, representada em vista
isométrica também no primeiro diedro.

Uma vez determinada a posição da vista frontal, todas as demais vistas têm suas posições relativas definidas,
sendo que a vista posterior é desenhada.
42 Q406782 Mecânica Desenho tecnico mecanico
Nas representações em desenho técnico da posição do plano de corte e da posição limite de peças móveis, são
usadas, respectivamente, linhas do tipo.
43 Q406784 Mecânica Desenho tecnico mecanico
A Figura acima representa a vista frontal de um eixo cilíndrico no primeiro diedro. O eixo tem um rasgo de
chaveta em cada extremidade, quatro furos cegos com rebaixo, iguais, na região de maior diâmetro, espaçados
de 90° e quatro rasgos de chaveta na seção do segundo maior diâmetro, também iguais e espaçados de 90°. As
BETA
04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 2/12
a)
b)
c)
d)
e)

Ano: 2014 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
a)

b)

c)

d)

e)
seções P-P, Q-Q, R-R e S-S, obtidas a partir de cortes da vista apresentada, estão respectivamente representadas
em:
44 Q406793 Mecânica Desenho tecnico mecanico
A Figura acima representa parte de uma alavanca de comando com batente de fim de curso em vista isométrica,
no primeiro diedro.

A vista frontal e a vista lateral esquerda, no primeiro diedro, são representadas em:
04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 3/12
Ano: 2014 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Projetos,
Construção e Montagem I -
Mecânica
a) OFFSET
b) OSNAP
c) REGEN
d) FILLET
e) TRIM
Ano: 2014 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Projetos,
Construção e Montagem I -
Mecânica
a) sempre paralela ao eixo x, usando coordenadas relativas.
b) sempre paralela ao eixo x, usando coordenadas absolutas.
c) sempre paralela ao eixo x e de comprimento definido pelo usuário.
d) em qualquer direção e de comprimento definido pelo usuário.
e) em qualquer direção e de comprimento infinito.
Ano: 2014 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Projetos,
Construção e Montagem I -
Mecânica
a)
45 Q400718 Mecânica Desenho tecnico mecanico
O comando do AutoCAD que habilita a seleção automática de pontos com precisão geométrica de objetos já
desenhados é o
46 Q400719 Mecânica Desenho tecnico mecanico
No AutoCAD, o comando XLINE - ou LINHAINF -, nas versões em português, serve para criar uma linha
47 Q400721 Mecânica Desenho tecnico mecanico
A Figura abaixo representa uma peça em vista isométrica, no primeiro diedro.

A vista frontal e a vista superior, no primeiro diedro, são representadas em:

04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 4/12
b)
c)
d)
e)
Ano: 2014 Banca: BIO-RIO
Órgão: ELETROBRASProva: Profissional de Nível
Médio Suporte
48 Q495324 Mecânica Desenho tecnico mecanico
Atenção:nas questões a seguir, quando necessário, considera-se que a aceleração da gravidade seja de 10 m.s-2
.

No desenho técnico, o corte normalmente substitui uma das vistas e contribui para a perfeita interpretação da
peça. Associe corretamente os diferentes cortes com as características da vista em corte da peça.

 Cortes Características
 1 - Corte total I - aplicado em peças que não devam ser cortadas
 longitudinalmente e, geralmente, representado na
 própria vista
 2 - Corte em desvio II - deve ser usado apenas em peças simétricas
 3 - Meia vista-meio corte III - secciona a peça em vários planos paralelos
 4 - Corte Parcial IV - secciona completamente a peça sem sofrer desvio
 5 - Corte com rebatimento V - deve ser usado apenas empeça que possuam
 centro de rotação

04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 5/12
a) 4-3-2-1-5
b) 3-5-2-1-4
c) 5-2-3-4-1
d) 2-1-3-5-4
e) 5-2-3-1-4
Ano: 2014 Banca: FCC
Órgão: METRÔ-SPProva: Engenheiro Júnior -
Mecânica
a) é uma engrenagem de dentes retos.
b) ß é o ângulo de pressão normal da engrenagem.
c) d é o diâmetro de base da engrenagem.
d) a fixação da engrenagem ao eixo é por meio de chaveta.
e) a engrenagem tem alma maciça.
Ano: 2014 Banca: FCC
Órgão: METRÔ-SPProva: Técnico em Mecânica
a) fresamento de topo e retificação.
b) fresamento de topo, furação e alargamento.
c) faceamento e brochamento.
d) retificação e mandrilamento.
e) faceamento, torneamento interno e alargamento.
As características I,II,III,IV e V referem-se respectivamente a
49 Q420721 Mecânica Desenho tecnico mecanico
A figura abaixo representa uma engrenagem em meio-corte.



Da figura observa-se que
50 Q413683 Mecânica Desenho tecnico mecanico
A peça fundida, abaixo representada, contém furos.

 Para atendimento das tolerâncias exigidas, a sequência de processos de usinagem a ser adotada é:
04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 6/12
Ano: 2014 Banca: COSEAC
Órgão: UFFProva: Técnico em Mecânica
a) 5 e 4.
b) 5 e 5.c) 4 e 5.
d) 4 e 4.
e) 6 e 4.
Ano: 2014 Banca: COSEAC
Órgão: UFFProva: Técnico em Mecânica
a) 90o .
b) 102o .
c) 120o .
d) 150o .
e) 180o .
Ano: 2012 Banca: CESGRANRIO
Órgão: InnovaProva: Técnico de Manutenção
Júnior - Mecânica
a) frontal, lateral esquerda e inferior
b) frontal, lateral direita e superior
c) frontal, lateral direita e inferior
d) lateral esquerda, frontal e superior
e) lateral esquerda, frontal e inferior
51 Q514490 Mecânica Desenho tecnico mecanico
O número de vértices de uma pirâmide de base quadrada e de um paralelogramo é, respectivamente, de:
52 Q514492 Mecânica Desenho tecnico mecanico
A perspectiva isométrica possui seus eixos com ângulos entre si de:
53 Q278795 Mecânica Desenho tecnico mecanico

A Figura acima e à esquerda representa uma base de fixação de uma peça, em vista isométrica, no primeiro
diedro.

As vistas projetadas P, Q e R são, respectivamente, no primeiro diedro, as vistas

04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 7/12
Ano: 2012 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Inspeção de
Equipamentos e Instalações
Júnior
a) frontal (1) e lateral direita (2) no terceiro diedro
b) frontal (1) e lateral esquerda (2) no primeiro diedro
c) frontal (1) e lateral esquerda (2) no terceiro diedro
d) lateral direita (1) e frontal (2) no primeiro diedro
e) lateral esquerda (1) e frontal (2) no primeiro diedro
Ano: 2012 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Inspeção de
Equipamentos e Instalações
Júnior
54 Q430473 Mecânica Desenho tecnico mecanico
A NBR 10067:1995 estabelece a posição relativa das vistas no primeiro e no terceiro diedros.
 O flange mostrado na figura está representado nas vistas (1) e (2) que, segundo essa norma, são denominadas
55 Q430475 Mecânica Desenho tecnico mecanico
A figura apresenta o desenho de uma roda dentada. Na execução do desenho técnico, foram aplicadas normas
que fornecem informações sobre tolerâncias geométricas, tolerâncias dimensionais e estado de superfície.

Com base nessas normas, considere as afirmações a seguir.

04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 8/12
a) I e III, apenas.
b) II e IV, apenas.
c) I, II e III, apenas.
d) II, III e IV, apenas.
e) I, II, III e IV.
Ano: 2012 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
a)
b)
c)
I - Todas as superfícies dos dentes da roda devem ter rugosidade Ra de 1,6 mm, segundo a NBR 8404:1984.

II - O batimento radial do diâmetro externo da roda não deve ser maior que 0,045 mm em qualquer plano,
durante uma rotação completa em torno da linha de centro de A, de acordo com a NBR 6409:1997.

III - A dimensão máxima do furo do cubo da roda dentada deve ser igual a 14,000 mm, segundo a NBR
6158:1995.

IV - A face oposta deve manter 0,05 mm de paralelismo, em relação à superfície de referência B, como tolerância
de orientação, de acordo com a NBR 6409:1997.

São corretas as afirmações
56 Q431827 Mecânica Desenho tecnico mecanico
A figura representa uma peça em vista isométrica, onde os furos cilíndricos com rebaixo são furos cegos, o rasgo
oblongo é passante, e a guia tem seção reta semicircular.

As vistas frontal, superior e lateral direita, no primeiro diedro, são:
04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&escol… 9/12
d)
e)
Ano: 2012 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
a)
57 Q431828 Mecânica Desenho tecnico mecanico
O joelho a 90o , representado em vista isométrica no primeiro diedro, possui dois flanges circulares em suas
extremidades, um com seis furos igualmente espaçados e outro com quatro furos igualmente espaçados, todos
com o mesmo diâmetro. A representação em corte total obtida a partir da vista lateral esquerda, no primeiro
diedro, é
04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&esc… 10/12
b)
c)
d)
e)
Ano: 2012 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
58 Q431829 Mecânica Desenho tecnico mecanico
Sobre os seguintes conceitos de vistas aplicados em desenho técnico, as peças simétricas podem ser
representadas da seguinte forma:

I – por uma parte do todo, e as linhas de simetria são identi?cadas com dois traços estreitos, curtos e paralelos,
traçados perpendicularmente nas extremidades da linha de simetria.

II – pela metade, quando a linha de simetria dividir a vista em duas partes iguais.

III – pela quarta parte, quando as linhas de simetria dividirem a vista em quatro partes iguais.

04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&esc… 11/12
a) I, apenas
b) II, apenas.
c) III, apenas.
d) I e II, apenas.
e) I, II e III.
Ano: 2012 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Manutenção
Júnior - Mecânica
a) frontal e superior
b) frontal e lateral esquerda
c) frontal, lateral esquerda e superior
d) frontal, superior e vista auxiliar da face Q
e) frontal, lateral esquerda e vista auxiliar da face Q
Ano: 2012 Banca: CESGRANRIO
Órgão: PetrobrasProva: Técnico de Projetos,
Construção e Montagem Júnior
- Mecânica
Está correto o que se afirma em
59 Q431830 Mecânica Desenho tecnico mecanico
O desenho é a representação em vista isométrica, no primeiro diedro, de uma peça.

Para representá-la corretamente no primeiro diedro, segundo as normas de desenho técnico, é preciso desenhar,
pelo menos, as vistas
60 Q432024 Mecânica Desenho tecnico mecanico
04/02/2018 https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413…
https://www.qconcursos.com/questoes/imprimir?ano_publicacao=&area=&assunto=14520&caderno_id=&cargo=&codigo=&disciplina=413&esc… 12/12
a) P – frontal, Q – lateral direita, R – superior
b) P – frontal, Q – lateral esquerda, R – superior
c) P – lateral direita, Q – frontal, R – inferior
d) P – lateral esquerda, Q – frontal, R – inferior
e) P – inferior, Q – lateral direita, R – frontal

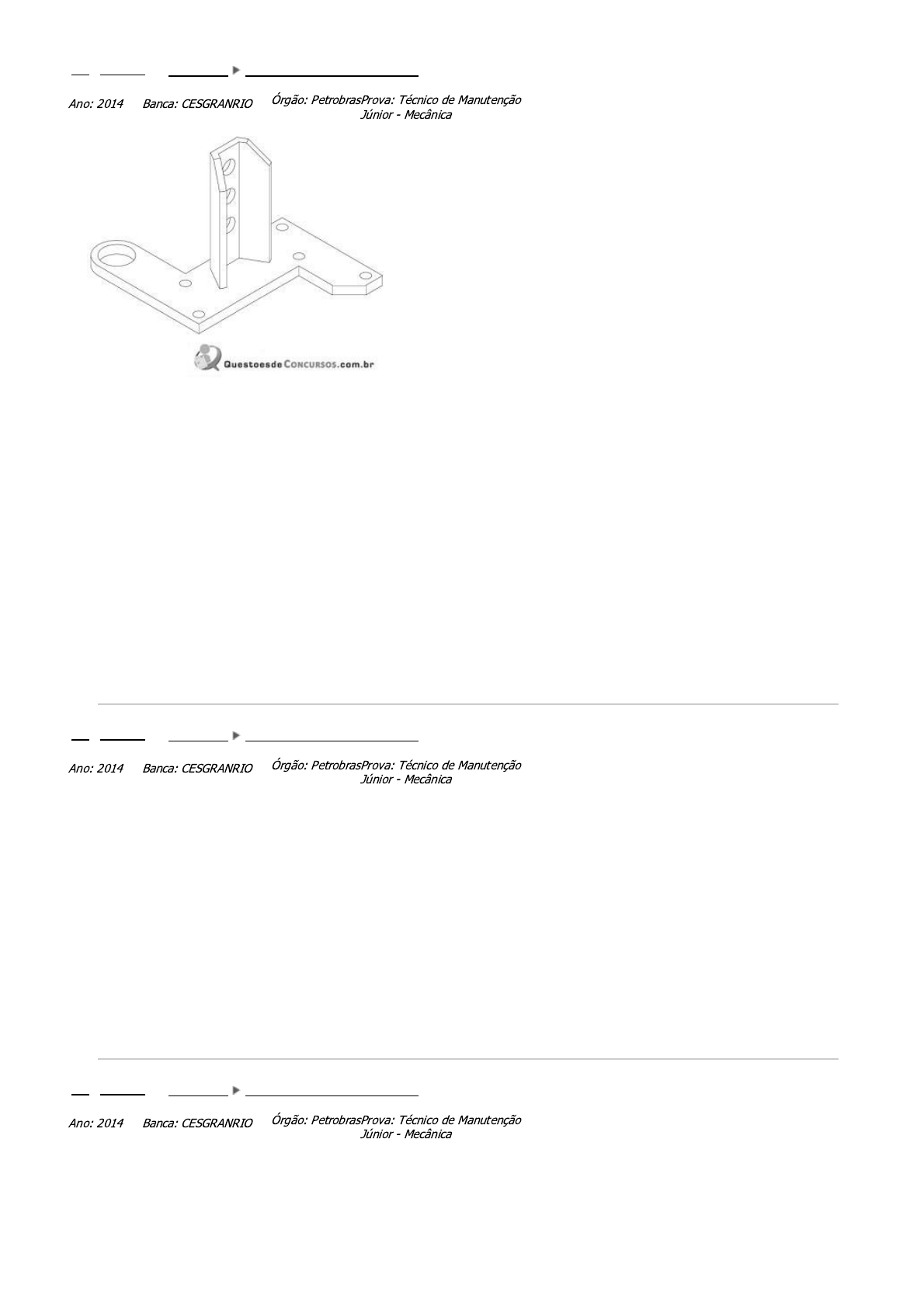

A figura acima e à esquerda representa uma peça em vista isométrica no primeiro diedro.

As vistas P, Q e R, também no primeiro diedro, são:
Respostas 41: 42: 43: 44: 45: 46: 47: 48: 49: 50: 51: 52: 53: 54:
55: 56: 57: 58: 59: 60:
← 1 2 3 4 →
