ESTÁTICA DOS FLUIDOS – PARTE 2

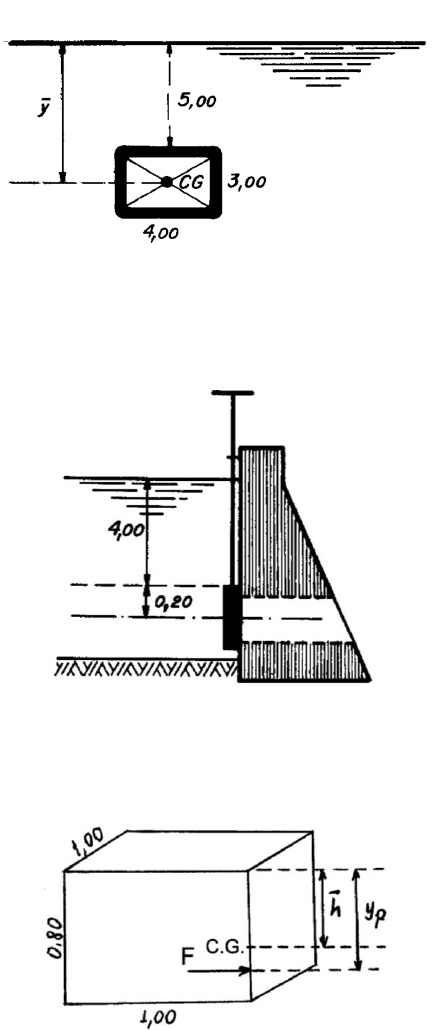

1. Determinar a força resultante exercida pela água em uma comporta vertical
mostrada na figura abaixo, de 3 x 4 m, cujo topo se encontra a 5 m de
profundidade. Determinar, também, a posição do centro de pressão. Dado:  =
10 x 10
3
 N/m
3
 (água).


2. Numa barragem de concreto está instalada uma comporta circular de ferro
fundido com 0,20 m de raio, à profundidade indicada (figura). Determinar a
força que atua na comporta e a posição do centro de pressão. Dado:  = 10 x 103
N/m
3
 (água).


3. Uma caixa d´água de 800 litros mede 1,00 x 1,00 x 0,80 m. Determinar a força
que atua em uma de suas paredes laterais e o seu ponto de aplicação. Dado:  =
10 x 10
3
 N/m
3
 (água).



2

4. Determinar a força, devida à pressão da água, na comporta retangular da figura,
e o seu ponto de aplicação sendo o peso específico do fluido de 10.000 N/m³.



5. A superfície plana AB da figura abaixo é retangular, com 1,8 m de largura e 3,0
m de comprimento, normalmente à figura. Estando uma face sob óleo, como aí
se mostra, calcular:
a) a força resultante sobre a comporta;
b) a localização do centro de pressão.


Considere:  = 10 x 10³ N/m3 (água).

6. Calcular a mínima força Fr, normal à comporta retangular de 4 x 6 m, que deve
ser aplicada na base da comporta esquematizada para mantê-la fechada.
Considere:  = 10 x 102 kgf/m3.


3


7. A comporta AB da figura tem 1,5 m de largura e pode girar em torno de A. O
tanque à esquerda contém água ( = 10.000 N/m³) e o da direita, óleo ( = 7.500
N/m³). Qual é a força necessária em B para manter a comporta vertical?



8. Determinar a força R que deverá ser aplicada no ponto A da comporta da figura
para que permaneça em equilíbrio, sabendo-se que ela pode girar em torno do
ponto O.
Dados: p01 = 100 kPa γ1 = 10.000 N/m³
p02 = 50 kPa γ2 = 8.000 N/m³
Comporta retangular com h = 5 m e b = 2 m.



9. Calcule a força resultante na face em forma de quarto de círculo do tanque da
figura abaixo. A largura do tanque é de 7 m e o raio do quarto de círculo é de 1
m. Determine também o ponto de ação das componentes. Dado:  = 10 x 103
N/m
3
 (água).


4


10. Calcular a força resultante que age sobre a comporta cilíndrica da figura de 3,28
m de comprimento. Dado:  = 10 x 103 N/m3 (água).




RESPOSTAS:
1) 780.000 N; 6,62 m
2) 5278 N; 4,20 m
3) 3200 N; 0,533 m
4) 99.356,96 N; 3,12 m
5) a) 104.625,51 N b) 2,735 m
6) 77.569,22 kgf
7) 50.000 N
8) 293.333,33 N
9) 431.582,04 N; YcH = 4,52 m; YcV = 0,51 m
10) 117.316 N
