Experimento 02 – Flip Flop

Aluno: Thiago Walmir Gemelli
Centro Universitário Uninter
Pap – R. Santos Dumont, 101 – Centro - 89610-000 - Herval D’Oeste – SC
Email- twgemelli@yahoo.com.br


Resumo: Neste trabalho, será realizado experimento com a aplicação de circuitos flip-
flop, o mesmo tem característica de funcionamento sequencial. A base do circuito são 3
circuitos flip-flop, uma porta AND e uma chave de clock.


Introdução.

Utilizaremos os circuitos 7404 (not), 7408 (AND) e 7432 (OR) para montar o circuito
lógico composto por 03 códigos binários. Os circuitos lógicos são compostos por sinais de
nível alto e baixo e podemos utilizá-los como neste caso, para gerarmos combinações,
codificações e lógicas de funcionamento.

Procedimento Experimental

Com base no circuito abaixo, faremos a simulação do funcionamento do circuito.

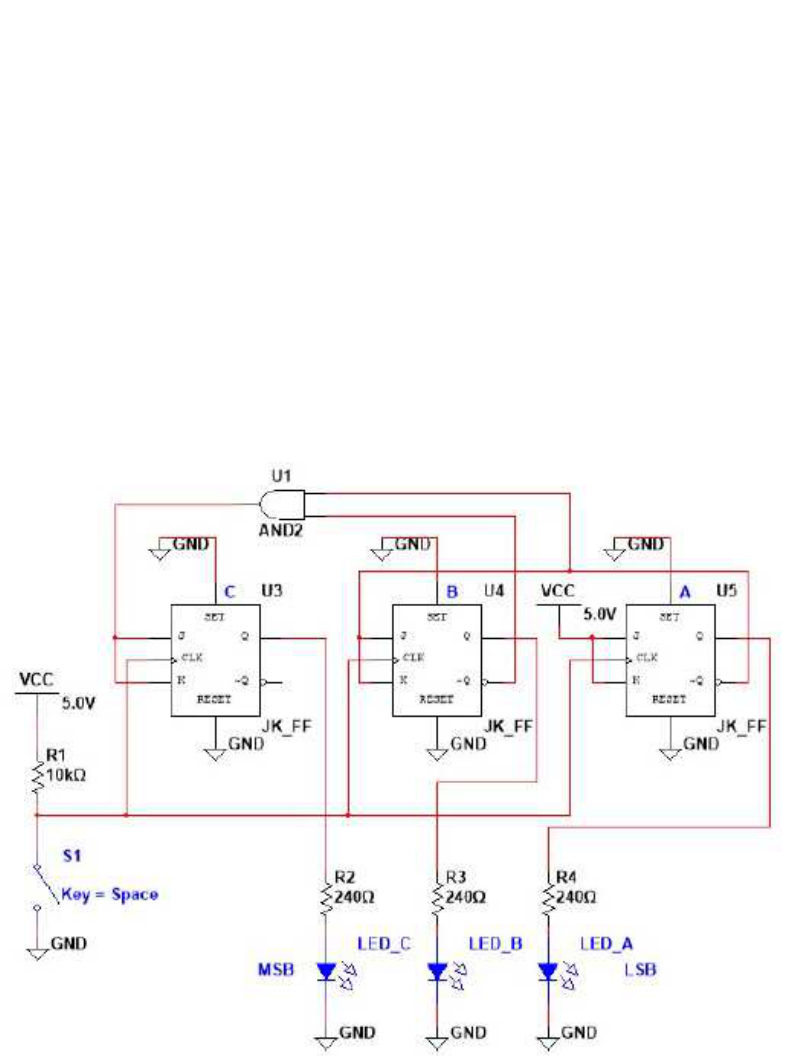

 Fig. 1 – Concepção eletrônica do circuito flip-flop:








Realizado a montagem em protoboard conforme foto abaixo e realizado testes
funcionais.

Fig. 2 - Foto do circuito montado em protoboard:

Abaixo apresentamos estrutura eletrônica e ligações dos circuitos lógicos utilizados
neste experimento:


Figura 3: Circuitos lógicos do experimento.









Análise e Resultados do experimento para o circuito flip-flop da figura 01.

Tabela 1 – Mudança de entradas e resposta de saída.
Estado Atual Entradas de Controle Próximo Estado
C B A Jc Kc Jb Kb Ja Ka C B A
0 0 0 1 1 1 1 1 1 0 0 1
 1 1 1 0 0 0 0 1 1 0 0 0
1 1 0 0 0 1 1 1 1 1 1 1
1 0 1 0 0 0 0 1 1 1 1 0
1 0 0 1 1 1 1 1 1 1 0 1
0 1 1 0 0 0 0 1 1 1 0 0
0 1 0 0 0 1 1 1 1 0 1 1
0 0 1 0 0 0 0 1 1 0 1 0

Tabela 2 - Sequência de fotos para combinações de entradas e saída de controle.


























Procedimentos Teóricos:

1) Desenhe o diagrama de estados.





2) Desenhe e simule o circuito no software MultiSIM Blue.

Resultados da simulação estão presentes na sequência do experimento, tabela 2.

3) Quais foram as conclusões sobre esta atividade? Houve dificuldades? O
resultado dos procedimentos experimentais deram iguais aos resultados da
simulação?

Com base no circuito trabalhado, podemos perceber como os flip flop armazenam o seu
estado, alterando apenas quando receber um pulso no clock, nesta condição em
transfere para a saída, o sinal que agora está na entrada, e assim permanece até
receber novamente um pulso no clock. O arranjo entre os flip flop, possibilita que a
sequência acima seja executada, escravo apenas do pulso de clock para que a
mudança aconteça.
No meu entendimento, a lógica é simples, basta interpretar o que o circuito está fazendo,
na prática possuo boa experiência, o que facilitou para montagem do esquema,
desenvolvimento no MultiSIM, montagem física na protoboard, uso do osciloscópio,
componentes, etc.
O projeto auxilio bastante para aprimorar o conhecimento.
