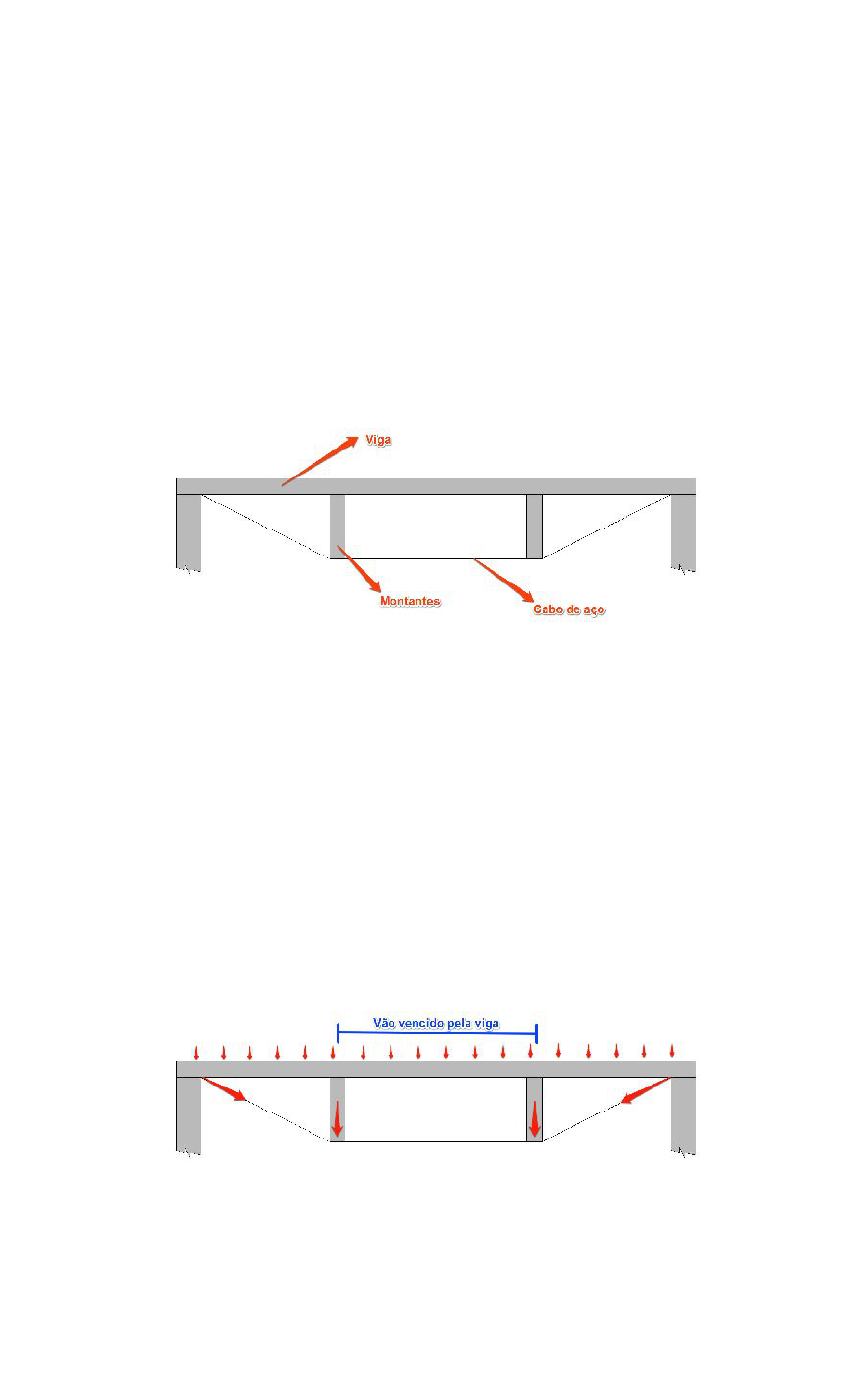

VIGAS VAGÃO As vigas vagão são usadas em obras de arquitetura desde antes do séc. XX, porém passaram a ser mais frequentes com a arquitetura “High-Tech”, tendência nos anos 70, que possuía visual futurista e tendia a deixar expostos os elementos técnicos das edificações, inclusive estruturas metálicas e elementos tensionados, como os cabos que compõem as vigas vagão. Embora não seja a melhor solução do ponto de vista estético, as vigas vagão passam uma sensação de leveza e são economicamente viáveis. Esta associação entre vigas de alma cheia e cabos de aço é uma solução para vencer maiores vãos mantendo a menor dimensão da viga. O sistema é composto por uma viga contínua apoiada por montantes e cabos, conforme imagem abaixo: As vigas vagão podem ser confundidas com as vigas treliçadas, o que as diferencia são as peças diagonais dispostas junto aos montantes, que formam as treliças, mas não existem nas vigas vagão. O funcionamento do sistema é muito interessante, os montantes apoiam a viga, que se comporta como uma viga contínua com apoios, isto é o que reduz o vão a ser vencido e permite que esta viga tenha menores dimensões. Os montantes estão apoiados no cabo de aço, que sustenta o sistema. O empuxo provocado pelo cabo de aço tensionado é absorvido pela própria viga, por isso esta deve ser feita de um material resistente à compressão, podendo ser de concreto, madeira ou o próprio aço. A quantidade de montantes pode variar de acordo com a necessidade da obra e altera o formato dos cabos, com um único montante o formato é um triângulo, com dois, o resultado é um trapézio, como mostram as figuras abaixo: Tipos básicos de viga vagão: com um e dois montantes. Fonte: Gesualdo e Lima (2004) Fonte: http://www.ppgec.feciv.ufu.br/ Comparada com uma viga convencional, as vigas vagão suprem de maneira muito eficaz as necessidades de absorção de forças de tração e compressão requeridas e reduz os momentos fletores. As vigas vagão podem ser aplicadas na arquitetura de diversas maneiras, como em pontes e viadutos, coberturas, fachadas, etc. http://grandes-vaos-n6b.blogspot.com.br/2014/04/vigas-vagao.html
