TP de Cinematica dos Mecanismos
1 semestre de 2018
Prof. Fernando Basilio

Responda as perguntas abaixo de modo organizado e legível.

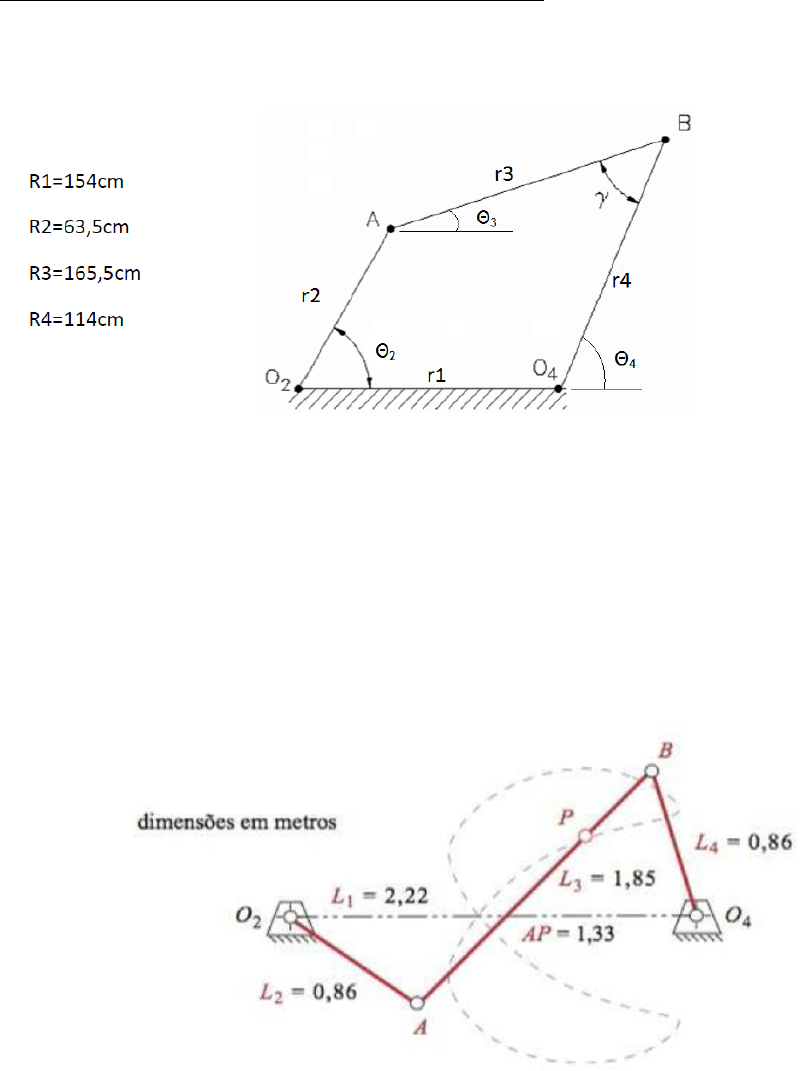

1) Considerando o quadrilátero articulado da figura abaixo responda:
a) Diga se este quadrilátero é um mecanismo de Grashof. Justifique a sua resposta.
c) Determine o ângulo de transmissão (γ) máximo e mínimo. Explique as considerações feitas.


2) Um sistema biela-manivela, apresenta comprimento da biela 120 cm, com comprimento da manivela
de 10 cm. A manivela rotaciona com velocidade constante igual a 100 rpm. Pede-se:
a) deslocamento máximo do pistão.
b) Velocidade do pistão quando o ângulo da manivela for θ = 70°. Faça pelo método dos centros
instantâneos de velocidade.


3)Para o mecanismo mostrado abaixo, calcule a velocidade e aceleração do ponto B, caso o elo 2 tenha
uma velocidade angular de 7rad/seg. Utilize o método vetorial.


4) Determine a máxima velocidade e máxima aceleração do elo 4 para o mecanismo abaixo. Considere
que a barra 2 rotaciona a 100 rpm e o curso do mecanismo de 100mm. Plote o gráfico de velocidade
deste mecanismo com o ângulo variando de 1 em 1 grau.



5) Calcule a razão de tempo do mecanismo abaixo. Plote o gráfico de posição deste mecanismo com o
ângulo variando de 1 em 1 grau.
C= 150mm
D=150mm
R=50mm
X=70mm
