Mecânica dos Sólidos para Engenharia
Profª Glauceny Medeiros




Mecânica dos Sólidos para Engenharia
Profª Glauceny Medeiros

UNIDADE II: Tensões e Deformações
Lista de Exercícios 06 – Transformação de Tensão – Gabarito

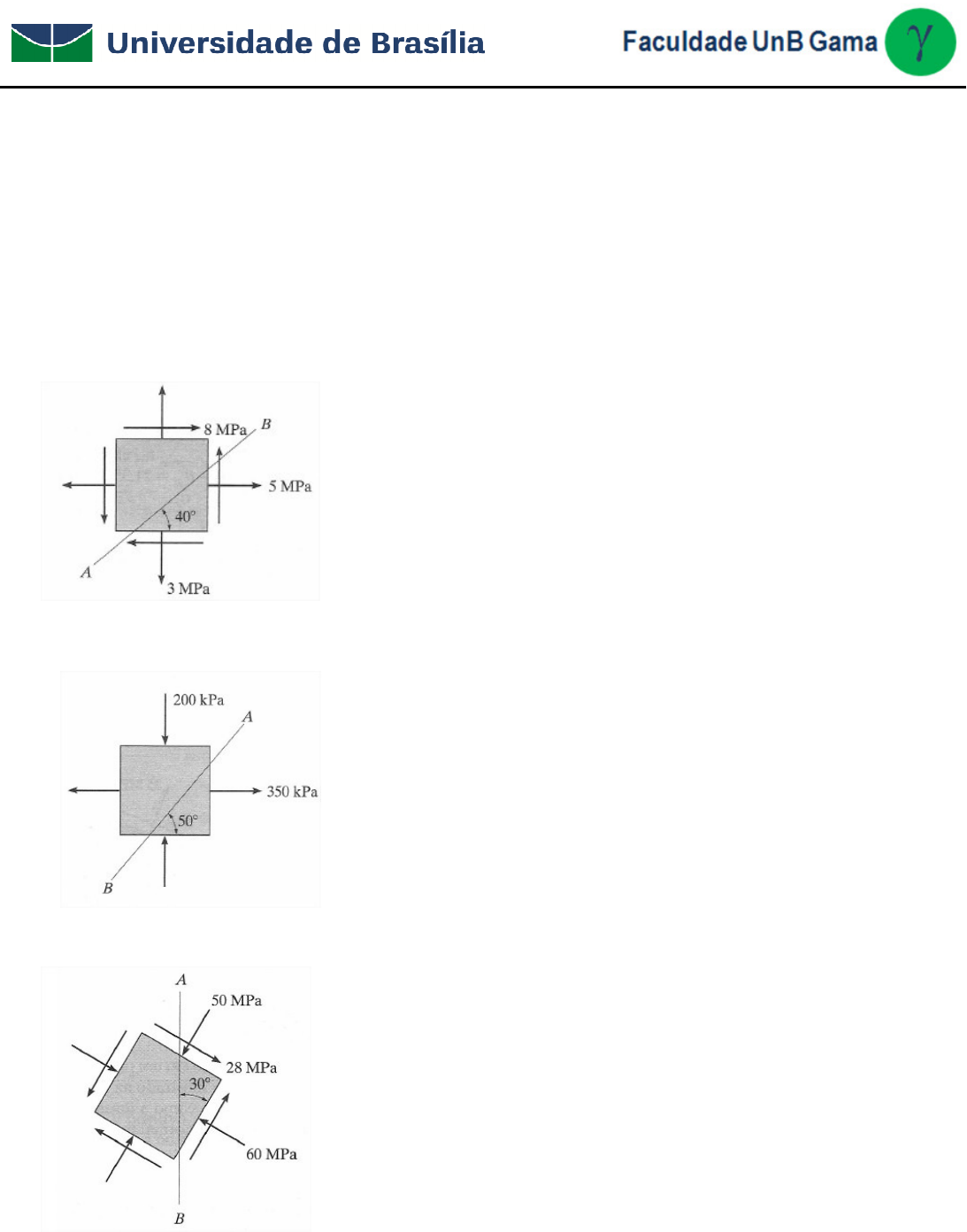

1) O estado de tensão em um ponto em um elemento estrutural é mostrado no elemento abaixo.
Determine as componentes de tensão que agem no plano inclinado AB.
σx’ = 12,05 MPa;
σy’ = - 4,05 MPa;
τxy’ = 0,40 MPa
τ




2) O estado de tensão em um ponto em um elemento estrutural é mostrado no elemento abaixo.
Determine as componentes de tensão que agem no plano inclinado AB.
σx’ = 27,25 kPa;
σy’ = -122, kPa;
τxy’ = - 270,82 kPa






3) O estado de tensão em um ponto em um elemento estrutural
é mostrado no elemento abaixo. Determine as componentes de tensão que agem no plano inclinado AB.

σx’ = -76,75 MPa;
σy’ = - 33,25 MPa;
τxy’ = -18,33 MPa







Mecânica dos Sólidos para Engenharia
Profª Glauceny Medeiros
4) O estado de tensão em um ponto em um elemento estrutural é mostrado no elemento abaixo.
Determine as componentes de tensão que agem no plano inclinado AB.
σx’ = 90,31 MPa;
σy’ = 62,5 MPa;
τxy’ = - 34,82 MPa






5) Determine o estado de tensão equivalente em um elemento, se ele estiver orientado a 30° em sentido
anti-horário em relação ao elemento mostrado.
σx’ = 747,72 kPa;
σy’ = - 1047,72 kPa;
τxy’ = 345,09 kPa








6) Um ponto sobre uma chapa fina está sujeita aos dois estados de tensão sucessivos mostrados na figura.
Determine o estado de tensão resultante representado no elemento orientado como mostrado à direita.

σx’ = - 193,07 MPa;
σy’ = - 356,93 MPa;
τxy’ = 102,23 MPa





7) Uma barra de aço tem espessura de 12 mm e está sujeita a carga periférica mostrada na figura.
Determine as tensões principais desenvolvidas na barra.
σ1’ = 0,333 MPa;
σ2’ = - 0,333 MPa






Mecânica dos Sólidos para Engenharia
Profª Glauceny Medeiros
8) Uma placa de aço tem espessura de 10 mm e está sujeita a carga periférica mostrada na figura.
Determine a tensão de cisalhamento máxima no plano e a tensão normal média desenvolvida no aço.
9)
σx = 3 MPa;
σy = 4 MPa;
τxy = 0,5 MPa
σmed = 3,5 MPa






9) Determine o estado de tensão equivalente, se um elemento estiver orientado a 30° em sentido horário
em relação ao elemento na figura abaixo. Mostre o resultado no elemento.
σx’ = 20, 24 MPa;
σy’ = 62,26 MPa;
τxy’ = 7,93 MPa






10) Para o estado de tensão indicado no elemento abaixo, determine: (a) As tensões principais, (b) a tensão
de cisalhamento máxima no plano e a tensão normal média. Especifique a orientação do elemento em
cada caso.
σ1 = 645,64 MPa;
σ2 = - 495,64 MPa
θp = 37,31°
 τmax = 570 MPa
 σmed = 75 MPa
θs = -14,40°






11) Para o estado de tensão indicado no elemento abaixo, determine: (a) As tensões principais, (b) a tensão
de cisalhamento máxima no plano e a tensão normal média. Especifique a orientação do elemento em
cada caso.

σ1 = 125,55 MPa; σ2 = 24,44 MPa; θp = 47,14°;
τmax = 50,56 MPa;
σmed = 37,5 MPa; θs = 4,26°;

Mecânica dos Sólidos para Engenharia
Profª Glauceny Medeiros


12) Obtenha o Círculo de Mohr que descreve cada um dos seguintes estados de tensão abaixo.








a) Centro (0 ; 0) / R = 30 / σY’, τXY’ =(15 ; 25,98)
b) Centro (0 ; 0) / R = 30

13) Obtenha o Círculo de Mohr que descreve cada um dos seguintes estados de tensão abaixo.










a) Centro (100 ; 0) / R = 700
b) Centro (-1 ; 0) / R = 1
c) Centro (0 ; 0) / R = 20



14) Utilizando o Círculo de Mohr para o estado de tensão indicado, determinar: (a) Os planos principais e as
tensões principais; (b) A máxima tensão de cisalhamento e a tensão normal correspondente; (c) As
componentes de tensões que se exercem no elemento obtido pela rotação de 30° no sentido anti-
horário.
Centro (290 ; 0) / R = 483,74
a) θp = 82,87° (350 ; 480) (230 ; -480)
b) τmax = 483,74 / σmed = 290 MPa
c) 82,87° + 60° = 142,87° / ( - 100,70 ; 285,22) / (680,7 ; - 285,22)
a)
