Laboratório de Física

Rua Cesário Galeno 448/475 - Tatuapé - São Paulo - SP CEP 03071-000 Fone (011) 2178-1212

CARGA ELÉTRICA E FORÇA ELÉTRICA

OBJETIVOS

Carga Elétrica:
- Observar a existência de cargas elétrica na
matéria.
- Verificar as cargas de natureza diferentes.
- Observar os processos de eletrificação de
diferentes corpos.
- Observar a existência da força elétrica entre
cargas de mesmo sinal e cargas de sinais
contrárias.

INTRODUÇÃO TEÓRICA

De acordo com a constituição da matéria, os
fenômenos físicos são originados de quatro
interações:
1. Interações Fracas
2. Interação Gravitacional
3. Interações Elétricas
4. Interações Fortes
Estas quatro interações são de origem elementar.
Além disso, nem todas são totalmente
compreendidas.
Por volta de 600 a.C., na Grécia antiga, observou-
se que quando o âmbar era atritado à lã, este
adquiria propriedades de atrair objetos leves. Este
mesmo fenômeno ocorre quando qualquer objeto
é atritado. Pode-se dizer que estes objetos estão
eletricamente carregados.
Observa-se que dois objetos de mesma
característica (mesma composição química)
quando carregados pelo mesmo processo sofrem
repulsão quando se aproxima um do outro.

Os fenômenos de atração ou repulsão só ocorrem
quando os objetos estão carregados ou
eletrizados, ou seja, possuem excesso de cargas.
Os processos de eletrização mais usuais são: por
atrito, por indução ou por contato.

Quando um corpo é atritado contra outro corpo,
dependendo de suas propriedades, um dos
corpos cede elétrons para o outro, ficando
carregado positivamente. Enquanto o outro corpo
que recebe os elétrons fica carregado
negativamente. Se um destes corpos encostar em
um terceiro corpo neutro e isolado a carga elétrica
será dividida pelos dois.

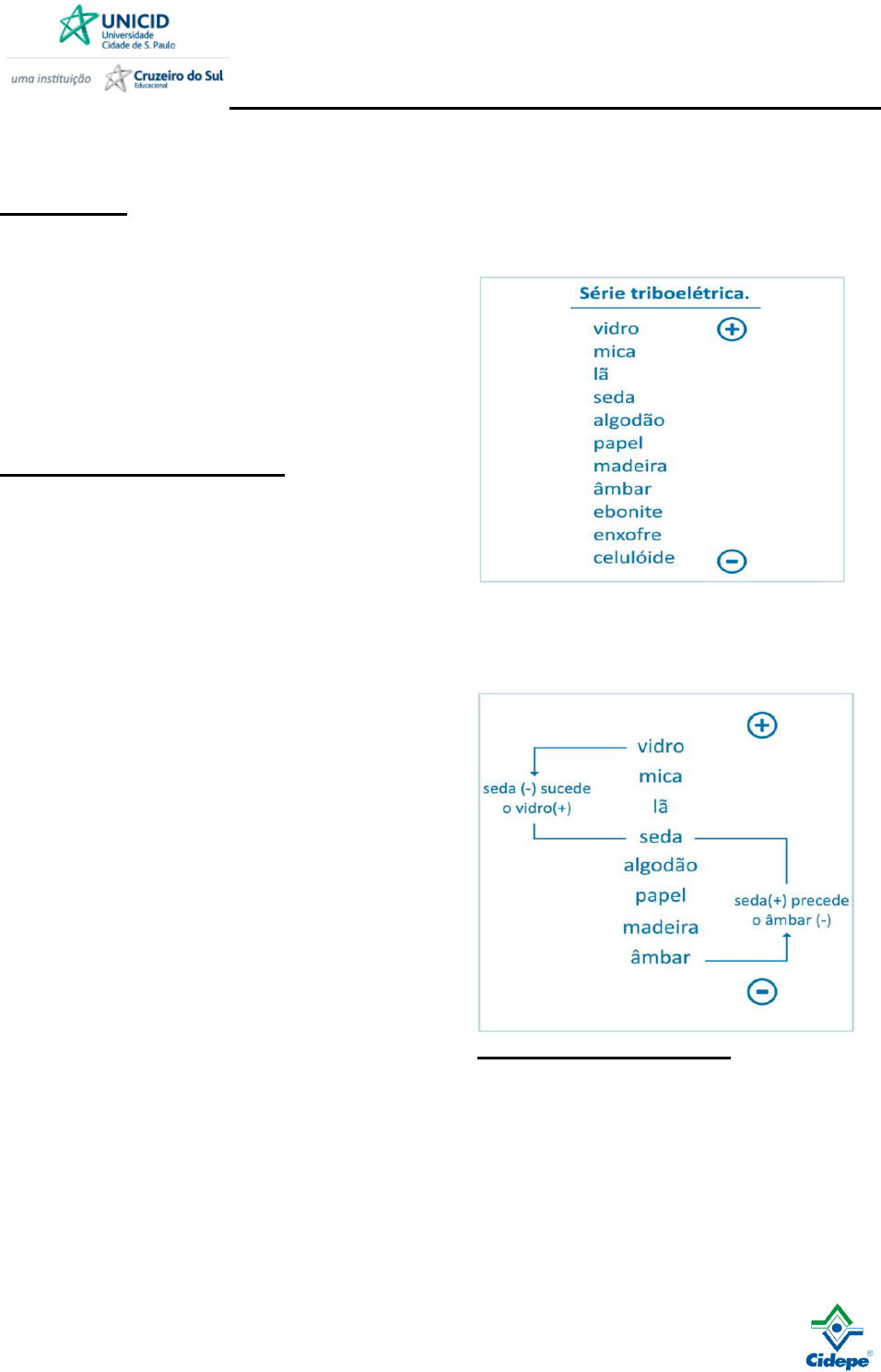

A triboeletricidade é a eletricidade obtida no
processo de eletrização por atrito. A série
triboelétrica vem a ser uma relação de materiais,
estabelecida experimentalmengte, em que os
matérias estão colocados em ordem crescente de
capacidade de receber elétrons.

Um material da série, ao ser atritado com outro
que o sucede na série, fica eletrizado com carga
elétrica negativa.
Ex: Se atritarmos o vidro com seda, o vidro fica
carregado positivamente.

MATERIAL UTILIZADO
 Bastão de polipropileno
 Bastão de pvc
 Bastão de vidro
 Eletroscópio
 Papel alumínio
 Gerador eletrostático
 Cabeça esférica com 250 mm de diâmetro
 Esfera com cabo
 Fita adesiva
 Percevejos
 Flanelas
 Laboratório de Física
Rua Cesário Galeno 448/475 - Tatuapé - São Paulo - SP CEP 03071-000 Fone (011) 2178-1212
INTEGRANTES DO GRUPO
DATA : ______/_____/______
CURSO:________________________________________ TURMA: __________
NOME:________________________________________________CA:_______________
NOME:________________________________________________CA:_______________
NOME:________________________________________________CA:_______________
NOME:________________________________________________CA:_______________
NOME:________________________________________________CA:_______________
NOME:________________________________________________CA:_______________
NOME:________________________________________________CA:_______________


 (a) (b)
Figura 1: (a)Gerador Eletrostático; (b) Kit de Eletrostática.

Carregando e descarregando o eletroscópio
Para carregar o eletroscópio por cantato, atrita-
se um corpo e se encosta este corpo carregado
no disco coletor do eletroscópio. Este se carrega
e permanece aberto.
O eletroscópio é descarregado quando colocado
em contato com a terra. Este procedimento faz
com que o excesso de cargas flua para a terra
fazendo a lâmina fechar.
Para carrega-lo por indução aproxima-se o
corpo eletrizado ao disco coletor. Se liga o disco
à terra para fazer com que as cargas fluam.
Retira-se o disco da terra e afasta-se o corpo
eletrizado. O eletroscópio estará carregado e
permanece aberto.
 Laboratório de Física
Rua Cesário Galeno 448/475 - Tatuapé - São Paulo - SP CEP 03071-000 Fone (011) 2178-1212
PROCEDIMENTO EXPERIMENTAL
Princípio de funcionamento do eletroscópio
1. Fixe o eletrodo com gancho na esfera do
gerador;
2. Coloque a lâmina de alumínio com as duas
extremidades de mesmo tamanho no
eletrodo (figura 1 a);
3. Ligue o aparelho por alguns segundos e
torne a desligá-lo. Comente o observado
na lâmina.

Distribuição das cargas elétricas em uma
superfície

1. Retire a cabeça esférica do gerador e a
coloque apoiada.

2. Fixe uma tira de papel alumínio
internamente e outra externamente à
cabeça esférica.

Figura 2

3. Recoloque a cabeça esférica do gerador em
sua posição.
4. Ligue o gerador por alguns segundos e
torne a desliga-lo.
5. Comente e justifique o observado, tanto
internamente como externamente, em
termos da distribuição de carga elétrica.

O processo de eletrização por atrito

1. Atrite o bastão de PVC com o pano de
algodão.
2. Admitindo que o PVC tem características
elétricas semelhantes ao ebonite, consulte a
série triboelétrica e identifique o sinal das
cargas do bastão de PVC eletrizado.
3. Aproxime o bastão de PVC eletrizado do
eletroscópio. Comente e justifique o que
foi observado no eletroscópio.
4. Atrite o bastão de vidro com o pano de
algodão, consulte a série triboelétrica e
identifique o sinal das cargas do bastão de
vidro eletrizado.
5. Aproxime o bastão de vidro eletrizado do
eletroscópio. Comente e justifique o que
foi observado no eletroscópio.


Acendendo uma lâmpada Fluorescente.

1. Ligue o gerador Segure a lâmpada com a
mão cerca de 20 cm do extremo.
2. Aponte a Lâmpada fluorescente para a
esfera do gerador em funcionamento.
3. Comente o que foi observado.

Simulando um para-raios

1. Perfure a fita adesiva com o percevejo e
cole-o na esfera menor de forma a ficar com
a ponta perpendicularmente para fora.
2. Ligue o gerador.
3. Aproxime a esfera pequena da esfera do
gerador.
4. Inicialmente aproxime pela parte oposta ao
percevejo Observe.
5. Gire a esfera e aproxime a parte com
percevejo da esfera grande. Observe.
6. Comente e justifique o que foi
observado. Este procedimento confirma
o que em geral conhecemos sobre os
para-raios?



 Laboratório de Física
Rua Cesário Galeno 448/475 - Tatuapé - São Paulo - SP CEP 03071-000 Fone (011) 2178-1212
Princípio de funcionamento do eletroscópio






























Distribuição das cargas elétricas em uma superfície

























 Laboratório de Física
Rua Cesário Galeno 448/475 - Tatuapé - São Paulo - SP CEP 03071-000 Fone (011) 2178-1212
O processo de eletrização por atrito






















































 Laboratório de Física
Rua Cesário Galeno 448/475 - Tatuapé - São Paulo - SP CEP 03071-000 Fone (011) 2178-1212
Acendendo uma lâmpada Fluorescente.
























Simulando um para-raios
