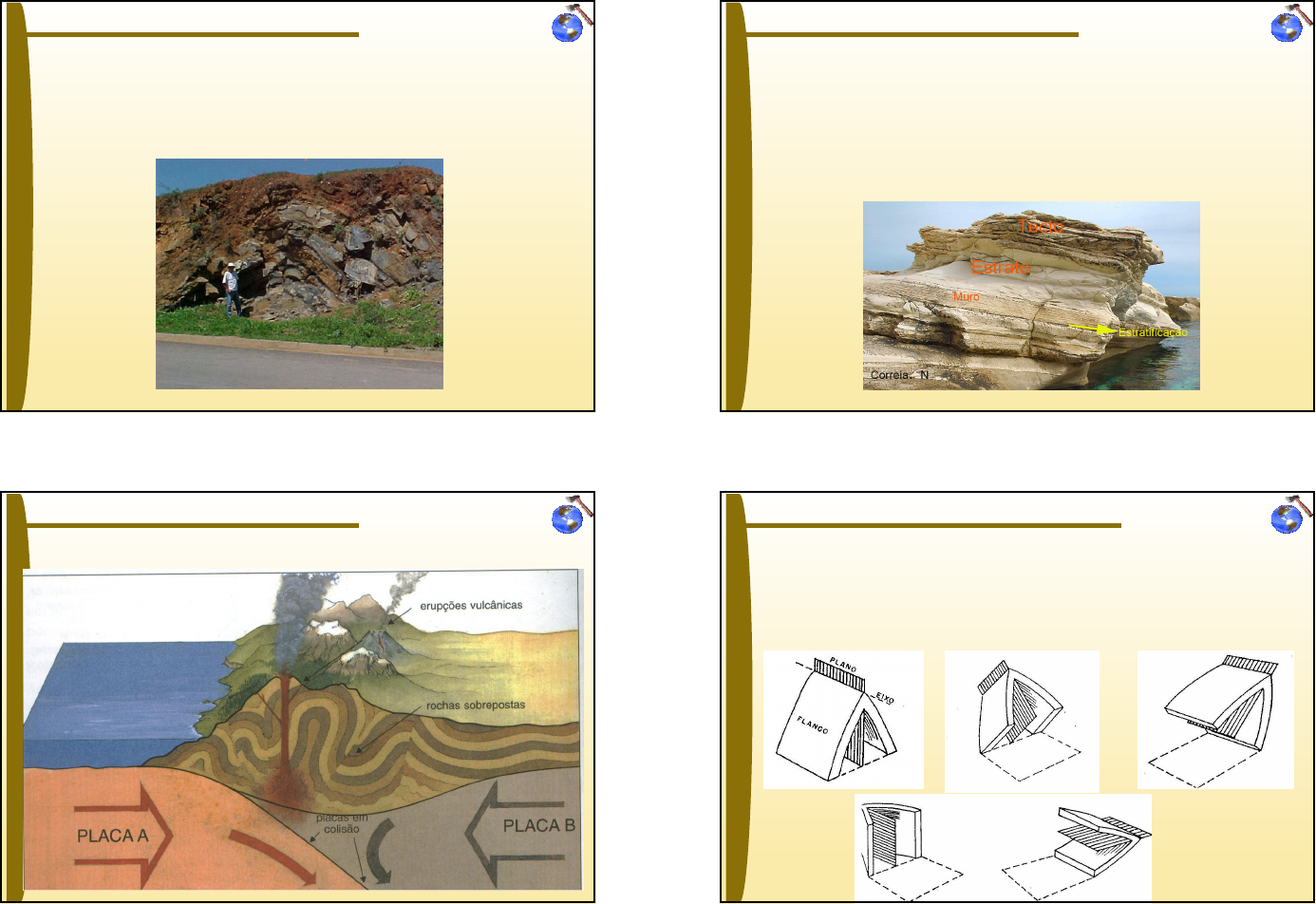

DOBRAMENTOS
Esforços na rocha ⇒ Fraturas, falhamentos ou dobramentos
Mas do que dependem?
Intensidade, duração e direção dos esforços!
DOBRAMENTOS
Dobramentos Modernos
DOBRAMENTOS
E a competência da rocha em resistir?
O que é uma rocha competente: é aquela que apresenta grande resistência aos
esforços. Ex.: calcário, arenitos, quartzos
O que são rochas incompetentes? São rochas que não resistem aos esforços e
acabam dobrando-se! Ex.: folhelhos, silitos e xistos
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Plano axial: plano que divide uma dobra tão simetricamente
quanto possível em duas partes (vertical, inclinado ou horizontal)
COMPONENTES DAS DOBRAS
Para a identificação das posições e dos tipos de dobras, deve-se analisar alguns
componentes
03/10/2016
2
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Eixo: é a interseção do plano axial com uma camada qualquer.
Como o eixo resulta de uma interseção, ele estará representado
por uma linha
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Flancos: os dois lado de uma dobra
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Crista: é a porção mais elevada de uma dobra, podendo
eventualmente ser o mesmo tempo, o eixo da dobra
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Plano de crista: é o plano formado pela reunião das cristas de
várias camadas. É de grande importância no estudo da estrutura
dos depósitos petrolíferos.
03/10/2016
3
DOBRAMENTOS: CLASSIFICAÇÃO DAS DOBRAS
CLASSIFICAÇÃO DAS DOBRAS
De acordo com o aspecto morfológico, posição do eixo e plano
Anticlinal: é uma dobra convexa, na qual as camadas inclinam-
se de maneira divergente a partir de um eixo. A sua parte jovem
está em cima.
DOBRAMENTOS: CLASSIFICAÇÃO DAS DOBRASAnticlinal
DOBRAMENTOS: CLASSIFICAÇÃO DAS DOBRASAnticlinal
DOBRAMENTOS: CLASSIFICAÇÃO DAS DOBRAS Anticlinal
03/10/2016
4
DOBRAMENTOS: CLASSIFICAÇÃO DAS DOBRAS Sinclinal
DOBRAMENTOS: CLASSIFICAÇÃO DAS DOBRAS
DRB – JERICOACOARA - 2015
DOBRAMENTOS: CLASSIFICAÇÃO DAS DOBRAS
DRB – JERICOACOARA - 2015
DOBRAMENTOS: CLASSIFICAÇÃO DAS DOBRAS
DRB – JERICOACOARA - 2013
03/10/2016
5
DOBRAMENTOS: CLASSIFICAÇÃO DAS DOBRAS
Anticlinal
X
Petróleo
DOBRAMENTOS: CLASSIFICAÇÃO DAS DOBRAS
Sinclinal: é uma dobra côncava, na qual as camadas se inclinam de modo
divergente formando uma depressão. A sua parte jovem está embaixo
DOBRAMENTOS: CLASSIFICAÇÃO DAS DOBRASSinclinal
DOBRAMENTOS: CLASSIFICAÇÃO DAS DOBRASSinclinal
03/10/2016
6
DOBRAMENTOS: CLASSIFICAÇÃO DAS DOBRAS
Sinclinal
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Dobra simétrica: plano axial é essencialmente vertical
Dobra assimétrica: o plano axial é inclinado, com os flancos
mergulhado em direções opostas e com inclinações diferentes
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Dobra recumbente ou deitada: o plano axial é essencialmente
horizontal ou tende à horizontalidade
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Dobra recumbente ou deitada
03/10/2016
7
DOBRAMENTOS: COMPONENTES DAS DOBRASDobra recumbente
DOBRAMENTOS: COMPONENTES DAS DOBRASDobra recumbente
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Dobra isoclinal: os dois flancos apresentam um paralelismo,
tendo, portanto, os mesmos ângulos de inclinação, os quais
mergulham para lados comuns.
DOBRAMENTOS: COMPONENTES DAS DOBRASDobra isoclinal
03/10/2016
8
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Dobra em leque: as camadas sofrem um estrangulamento
próximo à porção basal
DOBRAMENTOS: COMPONENTES DAS DOBRASDobra em leque
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Dobra em chevron: os flancos da região do eixo da dobra
(vértices) foram ângulos agudos e não uma zona
aproximadamente arredondada
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Dobra em chevron
03/10/2016
9
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Dobra monoclinal ou flexão: não forma anticlinais ou sinclinais.
As camadas sofrem flexão lateral, permanecendo parte delas
próximo à horizontalidade
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Dobra de arrasto: numa sucessão de camadas competentes e
incompetentes estas últimas, quando comprimidos, dobram-se
várias vezes, ficando plissadas entre as camadas competentes
que em geral sofrem dobramentos mais suaves
DOBRAMENTOS: COMPONENTES DAS DOBRASDobra de arrasto
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Dobra de arrasto
03/10/2016
10
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Anticlinório: É um agrupamento de dobras, incluindo anticlinal e
sinclinal, que no conjunto forma um arqueamento de formas
convexa para cima.
DOBRAMENTOS: COMPONENTES DAS DOBRAS
Sinclinório: é um sistema oposto do anticlinório, nele o
arqueamento é côncavo
