FACULDADE PARAÍSO - CE
CURSO: ENGENHARIA CIVIL
MECÂNICA DOS FLUIDOS
LISTA 2 – MANOMETRIA
PROFA: FCA. VALDEIZA
ALUNO (A): _______________________________________________________

Segunda Lista de Exercícios

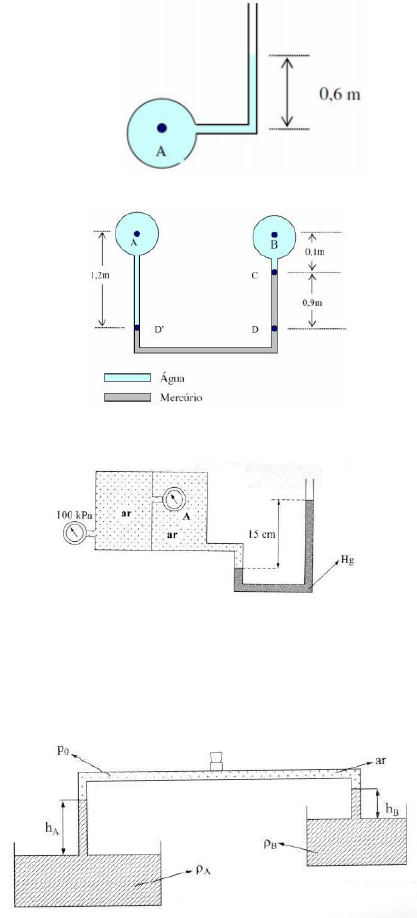

1. Sabendo-se que a leitura de um piezômetro é de 0,6 m e está preenchido com água, calcule
a pressão (kPa ) no interior da tubulação a que ele está ligado. (Resposta: PA=5,86 kPa)

2. Calcular a diferença de pressão entre os pontos A e B . (Resposta: pA – pB = 108,82kPa)

3. Calcular a leitura do manômetro A da figura Hg = 136000 N/m3. (Resposta: pA = 79,6 kPa)

4. Determinar ρA , p0 , p0 abs na configuração do desenho, sendo dados hB = 0,1 m; hA = 0,2 m;
ρB = 1000 kg/m3; patm = 100kPa; g = 10 m/s2. (Resposta: ρA= 500 kg/m3 ; p0 = -1000
Pa; p0abs = 99kPa (abs)

5. De acordo com o esquema da figura, determine:
a) Qual a leitura do manômetro metálico?
b) Qual a força que age sobre o topo do reservatório? (Resp. PM=200 N/m2 ; Ftopo = 2000N)

6. Determinar a diferença de pressão entre a tubulação de água e a tubulação de óleo mostrada na figura.
(S é a densidade relativa, em relação à água, dos fluidos indicados). (Resposta: págua – póleo = 11,9kPa)


7. Calcular a pressão no ponto A. (Resposta: PA=210,6972)

8. Determinar as pressões efetivas e absolutas: a) no ar. b) no ponto M da configuração a
seguir.
Dados da leitura barométrica 740mmHg; óleo=8500 N/m3; Hg=136000 N/m3.

9. Se utiliza uma manômetro tipo “U” para medir uma pressão de um fluido com massa
especifica igual a 700kg/m3. O manômetro utiliza mercúrio com densidade igual a 13,6.
Determinar:

a) Pressão relativa em A quando h1=0,4m e h2=0,9m. (resposta: 116811,28 N/m2)
b) Pressão relativa em A quando h1=0,4m e h2=-0,1m. (resposta: -16031,031 N/m2)

10. Baseado na figura ao lado, determine:
a) A pressão absoluta e relativa na interface gasolina-água; (resposta: 29,304 kPa ; 130,63 kPa
(abs))
b) A pressão absoluta e relativa no fundo do reservatório. (resposta: 39,068 kPa ; 140,4 kPa
(abs))
