•••• A locomotiva a vapor (IV)
Texto atualizado em 13 de Março de 2007 - 01h16

por Sílvio dos Santos *


Caros leitores,

Hoje, falaremos dos principais tipos de locomotivas a vapor.

*************************

A Robert Stephenson & Co., teve na locomotiva Planet,
construída em 1830, seu principal produto durante os vários
anos que o modelo foi fabricado. As características desse tipo de
máquina deram origem a configuração 2-2-0 de Robert
Stephenson’’s Planet.


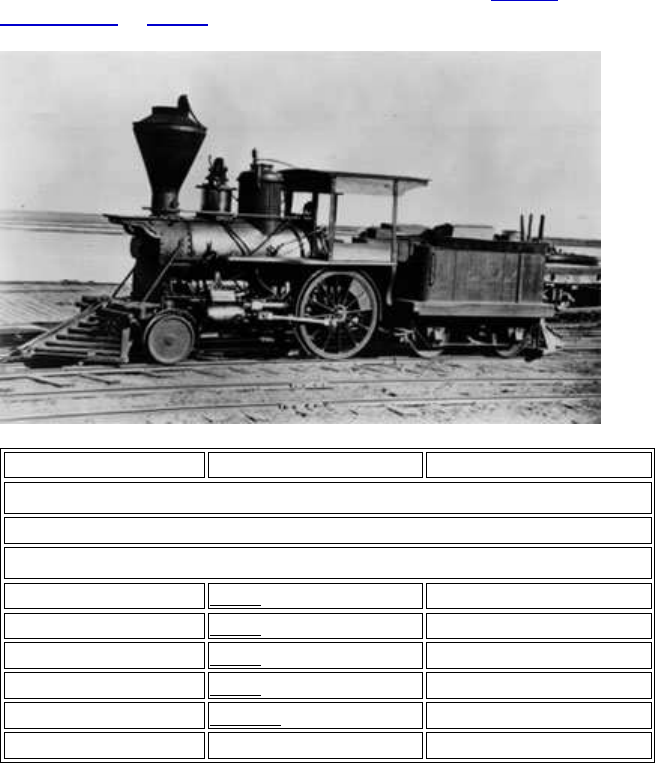

Locomotiva configuração 2-2-0 Planet
Arranjo dos eixos Classificação Whyte Nome

Principais tipos de locomotivas a vapor

oO 2-2-0 Planet
ooOOOo 4-6-2 Pacific
oOOOOo 2-8-2 Mikado
ooOOOOo 4-8-2 Mountain
ooOOOO-OOOOoo 4-8-8-4 Mallets - Big Boy
ooOOOo+oOOOoo 4-6-2+2-6-4 Garrats - Dupla Pacific
As locomotivas da configuração de 4-6-2 foram fabricadas pela
ALCO - American Locomotives Co. a partir de 1903.
Denominadas de Pacific devido a primeira locomotiva com essa
configuração ter sido exportada para a Nova Zelândia pelo
Oceano Pacifico. As 4-6-2 foram predominantes no transporte
de passageiros durante o século XX.



Pacific 4-6-2 da Blue Mountain and Reading Railroad

A Philadelphie Baldwin construiu a serie Mikado, para as
ferrovias japonesas a partir de 1897, na configuração 2-8-2.
Essa locomotiva também era denominada de Mike ou de
MacArthur, uma homenagem ao seu inventor. Além da utilização
na Nippon Railway e na Europa, a 2-8-2 foi particularmente
popular nos Estados Unidos.



Locomotiva Mikado 2-8-2 fabricada pela Baldwin

Possivelmente, o nome Mountain, da locomotiva com a
configuração 4-8-2, teve origem na ferrovia Chesapeake and
Ohio Railroad nos Estados Unidos, que a utilizava na região
montanhosa de Allegheny Mountains. Com características
técnicas para vencer grandes rampas, a 4-8-2 também
desenvolvia uma velocidade alta para 1912, atingindo 116
km/h.

O aumento do comprimento das locomotivas criou dificuldades
de inserção dos trens nas curvas mais fechadas, exigindo a
diminuição da velocidade nesses pontos. Pensando em resolver
esse problema o engenheiro francês Meyer inventou a primeira
locomotiva articulada em 1868.

A locomotiva articulada mais utilizada foi construída pelo
engenheiro suíço Anatole Mallet em 1876 e conhecida como 4-8-
8-4. Nos Estados Unidos essa locomotiva foi fabricada para a
Union Pacific Rail Roads, que necessitava de máquinas que
tracionassem grandes tonelagens e ficaram conhecidas pelo
nome de Big Boy. Foram as maiores locomotivas a vapor
construídas no mundo.



Locomotiva tipo 4-8-8-4 Mallet Big Boy da Union Pacific


A locomotiva bi-articulada foi inventada pelo engenheiro inglês
Herbert William Garratt em 1907 e construída pela Beyer-
Peacock em Manchester. A separação da estrutura da
locomotiva em três partes possibilitava que uma locomotiva
grande e potente circulasse em linhas de raios pequenos,
característica de ferrovias em regiões montanhosas. A
configuração 4-6-2+2-6-4 da Garrat também é conhecida como
dupla pacific.



Locomotiva bi-articulada tipo Garratt 4-6-2+2-6-4



Garratt 4-6-2+2-6-4 da Africa do Sul
