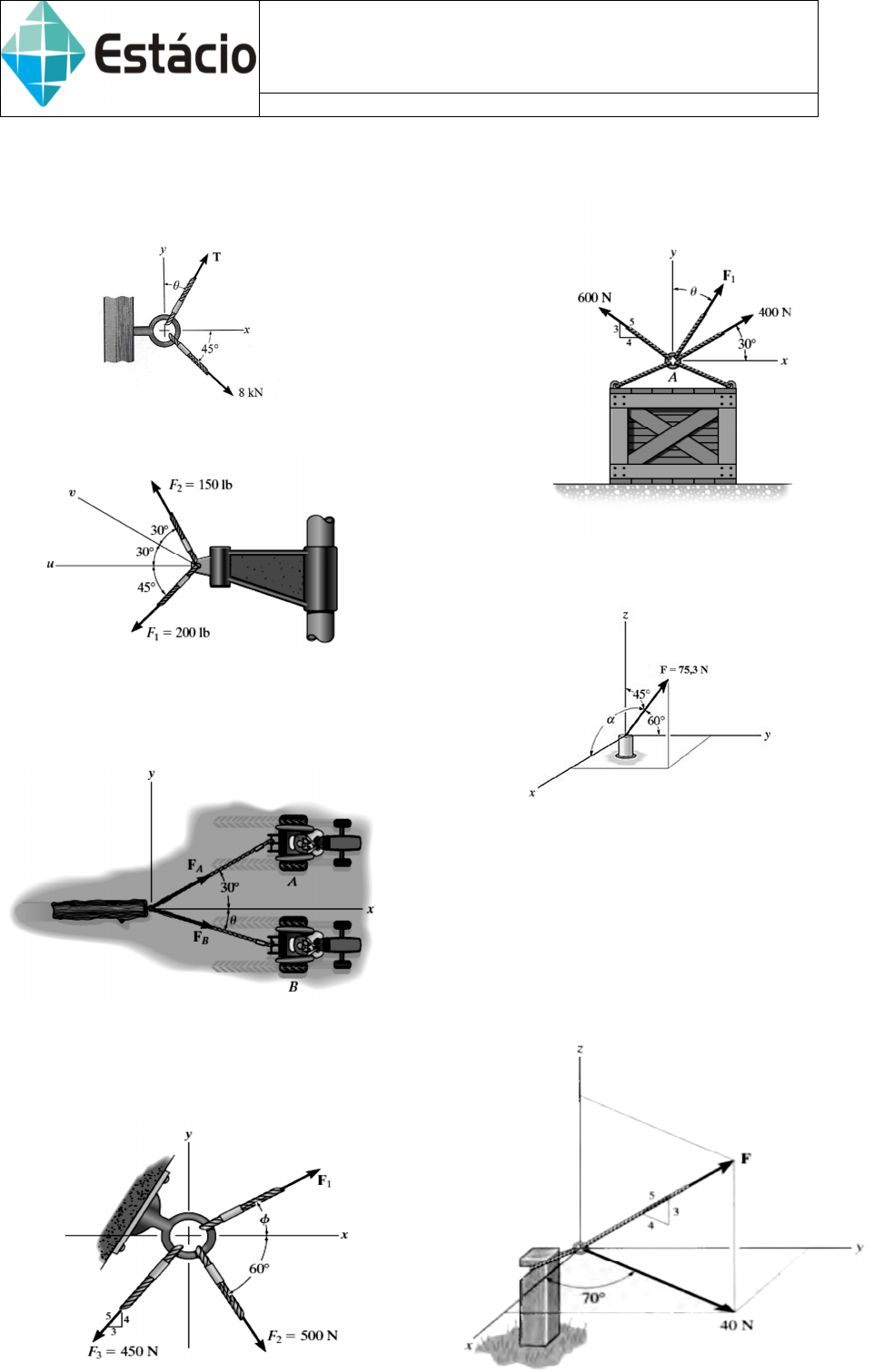

01) Se a intensidade da força resultante
deve ser de 9 kN direcionada ao longo do eixo
x positivo, determine a intensidade da força T
que atua sobre a argola e seu ângulo ângulo θ.







02) Decomponha as forças F1 e F2 nas
direções u e v. determine os valores destas
componentes.







03) A tora de madeira é rebocada pelos dois
tratores mostrados, sabendo-se que a força
resultante é igual a 10 kN e está orientada ao
longo do eixo x positivo, determine a
intensidade das forças FA e FB. Considere θ =
15º.









04) Se a intensidade da força resultante que
atua sobre a argola é 600 N e sua direção no
sentido horário do eixo x positivo é θ = 30°
determine a intensidade de F1 e o ângulo Ø.










5) Determine a intensidade e a direção, medida
no sentido anti-horário, a partir do eixo x, da
forca resultante das três forcas que atuam
sobre o anel A. Considere que F1 =500 N e θ =
20°.













6) Expresse a força F, da figura a seguir, como
um vetor cartesiano.








7) Determine a intensidade e os angulos
diretores coordenados de F1 = {60i - 50j +
40k} N e F2 = {-40i - 85j +30k} N.
Esquematize cada forca em um sistema de
referencia x, y, z.

8) Determine a intensidade e os ângulos diretores
coordenados da forca F que atua sobre a estaca.


















DISCIPLINA: MECÂNICA GERAL
UNIDADE I
LISTA DE EXERCÍCIOS
PROFESSOR: WELLINGTON
9) A corda mostrada na figura está presa aos
pontos A e B, determine seu comprimento e
sua direção, medidos de A para B.




10) Se r1 = {3i — 4j + 3k} m, r2 = {41 — 5k}
m, r3 = {3i -2j + 5k} m, determine a
intensidade e direção de r = 2r1-r2 + 3r3.

11) Represente o vetor posição r que atua do
ponto A(5 m, 5 m, 6 m) para o ponto B(5 m,-2
m, 1m) na forma de vetor cartesiano.
Determine seus ângulos diretores coordenados
e a distancia entre os pontos A e B.











12) A corda exerce uma forca F = {12i + 9j-
8k} N no gancho. Se ela tiver 8 m de
comprimento, determine a localização x,y do
ponto de acoplamento Be a altura z do gancho.


13) O cabo AO exerce uma força sobre o topo
do poste de F = {-120i - 90j - 80k}N. Se o
cabo possui um comprimento de 1,02m, de
termine a altura z do poste e a posição (x,y) de
sua base.



14) Se a corda AB de 1,5 m pode suportar uma
força máxima de 3500 N, determine a força na
corda BC e a distância y de modo que a caixa
de 200 Kg possa ser suportada.












15) O pendente de reboque AB está submetido
à força de 50 kN exercida por um rebocador.
Determine a força em cada um dos cabos de
amarração, BC e BD, se o navio está se
movendo para frente em velocidade constante.



16) Se o bloco D pesa 1,50 kN e o bloco B
pesa 1,375 kN, determine o peso do bloco C e
do ângulo θ para o equilíbrio.





17) Determine a tração desenvolvida nos cabos
CA e CB necessária para o equilíbrio do
cilindro de 10 kg. Considere θ = 400.

18) Determine as intensidades das projeções
dos componentes da forca F = (60i + 12j - 40k)
N na direção dos cabos AB e AC.
















19) Determine a intensidade e o angulo θ de F1
de modo que o ponto material P esteja em
equilíbrio.













20) Se o cabo CB está submetido a uma tração
que é o dobro da do cabo CA, determine o
ângulo θ para o equilíbrio do cilindro de 10 kg.
Além disso, determine as trações nos cabos
CA e CB.



21) Determine a forca necessária nos cabos AB
e AC para suportar o farol de trafego de 12 kg.



22) Determine a intensidade e o sentido de F1
necessários para manter o sistema de forca
concorrente em equilíbrio.
