1 – Um sistema digital feito para somar números binários tem seis entradas: as entradas A, B e C que
correspondem a um número binário (sendo A o digito mais significativo); e as entradas D, E e F
correspondente a um segundo número binário (sendo D o digito mais significativo). O sistema tem três
saídas: G, H e I, que correspondem a um terceiro número binário (sendo G o digito mais significativo). O
número binário da saída é a soma dos dois números binários da entrada

A representação gráfica dessa soma pode ser dada da seguinte maneira:








a) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a saída I
b) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a saída H
c) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a saída G

2 – Um determinado sistema digital tem três entradas, A, B e C que correspondem a três dígitos de um
número binário, sendo A o digito mais significante. O sistema tem sete saídas diferentes uma para cada
lâmpada de um numero digital, como mostrado na figura 1:

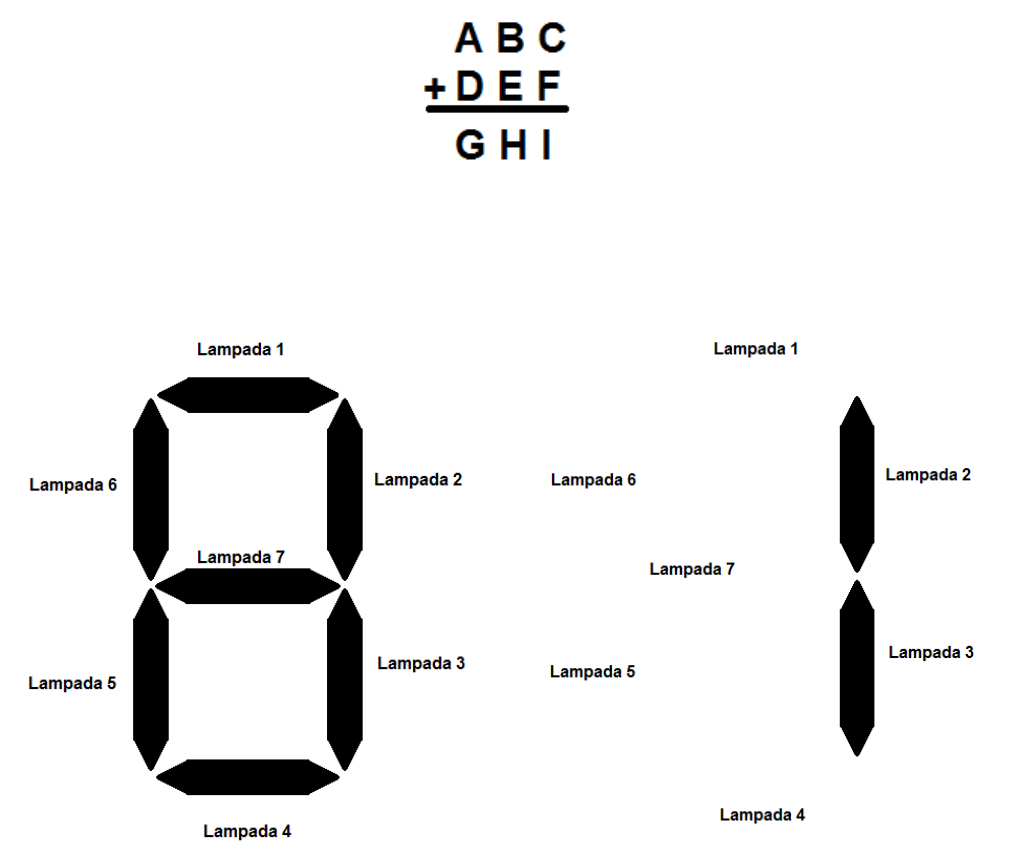

 Fig, 1: Lampada Fig. 2: Lâmpadas 2 e 3 acesas mostram o Número 1

Quando a saída correspondente a uma determinada lâmpada recebe o valor 1, a lâmpada acende, quando
recebe zero, fica apagada, e assim é possível construir o número em decimal.

Por exemplo, se a entrada for A=0, B=0 e C =1, o número em binário é 001, que corresponde ao número
decimal 1. Para representar este número, apenas as lâmpadas 2 e 3 acendem, como mostra a figura 2.

a) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a lâmpada 1
b) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a lâmpada 2
c) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a lâmpada 3
d) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a lâmpada 4
e) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a lâmpada 5
f) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a lâmpada 6
g) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a lâmpada 7

3 – Um sistema digital feito para subtrair números binários tem quatro entradas: as entradas A e B que
correspondem a um número binário (sendo A o digito mais significativo); e as entradas C e D,
correspondente a um segundo número binário (sendo C o digito mais significativo). O sistema tem duas
saídas: E e F, que correspondem a um terceiro número binário (sendo E o digito mais significativo). O
número binário da saída é a subtração do primeiro (AB) pelo segundo número (CD). Considere que o sistema
apresente resultado “00” toda vez que a subtração resulte em um numero negativo.

A representação gráfica dessa soma pode ser dada da seguinte maneira:



a) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a saída F
b) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a saída E

5 – Um sistema digital feito para subtrair números binários tem quatro entradas: as entradas A e B que
correspondem a um número binário (sendo A o digito mais significativo); e as entradas C e D,
correspondente a um segundo número binário (sendo C o digito mais significativo). O sistema tem duas
saídas: E e F, que correspondem a um terceiro número binário (sendo E o digito mais significativo). O
número binário da saída é a subtração do primeiro (AB) pelo segundo número (CD). Considere que o sistema
apresente resultado sem o sinal toda vez que a subtração resulte em um numero negativo, ou seja, se o
resultado da subtração for menos 1, o sistema apresentará o valor 1.

A representação gráfica dessa soma pode ser dada da seguinte maneira:



a) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a saída F
b) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a saída E


6 – A figura abaixo mostra um diagrama de alarme de automóvel usado para detectar algumas situações
indesejáveis. As três entradas são usadas para indicar, respectivamente o estado da porta do motorista,
da ignição e dos faróis.

Considere um sistema digital para acionar o alarme nas seguintes condições
 - Os faróis estão ligados e a ignição está desligada.
 - A porta do motorista está aberta e a ignição está ligada.

Construa a tabela da verdade, a equação lógica e o circuito eletrônico para esse sistema


7 – Dadas três entradas de um circuito, A, B e C, que são dígitos de um número binário, sendo C o digito
menos significativo. O circuito apresenta a saída X, com valor “1" somente se o número formado pelas
três entradas for maior que 0012 e menor que 1102.

Construa a tabela da verdade, a equação lógica e o circuito eletrônico para esse sistema


8 – Dado o circuito lógico com quatro entradas: “B”, “C”, “E” e “F”. Este circuito é um comparador “=”
também conhecido como “igual a” de dois bits, onde BC é um número, EF é outro, (C e F são os dígitos
menos significativos). Sendo assim, a saída “X” vai ter valor “1” se BC for igual a EF, e vai ter valor “0”
toda vez que BC for diferente de EF.

a) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para esse sistema
b) Como seria a equação lógica fosse um comparador de 3 bits, com os números de entradas ABC,
e DEF (C e F são os dígitos menos significativos)?


9 - Um programa de calouros tem quarto jurados: A, B, C e D. Esses jurados podem aprovar
(entrada = 1) ou reprovar (entrada = 0) o calouro em questão. Quando pelo menos dois jurados
aprovam, o resultado final, para aquele calouro é “aprovado”. Caso contrário, o resultado final é
“reprovado”.


Construa a tabela da verdade, a equação lógica e o circuito eletrônico para esse sistema



10 - As entradas “A”,”B” e “C” de um determinado sistema digital são dígitos de um número
binário, sendo “C “ o dígito menos significativo. O sistema digital apresenta saída X, com valor
“1” somente se o número formado pelas três entradas for menor que 0112 OU maior que 1012.

Construa a tabela da verdade, a equação lógica e o circuito eletrônico para esse sistema

11 - Dado o circuito lógico com quatro entradas: “B”, “C”, “E” e “F”. Este circuito é um comparador “<=”
também conhecido como “menor ou igual a” de dois bits, onde BC é um número, EF é outro, (C e F são
os dígitos menos significativos). Sendo assim, a saída “X” vai ter valor “1” se BC for maior ou igual a EF,
e vai ter valor “0” nos outros casos

a) Construa a tabela da verdade e a equação lógica deste circuito
b) Construa o circuito, a partir da equação lógica
c) Como seria a equação lógica fosse um comparador de 3 bits, com os números de entradas ABC,
e DEF (C e F são os dígitos menos significativos)?


11 - Dado o circuito lógico com quatro entradas: “B”, “C”, “E” e “F”. Este circuito é um comparador “>=”
também conhecido como “maior ou igual a” de dois bits, onde BC é um número, EF é outro, (C e F são
os dígitos menos significativos). Sendo assim, a saída “X” vai ter valor “1” se BC for maior ou igual a EF,
e vai ter valor “0” nos outros casos

a) Construa a tabela da verdade e a equação lógica deste circuito
b) Construa o circuito, a partir da equação lógica
c) Como seria a equação lógica fosse um comparador de 3 bits, com os números de entradas ABC,
e DEF (C e F são os dígitos menos significativos)?

12 - Dado o circuito lógico com quatro entradas: “B”, “C”, “E” e “F”. Este circuito é um comparador “>”
também conhecido como “maior que” de dois bits, onde BC é um número, EF é outro, (C e F são os dígitos
menos significativos). Sendo assim, a saída “X” terávalor “1” se BC for maior que EF, e terá valor “0” nos
outros casos
a) Construa a tabela da verdade e a equação lógica deste circuito
b) Construa o circuito, a partir da equação lógica
c) Como seria a equação lógica fosse um comparador de 3 bits, com os números de entradas ABC,
e DEF (C e F são os dígitos menos significativos)?

13 - Dado o circuito lógico com quatro entradas: “B”, “C”, “E” e “F”. Este circuito é um comparador “≠”
também conhecido como “é diferente de” de dois bits, onde BC é um número, EF é outro, (C e F são os
dígitos menos significativos). Sendo assim, a saída “X” terá valor “1” se BC for diferente de EF, e terá valor
“0” nos outros casos

a) Construa a tabela da verdade e a equação lógica deste circuito
b) Construa o circuito, a partir da equação lógica
c) Como seria a equação lógica fosse um comparador de 3 bits, com os números de entradas ABC,
e DEF (C e F são os dígitos menos significativos)?

14 – Um determinado sistema digital tem quatro entradas, A, B, C e D; que correspondem a quatro dígitos de
um número binário, sendo A o digito mais significante. O sistema tem sete saídas diferentes uma para cada
lâmpada de um numero digital, como mostrado na figura 1:
lâmpada de um numero digital, como mostrado na figura 1:

 Fig, 1: Lampada Fig. 2: Lâmpadas 2 e 3 acesas mostram o Número 1


Quando a saída correspondente a uma determinada lâmpada recebe o valor 1, a lâmpada acende, quando
recebe zero, fica apagada, e assim é possível construir o número em HEXADECIMAL.

Por exemplo, se a entrada for A=0, B=0 e C =1, o número em binário é 001, que corresponde ao número
decimal 1. Para representar este número, apenas as lâmpadas 2 e 3 acendem, como mostra a figura 2.

a) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a lâmpada 1
b) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a lâmpada 2
c) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a lâmpada 3
d) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a lâmpada 4
e) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a lâmpada 5
f) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a lâmpada 6
g) Construa a tabela da verdade, a equação lógica e o circuito eletrônico para a lâmpada 7
