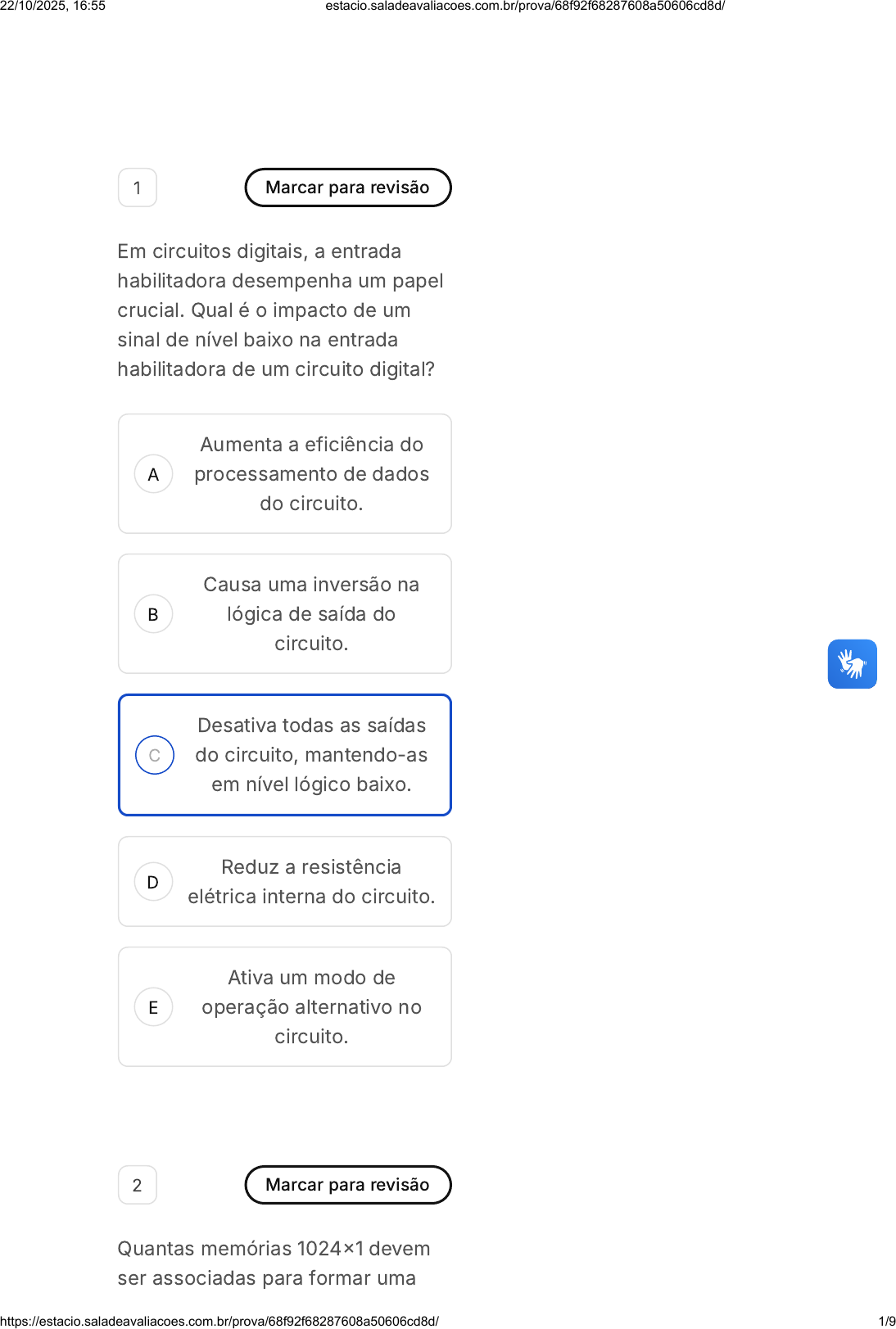

1 Marcar para revisão
Em circuitos digitais, a entrada
habilitadora desempenha um papel
crucial. Qual é o impacto de um
sinal de nível baixo na entrada
habilitadora de um circuito digital?
Aumenta a eficiência do
processamento de dados
do circuito.
Causa uma inversão na
lógica de saída do
circuito.
Desativa todas as saídas
do circuito, mantendo-as
em nível lógico baixo.
Reduz a resistência
elétrica interna do circuito.
Ativa um modo de
operação alternativo no
circuito.
2 Marcar para revisão
Quantas memórias 1024x1 devem
ser associadas para formar uma
22/10/2025, 16:55 estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/
https://estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/ 1/9
A
B
C
D
E
A
B
C
memória com capacidade de
armazenar 2 kilobytes, com
tamanho de palavra de 8 bits.
64
4
16
8
32
3 Marcar para revisão
O maior valor decimal que pode ser
representado com 12 bits utilizando
a codificação BCD é:
1000
9999
999
22/10/2025, 16:55 estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/
https://estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/ 2/9
D
E
A
B
C
D
E
99
100
4 Marcar para revisão
Análise as informações abaixo:
I- Em circuitos combinacionais é
necessário saber os estados atual e
passado das entradas para
determinar a saída
II- O comportamento do latch
 à entrada   depende da
implementação utilizada
III- A saída do latch  pode ser
atualizada a qualquer
momento desde que a entrada
habilitadora esteja no nível
apropriado
Estão corretas:
SR
SR = 11
D
Todas as afirmações
Apenas as afirmações II e
III
Apenas as afirmações I e
II
Apenas a afirmação II
Apenas a afirmação III
22/10/2025, 16:55 estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/
https://estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/ 3/9
A
B
C
5 Marcar para revisão
A seguir temos um contador digital
implementado com 4 (quatro) flip-
flops tipo JK.
Informe se é verdadeiro (V) ou falso
(F) o que se afirma abaixo sobre o
contador digital.
(  ) É um contador modo 16.
(  ) Quando a chave S1 está na
posição T (tal como na figura), é
um contador modo 13.
(  ) Quando a chave S1 está na
posição W (posição outra que a da
figura), é um contador modo 10.
(  ) Além dos estados firmes que
definem o modo do contador, esse
contador apresenta um estado de
transição.
(F); (V); (F); (V)
(V); (F); (F); (V)
(V); (V); (F); (F)
00
hora
: 19
min
: 27
seg
Ocultar
Questão 10 de 10
Respondidas (10) Em branco (0)
1 2 3 4 5
6 7 8 9 10
Prova AV Eletrônica Digital
22/10/2025, 16:55 estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/
https://estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/ 4/9
D
E
A
B
(F); (F); (V); (V)
(F); (V); (V); (F)
6 Marcar para revisão
Deseja-se implementar um
conversor "série-paralelo" com
flip-flops, de modo que se possa
armazenar 8 (oito) bits recebidos
em série. Para isso, deve-se usar:
8 (oito) Flip-Flops tipo JK,
com J= 1 e K= 1,
acoplados, com a entrada
serial aplicada na entrada
de "clock" do primeiro
Flip-Flop.
8 (oito) Flip-Flops tipo D,
acoplados, constituindo
um registrador de
deslocamento, com a
entrada serial aplicada na
entrada D do primeiro
Flip-Flop e com o
"clock" aplicado a todos
eles, sincronizando os
bits de entrada.
Finalizar prova
22/10/2025, 16:55 estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/
https://estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/ 5/9
C
D
E
16 (dezesseis) Flip-Flops
tipo D, acoplados,
constituindo um
registrador de
deslocamento, com a
entrada serial aplicada na
entrada D do primeiro
Flip-Flop e com o
"clock" aplicado a todos
eles, sincronizando os bits
de entrada.
16 (dezesseis) Flip-Flops
tipo RS, com R= 0 e S= 1,
acoplados, com a entrada
serial aplicada na entrada
de "clock" do primeiro
Flip-Flop. As saídas
paralelas são as saídas
Q , Q , Q  ... Q de cada
Flip-Flop.
0 1 2 n
8 (oito) Flip-Flops tipo T,
acoplados, com a
entrada serial aplicada à
entrada T do primeiro
Flip-Flop. As saídas
paralelas são as
saídas Q , Q , Q  ... On de
cada Flip-Flop.
0 1 2
7 Marcar para revisão
Marque a alternativa correta em
relação a operação de refresh:
22/10/2025, 16:55 estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/
https://estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/ 6/9
A
B
C
D
E
É a reinserção de dados
após uma leitura realizada
nas memórias dinâmicas
É o procedimento para
apagar os dados de uma
memória EPROM
É o procedimento de
realizado para escrever
dados em uma memória
SRAM
É o procedimento de
repotencialização de
dados realizados nas
memórias DRAM
É o procedimento para
acessar um endereço
específico numa memória
SPROM
8 Marcar para revisão
A figura abaixo apresenta um
circuito formado por portas lógicas.
Para este circuito, a expressão
lógica de saída correta é:
22/10/2025, 16:55 estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/
https://estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/ 7/9
A
B
C
D
E
A
B
C
Y   =
¯̄¯̄
B
Y   = A
¯̄¯̄
B
Y   = A+
¯̄¯̄
B
Y   = A
Y   = B
9 Marcar para revisão
Seja dada a expressão:
Observando os teoremas da
álgebra de Boole e os teoremas de
De Morgan, é correto afirmar que:
¯̄¯̄
AB+
¯̄¯̄
A
¯̄¯̄
C +
¯̄̄ ¯̄
DEF
¯̄¯̄
AB+
¯̄¯̄
A
¯̄¯̄
C +
¯̄̄ ¯̄
DE +
¯̄̄ ¯̄
DF
A
¯̄¯̄
B +AC +D
¯̄¯̄
E +D
¯̄¯̄
F
22/10/2025, 16:55 estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/
https://estacio.saladeavaliacoes.com.br/prova/68f92f68287608a50606cd8d/ 8/9
D
E
A
B
C
D
E
¯̄¯̄
A
¯̄¯̄
B +
¯̄¯̄
A C +DEF
¯̄¯̄
A B
¯̄¯̄
C +
¯̄̄ ¯̄
D E +
¯̄̄ ¯̄
D F
10 Marcar para revisão
A respeito de um latch
 considere as seguintes
afirmações:
I - Se   e   então
II - A mudança da saída
só pode ocorrer no bordo de
subida do sinal do relógio
III - A entrada   não deve
ser utilizada
Estão corretas:
SR
S = 1 R = 0 Q = 0
SR = 11
Todas as afirmações
Apenas as afirmações II e
III
Apenas as afirmações I e
II
Apenas a afirmação I
Apenas a afirmação III
