Universidade Federal de Pelotas
Centro de Engenharias
Disciplina de Mecânica Geral – 1640097
Exercícios

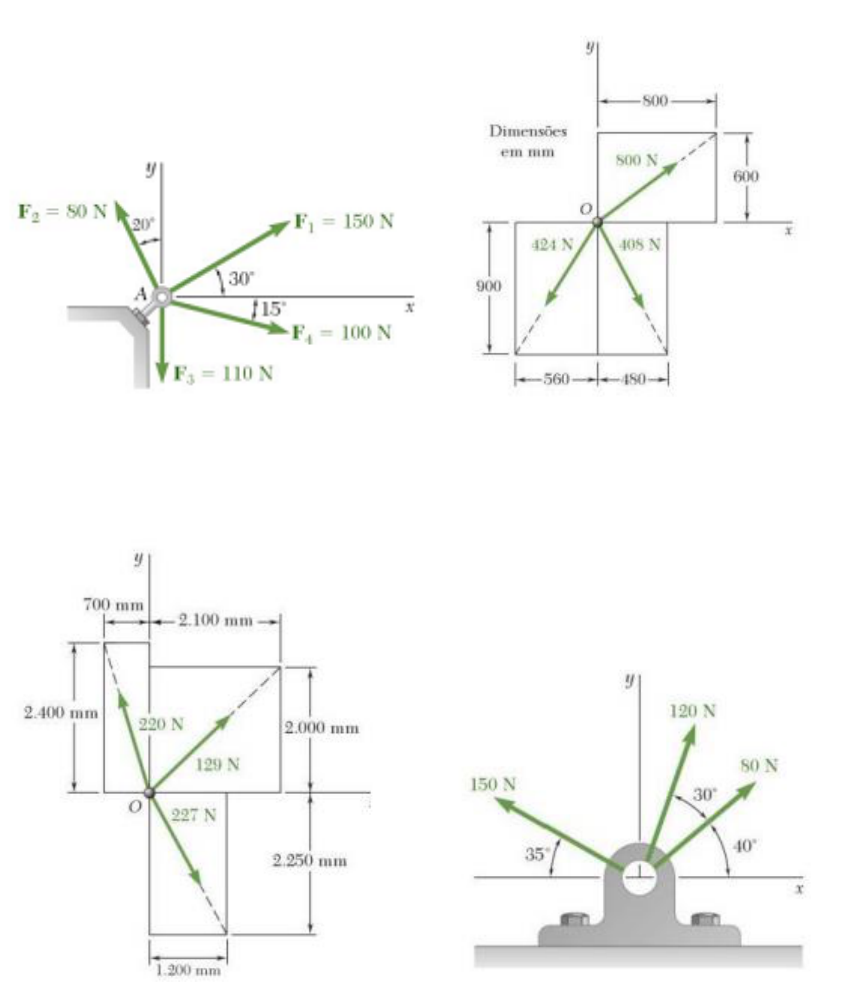

1) Determine a força resultante para os sistemas abaixo:


A b


C d
2) Se F2 = 750N e O=55° determine,
determine a intensidade e a direção
medida no sentido horário a partir do eixo
X positivo da força resultante das três
forças que atuam sobre o suporte






3) Determine a intensidade e a direção de Θ de
Fb de modo que a força resultante seja
direcionada ao longo do eixo y positivo e tenha
uma intensidade de 1500N







4) O parafuso mostrado na figura está
sujeito a duas forças F1 e F2.
Determine o módulo e a direção da
força resultante







5) Duas lanchas rebocam um barco de passageiros que se encontra com problemas
em seus motores. Sabendo-se que a força resultante é igual a 30kN, encontre
suas componentes nas direções AC e BC











6) Duas forças são aplicadas ao olhal a fim de
remover a estaca mostrada. Determine o ângulo θ e
o valor da força F de modo que a força resultante seja
orientada verticalmente para cima no eixo y e tenha
uma intensidade de 750N.







7) Um cabo de sustentação de uma torre está ancorado
por meio de um parafuso em A, A tração no cabo é
de 2500N. Determine (a) as forças componentes x,y
e z da força que atua sobre o parafuso e (b) os
ângulos em x,y e z.






8) o poste está submetido á uma força F,
que tem componentes Fx= 1,5Kn e Fz=1,25
KN. Se Beta=75°, determine as intensidades
de F e Fy.







9) O mastro está submetido as três
forças mostradas. Determine
os ângulos de direção
cordenados de F1, de modo
que a força resultante que atua
no mastro seja zero.






10) Determine as
magnitudes das componentes
projetadas da força F= (60i + 12j-
40k)N na direção dos cabos AB e
AC





11) Determine a força
que atua ao longo de
cada um dos três
pontaletes necessários
para dar suporte ao
bloco de 500Kg








12) São mostrados vários
pesos que compõem o
carregamento do caminhão.
Refaça este sistema de força
por uma força equivalente e
especifique sua intensidade e o
ponto de aplicação









13) Uma tabua AB, usada para
escorar temporariamente um telhado
exerce no ponto A do telhado uma força
de 254N dirigido ao longo de BA.
Determine o memento em relação a C.
