Lucas Eduardo Marques Viana	Resistência dos Materiais

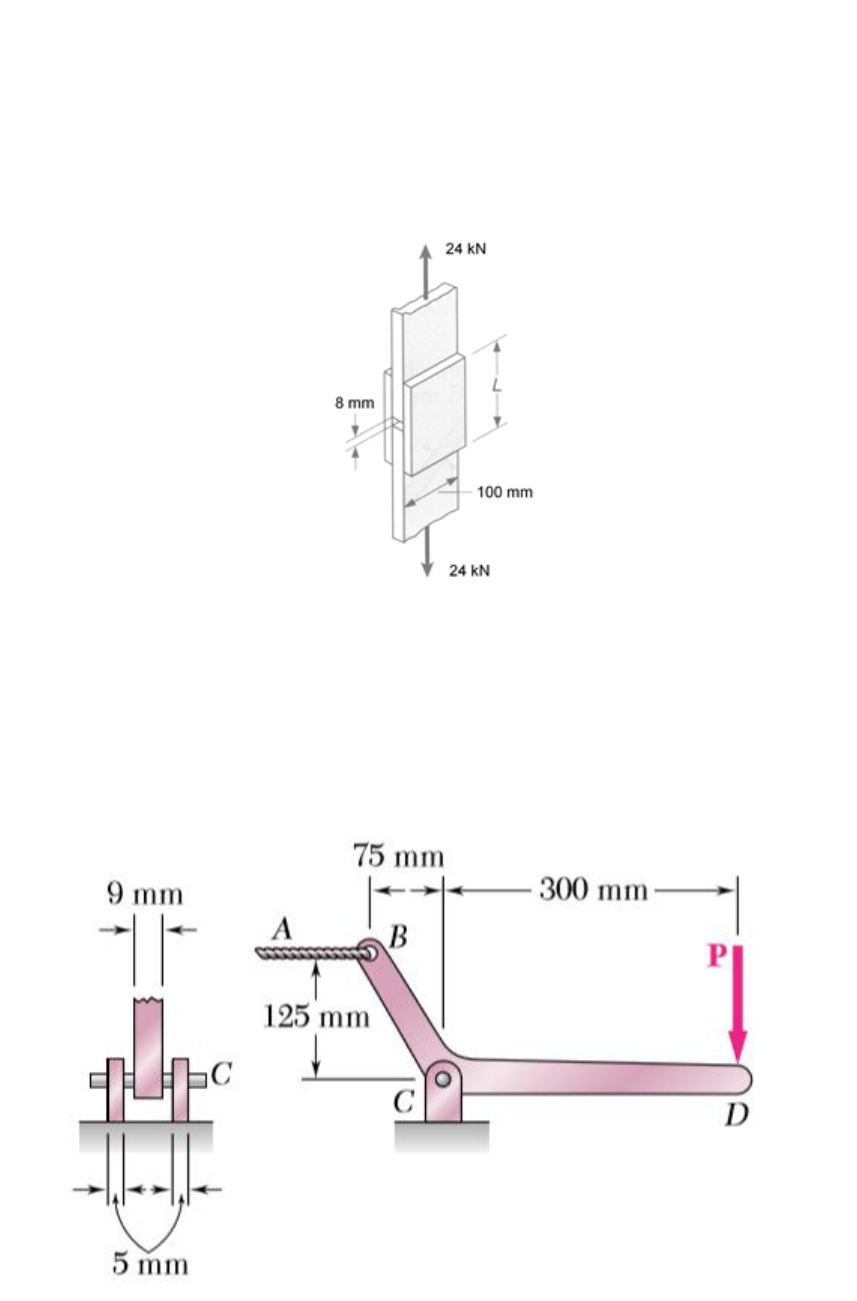

As peças de madeira A e B são ligadas por cobrejuntas de madeira, que são coladas nas superfícies de contato com as peças. Deixa-se uma folga de 8 mm entre as extremidades das peças A e B. Determinar o valor do comprimento L, para que a tensão média de cisalhamento na superfície colada seja de 800 KPa.
Sabendo-se que o pedal indicado está sob a ação de uma força P de intensidade 750 N, determinar:
(a) o diâmetro do pino C para que a tensão média de cisalhamento no pino seja de 40 MPa;
(b)  a correspondente tensão de esmagamento nas chapas de ligação em C.
Duas peças de madeira de seção transversal uniforme de 89 x 140 mm são coladas uma a outra em um entalhe inclinado.
A tensão de cisalhamento admissível da cola é 517 kPa. Determine a maior carga axial P que pode ser aplicada
Dois elementos de madeira de 70 x 110 mm de seção transversal retangular uniforme são unidos por uma junta colada, como mostra a figura. Sabendo que a tensão de cisalhamento admissível na junta colada é de 500 kPa, determine a maior carga axial P possível de ser aplicada com segurança.
A força axial na coluna que suporta a viga de madeira mostrada na figura é P = 75 kN. Determine o menor comprimento L admissível para a chapa de contato para que a tensão de contato na madeira não exceda 3,0 MPa.
A carga P aplicada ao pino de aço é distribuída para o suporte de madeira por uma arruela anelar. O diâmetro do pino é de 22 mm e o diâmetro interno da arruela é de 25 mm, sendo este ligeiramente maior que o diâmetro do orifício. Determine o menor diâmetro externo d admissível da arruela, sabendo que a tensão normal axial no pino de aço é de 35 MPa e a tensão média de contato entre a arruela e a madeira não pode exceder 5 MPa.
Uma carga axial de 40 kN é aplicada a uma coluna curta de madeira suportada por uma base de concreto em solo estável. Determine (a) a tensão de contato máxima na base de concreto e (b) o tamanho da base para que a tensão de contato média no solo seja de 145 kPa.
A carga P de 6 227 N é suportada por dois elementos de madeira de seção transversal uniforme unidos pela emenda colada mostrada na fi gura. Determine as tensões normal e de cisalhamento na emenda colada.
Respostas:
 L = 158 mm
 a) d = 6 mm; b) 32,5 MPa
 P = 20 403 N
 P = 11979 N
 L = 178,6 mm
 d = 63,3 mm
 a) 3,33 MPa; b) 525 mm
 ;
