Lista de exercícios Automação de Sistemas

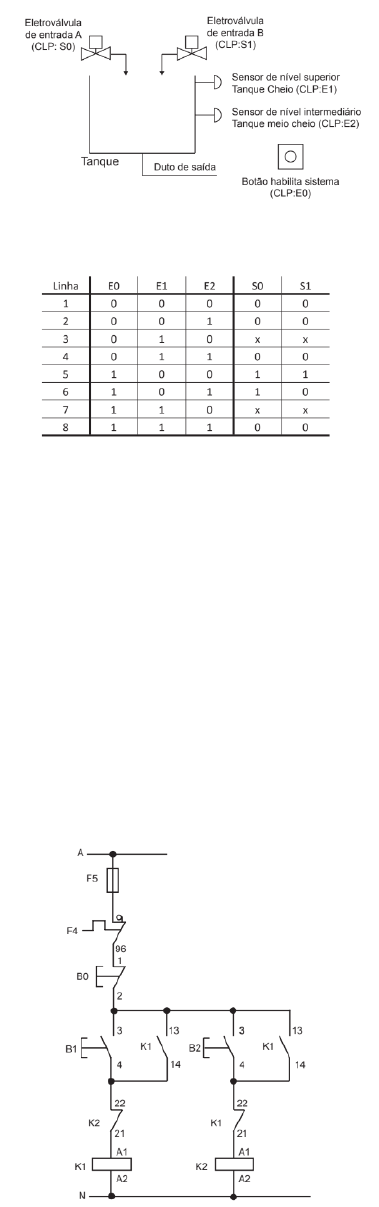

1) No tanque esquematizado na figura abaixo, deseja-se controlar o nível de líquido por
meio de um arranjo de chaves e elementos de comutação.

A tabela verdade abaixo estabelece a lógica de funcionamento do sistema.

Considere como nível lógico
 Eletroválvula de entrada: 0 para a válvula fechada e 1 para válvula aberta
 Sensor de nível: 0 para ausência de líquido e 1 para presença de líquido
 Botão: 0 liberado e 1 pressionado
Questões:
a) Identifique as linhas que são irrelevantes para o processo e justifique os critérios
considerados para estabelecer tais condições.
b) Elabore o diagrama de blocos que implemente a lógica obtida em tabela.

2) Considere o seguinte diagrama elétrico.

a) Analise o circuito acima e sugira uma possível aplicação para o mesmo.
b) Elabore uma tabela verdade que explique todo o funcionamento desse sistema.
c) Elabore um diagrama de blocos de funções para o sistema acima.

3) Na Figura abaixo é representado o esquema de uma aplicacã̧o para o controle de
abertura de uma vaĺvula que, por sua vez, controla a temperatura de um forno. Nesse
caso, um sensor detecta a temperatura do forno e fornece um sinal analógico a um
transdutor, que envia novamente um sinal analógico variav́el de (0 – 10) V ao CLP de
controle. O CLP, por sua vez, podera ́enviar um sinal de (0 – 20) mA, que permitira ́ a
variacã̧o da abertura da vaĺvula e, portanto, a dosagem gradativa da quantidade de
combustiv́el enviado ao forno. Variando a quantidade de combustiv́el sera ́ possiv́el
modificar a temperatura do forno conforme a necessidade.

Considere os seguintes termos:
 Unidade A/D: unidade de conversão analógico para digital.
 Unidade D/A: unidade de conversão digital para analógico.
Assuma que:
 Não haverá problemas com este sinal elétrico enviado a válvula de manipulação do
combustível.
 A precisão do A/D é de 8 bits e do D/A é de 8 bits.

a) Encontre o valor de tensão elétrica do transdutor para um valor digitalizado de 37.
b) Encontre o valor convertido na unidade A/D para um sinal de tensão de 5 V.
c) Encontre o valor de corrente elétrica passado para a válvula abrir a 24,70% de sua
capacidade, sabendo que a mesma opera em uma faixa de (0-100)%.

4) Analise agora o que ocorre internamente na unidade A/D. Considere a figura abaixo e
converta de binário para decimal o código ilustrado. Assuma que formação do código é
01010101.


5) Considere a figura abaixo e converta de binário para decimal o código ilustrado. Assuma
que formação do código agora é 10101010.



6) A Figura abaixo está mostrando uma instrumentação em um reservatório que composta
por um transmissor de nível (leitura contínua de nível proporcional a altura da coluna
líquida) e por dois sensores discretos de nível alto e de nível baixo. O objetivo é fazer
com que o nível desse reservatório seja controlado dentro dos limites dos sensores
digitais. Logo, desenvolva uma lógica em diagrama de blocos capaz de aplicar um
sistema liga/desliga com essas chaves digitais de modo a fazer com que a chave de nível
alto desenergize a válvula de entrada e também impeça sua energização, caso este nível
esteja alto.
Assuma que o reservatório está totalmente vazio como condição inicial.


7) Estude o diagrama de blocos abaixo e monte uma tabela verdade capaz de fazer o
alarme (AL) soar.




8) A empresa Lypsic comprou um novo equipamento e necessita de um programador. A
máquina é uma transportadora de peças e sua programação funciona da seguinte
forma:
● Ao pressionar a botoeira de START o motor M1 aguarda existir peça no sensor
S1, então a esteira é tracionada.
● Quando a peça chegar no sensor S2 o motor M1 desliga e, ao mesmo tempo,
liga o motor M2 tracionando a esteira até que a peça passe pelo sensor S3 desligando o
motor M2 finalizando o ciclo.

Atenção: após iniciado o sistema funciona em ciclo contínuo.

A lâmpada “Ligada” fica acesa apenas quando o ciclo estiver em funcionamento e a
botoeira STOP finaliza o ciclo. Atribua a natureza física das chaves e sensores (NA ou NF)
de acordo com a implementação desse processo. Considere que o funcionamento do
sensor é conforme a uma chave.

a) Monte um diagrama de blocos de funções capaz de operar a máquina transportadora.




Questão de maior dificuldade*: Na linha de produção de uma petroleira, existe
uma estação de envasilhamento baseada numa esteira com pallets fixados a
cada metro e quatro máquinas dispostas em série de acordo com a figura 1. O
funcionamento da estação de envasilhamento é comandado por um controlador
lógico programável (CLP) que garante o envasilhamento de cada galão conforme
a seguinte sequência de passos:
1. o atuador avança, depositando um galão vazio em P1;
2. a esteira avança 1 metro;
3. a bomba enche o galão;
4. a esteira avança 1 metro;
5. o galão é vedado;
6. a esteira avança 1 metro;
7. robô retira o galão da esteira.

Figura 1 – Processo de envasilhamento de galões de petróleo.
A esteira foi inicialmente projetada para operar em seqûencia apenas uma galão
por vez, ou seja, o atuador só pode ser acionado novamente depois que o robô
retirar o galão da esteira. Esta restrição na lógica de controle evita os problemas
que podem
ocorrer na operação de múltiplos galões em paralelo. Entretanto, esse modo de
funcionamento é pouco eficiente, visto que o atuador, a bomba, o tampador e o
robô passam a maior parte do tempo parados enquanto poderiam estar operando
em paralelo.
Um engenheiro ligado a área de processos é contratado para desenvolver uma
lógica de controle que garanta uma maior eficiência da estação de
envasilhamento. O técnico responsável pela manutenção da linha de produção
tem bastante prática na programação de CLPs. Ele se dispõe a implementar o
programa de controle caso lhe seja fornecida a lógica de funcionamento da
estação, baseada nos sinais de entrada e saída do CLP apresentados a seguir:
• α0: comando que inicia o processo;
• β0: sinal de final de operação do processo. (Uma vez iniciada a operação,
não pode
ser evitado);
• α1: sinal de comando do atuador pneumático, de início de depósito de um
galão no pallet da esteira situado na posição P1;
• β1: sinal de final de operação do atuador pneumático. (Uma vez iniciada a
operação, não pode ser evitado);
• α2: comando que inicia o enchimento do galão que estiver na posição P2;
• β2: sinal de final de operação da bomba automática. (Uma vez iniciada a
operação, não pode ser evitado);
• α3: comando que começa a tampar um galão situado na posição P3;
• β3: sinal de final de operação do tampador automático. (Uma vez iniciada a
operação, não pode ser evitado);
• α4: comando que inicia a retirada de uma garrafa do pallet da esteira
situado na posição P4;
• β4: Sinal de final de operação do robô. (Uma vez iniciada a operação, não
pode ser evitado).

O programa deve ser tal que o sistema obedeça às seguintes restrições de
coordenação:

1. não operar o atuador, a bomba, o tampador ou o robô enquanto a esteira
estiver avan cando;
2. não o sobrepor galões em P1;
3. não avançar a esteira sem que os galões em P2, P3 e P4 tenham sido
enchidos, tampados ou retirados, respectivamente;
4. não encher, tampar ou acionar o robô sem galões nas posições P2, P3 e P4,
respectivamente;
5. não encher ou tampar duas vezes o mesmo galão;
6. não avançar a esteira à toa, ou seja, sem galão em alguma das posições.

O problema de controle que se coloca ao engenheiro pode então ser
especificado como segue:

Problema1 Seja a planta de envasilhamento de galões de petróleo, composta
de um atuador pneumático, uma esteira, uma bomba, um tampador, e um robô;
projetar uma lógica de controle a ser implementada em Diagrama de Blocos de
Funções, de modo a permitir à esteira operar um galão por vez; garantindo que
o comportamento do sistema controlado obedeça a especificação de
funcionamento do sistema, restringindo o sistema somente o necessário, e
garantindo uma produção continuada de galão a cada ciclo.
