ATIVIDADE p/ 10 e 17/09/2018
Material de apoio, com base nos capítulos 2 e 13 do livro: Elementos de Máquinas,
(Autor: Sarkis Melconian).

ALUNO: ______________________________________________________________________________________

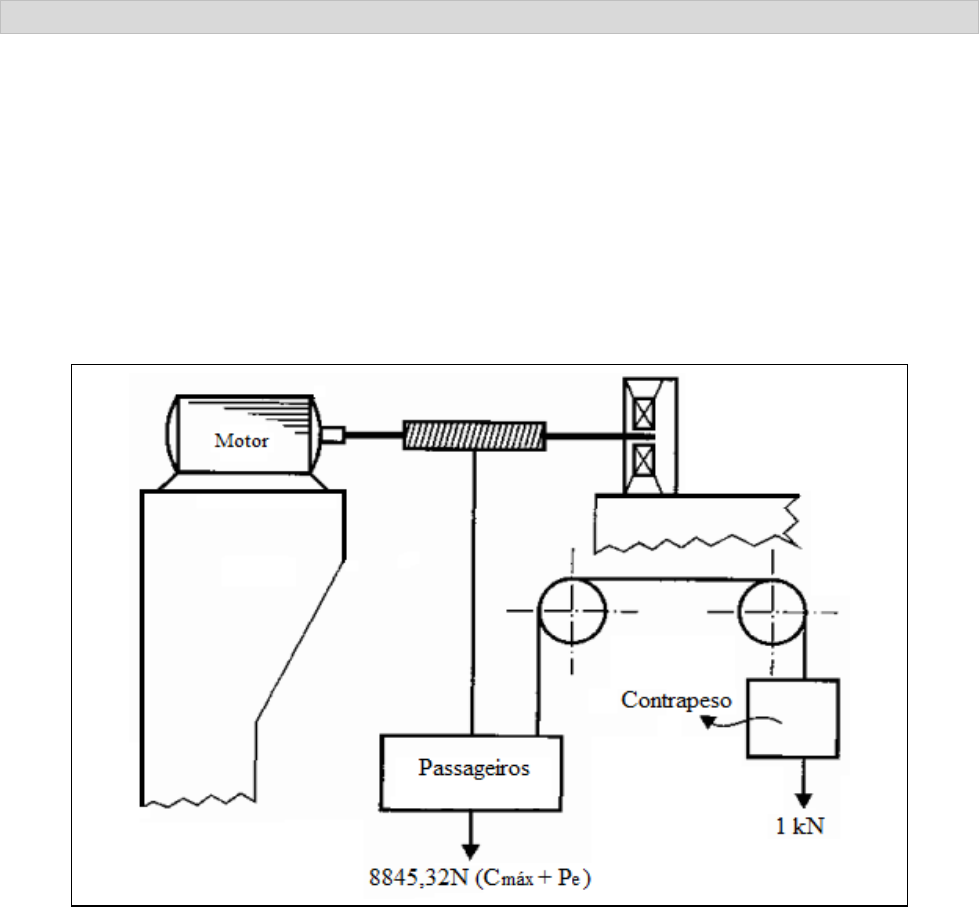

1) O elevador apresentado na figura abaixo, foi projetado para transportar carga
máxima Cmáx = 7845,32N (10 pessoas) - ( ________ kgf).
O peso do elevador é Pe = 1kN e o contrapeso possui a mesma carga Cp = 1kN.

















a) Determine a potência do motor, para que o elevador se desloque a velocidade
constante v = 1m/s. (indique o motor a ser utilizado – normalizado o mais
próximo do valor dimensionado) - (cv).

b) Determine o diâmetro do cabo de aço, (indique o modelo cabo de aço,
conforme tabela versus aplicação).

c) Determine o diâmetro do tambor (mín. e máx.) (mm).
