ANÁLISE DE FLAMBAGEM DE COLUNAS



Resumo: Este resumo irá tratar da problemática
da flambagem em estruturas longas e esbeltas,
como colunas. Assim, pretende-se definir o
comportamento da mesma, calculando o
carregamento admissível. As simulações desta
estrutura e os cálculos foram sintetizados pelo
software Mdsolids.
Palavras-chave: Carregamento, Flambagem,
Simulação.
1. INTRODUÇÃO
Os sistemas mecânicos quando
submetidos a carregamentos, podem falhar de
várias formas, dependendo do material, do tipo
de estrutura, das condições de apoio, etc.
Quando se projeta um elemento, é necessário
que ele satisfaça requisitos específicos de
tensão, deflexão e estabilidade. Elementos
compridos e esbeltos sujeitos a uma força axial
de compressão são chamados de colunas e a
deflexão lateral que sofrem é chamada de
flambagem. Em geral a flambagem leva a uma
falha repentina e dramática da estrutura.
2. PROBLEMÁTICA
Analisando a estrutura abaixo, temos
uma coluna apoiada nos pinos A e C, comprimida
por uma força axial P. O ponto B, apoio lateral,
evita a deflexão. A coluna é uma seção de flange
largo feita de aço (W 10 x 45) com 30 x106 psi. A
distância entre os apoios laterais é de 18 ft.

Figura 1 – Estrutura Proposta
3. SIMULAÇÃO DA COLUNA
Ao utilizando o software Mdsolids,
geraram-se os dados gerais e gráficos de
deflexão da coluna proposta:

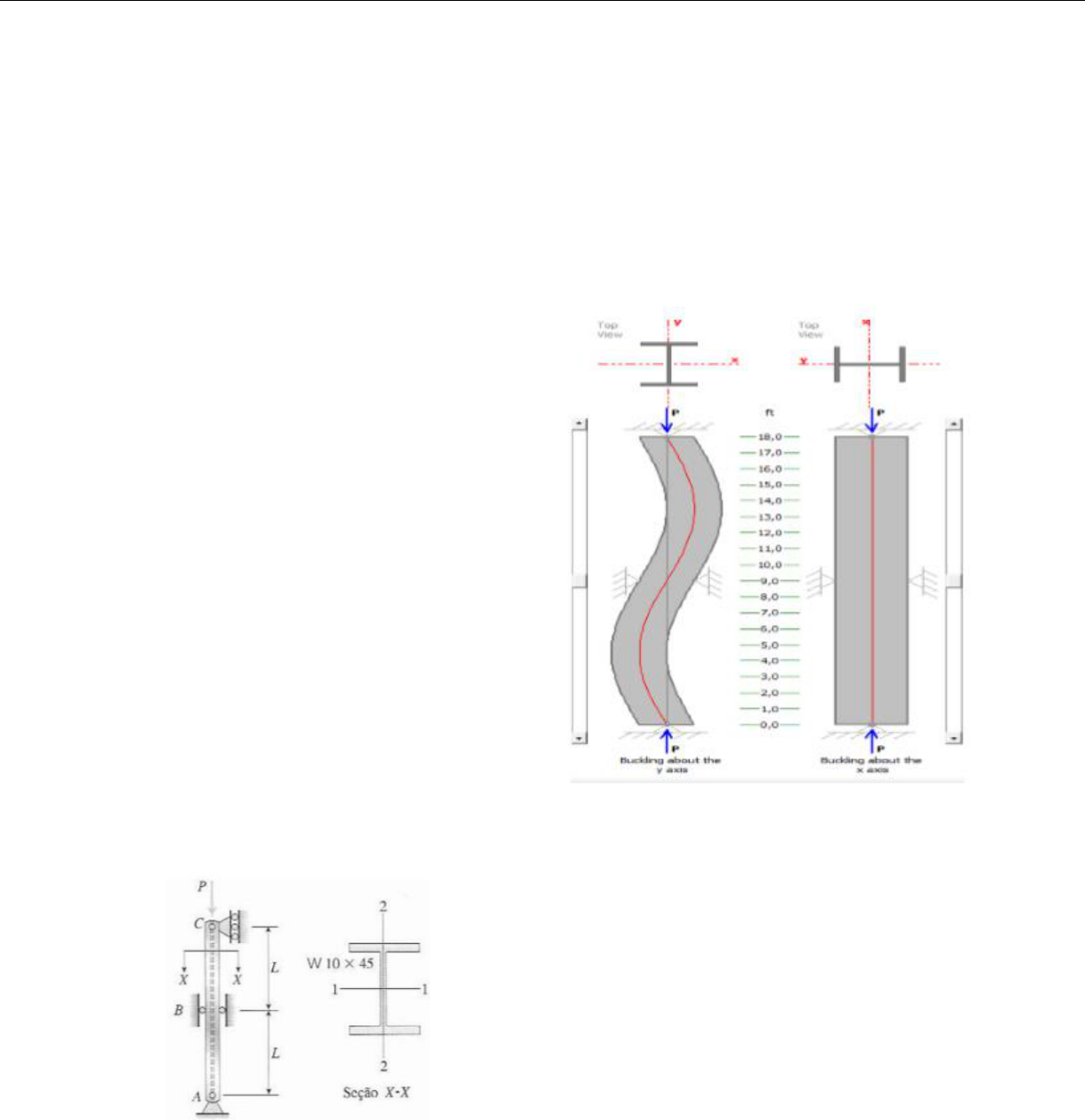

Figura 2 – Diagrama de Deflexão da Coluna
4. RESULTADOS FINAIS
O objetivo da simulação é, acima de
tudo, determina o carregamento admissível P,
que é definido como a carga axial máxima que
uma coluna pode suportar antes de ocorrer a
flambagem, qualquer carga adicional provocará
flambagem na coluna.
Já a flambagem é considerada uma
instabilidade elástica, assim, a peça pode perder
sua estabilidade sem que o material já tenha
atingido a sua tensão de escoamento. Este
colapso ocorrerá sempre em torno do eixo de
menor momento de inércia de sua seção
transversal. A tensão crítica para ocorrer a
Jéssica Sabrina de Jesus Sousa
Engenharia Elétrica
Email: jessicasahh@gmail.com

flambagem não depende da tensão de
escoamento do material, mas sim de

seu módulo de elasticidade. Para uma coluna
ideal, a carga que faz com que uma coluna se
curve (chamada carga de flambagem de Euler) é
dada por:
 (1)
Pcr - Carga crítica ou carga axial máxima na
coluna imediatamente antes da flambagem.
E – Módulo de elasticidade do material.
I – O menor momento de inércia da área da
seção transversal.
L - Comprimento da coluna sem apoio, cujas
extremidades são apoiadas por pinos.
4.1. Carregamento Admissível
Iniciamos admitindo que coluna em
questão pode-se curvar tanto sobre o eixo como
para x. Usaremos, também, um fator de
segurança 2,5, levando em conta a possibilidade
de flambagem de Euler sobre um dos eixos
centroidais principais.
Investigando a capacidade da coluna em
relação ao eixo y, notamos que (EI) y = 6,8885 x
106 kN-in.². Com base nas condições de fixação
com pinos fixos com um suporte intermediário, o
fator de comprimento efetivo para a deformação
do eixo y é K = 1.000. O comprimento real da
coluna é L = 18,00 pés. Uma vez que um suporte
intermediário está presente, um comprimento de
coluna de 9,00 pés é usado para calcular a carga
crítica. A substituição na equação de carga de
flexão de Euler dá Pcr = 5.828.782 kN. O mesmo
vale para a capacidade em relação a x, com (EI)
x = 3,1992 x 10 7 kN-in.², obtendo assim uma
carga crítica igual a, Pcr = 27.069,998 kN.
Portanto, a carga crítica de flexão de Euler para
esta coluna é Pcr = 5,828.782 kN.
Definimos, assim, que a carga máxima
suportada por essa coluna é de 5,828.782 kN. Já
a tensão de flambagem de Euler é de 98,523.5
psi. As tensões de flambagem de Euler são
menores do que a tensão de rendimento do
material.
5. CONCLUSÃO
 Com a confecção deste resumo, pode-se
analisar mais uma situação corriqueira da
indústria, a flambagem de colunas. Delimitamos
as variáveis que interferem nesse processo,
identificando possíveis situações de risco para o
problema proposto.


REFERÊNCIAS
[1] HIBBELER, R. C. Resistência dos Materiais.
7 ed. – São Paulo: Pearson Prentice Hall,
2010.
[2] Flambagem. Disponível em: <
http://www.ppgec.ufrgs.br/segovia/espaguete/
arquivos/flambagem.pdf >. Acesso em
25/06/2018.
