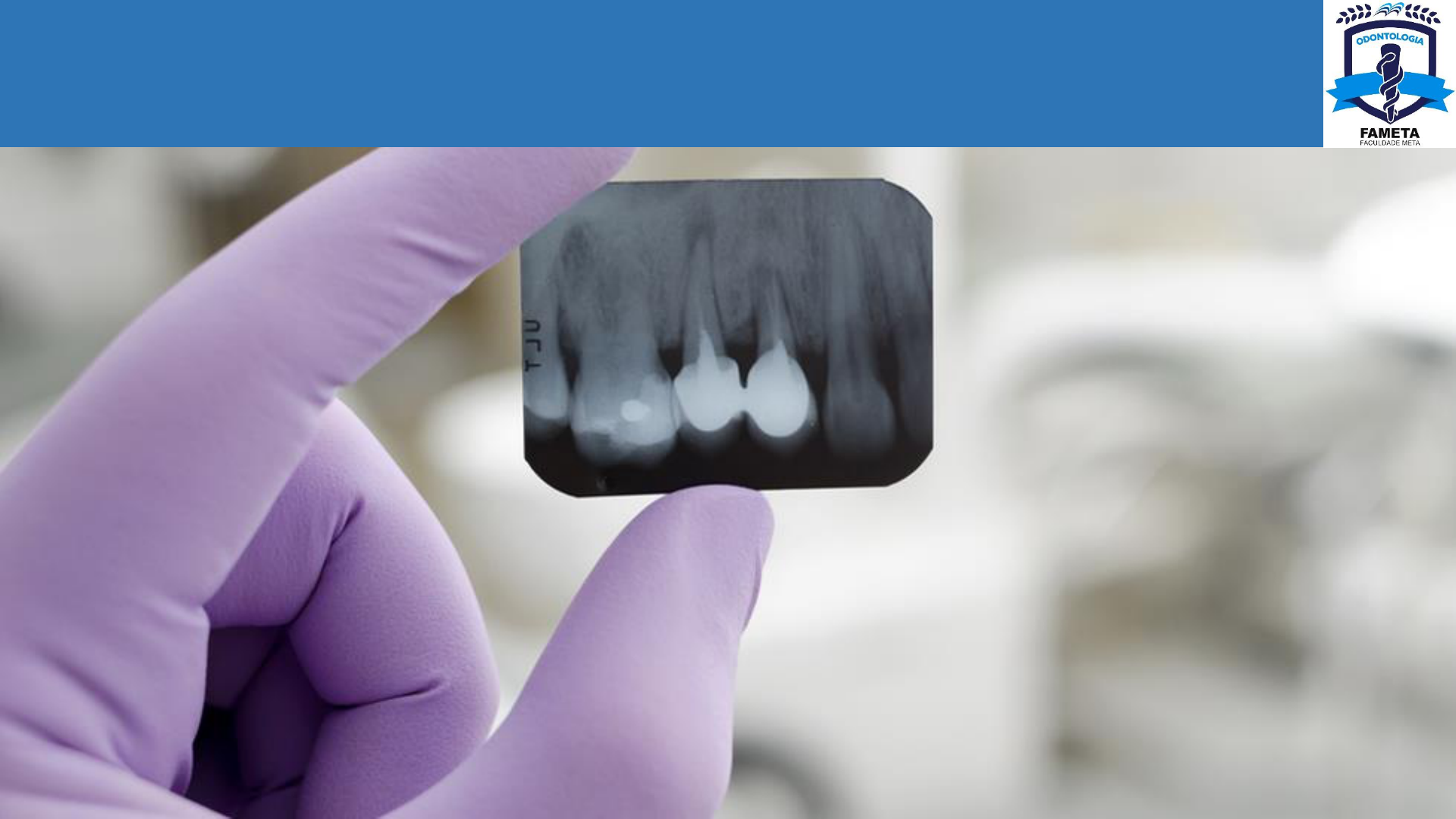

FILME RADIOGRÁFICO
O filme usado em radiologia é do tipo fotográfico que foi
adaptado para o uso odontológico.
Uma imagem fotográfica é formado no filme quando este é
exposto a raios X que atravessam os dentes ou estruturas
adjacentes.
FILME RADIOGRÁFICO
Iannucci; Howerton, 2010.
Para que o profissional evite erros é essencial conhecer:
o Composição do filme;
o Formação da imagem latente;
o Tipos de filmes intrabucal e extrabucal;
o Armazenamento e cuidados exigidos.
FILME RADIOGRÁFICO
Iannucci; Howerton, 2010.
Depois que os raios X atravessam os dentes e estruturas adjacentes,
eles chegam ao filme.
• O filme é como um receptor de imagem;
• Imagem: foto de um objeto;
• Receptor: se refere a algo que responde a um estímulo;
As imagens são gravadas no filme quando este é exposto a um
estímulo, nesse caso, a energia em forma de raio X ou luz.
FILME RADIOGRÁFICO
Iannucci; Howerton, 2010.
O filme radiográfico usado em odontologia é composto
de quatro camadas:
Composição do filme
Iannucci; Howerton, 2010.
Base Camada Adesiva
Emulsão Camada Protetora
• A base do filme é flexível, feita de plástico (poliéster), e tem 0,2 mm de
espessura, de modo a suportar calor, umidade e exposição química;
• É transparente e exibe uma cor azulada usada para enfatizar o contraste
e aumentar a qualidade da imagem;
• O objetivo principal da base é dar suporte para a emulsão;
• Fornece firmeza ao filme.
Composição do filme
Iannucci; Howerton, 2010.
Base
Composição do filme
Iannucci; Howerton, 2010.
• Fina película adesiva que cobre ambos os lados da base;
• Aplicada ao filme antes da emulsão, serve para aderir a emulsão
á base.
Iannucci; Howerton, 2010.
Composição do filme
Camada Adesiva
• Camada colocada sobre ambos os lados;
• Confere ao filme sensibilidade a radiação;
• Mistura homogênea de gelatina e cristais haletos de prata.
o Gelatina:
 Usada para manter e dispersar milhões de cristais de haleto de
prata pela base;
 Durante o processamento a gelatina absorve as soluções
químicas e permiti uma reação com os cristais de prata.
Iannucci; Howerton, 2010.
Composição do filme
Emulsão
Composição do filme
Iannucci; Howerton, 2010.
Cristais haletos:
 Haleto é composto químico sensível a radiação ou à luz;
 Os haletos formados em radiologia odontológica são formados
de prata mais um halógeno (brometo ou iodeto);
Os cristais de prata absorvem e armazenam a
energia da radiação X durante a exposição.
Iannucci; Howerton, 2010.
Composição do filme
Iannucci; Howerton, 2010.
Composição do filme
• É um recobrimento fino e transparente colocado sobre a
emulsão;
• Finalidade proteger a emulsão da manipulação bem como de
danos mecânicos do processamento.
Iannucci; Howerton, 2010.
Composição do filme
Camada Protetora
• Os cristais de prata absorvem radiação durante a exposição e a
armazenam na forma e energia;
Formação da imagem latente
Iannucci; Howerton, 2010.
• Os cristais de haleto de prata contém vários níveis para armazenar
energia, dependendo da densidade do objeto na área irradiada.
o Exemplo: Cristais de prata do filme que foram posicionados atrás de
uma restauração de amálgama guase não receberá radiação.
Formação da imagem latente
Iannucci; Howerton, 2010.
• A energia acumulado dentro do cristal de prata forma um padrão e
cria uma imagem invisível dentro da emulsão do filme exposto que é
chamada de imagem latente;
• A imagem latente permanece invisível dentro da emulsão até o
processamento químico do filme;
• Uma vez que a imagem latente seja processada surge a imagem
visível.
Formação da imagem latente
Iannucci; Howerton, 2010.
Tipos de filmes radiográficos
Iannucci; Howerton, 2010.
Três tipos de Filmes radiográficos:
Filme Intrabucal
Filme extrabucal
Filme para duplicação
Tipos de filmes radiográficos
Iannucci; Howerton, 2010.
• Filme colocado dentro da boca durante a exposição aos raios
X;
• Examinar dentes e estruturas de suporte.
Filme Intrabucal
Tipos de filmes radiográficos
Iannucci; Howerton, 2010.
Embalagem do filme intrabucal
• Embalado individualmente para ficar protegido da luz e da
umidade;
• As caixas do filmes podem conter de 25 a 150 filmes;
Tipos de filmes radiográficos
Iannucci; Howerton, 2010.
As embalagens do filme possuem quatro componentes:
1-Filme propriamente dito
2-Envoltório de papel
3-Lâmina de chumbo
4-Envoltório externo
Tipos de filmes radiográficos
Iannucci; Howerton, 2010.
1 - Filme propriamente dito
• Composto por um emulsão dupla (ambos os lados da base);
o requer menor quantidade de radiação para produção da
imagem;
• Pode ser simples ou duplo;
• Filme duplo: duas radiografias idênticas com a mesma exposição.
Tipos de filmes radiográficos
Iannucci; Howerton, 2010.
• Picote de identificação fica localizado em um dos cantos do filme
intrabucal;
oUsado para determinar o lado da radiografia (direito e esquerdo
do paciente);
oImportante na hora da montagem e interpretação.
1 - Filme propriamente dito
Tipos de filmes radiográficos
Iannucci; Howerton, 2010.
• Papel preto que envolve toda película radiográfica e o
protege da luz.
2 - Envoltório de papel
Tipos de filmes radiográficos
Iannucci; Howerton, 2010.
• Película flexível de chumbo colocada na parte detrás do filme
envolto no papel preto;
• Proteger o filme da radiação espalhada retrógrada.
3 – Lâmina de chumbo
Tipos de filmes radiográficos
Iannucci; Howerton, 2010.
Tipos de filmes radiográficos
Iannucci; Howerton, 2010.
4 – Envoltório externo
• Feito de vinil macio ou de papel;
• Sela hermeticamente todos os componentes do filme;
• Protege o filme da saliva e da luz.
Tipos de filmes radiográficos
Iannucci; Howerton, 2010.
4 – Envoltório externo
• Contém dois lados:
Lado do tubo
o Totalmente branco e tem uma saliência convexa no canto que
corresponde ao picote;
o Deve estar voltado para os dentes e cabeçote.
Lado do rótulo:
o Possui uma lingueta que serve para abrir a embalagem e retirar
o filme;
o Código de cores que identifica o filme (simples e duplo);
o Deve estar voltando para a língua.
Tipos de filmes intrabucais
Iannucci; Howerton, 2010.
Tipos de filmes radiográficos
Iannucci; Howerton, 2010.
Há três tipos de filmes:
Periapical
Interproximal
Oclusal
Tipos de filmes radiográficos
Iannucci; Howerton, 2010.
• Termo periapical se refere a palavra grega peri “ao redor” e
apex “término da raiz dentária”;
• Mostra desde a raiz do dente até a coroa e as estruturas
adjacentes.
Periapical
Tipos de filmes intrabucais
Iannucci; Howerton, 2010.
Tipos de filmes radiográficos
Iannucci; Howerton, 2010.
• BITE-WING
• É usado para exame das coroas dentárias em ambos
maxilares (superior e inferior) na mesma radiografia;
• Exame da região Interproximal dos dentes (faces proximais
dos dentes);
• Possui uma aleta de mordida presa no lado voltado para o
tubo.
Interproximal
Tipos de filmes intrabucais
Iannucci; Howerton, 2010.
Tipos de filmes radiográficos
Iannucci; Howerton, 2010.
• É usado para exame de grandes áreas da maxila e
mandíbula;
• Recebe esse nome porque o paciente morde o filme para
mantê-lo em posição;
• E maior que os periapicais e interproximais.
Oclusal
Tipos de filmes intrabucais
Iannucci; Howerton, 2010.
Tamanho dos filmes intrabucais
Iannucci; Howerton, 2010.
• Tamanho 0: menor filme, usado em crianças;
• Tamanho 1: examinar dentes anteriores dos adultos;
• Tamanho 2: filme padrão, usado para examinar os dentes
anteriores e posteriores deadultos.
Periapical
Tipos de filmes intrabucais
Iannucci; Howerton, 2010.
Tamanho dos filmes intrabucais
Iannucci; Howerton, 2010.
• Tamanho 0: examinar dentes posteriores de crianças pequenas;
• Tamanho 1: examinar dentes de crianças ou anteriores de
adultos;
• Tamanho 2: examinar dentes posteriores de adultos, mais usado;
• Tamanho 3: mais longo e mais estreito que o tamanho 2, é usado
somente em radiografias interproximais, mostra todos os dentes
posteriores de cada lado do arco.
Interproximal
Tipos de filmes intrabucais
Iannucci; Howerton, 2010.
Tamanho dos filmes intrabucais
Iannucci; Howerton, 2010.
• É o maior dos filmes intrabucais, quatro vezes maior que o
filme periapical tamanho 2;
• Tamanho 4 ou filme oclusal: examinar grandes áreas da
maxila e mandíbula.
Oclusal
Tipos de filmes intrabucais
Iannucci; Howerton, 2010.
Velocidade do filme intrabucal
Iannucci; Howerton, 2010.
• A velocidade (sensibilidade) do filme se refere a quantidade de
radiação requerida para produzir uma radiografia com densidade
padrão.
• A velocidade ou sensibilidade do filme é determinada por:
• Tamanho dos cristais;
• Espessura da emulsão;
• Presença de corantes sensibilizantes.
Velocidade do filme intrabucal
Iannucci; Howerton, 2010.
• A velocidade do filme determina quanta radiação e quanto
tempo de exposição são necessários para produzir uma
imagem no filme.
Velocidade do filme intrabucal
Iannucci; Howerton, 2010.
• Uma classificação alfabética é usada para identificar a
velocidade dos filmes, a classificação é de A (mais lento) a F
(mais rápido);
• Para radiografia intrabucal são usados os filmes de
velocidade D e F;
• Filme F requer 60% menos de exposição que o filme D e
oferecem o mesmo contraste e velocidade de imagem;
• O uso do filme F resulta em menor exposição ao paciente.
Filme extrabucal
Iannucci; Howerton, 2010.
• Colocado fora da boca do paciente durante a tomada
radiográfica;
• São usados para examinar grandes áreas do crânio e dos
maxilares;
• Dentre esses filmes estão:
o Filme Panorâmico: mostra uma vista panorâmica (ampla)
dos maxilares numa única radiografia;
o Filme para radiografia Cefalométrica: exibe o perfil dos
ossos e das partes moles do paciente.
Filme extrabucal
Iannucci; Howerton, 2010.
Filme extrabucal
Iannucci; Howerton, 2010.
Filme extrabucal
Iannucci; Howerton, 2010.
• Não são embalados a prova de umidade;
• Os filmes extrabucais estão disponíveis nos tamanhos:
o 8x7 polegadas (20 x 17,5 cm);
o 8x10 polegadas (20 x 25 cm);
o 5x10 polegadas (12,5 x 30 cm);
o 6x12 polegadas (15 x 30 cm);
• embalados em caixas com 50 ou 100 filmes.
Filme extrabucal
Iannucci; Howerton, 2010.
Dois tipos de filmes:
Filme Screnn
Filme Nonscreen
Filme extrabucal
Iannucci; Howerton, 2010.
• A maior parte dos filmes extrabucais é do tipo screen que
requer o uso juntamente com uma tela intensificadora;
• O filme screen é sensível à luz fluorescente e não a exposição
direta à radiação X;
• Filmes usados em combinação tela-filme são sensíveis a
ondas de luz de determinados comprimentos.
Filme Screnn
Filme extrabucal
Iannucci; Howerton, 2010.
• É um filme extrabucal que não requer o uso de tela
intensificadora para sua exposição;
• É exposto diretamente a radiação X, sua emulsão é sensível a
radiação e não a luz;
• Requer maior tempo de exposição quando comparado ao
screen, uso não recomendado em odontologia.
Filme Nonscreen
Acessórios extrabucais
Iannucci; Howerton, 2010.
• Os filmes screen são usados em combinação com dois
acessórios:
Telas intensificadoras
Chassi
Acessórios extrabucais
Iannucci; Howerton, 2010.
• Dispositivo que transforma a energia dos fótons de raios X
em luz;
• Luz expõe o filme screen;
• Telas intensificadoras diminui a quantidade de radiação
necessária para expor o filme;
• Paciente recebe menor dose de radiação.
Telas intensificadoras
Acessórios extrabucais
Iannucci; Howerton, 2010.
Telas intensificadoras
Acessórios extrabucais
Iannucci; Howerton, 2010.
• Dispositivo especial usado para manter o filme e a tela
intensificadora juntos;
• Pode ser flexível ou rígido;
• O contato entre a tela é o filme deve ser perfeita;
• Porção anterior - plástico e posterior - metal;
• Telas intensificados instaladas no interior do chassi;
• Filme-telas-chassi.
Chassi
Armazenamento e cuidados
Iannucci; Howerton, 2010.
• Proteger da umidade, calor e radiação;
• Manter em lugar fresco e seco;
• Temperatura ideal 10° a 21°;
• Tem validade que limita sua vida útil.
Armazenamento e cuidados
Iannucci; Howerton, 2010.
 IANNUCCI, J. M. HOWERTON L. J. Radiografia odontológica: princípios e
técnicas, São Paulo: Santos, 2010.
Obrigada pela atenção!
Exercícios de fixação
Iannucci; Howerton, 2010.
01 – O filme radiográfico colocado dentro da boca do paciente
e usado para examinar os dentes e as estruturas adjacentes é
chamado de:
a. Filme para duplicação
b. Filme extrabucal
c. Filme intrabucal
d. Nenhuma das anteriores
Resposta: C
Exercícios de fixação
Iannucci; Howerton, 2010.
02 – O picote de identificação do filme intrabucal é
importante porque:
a. Indica os lados direito e esquerdo do paciente
b. Determina a colocação do filmes
c. Importante para montagem das radiografias
d. Todas as anteriores
Resposta: D
Exercícios de fixação
Iannucci; Howerton, 2010.
03 – Uma vantagem do filme com emulsão dupla:
a. O Filme necessita menor quantidade de radiação para
formar imagem
b. A imagem produzida é menos distorcida
c. O filme é menos sensível á radiação
d. As soluções processadas são absorvidas mais rapidamente
Resposta: A
Exercícios de fixação
Iannucci; Howerton, 2010.
04 – A função da lâmina de chumbo do filme é:
a. Proteger o filme da radiação primária
b. Proteger o filme da saliva
c. Proteger o filme da radiação espalhada retrógrada
d. Distinguir os lados direito e esquerdo do paciente
Resposta: C
Exercícios de fixação
Iannucci; Howerton, 2010.
05 – Qual dos tamanhos é conhecido como padrão:
a. Tamanho 0
b. Tamanho 1
c. Tamanho 2
d. Tamanho 3
Resposta: C
Exercícios de fixação
Iannucci; Howerton, 2010.
05 – A velocidade do filme é determinada pelo tamanho dos
cristais de prata da emulsão, escolha a afirmação verdadeira:
a. Quanto maior o cristal, mais rápido é o filme
b. Quanto maior o cristal, mais lento é o filme
c. Quanto menor o cristal mais rápido é o filme
d. Nenhuma das anteriores
Resposta: A
