Componente da Emulsão Radiográfica
Estrutura: A emulsão é impregnada nas duas faces
da base do filme (poliéster, ace tato de celulose,
polietileno etc.). Essa base, finíssima, tem coloração
azulada para tornar mais agradável sua visualização,
melhoran do, assim, a qualidade.
 Componente:
 ●Embora chamada de emulsão, na realidade é uma
suspensão de gelatina (orgânico) do halogeneto de
prata
●O halogeneto de prata é principalmente de brometo
de prata (AgBr). Outros são: iodeto de prata (AgI) e
cloreto de prata (AgCl).
Curva característica (propriedades do filme
radiográfico)
Grau de escurecimento (densidade radiográfica)
Significado: Mais precisamente, é chama do de
densidade radiográfica (D) e refere-se ao grau de
escurecimento do filme sensibilizado. Definição
Clínica: Para os cirurgiões clínicos gerais, com o foco
principal no diagnóstico inicial do paciente a
densidade média deverá ser o objetivo.

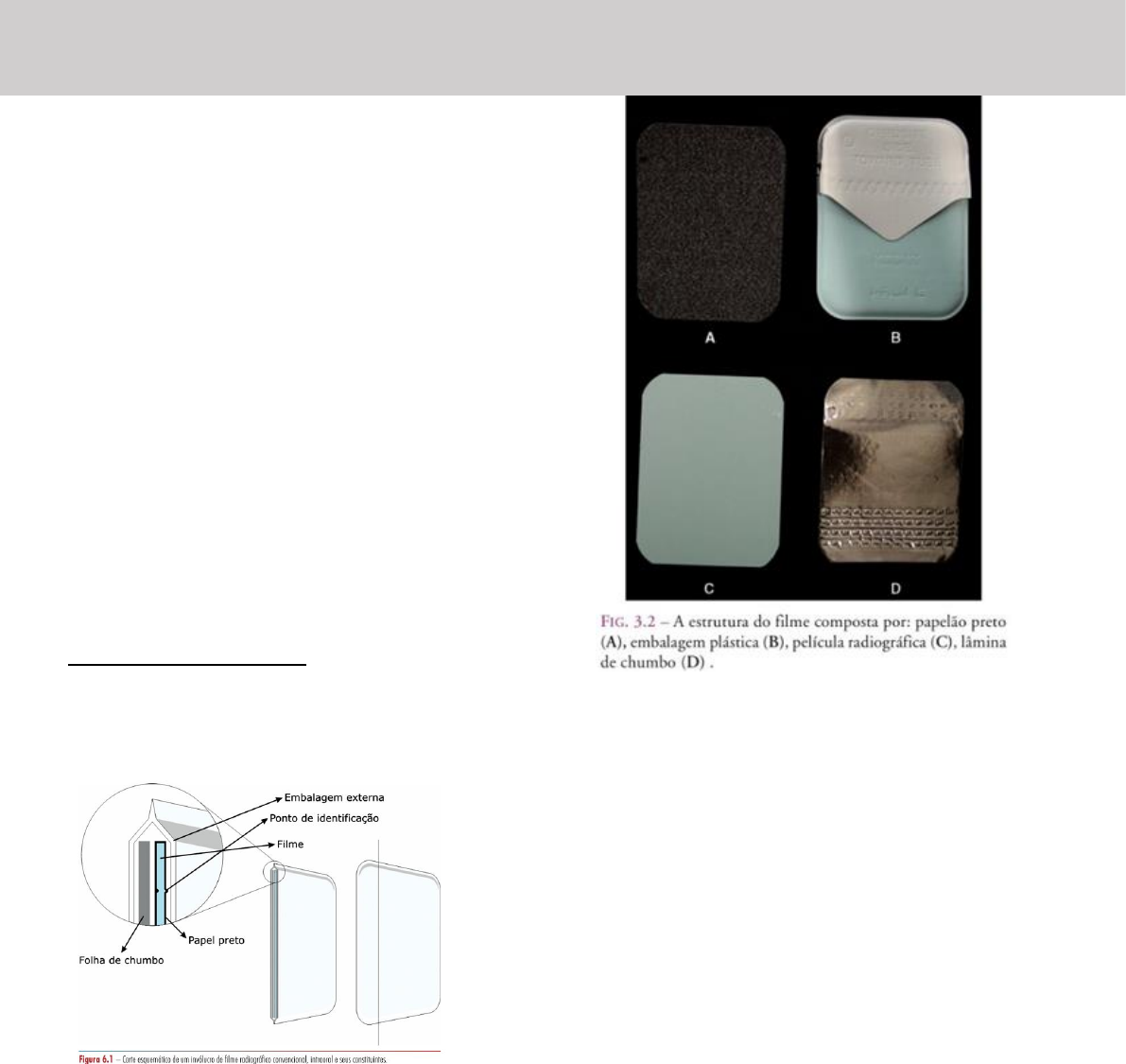

0 FILME INTRABUCAL e Estrutura do Filme
→ O filme é considerado inrrabucal quando
→ acomodado dentro da cavidade bucal
→ O filme é constituído de uma base de
poliéster, recoberta por un1a emulsão em
ambos os lados
→ com uma lâmina de chumbo em um dos lados
envolto por uma fina camada de papelão preto
e embalado em um material plástico, colorido,
conforme a especificação do produto

 Para decorar:
Envelope de plástico protege o filme de luz, umidade e
controle de infecção.
Indica: localização do picote, lado sensível e
especificações do filme.
Papel preto: danos físicos,


Lamina de chumbo:
 Aumenta a resistência e rigidez e diminui a radiação
que chega nos tecidos do paciente.
Película ou filme: composta pela base, camada
adesiva, emulsão e camada protetora. Onde acontece
a mágica ( a radiografia).

Base (Película)
► Sua principal função é o de suporte para a
emulsão.
► Deve ser rígida, porém flexível, para se
acomodar na cavidade bucal..
Emulsão
A constituição da emulsão é baseada cm dois
componentes principais, os sais halogenados de prata
e a matriz onde se encontram os sa.is suspensos.
 filmes e processamentos radiográficos
Os sais são compostos principalmente por cristais de
brometo de prata e em menor grau cristais de iodeto
de prata.
 O iodeto é adicionado, por possuir cristais com
diâmetro maior do que os de brometo, com a
finalidade de desorganizar a es rrun1ra regular
dos cristais de brometo, assim, aumentando a
sensibilidade aos raios X. A sensibilidade do filme
(discutido mais adiante) depende da estrutura,
organização, tamanho, formato e da presença de
uma determinada quantidade de um composto de
enxofre.
A matriz no qual se encontram os sais suspensos é
formada por uma substância coloide gomosa com
aspecto gelatinoso.
 Possui como características a absorção de produtos
químicos presentes no processamento radiográfico
(discutido mais adiante), não se dissolve em água e
endurece ao final do processamento radiográfico.
Uma película protetora é colocada por sobre a
emulsão para evitar contaminação, prevenir estragos
acidentais, como "riscar" a radiografia. Esta emulsão
é colocada em ambos os lados para que a
sensibilidade seja maior, diminuindo o tempo de
exposição ao paciente.
Embalagem
 A embalagem do filme tem como finalidade protegê-lo
mecânica e, quimicamente, e parte da radiação
secundária responsável pelo véu, que dificulta a
interpretação da imagem radiográfica.
Envolvendo a película, é adicionado um fino papel-
carrão preto para proteger a emulsão,
mecanicamente, e impedir a exposição à
luminosidade, pois além de sere1n sensíveis aos raios
X, também são sensíveis à luz.
 Por cima de um dos lados deste conjunto
(película-papel cartão), é colocada uma lâmina
de chumbo fina que ajuda a impedir a ação da
radiação secundária produzida pdos teci dos
bucais. Ainda, é colocada uma marca em
relevo, parecido com marcas de pneus no
asfalto, para indicar se houve erro na técnica
durante a aquisição da imagem.
Sensibilidade dos Filmes lntrabucais
A sensibilidade do filme intrabucal corresponde à
quantidade necessária de radiação X, para que se
forme a imagem radiográfica com uma densidade
padrão.

CARACTERÍSTICA DA IMAGEM RADIOGRÁFICA
 O estudo da formação da imagem radiográfica
é composto por vários fatores intrínsecos e
extrínsecos. Fazem parte dos fatores
intrínsecos a densidade, o contraste, a
latitude e os artefatos inerentes.

 PROPRIEDADES SENSITOMÉTRICAS DOS
FILMES PARA DECORAR
1. Densidade Grau de escurecimento ou
enegrecimento de uma imagem: INDICA O
GRAU DE RADIAÇÃO QUE INCIOU EM UM
FILME.
2. Sensibilidade: É a eficiência com qual um
filme responde a exposição dos raios X. : OS
FILMES QUE REQUEREM POUCA
EXPOSIÇÃO AOS RAIOS X PARA
PRODUZIRUMA IMAGEM SÃO DITOS
SENSÍVEIS.
3. Latitude: Capacidade de um filme de ser
tanto subexposto como superexposto e
ainda produzir imagens aceitáveis para
diagnóstico.
4. Detalhe ou definição: Relaciona-se com o
tamanho dos cristais de prata da emulsão.
QUANTO MAIORES OS CRISTAIS,
MENORES OS DETALHES DA IMAGEM.

 Contraste, são diferentes matizes de branco,
cinza e preto encontrados na radiografia. Alto
contraste: Grande diferença entre preto e
branco. Baixo contraste: Muitos tons de cinza,
pouca diferença entre preto e branco.


PROCESSAMENTO RADIOGRÁFICO: Processo pelo
qual a imagem latente formada no superfície do filme
após sensibilização pelos raios X se transforma em
imagem real visível.


A temperatura da
substância determina
quanto tempo a película
ficará imersa dentro do
revelador


Revelador
Função: Atua
preferencialmente nos sois de
prata que foram
sensibilizados pelos raios X,
transformando-os em prata
metálica negra
FORMAÇÃO DO PRETO E
DOS TONS DE CINZA.
LAVAGEM INTERMEDÍARIA
Finalidade NEUTRALIZAR A AÇÃO DO Revelador
Remover o excesso de solução reveladora da
emulsão Colocar em água limpa durante 10-20seg
 Agitação suave e contínua (evitar bolhas de ar no
filme)
FIXADOR
Função: FIXADOR Dissolver os sais de prata que não
foram sensibilizados pelos raios x. Também tem
função de endurecera gelatina, para o filme ficar
resistente e seque mais rápido
 TEMPO DE PROCESSAMENTO SERÁ O DOBRO
DO TEMPO QUE A PELÍCULA FICA NO
REVELADORREMOÇÃO E CRISTAIS NÃO
SENSIBILIZADOS
ITENS ESSENCIAIS:
CÂMARA ESCURA
Mesa manipuladora
Colgaduras
Tanque
Termometro de imersão
Cronômetro
Negatoscópio
Exaustor
Luz de segurança
O que é densidade radiográfica?
É o quão escuro fica um filme de raio X após ser
exposto. Quanto mais raio X passar pelo corpo (ex:
pulmão), mais escuro fica. Se menos raio X passar
(ex: osso), fica mais claro. Basicamente, densidade
radiográfica mostra a diferença entre áreas escuras e
claras no raio X..
Contraste da Imagem Radiográfica
O termo contraste da imagem radiográfica é utilizado
para descrever a ga.ma de densidades existentes em
uma radiografia. Também é definido como a diferença
de densidade entre as áreas mais escuras (mais
densas) e as mais claras (menos densas).
 Quando esta diferença é muito grande,
denominamos alto contraste, pois poucas
nuanças de cinza estão presentes entre a
imagem preta e a branca, caracterizando uma
curta escala de cinza.
 Já quando remos uma imagem composta por
áreas de cinza-claro e cinza-escuro e existem
pequenas diferenças entre si, denominamos
baixo contraste, pois muitas nuanças de cinza
estão presentes.

Ruído da Imagem Radiográfica
Muitos detalhes da estrutura do paciente não são
visualizados na imagem radiográfica, devido à técnica
utilizada e também pelo "ruído" inerente.
► O "ruído" na imagem radiográfica é causado
pela radiação secundária resultante da
interação do efeito Comptom com o paciente.
Este "ruído" temuma aparência de densidade
desigual no filme, que foi uniformemente
exposto aos raios X. Podemos observar
melhor o "ruído" nas radiografias excrabucais
ao usarmos o conjunto filme com relas
intensificadoras rápidas.
► Os artefatos tê.m inúmeras causas, pois são
defeitos causa dos desde a manipulação
incorreta do filme, erros de processa mento
radiográfico, danificações na emulsão do
filme, etc.

ERROS DE PROCESSAMENTO
1. Filmes Manchados:
2. Pingar água no filme antes do processamento;
3. Pingar revelador
4. manchas negras;
5. Pingar fixador pontos brancos,
6. Não lavar o filme adequadamente (lavagem
final)
7. mancha amarelada ou marrom.
8. Filmes Claros demais:
9. Sub-revelade.
10. Revelador saturado ou com baixa
temperatura,
11. lixador contaminado por revelador;
12. Deixar o filme mais de 24 horas na ( água)
13. Filmes escuros demais.
14. Super-revelação,
15. Aumento do concentração do revelador;
16. Aumento da temperatura do revelador;
17. Exposição do filme a luz antes do
processamento;
ERROS DE PROCESSAMENTO
SUPER REVELAÇÃO
1. Revelação em excesso (temperatura muito
dita, tempo muito longo)
2. Concentração do revelador muito alta
3. Tempo inadequado no fixador
4. Exposição acidental à luz
5. iluminação de segurança inadequada
6. Armazenamento de filmes sem proteção, em
temperaturas muito lias ou com data de
vencimento expirada

Fatores que Influenciam
na Formação da Imagem
Radiográfica
DETALHE OU NITIDEZ
A radiografia realizada deve
apresentar o máximo de detalhes e
nitidez do objeto radiografado, dos
mais suas aos mais evidentes. O
detalhe ou nitidez está diretamente
asso ciado ao tamanho da área focal
do aparelho radiográfico, ao
movimento do aparelho e/ou do
paciente e/ou do filme durante a
execução da técnica, do tipo de filme
empregado e do processamento
químico utilizado.

DENSIDADE E CONTRASTE
..............................................................
..............................................................
.. Densidade Poden1os definir a
densidade cor no o grau de escureci
mento da radiografia e em função
dessa propriedade, a quantidade de
luz que passa por ela. Em radiografias
com alta densidade (escura), a
passagem de luz é reduzida, ao passo
que, em radiografias com baixa
densidade (clara), essa passagem de
luz é aumentada

 A densidade das radiografias está
relacionada principal mente à
miliamperagem do aparelho, assim
como, ao tem pode exposição aos
raios X, à distância
foco/filrnc/objeto, à composição e
espessura do objeto radiografado,
à quilovoltagem e ao "véu" ou fag,
que, por sua ve-1., está
relacionado ao processamento
radiográfico.
 Radiografias com alta densidade
podem ocorrer devido à
superexposição à radiação,
superexposição e pequena
distância foco/filme/objeto.
 Por sua vez radiografias com
densidade baixa ocorrem em casos
de subexposição às radiações e
subrrevelação. Nas duas situações,
os exames radiográficos ficam com
pouca capacidade de nos auxiliar
no processo de diagnostico.
Contraste Contraste pode ser definido
como a diferença entre as cores
branca e preca, e os diferentes tons de
cinza entre elas. Ponanto, radiografias
com contrasce alto são aquelas onde a
diferença entre o preto e o branco é
muito marcante, ou seja, a escala de
tons de cinza entre essas cores é
muito curta
Distorção radiográfica é qualquer
alteração na forma original do objeto
ou área radiografada, manifestando-se
como alongamento ou encurtamento
da imagem.





6 Fatores que Influenciam
na Formação da Imagem
Radiográfica:
1. Fator Energético
• Definição: Relacionado à
energia do feixe de raios X,
controlada
pelo kVp (quilovoltagem)
e mAs (miliamperagem ×
tempo).
• Influência:
• kVp alto: Aumenta a
penetração da radiação
(ideal para estruturas
densas), mas reduz o
contraste.
• kVp baixo: Melhora o
contraste, mas limita a
penetração.
• mAs: Define a quantidade
de radiação. Valores altos
geram imagens mais
densas (escuras), e baixos
resultam em imagens
claras.

2. Fator Objeto
• Definição: Características
físicas e químicas do objeto ou
paciente radiografado.
• Influência:
• Espessura e
densidade: Estruturas
mais espessas ou densas
(ex.: ossos) absorvem mais
radiação,
aparecendo brancas (radio
pacas).
• Composição: Materiais
com alto número atômico
(ex.: metais) são altamente
radiopacos.
• Biótipo do
paciente: Pacientes
maiores exigem ajustes
técnicos (aumento de
kVp/mAs).

3. Fator Geométrico
• Definição: Posicionamento
relativo entre foco de raios
X, objeto e receptor de
imagem.
• Influência:
• Distância Foco-Filme
(DFF): Quanto maior a
DFF, menor a intensidade
da radiação (Lei do Inverso
do Quadrado).
• Distância Objeto-Filme
(DOF): Objetos distantes
do filme
causam ampliação e
perda de nitidez.
• Alinhamento: Desvios
angulares
(vertical/horizontal)
geram distorção (alongam
ento ou encurtamento).

4. Fator Receptor
• Definição: Tipo e qualidade do
sistema receptor de imagem
(filme, sensor digital ou écrans).
• Influência:
• Sensibilidade do
receptor: Sistemas mais
sensíveis (ex.: écrans de
terras raras) exigem menos
radiação.
• Resolução: Receptores
digitais de alta resolução
capturam detalhes finos.
• Velocidade do
filme: Filmes "rápidos"
reduzem a dose, mas
podem perder detalhes.

5. Fator Processamento
• Definição: Etapas de revelação
(filme) ou processamento digital.
• Influência:
• Revelação
química: Temperatura e
tempo inadequados geram
imagens sub ou super-
reveladas (contraste e
densidade alterados).
• Processamento
digital: Algoritmos de pós-
processamento ajustam
brilho, contraste e nitidez.
• Calibração: Equipamentos
mal calibrados distorcem a
imagem final.

6. Fator Véu-Fog
• Definição: Presença de "névoa"
ou densidade indesejada na
imagem, causada por:
• Radiação dispersa
(espalhada): Aumenta
com kVp alto ou campos
grandes.
• Luz ambiente: Exposição
acidental de filmes à luz.
• Armazenamento
inadequado: Filmes
velhos ou expostos a
calor/umidade.
• Ruído eletrônico: Em
sistemas digitais, devido a
interferências.
• Solução: Uso de grades
antidifusoras (reduzem
radiação espalhada) e técnicas
adequadas.

Exemplo Integrado:
Para uma radiografia odontológica:
• kVp ajustado (energético): 60-
70 kVp para contraste adequado.
• Posicionamento
geométrico: Técnica do
paralelismo (filme alinhado ao
dente).
• Receptor digital: Sensor de alta
resolução para detalhes.
• Processamento: Software
ajusta contraste
automaticamente.
• Redução de véu-fog: Uso de
colimação para limitar o campo
de radiação.
Conclusão:
A qualidade da imagem radiográfica
depende do equilíbrio entre esses seis
fatores. Técnicas precisas,
equipamentos calibrados e
conhecimento anatômico são
essenciais para evitar artefatos e
garantir diagnósticos confiáveis.


Causas Principais da Distorção
radiográfica
• Posicionamento e distância
inadequados entre três
elementos:
• Foco (fonte de raios
X): Deve estar o mais
distante e perpendicular
possível ao filme e ao
objeto.
• Objeto: Deve ser
posicionado paralelo e
próximo ao filme.
• Filme: Deve estar alinhado
corretamente para evitar
descentralização.
Fatores que Geram Distorção:
1. Erros técnicos:
• Desalinhamento dos raios
centrais.
• Ângulos verticais ou
horizontais incorretos.
• Técnicas de exposição
inadequadas.
2. Posicionamento incorreto:
• Filme mal posicionado.
• Área de interesse fora do
centro.
3. Fatores geométricos:
• Proximidade excessiva
entre foco e objeto
(aumenta distorção).
• Objeto inclinado ou não
paralelo ao filme.
Recomendações para MinimizarDistorções:
• Otimizar geometria:
• Aumentar a distância foco-
filme.
• Posicionar o objeto
paralelamente ao filme.
• Garantir alinhamento:
• Centralizar o feixe de raios
X na área de interesse.
• Evitar angulações não
planejadas.
Fatores Adicionais Críticos:
• Qualidade do equipamento
radiográfico.
• Processamento adequado do
filme (químico ou digital).
• Características do objeto (ex.:
densidade, espessura).
Conclusão:
A distorção radiográfica é evitada com
atenção rigorosa à técnica, geometria,
posicionamento e processamento. O
controle desses fatores assegura
imagens fiéis ao objeto real, essenciais
para diagnósticos precisos.

FATORES RELACIONADOS
AO APARELHO
RADIOGRÁFICO
Miliamperagem (mA)
A miliamperagem (mA) determina a
quantidade de elétrons liberados pelo
filamento de tungstênio do cátodo na
ampola de raios X. Esse processo
ocorre da seguinte forma:
1. Geração da "nuvem" de
elétrons:
• Uma descarga elétrica
aquece o filamento,
liberando elétrons que
formam uma nuvem ao
redor do cátodo (efeito
termiônico).
• Quanto maior o mA, maior
a quantidade de elétrons
disponíveis.
2. Produção de raios X:
• Os elétrons são acelerados
em direção ao ânodo (alvo
de tungstênio).
• A colisão desses elétrons
com o ânodo gera raios X.
Assim, mA alto = mais
elétrons = maior
quantidade de raios X.
3. Características em
Odontologia:
• A maioria dos aparelhos
odontológicos tem mA
fixo (7 a 10 mA),
simplificando o uso clínico.
• O ajuste da exposição é
feito principalmente
pelo tempo (em
segundos), resultando
no mAs (mA × segundos).
4. Efeito Forrest:
• Termo que descreve o
movimento dos elétrons da
nuvem em direção ao
ânodo, essencial para a
geração de raios X.
Conclusão:
O mA define a intensidade do feixe de
raios X. Em aparelhos odontológicos,
como o mA é fixo, o tempo de
exposição é o parâmetro ajustado para
obter imagens com densidade
adequada, garantindo diagnósticos
precisos com dose mínima de
radiação.
Quilovoltagem (kVp) em Radiografia
Odontológica:
A quilovoltagem-pico
(kVp) determina a qualidade dos raios
X, influenciando diretamente
o comprimento de onda e o poder
de penetração desses raios. De
acordo com o texto:
1. Relação entre kVp,
Comprimento de Onda e
Penetração:
• kVp baixo (ex.: 60-70
kVp):
• Gera raios X
com comprimentos
de onda
menores (mais
energia).
• Menor poder de
penetração nos
tecidos.
• Resulta em imagens
radiográficas de alto
contraste (diferença
nítida entre áreas
claras e escuras).
• kVp alto:
• Produz raios X
com comprimentos
de onda
maiores (menos
energia).
• Maior poder de
penetração nos
tecidos.
• Gera imagens
de baixo
contraste (tons mais
uniformes, menos
definição entre
estruturas).
2. Regulamentação e
Funcionamento dos
Aparelhos:
• Os equipamentos
odontológicos devem
operar entre 60 e 70 kVp,
conforme a Portaria
453/98.
• O autotransformador ajus
ta a tensão para
compensar variações na
rede elétrica, garantindo
estabilidade na produção
de raios X.
3. Importância do Contraste:
• O contraste
radiográfico é definido
pela capacidade dos raios
X de diferenciar estruturas
(ex.: dente vs. osso).
• kVp baixo é ideal para
detalhar estruturas com
densidades distintas,
enquanto kVp alto é útil
para visualizar tecidos com
densidades similares.
Observação: A relação entre kVp,
energia e penetração descrita no texto
apresenta inconsistências com
princípios físicos (ex.: raios X de
menor comprimento de onda,
associados a kVp alto, normalmente
têm maior penetração). Entretanto, o
resumo reflete as informações
conforme apresentadas na fonte
fornecida.
 Distância
A distância entre a fonte de raios X,
o objeto e o filme influencia
diretamente a intensidade da
radiação e a densidade da imagem
radiográfica, seguindo a lei do
inverso do quadrado da distância:
1. Relação entre Distância,
Intensidade e Tempo de
Exposição:
• Distância maior (ex.: 40
cm):
• Intensidade da
radiação
diminui (inversament
e proporcional ao
quadrado da
distância).
• Tempo de
exposição deve ser
aumentado para
compensar a perda
de intensidade (ex.:
quadruplicar o tempo
se a distância
dobrar).
• Risco de imagem
com baixa
densidade (menos
detalhes) se o tempo
não for ajustado.
• Distância menor (ex.: 20
cm):
• Intensidade da
radiação aumenta.
• Tempo de
exposição pode
permanecer o
mesmo ou ser
reduzido.
• Gera imagens
com alta
densidade (maior
contraste e detalhes).
2. Exemplo Prático:
• Técnica da Bissetriz:
• Distância de 20
cm entre foco, objeto
e filme.
• Tempo de exposição
típico: 0,5 segundos.
• Técnica do Paralelismo:
• Distância aumenta
para 40 cm.
• Tempo de exposição
quadruplica para 2,0
segundos (para
manter densidade
similar).
3. Fatores Adicionais:
• O ajuste do tempo também
depende do tipo de
filme, configuração do
aparelho, biotipo do
paciente e região
radiografada.
Conclusão: A distância é um
parâmetro crítico para equilibrar
intensidade, tempo de exposição e
qualidade da imagem. Aumentar a
distância exige aumento proporcional
no tempo de exposição para evitar
subexposição, enquanto distâncias
menores permitem tempos mais curtos
ou imagens mais densas.
FATORES RELACIONADOS AO
OBJETO: Número atômico,
densidade física e espessura (nem
sempre relevante) do objeto
apresentarão maior ou menor
absorção de raios X, determinando a
formação das imagens radio pacas
(RO) e radiolúcidas (RL) de uma
radiografia.
1. Densidade Física: Quanto maior a
densidade do objeto, maior a
absorção dos raios X e vice-versa,
ou seja, quanto menor a densidade,
menor a absorção dos raios X.
2. Espessura: Quanto maior a
espessura do objeto, maior a
absorção dos raios X e vice-versa,
ou seja, quanto menor a espessura,
menor a absorção dos raios X.
Todavia, a espessura do objeto nem
sempre é relevante, por exemplo, o
esmalte dentário, cuja camada não é
muito espessa, entretanto,
apresenta número atômico alto e
densi dade alta, dando origem às
imagens radiopacas.
FATORES GEOMÉTRICOS
Na busca da imagem perfeita,
deparamo-nos com a projeção
geométrica, responsável pela
resolução da imagem.
 Princípios de óptica devem ser
respeitados, levando-se em
consideração que os raios X assim
como a luz propagam-se em linha reta.
Os fatores geométricos são regidos
pela inclinação da fonte de radiação
(foco), posição do objeto a ser
radiografado e do anteparo (filme).







Perguntas feitas na aula 4
1. Como seria uma radiografia
perfeita?
R:Uma radiografia perfeita é nítida, com
bom contraste e densidade ideal,
permitindo a visualização clara dos
detalhes. O posicionamento correto do
paciente e do filme é essencial, assim
como a técnica de exposição adequada,
com kVp e mA ajustados. A imagem deve
estar livre de artefatos e incluir proteções
para minimizar a radiação desnecessária.
Informações de identificação devem estar
presentes, e a técnica deve ser
reprodutível para comparações futuras.
Por fim, a imagem deve ser interpretável
por profissionais qualificados para
garantir diagnósticos precisos.



FATORES DO FILME
1. Cristais de Brometo de Prata:
• Cristais pequenos → Mais
nitidez e contraste (filme menos
sensível).
• Cristais grandes → Menos
nitidez/contraste (filme mais
sensível).
2. Dupla Emulsão:
• Vantagem: Processam
ento mais rápido.
• ❌ Desvantagem: Risco
de penumbra (imagem
dupla).
3. Espessura da Base:
• Ideal: ≤ 0,2 mm → Evita
sobreposição e penumbra

PROCESSAMENTO
• Automático:
• Padroniza resultados
(melhor para qualidade).
• Manual:
• Exige câmara escura e
controle rigoroso
de tempo/temperatura.SOLUÇÕES PROCESSADORAS
1. Controle de Temperatura:
• Seguir a tabela temperatura-tempo do fabricante.
• Temperaturas muito altas/baixas ou tempos de
processamento longos/curtos demais → Alteram
o contraste radiográfico.
2. Validade das Soluções:
• Determinada por:
• Oxidação (contato com o ar).
• Número de filmes processados.
• Como prolongar a vida útil:
• Usar tampas nos tanques.

ARMAZENAMENTO DE FILMES
1. Condições Ideais:
• Ambiente ventilado, seco, sem exposição a luz
solar ou luz actínica (ex.: raios X).
• Caixas devem ser embaladas em plástico e
guardadas na geladeira (gaveta ou última prateleira).
2. Preparo para Uso:
• Nunca usar filme gelado: Deixar atingir temperatura
ambiente antes do uso.
3. Validade:
• Verificar data de vencimento na embalagem.
4. Proteção contra Radiação:
• Armazenar em dispensadores metálicos
blindados → Evita danos por radiação secundária.

VÉU OU FOG (RADIAÇÃO
SECUNDÁRIA)
Definição
• Radiação Secundária: Principal
responsável pela formação do
"véu" ou fog em radiografias.
Fatores que Aumentam a Radiação
Secundária
1. Espessura do Objeto: Objetos
mais espessos aumentam a
radiação secundária.
2. Tamanho da Área de
Incidência: Áreas maiores
favorecem a formação de
radiação secundária.
3. kVp Elevado: Aumento do kVp
contribui para mais radiação
secundária.
Principais Fontes de Radiação
Secundária (Intraoral)
• Filtros de Alumínio
• Posicionadores de Filmes
• Sensores Radiográficos
• Elementos da Cavidade Bucal
Métodos para Reduzir Radiação
Secundária
1. Uso de Cilindros
Abertos: Substituir cones
localizadores por cilindros
abertos.
2. Colimadores de
Chumbo: Diâmetro máximo de 6
cm para limitar a radiação.
3. Grades Antidifusoras
(Extraoral):
• Compostas por lâminas de
chumbo e plástico
dispostas alternadamente.
• Reduzem a divergência do
feixe de raios X
absorvendo radiação
secundária.

Dicas para Estudo
• Lembre-se: A radiação
secundária causa o "véu" nas
radiografias.
• Fatores de risco: Espessura,
área de incidência e kVp.
• Redução: Cilindros abertos e
colimadores são essenciais para
minimizar a radiação secundária.
