Lista de Exercícios 2 Circuitos Elétricos I

Prévia do material em texto

Prof. MSc. Daniel Carlos
Engenheiro Eletricista
CREA-RN nº 211488381-7
daniel.crisostomo@unp.br



Disciplina: Circuitos Elétricos I
Aluno: ________________________________________________________________
II Lista de Exercícios

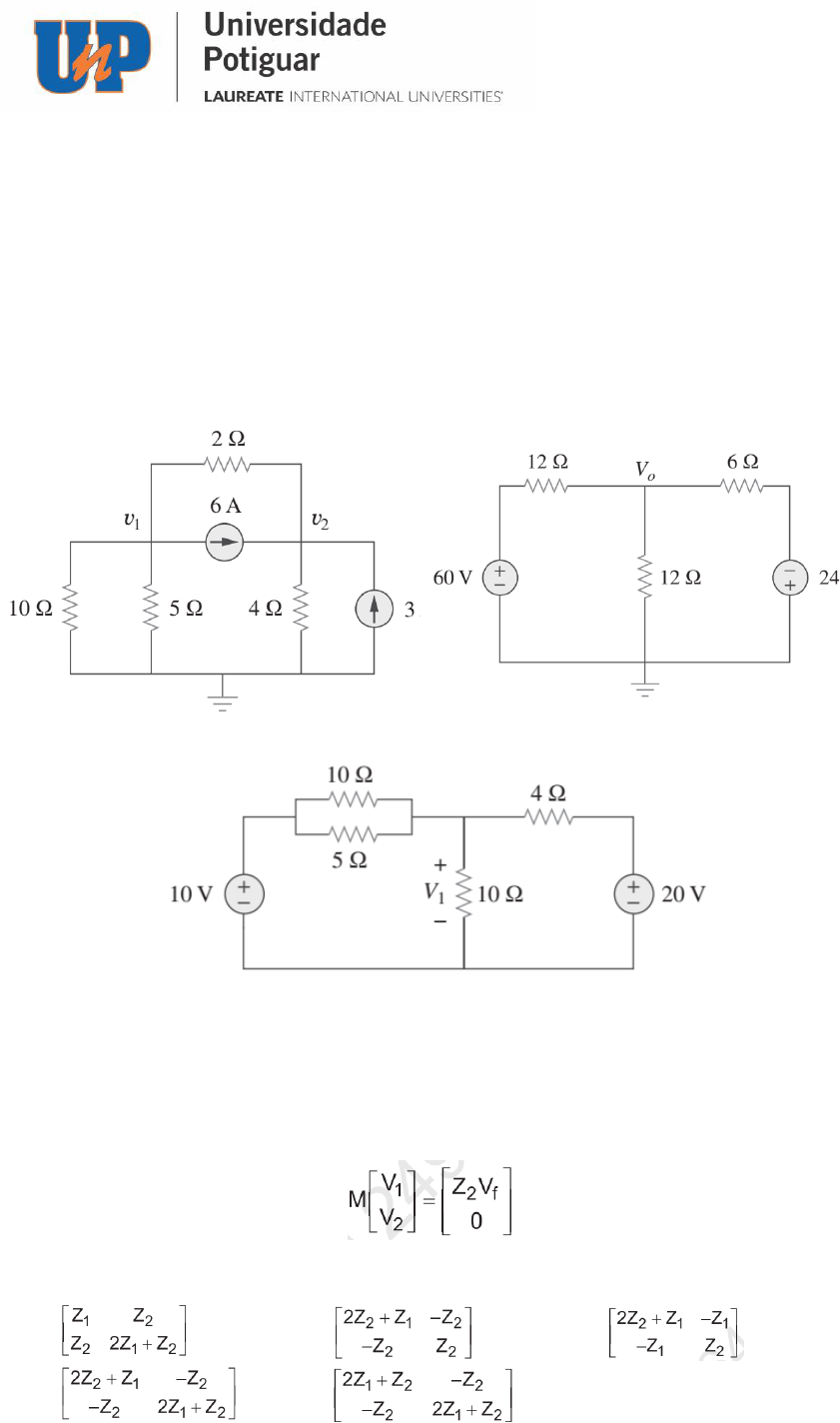

1. Para o circuito da Figura abaixo,
obtenha v1 e v2.

2. Determine Vo e a potência dissipada
em todos os resistores no circuito da
Figura.

3. Use a análise nodal para calcular V1 no circuito da Figura.

4. (Eng. Equipamentos Jr. Elétrica – Petrobrás 2012) O circuito da figura abaixo deve
ser equacionado pelo método de tensões sobre os nós, para a solução através de uma
equação matricial linear. Devem-se considerar as tensões sobre os nós V1 e V2, a
fonte de alimentação e as impedâncias presentes no circuito. A análise feita na
estrutura resultou na seguinte equação matricial.

A expressão da matriz M é:
a) b) c)
d) e)



Prof. MSc. Daniel Carlos
Engenheiro Eletricista
CREA-RN nº 211488381-7
daniel.crisostomo@unp.br



5. Use a análise nodal e o MATLAB/SCILAB para determinar Vo no circuito da Figura.

6. Use a análise de malhas para
determinar i1, i2 e i3 no circuito da
Figura.

7. Aplique análise de malhas para determinar
i no circuito da Figura.


8. Determine as correntes de malha no circuito da Figura, usando MATLAB/SCILAB.






Prof. MSc. Daniel Carlos
Engenheiro Eletricista
CREA-RN nº 211488381-7
daniel.crisostomo@unp.br



9. Usando superposição, determine Vo no circuito da Figura. Confira usando o PSpice
ou MultiSim.

10. Determine vo no circuito da Figura usando o princípio da superposição.

11. Consultando a Figura, use transformação de fontes para determinar a corrente e a
potência no resistor de 8 Ω.


12. Determine o circuito equivalente de Thévenin, referente ao circuito mostrado na
Figura, visto pelo resistor de 5 Ω. Em seguida, calcule a corrente no resistor de 5 Ω.


Prof. MSc. Daniel Carlos
Engenheiro Eletricista
CREA-RN nº 211488381-7
daniel.crisostomo@unp.br



13. Calcule o valor de R que resulta na máxima transferência de potência para o resistor
de 10 Ω na Figura. Determine a potência máxima.

Gabarito
1.

2.
3. 40/3
4. D
5. 6.


7. 8.

9.

10.
11. 12.
13.
