Página 1

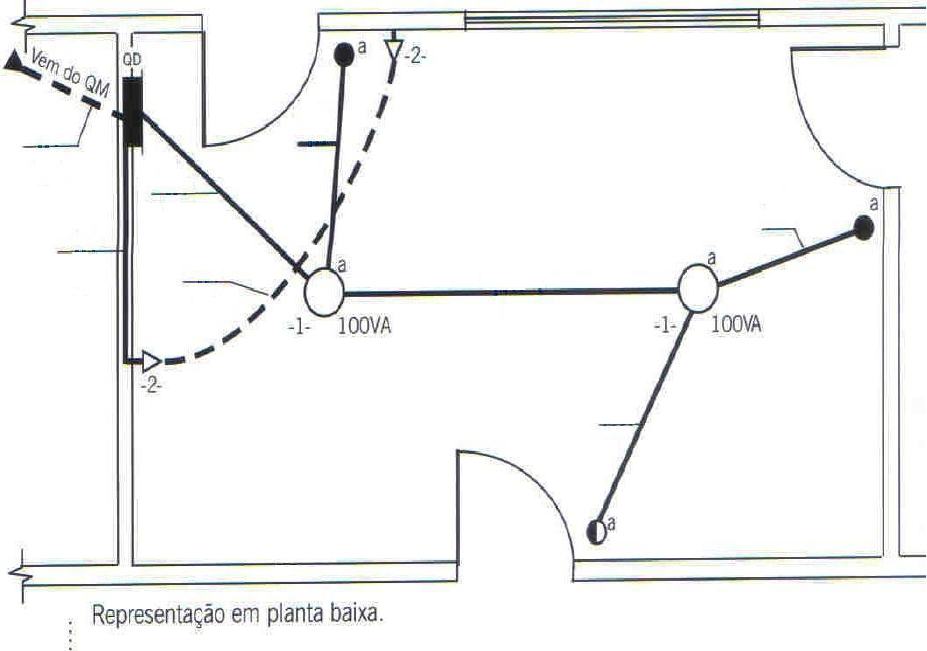

1) Completar as ligações do esquema unifilar na planta baixa.



2) Para os dispositivos de proteção, o que é corrente de sobrecarga, corrente de curto circuito
e corrente de fuga?

3) Os percentuais que definem a taxa máxima de ocupação em relação à área da seção
transversal dos eletrodutos, para o caso de instalação de um, dois e três condutores ou
cabos, são respectivamente:
a) 31%, 40% e 53%;
b) 53%, 40% e 31%;
c) 40%, 31% e 31%;
d) 53%, 31% e 40%;
e) 53%, 53% e 31%.

4) Qual a tensão limite de baixa tensão em corrente alternada? E em corrente contínua?

5) Cite três modelos de sistemas de ligação das redes de distribuição primária?









Página 2

6) Analise o seguinte projeto de instalação elétrica.

Com relação a esse projeto, está CORRETO afirmar que:

a) a alimentação trifásica do quadro de distribuição realizada a quatro condutores, em que o
neutro tem bitola inferior ao das fases.
b) o circuito 1 destina-se à carga de iluminação utilizando eletrodutos embutidos no piso.
c) o circuito 2 agrupa tomadas de uso geral utilizando tomadas fora do padrão, de dois pinos, e
padronizadas, de três pinos.
d) o circuito 4 destina-se a alimentar uma tomada de uso especial, trifásica a cinco condutores.

7) De acordo com a norma NBR 5410 da ABNT, para proteção de circuitos elétricos como deve ser
satisfeita as condições das correntes: corrente de projeto (IB); corrente nominal de proteção (IN);
capacidade da corrente do condutor (IZ); I2 corrente de atuação da proteção?
a) IZ ≤ IN ≤ IB e I2 ≤ 1,30 x IZ;
b) IB ≤ IN ≤ IZ e I2 ≤ 1,45 x IZ;
c) IZ ≤ IN ≥ IB e I2 ≤ 1,45 x IZ;
d) IB ≥ IN ≥ IZ e I2 ≤ 1,45 x IZ;
e) IN ≤ IZ ≤ IB e I2 ≤ 1,50 x IZ.

8) Analise as afirmações a seguir:
I - O interruptor deverá suportar correntes nominais por tempo indeterminado;
II - Para controle trifásico, deverá ser usado dispositivo bipolar para atuar em duas das três
fases simultaneamente;
III - Os interruptores devem interromper o condutor de fase e nunca o neutro;
É correto concluir apenas as afirmações:
a) Apenas I e II estão corretas;
b) Apenas I, II e III estão corretas;
c) Apenas I e III estão corretas;
d) Apenas II e III estão corretas;
e) Somente III está correta.
Página 3


9) Quais são os dois tipos principais de geração de energia elétrica no Brasil?
10) Deseja-se fazer uma instalação elétrica em um imóvel que possui um grande corredor de
circulação, conforme ilustra a figura abaixo. A instalação elétrica desejada consiste em
permitir que os dois pontos de luz (L1 e L2) possam ser ligados ou desligados
simultaneamente, a partir de qualquer um dos dois interruptores disponíveis (I1 e I2). As
conexões através de fios elétricos A-F e F-H já estão indicadas no diagrama.

O conjunto das demais conexões para completar a instalação elétrica desejada é dado por:
(a) B-G; G-I; F-C; I-J; D-K e E-L
(b) B-C; D-K; E-L; J-I e I-G
(c) B-C; C-J; E-L; D-G e K-I
(d) B-C; C-G; H-J; D-K e E-L
(e) B-C; C-J; J-I; I-G e D-K

11) Qual o tempo necessário para que, num curto-circuito, seja atingida a temperatura limite pelos
condutores? Dados: condutor de cobre com isolação PVC/70 (K=115) de 95mm², corrente de curto-
circuito presumível de 5,5kA.
12) Em se tratando de Luminotécnica, para determinar o fator de depreciação utilizando a tabela ou valores
fornecidos pelo fabricante, é preciso conhecer:
I – A Iluminância recomendada em lux.
II – A área do local;
III – Período de manutenção (intervalo entre uma manutenção e outra);
IV – Tipo de ambiente, se limpo, normal ou sujo;

É correto apenas o que se afirma em
a) I e II.
b) II e IV.
c) III e IV.
d) I, II e III.
e) I, III e IV.
13) O disjuntor termomagnético e o dispositivo à corrente Diferencial Residual (DR) são
equipamentos de proteção muito utilizados em instalações elétricas de baixa tensão. As
Página 4

suas atuações ocorrem:




14) Em relação aos dispositivos de proteção, seccionamento e comando de circuitos, empregados em
instalações elétricas, de acordo com as Normas em vigor e a disponibilização dessas unidades no
mercado, afirma-se que o(s)
a) Seccionador é um dispositivo de manobra que, obrigatoriamente, tem de suportar
correntes residuais desprezíveis por ocasião de sua abertura ou fechamento.
b) Fusíveis são compostos por um dispositivo bimetálico que se flexiona no caso de uma
corrente acima de determinado valor, provocando o imediato desencaixe de sua base e
interrupção do circuito.
c) Disjuntor deve ser substituído sempre que for acionado devido a curto-circuito ou
sobrecarga.
d) Disjuntores em caixa moldadas são fabricados exclusivamente como modelos unipolares.
e) Disjuntores de uma instalação de baixa tensão são usados nos fios (ou cabos) neutro e de
proteção (terra) dos circuitos.

15) (ATPS) - 2,0 pontos – Desenvolver sistema para partida direta de um motor trifásico, com
opção de reversão. Prever o INTERTRAVAMENTO. Apresentar:
Diagrama do circuito de Força Convencional
Diagrama do circuito de Comando Convencional
Explicar como foi realizado intertravamento
