LABORATÓRIO E APLICAÇÕES DE MECÂNICA DOS FLUIDOS (PME 2332)
Gabarito Primeira Prova - 2014

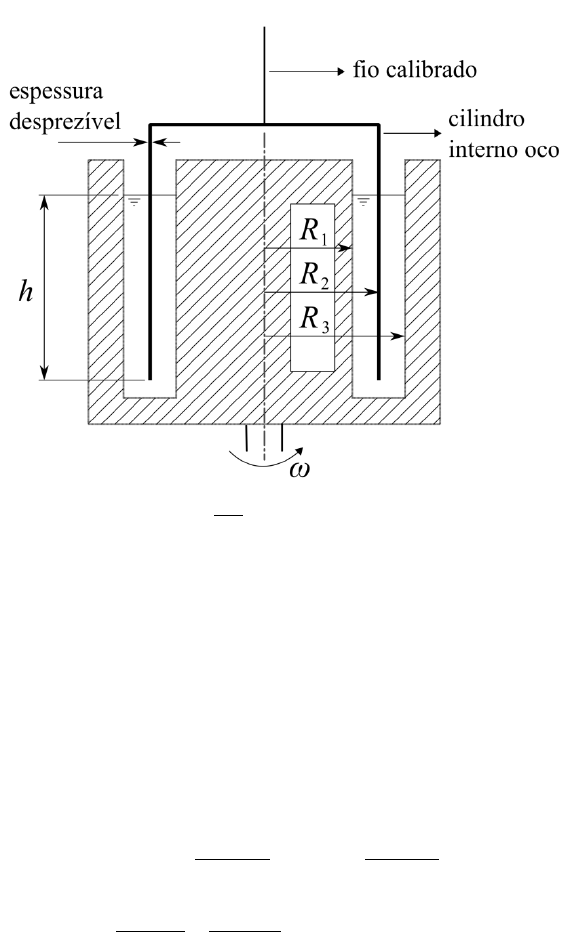

1. (3 pontos) No viscosímetro da figura, o cilindro externo gira com uma rotação ω
constante. O cilindro interno é oco, sua parede tem espessura desprezível e está preso a
um fio calibrado à torção. O cilindro interno torce o fio, até que nele se atinja um torque
T, que mantém o cilindro interno em equilíbrio. Supondo um perfil de velocidades linear
entre os cilindros, determine uma expressão analítica que relacione a viscosidade
dinâmica µ do fluido com o torque T, a rotação ω, e as dimensões h, R1, R2 e R3.

Lei de viscosidade de Newton:
dy
duµτ =
(adaptado de Mecânica dos Fluidos, Franco Brunetti, Pearson, 2008)
Solução:
Se o cilindro interno está em equilíbrio, o torque exercido pelo fio é igual ao torque
viscoso. Chamando as tensões de cisalhamento nas superfícies interna e externa do
cilindro oco de τi e τe:
22 RARACT eeiiv ττ +==
mas hRAAA ei 22π=== , portanto )(2
2
2 eihRT ττπ += .
Pela lei da viscosidade de Newton, e admitindo perfil linear de velocidades:
12
1
RR
R
i −
=
ωµτ e
23
3
RR
R
e −
=
ω
µτ
Portanto:

T = 2π R2
2 h µω R1
R2 − R1
+
R3
R3 − R2





 . Isolando a viscosidade dinâmica:






−
+
−
=
23
3
12
12
22 RR
R
RR
RhR
T
ωπ
µ

2. (3,5 pontos) O tronco de cone da figura contém líquido incompressível e profundidade
h. Um pistão sólido de diâmetro d penetra pela superfície, à velocidade v. Deduza uma
expressão analítica para a taxa de elevação dh/dt da superfície do líquido.

Conservação da massa: ( )dAd
t A∫∫ +∂
∂
= nV .0 ρυρ
υ
 ou ( )dAd
dt
d
A r∫∫ += nV
.0 ρυρ
υ

Solução:
Considerando um volume
de controle fixo:

o primeiro termo da equação da conservação de massa 0d =⋅+ ∫∫
SCVCt
dAvρυρ
∂
∂ é nulo.
Só há fluxo na superfície livre e na base do pistão e o fluido é incompressível. Assim:
0dd
livre sup. pistão do base
=−∫ ∫ AvAvsl
Mas

vsl = dh /dt , então:
( )[ ] 0
4
tg2
4d
ddd
d
d 222
pistão do baselivre sup.
=−−+=− ∫∫
dvdhD
t
hAvA
t
h π
θ
π
Que resulta em:
( )
1tg2
tg2d
d
222
2
−




 +
=
−+
=
d
hD
v
dhD
dv
t
h
θθ


3. (3,5 pontos) No escoamento de jato de líquido de massa específica 𝜌 descarregando na
atmosfera, mostrado na figura, é conhecido o módulo da velocidade 𝑉𝐴 no ponto A, os
diâmetros da tubulação ∅B e ∅C (respectivamente nos pontos B e C), as cotas 𝐻 e ℎ e a
aceleração gravitacional 𝑔. Assumindo que o jato permaneça circular e com velocidade
uniforme e desprezando as perdas e interação com o ar fora do jato, calcular
analíticamente as velocidades 𝑉𝐵 e 𝑉𝐶 no duto e a pressão manométrica 𝑝𝐵𝑚 = 𝑝𝐵 − 𝑝𝑎 ,
onde 𝑝𝑎 é a pressão atmosférica.
Dica: o jato se encontra a pressão constante 𝑝𝑎.
Bernoulli: 𝑝 + 1
2
 𝜌 𝑉2 + 𝜌 𝑔 𝑧 = 𝑐𝑡𝑒
(adaptado de Mecânica dos Fluidos, Noções e Aplicações, Sylvio R. Bistafa, Blucher,
2010)

Solução:
Por continuidade: 𝑉𝐵 𝜋 ∅𝐵24 = 𝑉𝐶 𝜋 ∅𝐶24 ⇒ 𝑉𝐵 𝑉𝐶 = �∅𝐶 ∅𝐵 �2
Aplicando Bernoulli entre a saida do jato (C) e (A):
𝑝𝑎 + 12 𝜌 𝑉𝐶2 + 𝜌 𝑔 ℎ = 𝑝𝑎 + 12 𝜌 𝑉𝐴2 + 𝜌 𝑔 (ℎ + 𝐻) ⇒ 𝑉𝐶2 = 𝑉𝐴2 + 2 𝑔 𝐻
Aplicando Bernoulli entre os pontos (B) e (C):
𝑝𝐵 + 12 𝜌 𝑉𝐵2 = 𝑝𝑎 + 12 𝜌 𝑉𝐶2 + 𝜌 𝑔 ℎ ⇒ 𝑝𝐵 − 𝑝𝑎 = 12 𝜌 (𝑉𝐶2 − 𝑉𝐵2) + 𝜌 𝑔 ℎ
𝑝𝐵 − 𝑝𝑎 = 12 𝜌 𝑉𝐶2 �1 − �𝑉𝐵 𝑉𝐶 �2� + 𝜌 𝑔 ℎ = 12 𝜌 𝑉𝐶2 �1 − �∅𝐶 ∅𝐵 �4� + 𝜌 𝑔 ℎ
Substituindo a relação anterior, resulta:
g H
h
ØC
ØB
pa
𝑝𝐵 − 𝑝𝑎 = 12 𝜌 (𝑉𝐴2 + 2 𝑔 𝐻) �1 − �∅𝐶 ∅𝐵 �4� + 𝜌 𝑔 ℎ
𝑉𝐵 = (𝑉𝐴2 + 2 𝑔 𝐻)1/2 �∅𝐶 ∅𝐵 �2
