1a Questão (Ref.: 201503111518) Pontos: 0,1 / 0,1
Em uma associação de indutores em série com valores de L1 = 10 mH, L2 = 20 mH , L3 = 30 mH e L4 = 100
mH. Analisando esta associação, assinale a alternativa que não é verdadeira.


A corrente em L2 é a mesma que a de L3.
 L1 é percorrido pela corrente mais intensa.

Todos os indutores são percorridos pela mesma corrente.

as reatâncias são diferentes

A indutância equivalente é 160 mH



 2a Questão (Ref.: 201502990249) Pontos: 0,1 / 0,1
Num circuito, dois resistores em paralelo de 6Ω e 3Ω estão colocados em série com um de 10Ω. O resistor
equivalente do circuito é:

 12Ω

3Ω

5Ω

20Ω

25Ω



 3a Questão (Ref.: 201503391542) Pontos: 0,1 / 0,1
De maneira geral, os medidores de consumo de energia elétrica das residências e indústrias apresentam valores
em quilowatt-hora (kWh) para leitura. Acerca desse assunto, é correto afirmar que o consumo de uma lâmpada
de 100 W ligada 4 horas por dia, durante 30 dias, em kWh, é o seguinte:


100 kWh.
 12 kWh.

3.000 kWh.

25 kWh.

400 kWh.



 4a Questão (Ref.: 201502998649) Pontos: 0,1 / 0,1
Com relação as grandezas elétricas analise as alternativas abaixo. I. Para obter a corrente elétrica são
necessários três componentes: Gerador, voltímetro e amperímetro. II. O aparelho de medida da corrente
elétrica é o voltímetro. III. O aparelho de medida da tensão elétrica é o amperímetro. IV. O amperímetro
quando inserido no circuito deve ser posicionado em paralelo com a carga. V. O voltímetro quando inserido no
circuito deve ser posicionado em série com a carga. Assinale abaixo a alternativa que contém o numero de
alternativas incorretas.

 5

4

1

3

2



 5a Questão (Ref.: 201502364043) Pontos: 0,0 / 0,1
Uma bateria fornece a uma carga 45 mA com uma tensão de 9 V. A potência fornecida pela bateria é:

 P = 405 microW

P = 50 mW
 P = 405 mW

P = 40,5 W

P = 0,5 mW
1a Questão (Ref.: 201502358521) Pontos: 0,1 / 0,1
Um divisor de tensão é composto por dois resistores, R1 e R2, conectados a uma fonte de tensão contínua de 80
V. Sabe-se que R1 é igual a 3.R2. A diferença de potencial nos terminais de R1 é:


c) VR1 = 40 V
 b) VR1 = 60 V

a) VR1 = 20 V

d) VR1 = 30 V

e) VR1 = 50 V



 2a Questão (Ref.: 201502444102) Pontos: 0,1 / 0,1
No manual de utilização do automóvel de Manoel consta a informação de que a corrente
elétrica fornecida pela bateria de 12 Vcc, quando o aparelho de som e a lâmpada de iluminação
interna do veículo estão simultaneamente ligados é igual a 400 mA. Sabendo-se que: a
lâmpada de iluminação interna e o aparelho de som estão ligados em paralelo e são
alimentados diretamente pela bateria do veículo, e a potência dissipada pela lâmpada de
iluminação interna do veículo é igual a 3 Watts, qual das alternativas abaixo apresenta o valor
da resistência do aparelho de som?


 80Ω
 60Ω
 20Ω
 10Ω
 40Ω



 3a Questão (Ref.: 201502358641) Pontos: 0,1 / 0,1

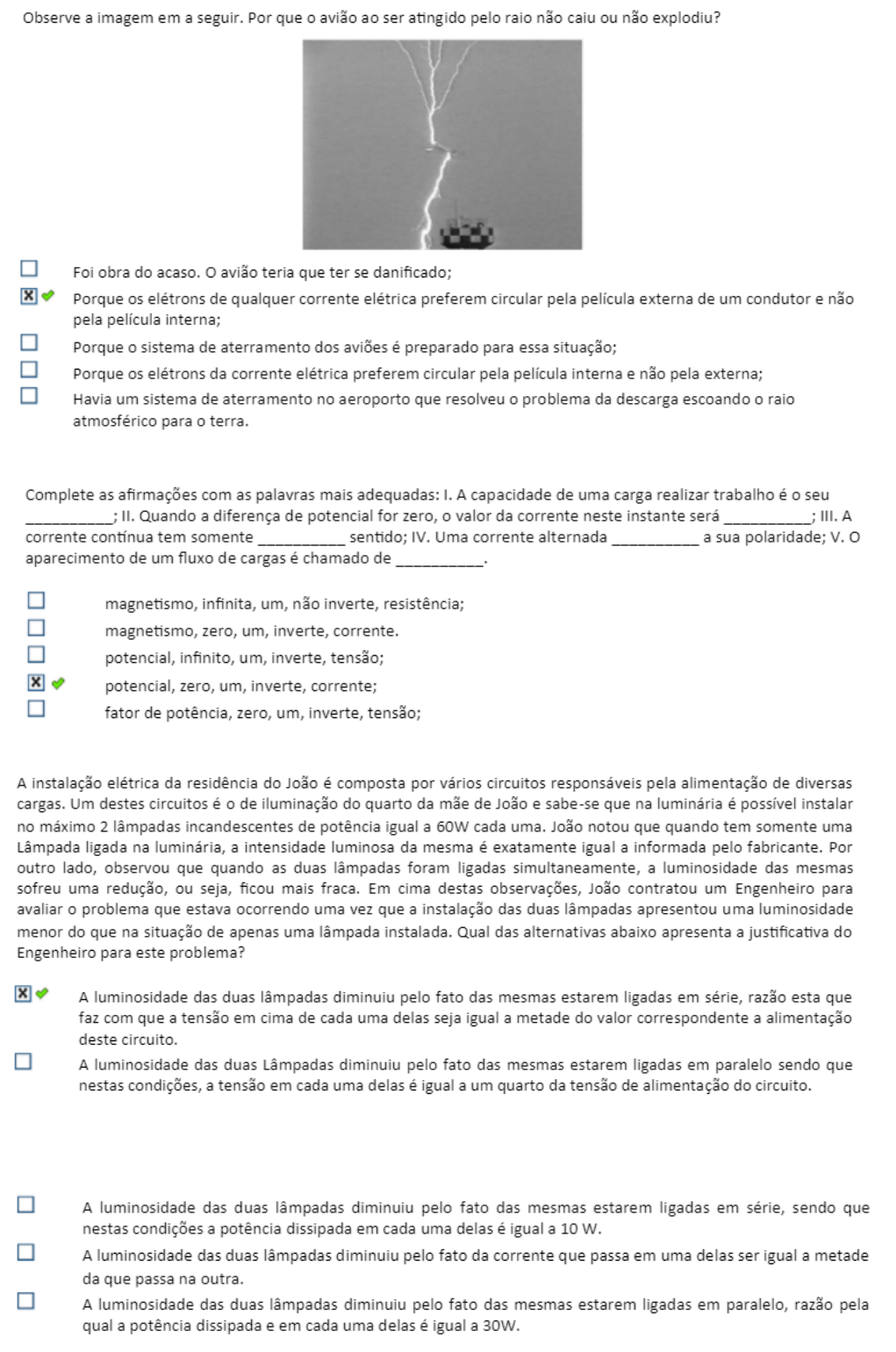

Observe a imagem em a seguir. Por que o avião ao ser atingido pelo raio não caiu ou não explodiu?



Foi obra do acaso. O avião teria que ter se danificado;

Havia um sistema de aterramento no aeroporto que resolveu o problema da descarga escoando o raio
atmosférico para o terra.

Porque o sistema de aterramento dos aviões é preparado para essa situação;

Porque os elétrons da corrente elétrica preferem circular pela película interna e não pela externa;
 Porque os elétrons de qualquer corrente elétrica preferem circular pela película externa de um condutor e
não pela película interna;



 4a Questão (Ref.: 201502364051) Pontos: 0,1 / 0,1
Um circuito série é composto por uma fonte de tensão contínua de 120 V, um resistor de 20 ohms, cuja queda de
tensão tem valor V desconhecido e um resistor R de valor desconhecido, cuja queda de tensão é 80 V. Por este
circuito circula a corrente de valor I. Para melhor visualização o circuito é apresentado abaixo. Os valores de I, V e R
no circuito mencionado são:


 I = 2 A V = 40 V R = 40 ohms

I = 8 A V = 40V R = 40 ohms

I = 4 A V = 120 V R = 40 ohms

I = 2 A V = 40V R = 20 ohms

I = 4 A V = 80 V R = 20 ohms











 5a Questão (Ref.: 201503184445) Pontos: 0,1 / 0,1
Resistores ôhmicos são aqueles que:


O valor da tensão nos seus polos se altera inversamente proporcional à corrente
que passa pelo resistor;
 O valor da resistência se mantém fixo e determina a relação entre tensão e
corrente.

A sua resistência se altera em razão direta com a tensão aplicada ao resistor.

O valor da resistência se altera em proporção direta à tensão aplicada em seus
polos;

A sua resistência se altera em razão direta com a corrente aplicada ao resistor.
1a Questão (Ref.: 201503421320) Pontos: 0,1 / 0,1
(F. E.EDSON DE QUEIROZ - CE) Dispõe-se de três resistores de resistência 300 ohms cada um. Para se obter
uma resistência de 450 ohms, utilizando-se os três resistores, como devemos associá-los?

 Dois em paralelo, ligados em série com o terceiro

Os três em paralelo.

Dois em série, ligados em paralelo com o terceiro.

Os três em série.

n.d.a.



 2a Questão (Ref.: 201503484490) Pontos: 0,0 / 0,1
Dado o circuito abaixo, calcule a resistência R3, sendo 2A a corrente que passa pelo resistor R3.


 30 Ohms
 15 Ohms

10 Ohms

20 Ohms

100 Ohms


















 3a Questão (Ref.: 201503447214) Pontos: 0,0 / 0,1
Considere que uma fonte de corrente alternada tem seu valor igual a v(t)=5sen(120πt−π/6) Assinale a alternativa
correta abaixo:



O valor eficaz da tensão será de 14,14 V.
 A fonte tem tensão de pico a pico de 5 V.

O valor eficaz da tensão será de 7,07V.

O valor da tensão de pico vale 10V.
 A fonte tem tensão de pico a pico de 10 V.



 4a Questão (Ref.: 201503373632) Pontos: 0,1 / 0,1
A senóide abaixo representa a tensão aplicada em um determinado circuito elétrico. Respectivamente, qual a
tensão eficaz fornecida e a frequência dessa forma de onda?



380 V e 0,4 Hz
 268,7 V e 2,5 Hz

537,4 V e 2,5 Hz

190 V e 0,4 Hz

0 V e 1,4 Hz













 5a Questão (Ref.: 201503413125) Pontos: 0,1 / 0,1
A preocupação com a utilização racional da energia elétrica é uma questão atual e que deve ser observada por
toda a sociedade haja vista que as fontes geradoras atuais são potencialmente poluidoras e sua construção
causam impactos ambientais muito grandes e, além disso, verificamos que as fontes geradoras (como usinas
hidroelétricas) estão muitas vezes distantes dos grandes centros consumidores. Podemos citar como exemplo a
hidroelétrica de Belo Monte, localiza na Amazônia, e que tem como principal objetivo abastecer o Sudeste do
país.

Na figura acima temos a dimensão da distancia entre a fonte de geração e o mercado consumidor
principal (2.100 km). Essa linha de transmissão utilizará uma tecnologia inédita no Brasil, pois é de ultra-
alta tensão, de 800 kilovolts (kv), permitindo o transporte de energia com redução de perdas (eficiência
de 85%). Sabe-se que a potência total instalada de geração é de aproximadamente 10.000 MW e que o
rendimento é de 95%. Sabendo-se que o sistema de geração e o de transmissão estão conectados,
julgue os itens a seguir:
I ¿ Apotência entregue no destino depende apenas da eficiência da linha de transmissão
II ¿ A potência entregue no destino é de 8.075 MW
III ¿ A eficiência total do sistema descrito é de 85%


São verdadeiros II e III

São verdadeiros I, II e III

Apenas o item III é verdadeiro

São verdadeiros I e II
 Apenas o item II é verdadeiro

1a Questão (Ref.: 201503448947) Pontos: 0,0 / 0,1
Uma carga monofásica consome uma potência de 50 kVA em 220 V rms, 60 Hz com um fator de potência (fp)
0.6 indutivo. A potência ativa, kW, consumida é:


60

80

40
 66
 30









 2a Questão (Ref.: 201503430135) Pontos: 0,1 / 0,1
Um chuveiro elétrico possui eficiência de 85 % conforme selo do Procel. Sabendo que sua potência de entrada é
de 6.543 W aproximadamente e que ele trabalha em uma tensão de 220 V, calcule sua potência de saída bem
como a corrente que alimenta esse chuveiro elétrico (A corrente está relacionada a potência de entrada).




Po = 6543 W e i = 54,52 A

Po = 5561,85 W e i = 25,30 A
 Po = 5561,85 W e i = 29,74 A

Po = 6215.85 W e i = 29,74 A

Po = 6543 W e i = 25,30 A



 3a Questão (Ref.: 201503421322) Pontos: 0,1 / 0,1
(UFSM-RS) Analise as afirmações a seguir, referentes a um circuito contendo três resistores de resistências
diferentes, associados em paralelo e submetidos a uma certa diferença de potencial, verificando se são
verdadeiras ou falsas. 1. A resistência do resistor equivalente é menor do que a menor das resistências dos
resistores do conjunto; 2. A corrente elétrica é menor no resistor de maior resistência; 3. A potência elétrica
dissipada é maior no resistor de maior resistência. A sequência correta é:


F, V, F

V, F, F

V, V, V

F, F, V
 V, V, F



 4a Questão (Ref.: 201503429586) Pontos: 0,1 / 0,1
Um determinado gerador, que possui fem 2,0 V e resistência interna 0,5 Ω, está associado em série a uma
pequena lâmpada de resistência 2 Ω. Determine a tensão elétrica existente entre os terminais do gerador.


1,8

2,0
 1,6

1,5

1,2



 5a Questão (Ref.: 201502358567) Pontos: 0,1 / 0,1
Um estagiário de engenharia elétrica que trabalha numa firma de tornos automatizados (CNC)
precisou ir até uma loja de material elétrico para comprar reatores para lâmpada fluorescente
de 40W/127V. Portanto, o estagiário comprou 10 unidades de reator cujo modelo possui fator
de potência de 0,75, potência de 40W/127V. Considerando que todos os reatores funcionarão
conjuntamente, avalie as afirmações: I. A potência aparente (potência S) será de 400VA; II. A
corrente total do circuito dos reatores será de 3,14A; III. O fator de potência deste circuito
será de 0,75; IV. A potência aparente (potência S) será de 533,33VA;

 Somente as afirmativas II, III e IV são verdadeiras;
 Somente as afirmativas III e IV são verdadeiras.
 Somente a afirmativa I é verdadeira;
 Somente as afirmativas I e III são verdadeiras;
 Somente a afirmativa IV é verdadeira;







































































1a Questão (Ref.: 201301417291) Pontos: 0,1 / 0,1
Em uma associação de dois resistores, de valores ôhmicos diferentes, ligados em paralelo é
correto afirmar que:





 As tensões nos dois resistores são iguais e as correntes são diferentes.




 2a Questão (Ref.: 201301426260) Pontos: 0,0 / 0,1
No circuito abaixo, determine o valor de R1:



R1 = 3 ohms







 3a Questão (Ref.: 201301426199) Pontos: 0,1 / 0,1
No manual de utilização do automóvel de Manoel consta a informação de que a corrente
elétrica fornecida pela bateria de 12 Vcc, quando o aparelho de som e a lâmpada de iluminação
interna do veículo estão simultaneamente ligados é igual a 400 mA. Sabendo-se que: a
lâmpada de iluminação interna e o aparelho de som estão ligados em paralelo e são
alimentados diretamente pela bateria do veículo, e a potência dissipada pela lâmpada de
iluminação interna do veículo é igual a 3 Watts, qual das alternativas abaixo apresenta o valor
da resistência do aparelho de som?



 80 Ω





 4a Questão (Ref.: 201301420732) Pontos: 0,1 / 0,1
Todo átomo possui em sua estrutura 3 elementos: __________, __________ e __________. Um deles se
posiciona em órbita, e os outros dois no núcleo do átomo. Imagem:
http://www.portalsaofrancisco.com.br/alfa/estrutura-atomica/imagens/estrutura-atomica-6.gif



Elétrons, prótons e neutros






 5a Questão (Ref.: 201302042216) Pontos: 0,0 / 0,1
No circuito abaixo a tensão entre os pontos A e B é igual a 100 volts. Calcule a tensão da fonte de alimentação
do circuito (V1).





150V



1a Questão (Ref.: 201302069240) Pontos: 0,1 / 0,1
Em um circuito elétrico, dois resistores,cujas resistências são R1 e R2, com R1 > R2 , estão ligados em série.
Chamando de i1 e i2 as correntes que os atravessam, respectivamente, e de V1 e V2 as tensões a que estão
submetidos, respectivamente, pode-se afirmar que:



i1 = i2 e V1 > V2.






 2a Questão (Ref.: 201302069235) Pontos: 0,1 / 0,1
Três resistores idênticos de R = 30Ω estão ligados em paralelo com uma fonte de 12 V. Pode-se afirmar que a
resistência equivalente do circuito é de:






Req = 10Ω, e a corrente é 1,2 A.



 3a Questão (Ref.: 201302086265) Pontos: 0,0 / 0,1
Em um escritório é utilizado nos dez primeiros dias do mês, quatro aparelhos de ar condicionado durante 8h.
Nos demais 14 dias úteis restantes, são utilizados apenas 2 aparelhos de ar condicionado durante 8h. Sabendo
que a corrente de cada aparelho é de 7,6A, a tensão utilizada é de 127V e o custo por kwh é de R$0,55, qual o
valor pago mensalmente por este escritório pela utilização dos aparelhos de ar condicionado?




R$288,79





 4a Questão (Ref.: 201301420737) Pontos: 0,1 / 0,1
Supondo um circuito interno de uma lanterna comum, onde existe uma lâmpada, duas pilhas 1,5V em série e
uma chave liga-desliga. Ao ligar a chave, teremos as seguintes ocorrências: I. O fluxo de elétrons livres dos
átomos da lâmpada origina a corrente elétrica; II. O pólo negativo das pilhas é o responsável em fornecer
elétrons livres para gerar a corrente elétrica. Esse fato é conhecido como sentido real dos elétrons; III. Sabe-se
que todo átomo é composto de elétrons em órbita em o seu núcleo. Sendo assim, os elétrons livres que
originam a corrente elétrica se desprendem primeiramente da camada mais interna da estrutura da órbita do
átomo; IV. Os elétrons circulam pela lâmpada porque os pólos da pilha possuem cargas opostas que se atraem,
fechando o circuito. Responda:






As afirmativas I, II e IV estão corretas;







 5a Questão (Ref.: 201301423227) Pontos: 0,1 / 0,1
Três resistores de valores iguais a R são colocados em série e a resistência total equivalente é 9 ohms. Uma
fonte de tensão contínua de valor E é ligada em série com estes três resistores formando um circuito fechado e
produzindo uma corrente de 2 A. Indique a opção correta.E = 18 V R = 3 ohms




1a Questão (Ref.: 201302069246) Pontos: 0,0 / 0,1
Quantas células voltaicas de 1,5V e 10mAh são necessárias para se obter uma bateria de 3V e 20mAh?






 2a Questão (Ref.: 201301441699) Pontos: 0,0 / 0,1
Observando o circuito abaixo, calcule o R total do circuito visto da fonte.









32Ω



 3a Questão (Ref.: 201301441918) Pontos: 0,0 / 0,1
Dado o circuito abaixo, calcule o valor da conta de luz que virá depois de 30 dias se o forno elétrico
é utilizado todos os dias do mês durante 1h, a lâmpada fica acesa todas as noites por 8h e a TV de
LED fica ligada todos os dias por 3h.






R$29,84





 4a Questão (Ref.: 201301441921) Pontos: 0,0 / 0,1
A respeito do custo da energia elétrica, calcule o valor diário do banho de uma família com 5
integrantes, onde cada integrante gasta 10 minutos no banho num chuveiro de 8.700W. Adote
R$0,30 para o kWh.





R$2,18




 5a Questão (Ref.: 201301441715) Pontos: 0,0 / 0,1
Dado o circuito abaixo, que representa uma situação real de ligações de lâmpadas, determine quais
acenderão.








L3 e L4



1a Questão (Ref.: 201302151146) Pontos: 0,0 / 0,1
No circuito abaixo, calcule o resistor equivalente entre os pontos A e B, sabendo que R = 100





400







 2a Questão (Ref.: 201302151139) Pontos: 0,0 / 0,1
No circuito abaixo, calcule o valor da resistência equivalente entre os pontos A e B. Sabendo que R = 10







20





 3a Questão (Ref.: 201302152946) Pontos: 0,0 / 0,1
No circuito abaixo, calcule o valor da resistência equivalente entre os pontos A e B. Sabendo que R = 10







30





 4a Questão (Ref.: 201301426274) Pontos: 0,0 / 0,1
No circuito abaixo o valor da tensão da fonte é:






E = 16 V




 5a Questão (Ref.: 201301426167) Pontos: 0,0 / 0,1
Em um circuito aberto com os componentes ligados em série existe uma diferença de potencial VAB entre os
terminais A e B. Ao se colocar um resistor de resistência de valor igual a Rx entre os terminais A e B o valor da
corrente no circuito se estabiliza em 0,1 A. Ao se alterar o valor de Rx para Ry o valor da potência dissipada no
resistor R1 será 1/4 W.




VAB = 100 V Rx = 100 ohms Ry = 1100 ohms










 3a Questão (Ref.: 201302042216) Pontos: 0,1 / 0,1
No circuito abaixo a tensão entre os pontos A e B é igual a 100 volts. Calcule a tensão da fonte de alimentação
do circuito (V1).



150V









 4a Questão (Ref.: 201301426199) Pontos: 0,1 / 0,1
No manual de utilização do automóvel de Manoel consta a informação de que a corrente
elétrica fornecida pela bateria de 12 Vcc, quando o aparelho de som e a lâmpada de iluminação
interna do veículo estão simultaneamente ligados é igual a 400 mA. Sabendo-se que: a
lâmpada de iluminação interna e o aparelho de som estão ligados em paralelo e são
alimentados diretamente pela bateria do veículo, e a potência dissipada pela lâmpada de
iluminação interna do veículo é igual a 3 Watts, qual das alternativas abaixo apresenta o valor
da resistência do aparelho de som?


 80 Ω






 5a Questão (Ref.: 201301441793) Pontos: 0,0 / 0,1
Dado o circuito abaixo, encontre o Rtotal entre os pontos A e B aplicando a teoria de simplificação
de redes de resistores estrela-triângulo.





Rtotal = 3,67Ω



































































 1a Questão (Ref.: 201401355373) Pontos: 0,5 / 0,5
Um resistor de 500 ohms consome a potência de 20 W quando flui a corrente de valor I igual a:


0,4 A

0,6A
 0,2 A

0,3 A

0,5 A



 2a Questão (Ref.: 201401352424) Pontos: 0,5 / 0,5
Um resistor de 4 ohms, quando submetido a uma diferença de potencial de valor igual a V dissipa 64 W.
Determine o valor da corrente I que passa pelo resistor. Determine também a nova potência P dissipada pelo
resistor se a diferença de potencial aplicada, dobrar de valor.


I = 16 A P = 128 W

I = 8 A P = 128 W

I = 4 A P = 128 W
 I = 4 A P = 256 W

I = 16 A P = 64 W



 3a Questão (Ref.: 201401355470) Pontos: 0,5 / 0,5
No circuito abaixo o valor da tensão da fonte é:


E = 160 mV
 E = 16 V

E = 16 mV

E = 1,6 V

E = 160 V







 4a Questão (Ref.: 201401355457) Pontos: 0,5 / 0,5
Uma calculadora usa uma bateria interna de 3 V e consome 0,4 mW quando está em pleno funcionamento. A
bateria tem a capacidade de operar durante 500 horas nesta calculadora. A corrente I drenada pela bateria
quando está em funcionamento e sua capacidade em ampéres-horas são:

 I = 133,33 microA capacidade = 66,67 mAH

I = 1,33 mA capacidade = 665 mAH

I = 7,5 microA capacidade = 3,75 mAH

I = 13,33 microA capacidade = 66,5 mAH

I = 75 microA capacidade = 37,5mAH



 5a Questão (Ref.: 201401580513) Pontos: 1,0 / 1,0
Uma pilha apresenta uma resistência interna de quando seus terminais são ligados a um resistor de 100Ω. Se a
força eletromotriz da pilha é de 9V. Qual a intensidade de corrente registrada? a) 89mA b) 9,5mA c) 34mA d)
18mA

 89mA

95mA

9,5mA

8,9mA

70mA



 6a Questão (Ref.: 201401371126) Pontos: 1,0 / 1,0
Complete as frases com as palavras mais adequadas.
1. As quatro partes fundamentais de um circuito elétrico completo são a carga, os condutores, a chave e
a __________
2. Quando especificamos a __________ de um resistor, quer dizer que estamos determinando a
quantidade de corrente que esse resistor suporta até se super-aquecer.
3. De acordo com a Lei de Ohm, se a corrente que passa através de um condutor é triplicada e a
mantemos o R constante, a potência consumida pelo condutor aumentará __________ vezes do seu
valor inicial.
4. O tamanho físico de uma resistor não tem nada haver com a sua __________



Fonte de corrente, corrente, três, potência

Fonte de tensão, corrente, nove, resistência

Fonte de corrente, tensão, nove, resistência

Fonte de corrente, potência, três, potência
 Fonte de tensão, potência, nove, resistência



 7a Questão (Ref.: 201401452170) Pontos: 1,0 / 1,0
Na figura abaixo , os resistores estão em série, ligados a uma fonte de tensão de 40 V,
produzindo uma corrente de 3,3 A . Qual é o valor do resistor RX?


 RX = 2,12 
 RX = 3.02 
 RX = 21,2 
 RX = 2.02 
 RX = 2,012 



 8a Questão (Ref.: 201401371106) Pontos: 1,0 / 1,0
Dado o circuito abaixo, calcule a tensão sobre o R4, utilizando a Lei de Ohm.



 5,88V

34V

588mV

4,71V

14,12V



 9a Questão (Ref.: 201401580465) Pontos: 1,0 / 1,0
Uma configuração Delta de resistores composta por três elementos RA= 10Ω, RB= 20Ω e RC= 30Ω. Ao
transformarde Delta para Estrela, os valores de resistências respectivamente são:


10Ω; 15Ω e 30Ω

12Ω; 24Ω e 36Ω

20Ω; 40Ω e 60Ω

20Ω; 10Ω e 15Ω
 5Ω; 20Ω e 10Ω



 10a Questão (Ref.: 201401371109) Pontos: 1,0 / 1,0
Dado o circuito abaixo, calcule a tensão total da fonte de acordo com a Lei de Ohm.




Vtotal = 0,5V
 Vtotal = 19V

Vtotal = 38V

Vtotal = 10V

Vtotal = 12V




 3a Questão (Ref.: 201401371121) Pontos: 0,0 / 1,0
Qual é o custo mensal da energia de um motor de 4hp que funciona 8h/dia, considerando que o
quilo-watt vale R$0,30.

 R$7,20

R$288,00

R$9,60

R$720,00
 R$216,00
 Gabarito Comentado.




 4a Questão (Ref.: 201401371130) Pontos: 0,0 / 1,0
Num prédio, há uma bomba d'água que puxa a água da rua até o reservatório na cobertura. Para
encher o reservatório, a bomba fica ligada por 2,5h. O motor consome 1,7A em 220V. Calcule o
custo desta energia consumida dentro de um mês e indique a potência da bomba em hp. Considere o
valor prático de hp e R$0,30 o kWh.


R$ 8.415,00 e ½ hp
 R$0,28 e ½ hp

R$ 8,42 e 1 hp
 R$ 9,23 e 1 hp
 R$8,42 e ½ hp









 5a Questão (Ref.: 201401355350) Pontos: 0,0 / 1,0
Determine as correntes I1 e I2, no circuito abaixo, utilizando o método das correntes de malha.


 I1 = 0,4 A I2 = 0,6 A

I1 = 0,8 A I2 = 0,5 A

I1 = 0,8 A I2 = 0,4 A

I1 = 0,5 A I2 = 0,8 A
 I1 = 0,6A I2 = 0,4 A
 Gabarito Comentado.




 6a Questão (Ref.: 201401371119) Pontos: 0,0 / 1,0
Dado a configuração de motores abaixo, transforme o total da potência do circuito de Watt para
Horse-power (hp). Utilize valores práticos.





1hp
 3,33hp

5000hp
 6,7hp

2,33hp












 7a Questão (Ref.: 201401464860) Pontos: 0,0 / 1,0

O circuito abaixo representa uma ponte de Wheatstone, utilizado em laboratório para medir resistências
desconhecidas. Suponha que R1 seja um resistor de resistência desconhecida e que
R2, R3 e R4 sejam reostatos, isto é, que possam ter suas resistências variando num intervalo de
valores conhecidos, que se ajustam até que o amperímetro da figura indique uma corrente elétrica nula. O valor de
R1 será:


 5Ω

10Ω

6,5Ω

8Ω
 12Ω

 8a Questão (Ref.: 201401349975) Pontos: 0,0 / 1,0
Em um circuito elétrico composto por três resistores e uma fonte de tensão contínua, cujos
valores estão indicados na figura abaixo, o valor da tensão Vo que existe entre os pontos
indicados é:


 d) Vo = 14,4 V
 a) Vo = 7,2 V

b) Vo = 18 V

e) Vo = 10,8 V

c) Vo = 3,6 V
 Gabarito Comentado.


 9a Questão (Ref.: 201401350191) Pontos: 1,0 / 1,0
Dado o circuito a seguir, calcule as quedas de tensões em todos os resistores baseado na Lei
de Kirchhoff para Tensão.



V1 = 247mV, V2 = V6 = 339mV, V3 = 7,86mV, V4 = V7 = 7,09mV, V5 = 1,55mV, V8 = V9 = V10 =
0V;

V1 = 3,47V; V2 = V6 = 30,9V; V3 = 5,86V; V4 = V7 = 9,09V; V5 = 2,55V; V8 = V9 = V10 = 0V;
 V1 = 2,47V; V2 = V6 = 33,9V; V3 = 7,86V; V4 = V7 = 7,09V; V5 = 1,55V; V8 = V9 = V10 = 0V;

V1 = 24,7V, V2 = V6 = 339V, V3 = 78,6V, V4 = V7 = 70,9V, V5 = 15,5V, V8 = V9 = V10 = 0V;

V1 = 0,247V; V2 = V6 = 3,39V; V3 = 0,786V; V4 = V7 = 0,709V; V5 = 0,155V; V8 = V9 = V10 =
0V;

 10a Questão (Ref.: 201401963339) Pontos: 0,0 / 1,0
Usando conversão delta-estrela, determine o valor da resistência equivalente para o circuito abaixo:


 212Ω

15Ω
 15971Ω

12151Ω

12Ω
